.50 Browning

Cette cartouche fut mise en service en 1923. Il s'agit de la cartouche de mitrailleuse la plus employée de par le monde.

L'étui est à gorge, généralement en laiton , il fût aussi fabriqué en acier laqué.

Le premier modèle comporte un projectile bi-ogival pointu à noyau en acier doux contenu dans une enveloppe de plomb et une chemise en tombac.
En 1931, on lui substitua la balle M 1 qui comportait un noyau en acier doux, une coiffe en plomb et une chemise en tombac d'un poids de 48g.
En 1941 apparue la balle M 2 conçue de la même manière mais plus légère, 45,4g, elle fut remplacée par la balle M 33.

Synonymes:
 12,7 x 99
12,7 mm Browning
.50 M1
.50 M2
.50 l 11
12,7 mm modèle 1947
12,7 Patronne 48

Cotes moyennes:
 12,95 x 99
Diamètre de la balle: 12,95 mm
Diamètre de l'étui au collet: 14,08 mm
Diamètre de l'étui à la base: 20,28 mm
Diamètre de l'étui au culot: 20,35 mm
Longueur de l'étui: 99 mm
Longueur totale: 138 mm

Utilisation:
 Fusil anti-char Winchester 1918.

Fusils de tireur d'élite Barrett, VMP, Horstkamp, Hécate.

Mitrailleuses:
Browning M 1918, M 1921, M 1921 A1, M 1923, M2 M2 H.B., AN-M2, AN-M3,T 2, MG 52, Browning F.N., M 85, M 85 C, ect......

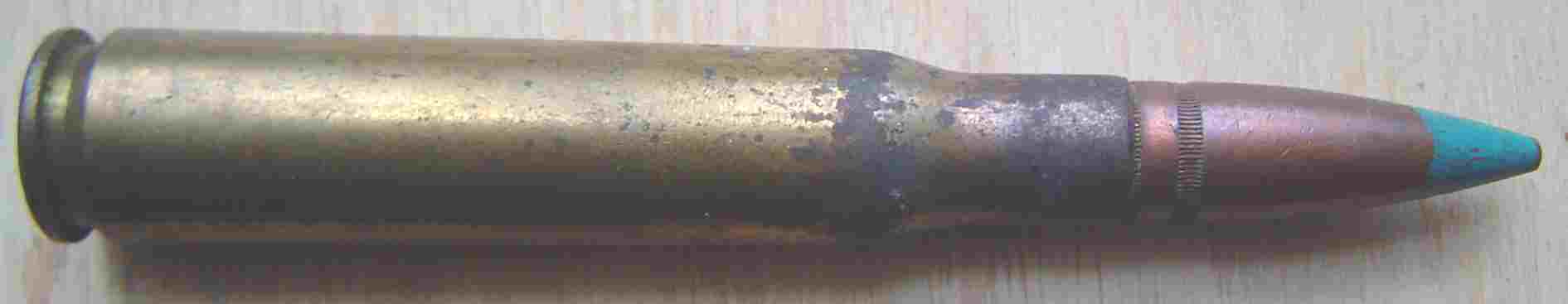

Cartouche balle incendiaire M1. Projectile bi-ogival pointu adopté en 1941. Il est constitué par un manchon en acier, obturé à la base par un bouchon en plomb. L'espace laisse libre entre le noyau creux et la chemise est occupé par une matière incendiaire.
Pointe bleue ciel.

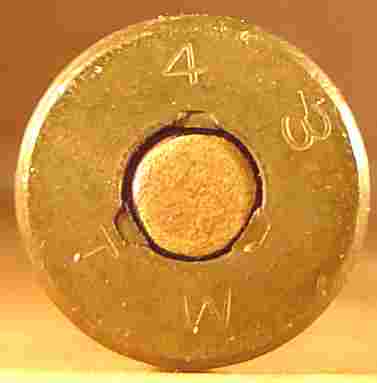

T/W/43. T/W: Twin Cities Ordnance Plant à Minneapolis, Minn crée en 1942 et supervisé à l'origine par Federal Cartridge Co.
43: année de fabrication.

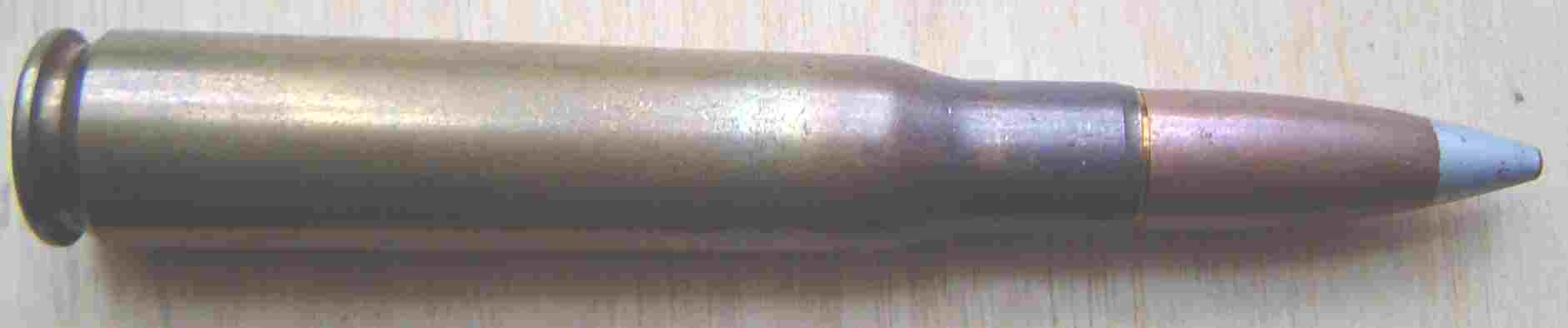

Cartouche à balle perforante incendiaire M8. Projectile de forme bi-ogivale pointue adopté en 1943. Il comporte un noyau en acier dur, une base en plomb et une chemise en tombac, l'espace laissé libre au niveau de l'ogive étant occupé par la composition incendiaire.
Pointe argent.


L/C/53. L/C: Lake City Ordnance Plant à Independance, Mo. Fondé en 1941 avec à l'origine une direction Remington.
53: année de fabrication.


Cartouche à balle perforante M2. Plus légère (45,4g) mais conçue de la même manière que la précédente. Elle fut adoptée en février 1941.
Pointe noire.

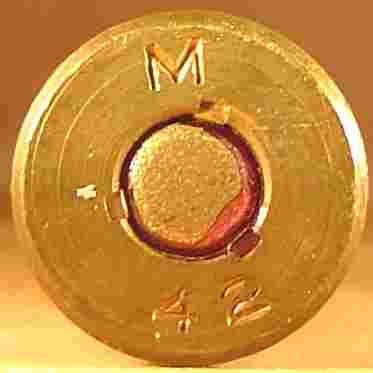

M/42. M: Milwaukee Ordnance Plant à Milwaukee, Wisc.
42: année de fabrication.


Cartouche à balle traçante M 1. Projectile ogival pointu à base plate adopté en 1931. La chemise est en tombac ou en acier cuivré. Elle renferme à l'avant un noyau de plomb et à l'arrière une composition traçante avec un plot d'amorçage.
Pointe rouge.

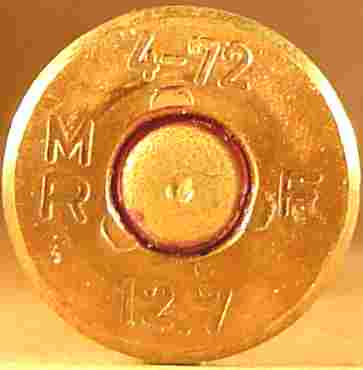

MR/F/4-72/12,7. MR: Manufactures de Machines du Haut-Rhin à Mulhouse.
F: Tréfileries et Laminoirs de la Méditerranée à St-Louis. Fournisseur de métal.
4-72: fabrication du 4ème trimestre de 1972.
12,7: calibre de la cartouche.


Quelques marquages relevés sur des étuis:
L/C/44.
S/L/43.

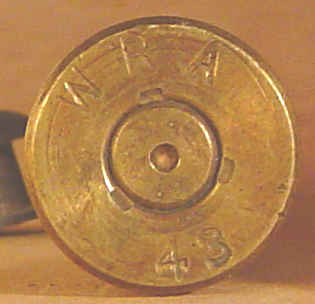

W.R.A./43.
DM/43.

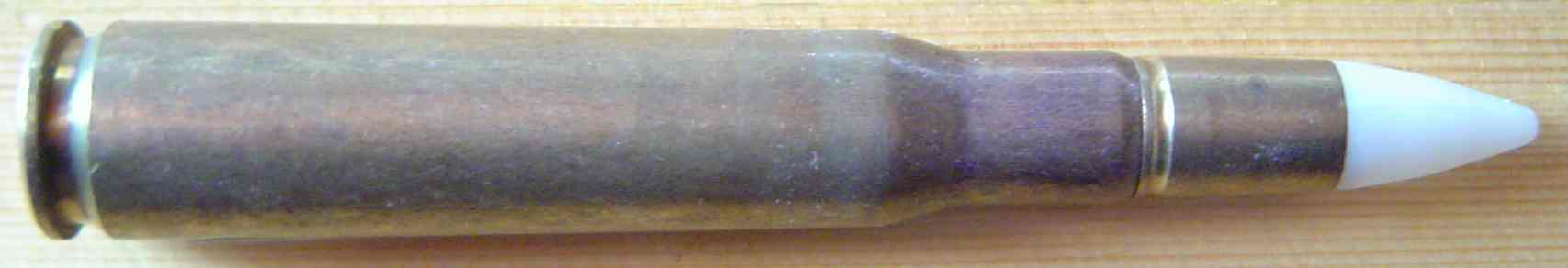

Cartouche de tir réduit (Tired) F 1 à balle ordinaire. Chargée par la cartoucherie de Toulouse, la cartouche Tired est montée avec un projectile dérivé de celui conçu par DAG (modèle photographié). Cette cartouche se compose d'un étui en laiton et d'une balle en laiton décolleté, percée sur sur sa longueur et surmontée d'une coiffe en matière plastique blanche.



DAG/75. DAG: Dynamit Actien Gesellschaft à Nuremberg. Anct. Alfred Nobel & Co depuis 1865, devenue DAG en 1877, transformée en Dynamit Nobel AG en 1959.
75: année de fabrication.

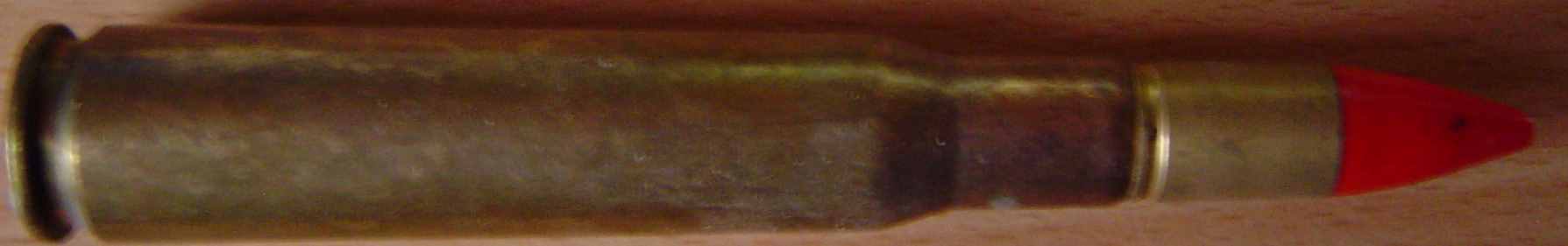

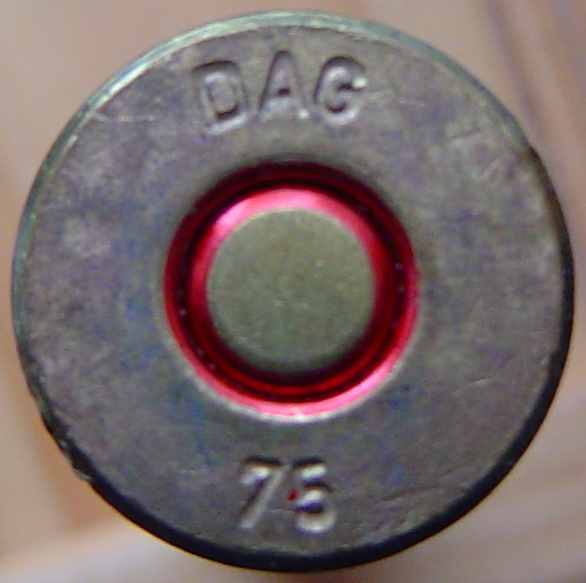

Cartouche de tir réduit (Tired) F 1 à balle traçante. Version traçante du modèle décrit ci-dessus, la coiffe est de couleur rouge.



DAG/75. DAG: Dynamit Actien Gesellschaft à Nuremberg. Anct. Alfred Nobel & Co depuis 1865, devenue DAG en 1877, transformée en Dynamit Nobel AG en 1959.
75: année de fabrication.

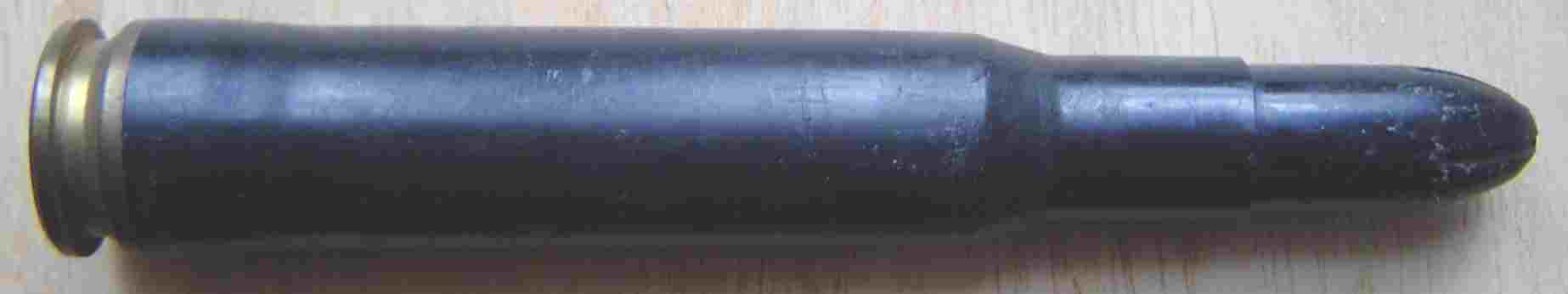

Cartouche à blanc, monobloc plastique noir.


Sans marquages.

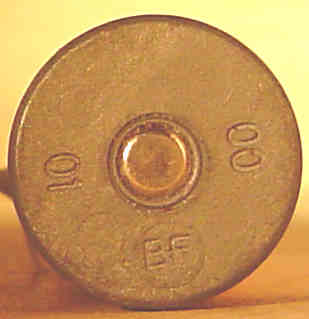

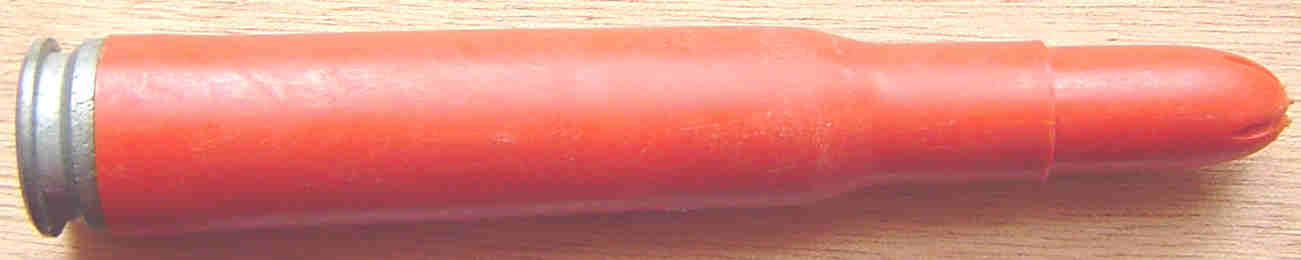

Cartouche à blanc en plastique rouge. La balle est biseautée pour faciliter l'introduction. Le culot est en zamac.


FN/76/12,7. 02: numéro de lot.
BF: Bakelittfabrikken.
02: année de fabrication.


Cartouche à blanc, 2 ème modèle, balle courte. Modèle apparue en 1957, culot en zamac et amorce en nickel.

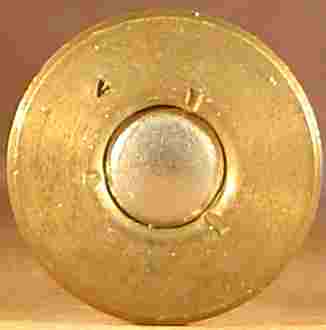

Sans marquages.

Cartouche à blanc en laiton fermé par 4 plis.

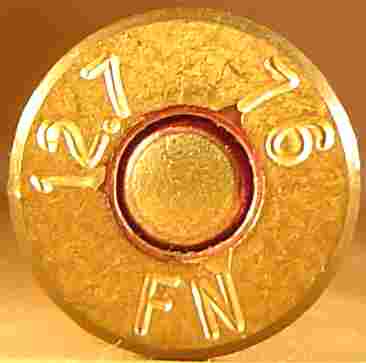

FN/76/12,7. FN: Fabrique Nationale d'Armes de Guerre à Herstal. Firme fondée en juillet 1889.
72: année de fabrication.
12,7: calibre de la cartouche.


Cartouche inerte M 2. Etui en laiton étamé percé de trois trous, puis d'amorce aveugle. Balle M 2 naturelle ou étamée.

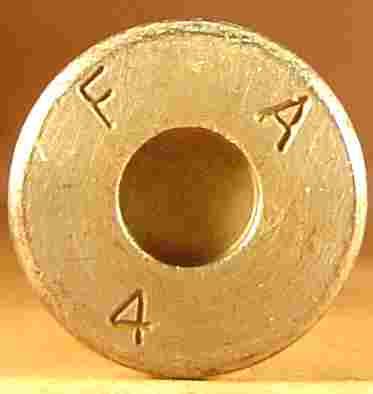

F/A/4. F/A: Frankford arsenal à Philadelphia, Penn. Fondée en 1864. Le plus important établissement des Etats Unis en matière de munitions d'armes légère. Cet établissement à fermé en 1976.
4: désigne le mois de fabrication soit avril.

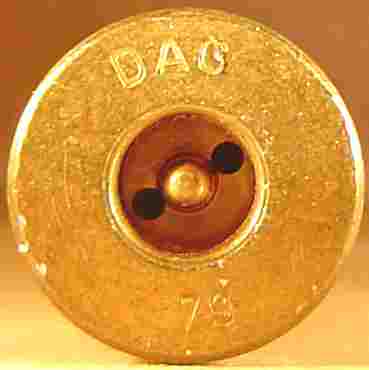

Cartouche inerte, étui laiton 4 trous.


DAG/79. DAG: Dynamit Actien Gesellschaft à Nuremberg. Anct. Alfred Nobel & Co depuis 1865, devenue DAG en 1877, transformée en Dynamit Nobel AG en 1959.
79: année de fabrication.


Cartouche inerte nickelée.

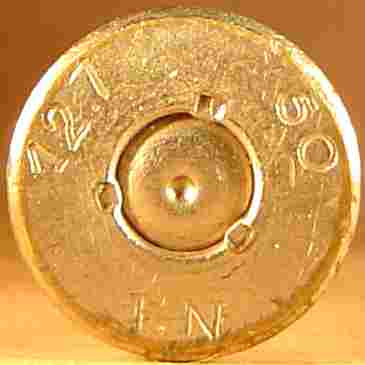

FN/50/12,7. FN: Fabrique Nationale d'Armes de Guerre à Herstal. Firme fondée en juillet 1889.
50: année de fabrication.
12,7: calibre de la cartouche.

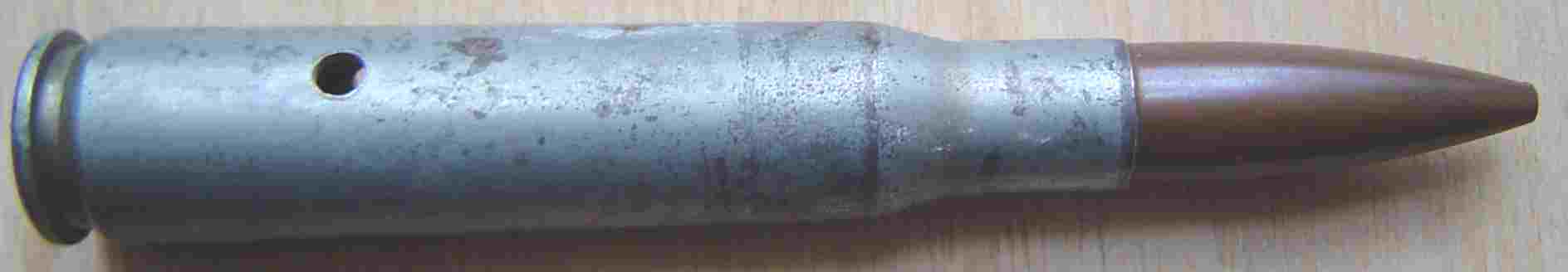

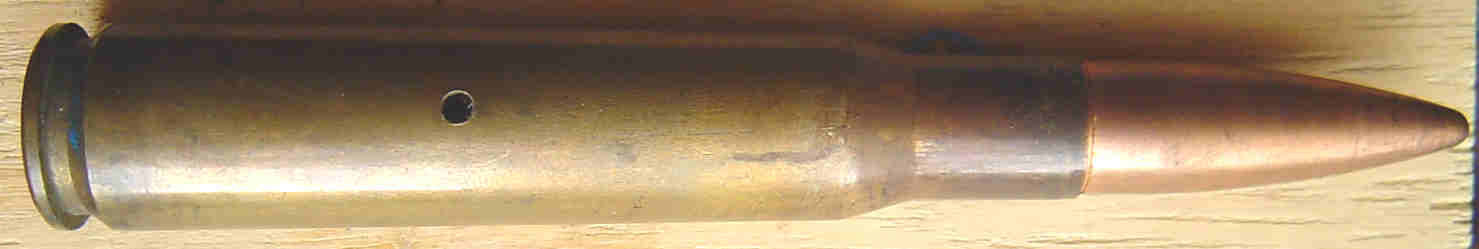

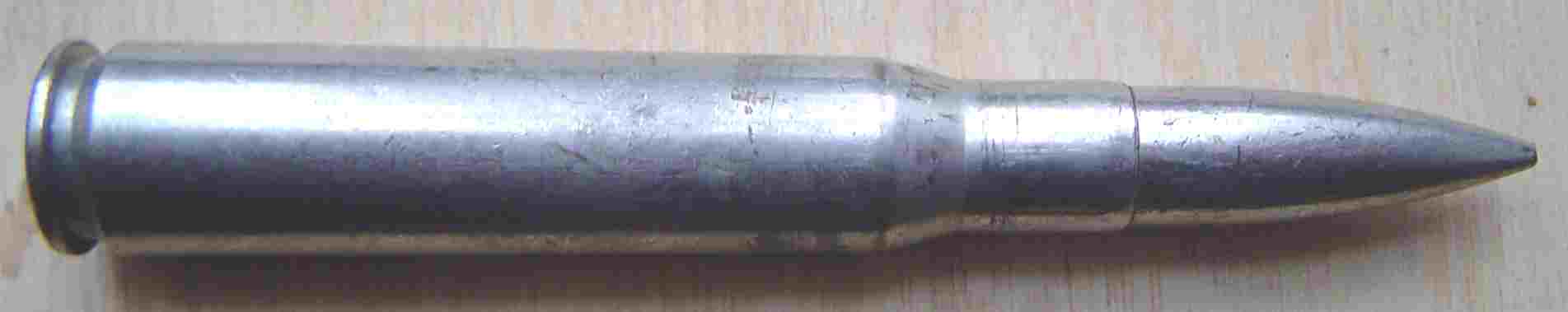

Cartouche de manipulation 3 ème type, commande de l'armée française auprès de Manurhin. La fausse balle est en acier monobloc. L'étui comporte un trou et l'amorce est inerte d'origine.

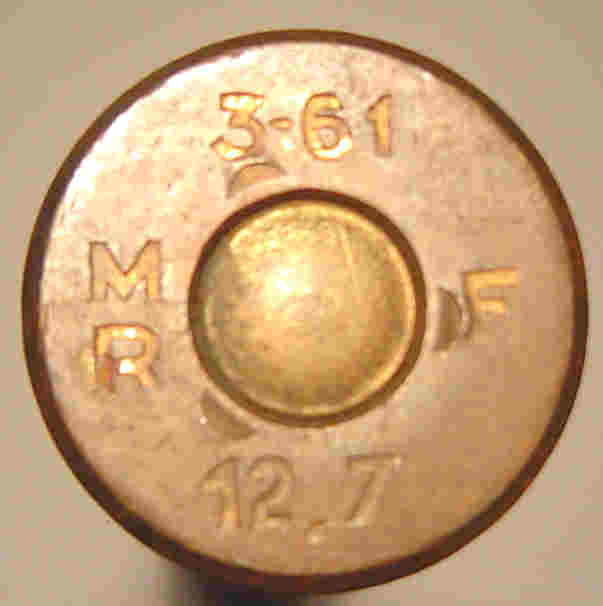

MR/F/3-61/12,7. MR: Manufacture de Machines du Haut-Rhin. à Mulhouse.
F: Tréfileries et Laminoirs de la Méditerranée à St-Louis.
3-61: fabrication du troisième trimestre de 1961.
12,7: calibre de la cartouche.

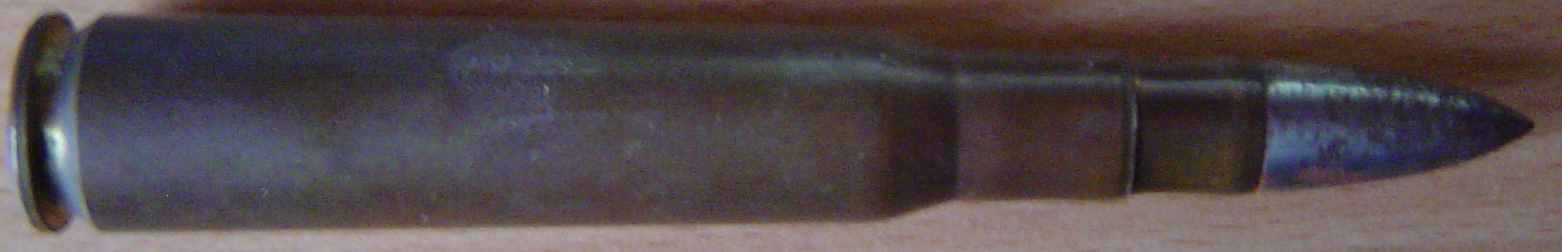

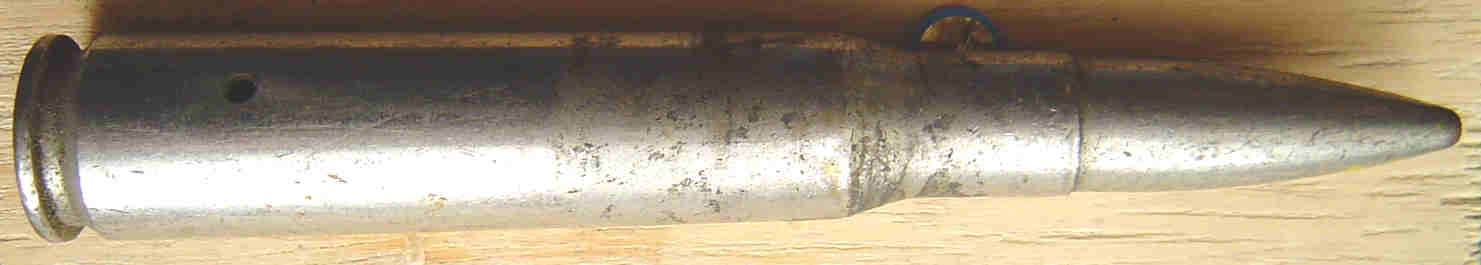

Cartouche de manipulation type M1. Cartouche entièrement nickelée, la balle est soudée et l'étui comporte 1 trou. Il n'y à pas d'amorce.

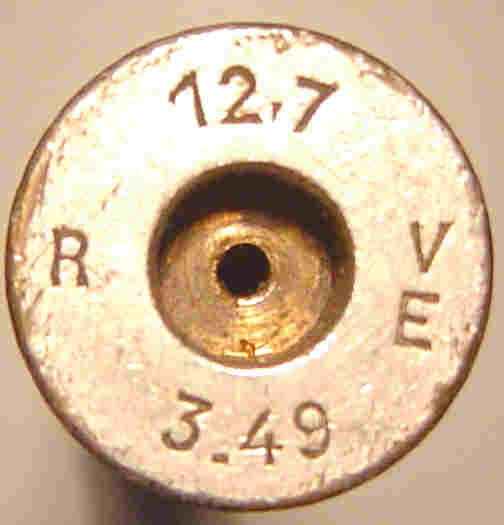

R/VE/3-49/12,7. R: Tréfilerie et Laminoirs du Havre à Rugles. Parfois cartouchiers eux-mêmes sous le nom de Cartoucherie de la Seine.
VE: Atelier de Construction de Valence. Cessation d'activité en 1962.
3-49: fabrication du troisième trimestre de 1949.
12,7: calibre de la cartouche.

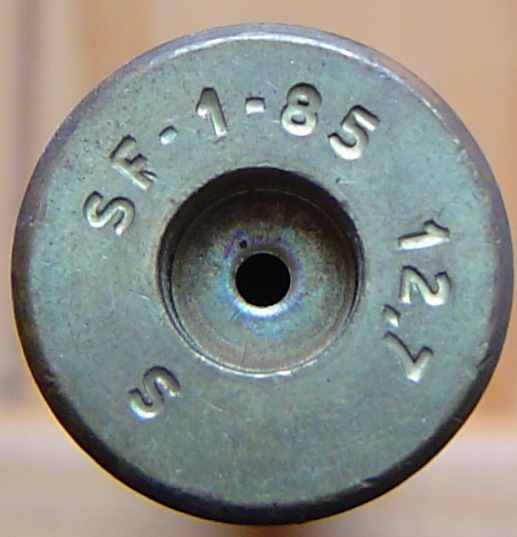

Cartouche à balle PPI de pré-série.



SF-1-65/12,7/S. SF: Société Française des Munitions (Gévelot) à Paris. Cartouchier et parfois fournisseur de métal pour son propre compte.
1-65: fabrication du premier trimestre de 1965.
S: Compagnie Française des Métaux à Sérifontaine.


Cartouche perforante traçante incendiaire type PPI, balle nickel, ceinture cuivre.

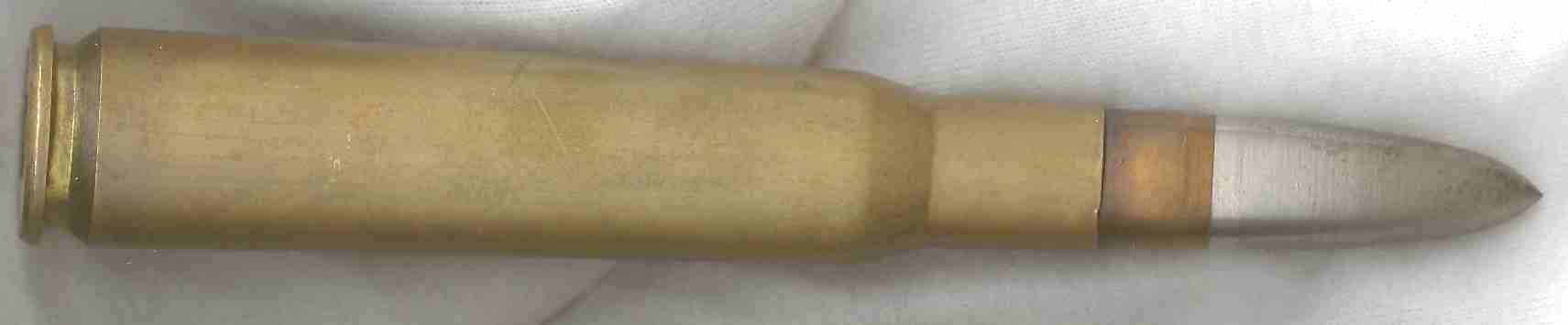

Cartouche de tir réduit, balle épaulée aluminium.
