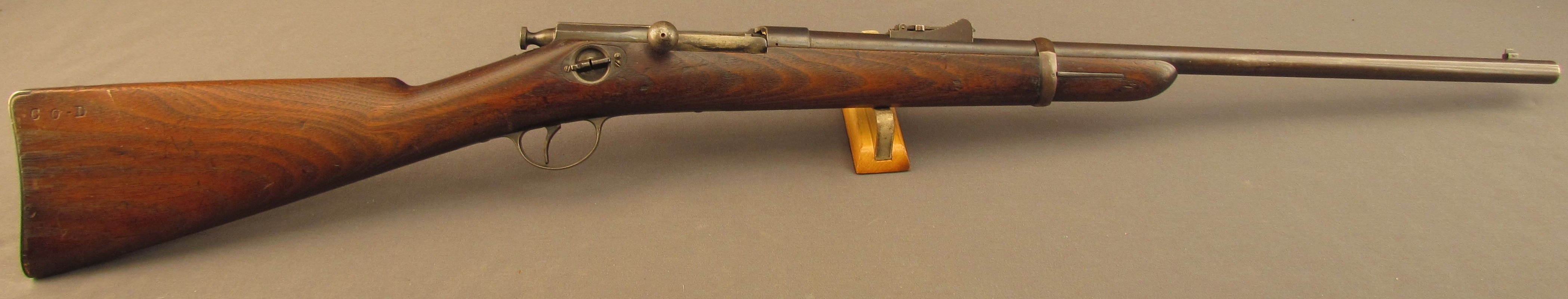

Hotchkiss modèle 1878



Caractéristiques:
Calibre: 45/70 GVT.
Longueur totale: 1,120 m.
Longueur du canon: 0,610 m.
Poids vide: 4,200 kg.
Capacité du magasin: 5 coups.
Pays: U.S.A.

Généraltés:
Ce premier modèle est connu sont le nom de modèle 1878, avec un numéro de série allant jusqu'à 6 000 environ. Il se décline sous trois configurations:

- un fusil d'infanterie avec un canon de 32"1/4 (513 exemplaires),
- un fusil de marine identique à part le canon de 28"3/4 (1 474 exemplaires)et,
- un mousqueton de cavalerie avec un canon de 24" (501 exemplaires).

Tous ces modèles sont caractérisés par un bouton de manœuvre rond situé du côté droit de la crosse et qui contrôle à la fois le mécanisme de sûreté et le cut-off permettant de bloquer le magasin pour utiliser l'arme au coup par coup. En principe, le cut-offrestait engagé en tir normal et ne devait être libéré que si l'urgence de la situation exigeait de tirer très rapidement. La cavité pratiquée dans la crosse pour l'installation de ce mécanisme constitue cependant un point faible car il fragilise le fût qui se fend ou qui se casse souvent sur le terrain à cette endroit.

Description:
La crosse est en noyer, taillé d'une seule pièce. Un anneau de selle est fixé sur la gauche. La crosse se termine par une plaque de couche en métal.

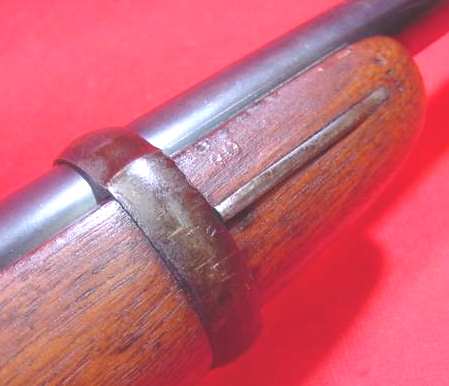

La monture est liée au canon par une seule bande, maintenue par un ressort à épingle et renferme dans la crosse un magasin d'une capacité de cinq cartouches.

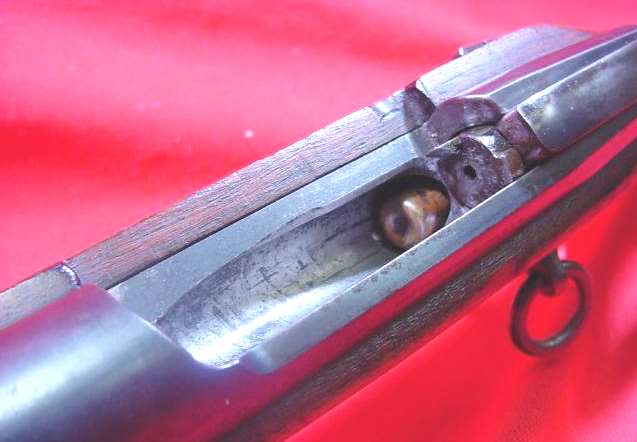

Ce tube-magasin qui débouche en arrière de la chambre, contient un poussoir en laiton et un ressort à boudin qui conduisent les cartouches au contact de la tête de culasse.

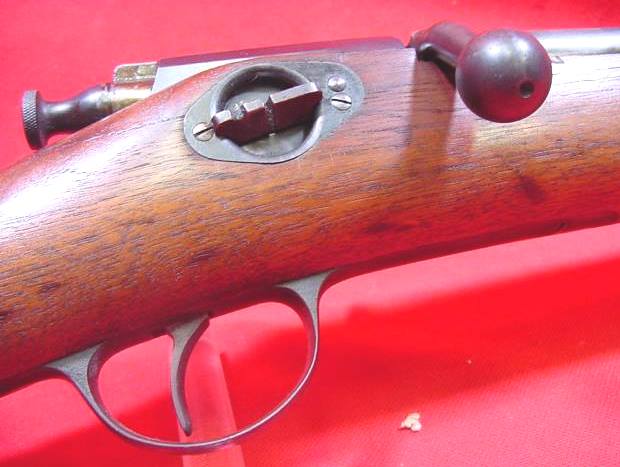

Un levier, logé sur la droite, permet de bloquer l'alimentation du magasin et d'utiliser l'arme au coup par coup.



La culasse est à levier droit, son ouverture commande le transfert de la première cartouche du magasin dans le boîtier. Dans un même temps, un crochet, lié au mécanisme de détente, bloque la cartouche suivante. Lorsque l'on presse la détente, le crochet s'efface

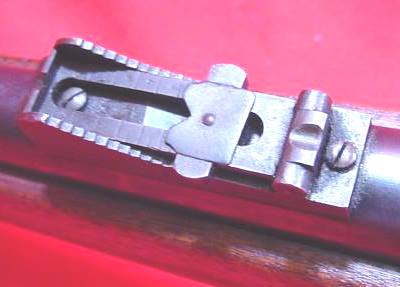

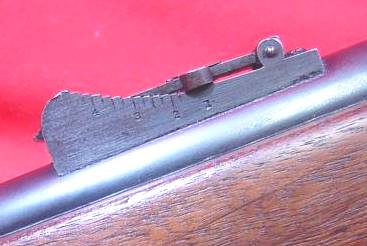

Les organes de visée sont constitués d'une hausse à gradin, munie de trois crans de mire,

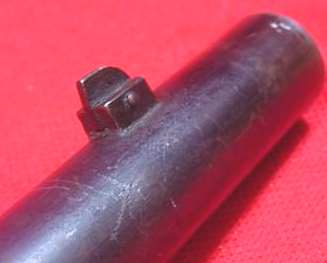

et d'un petit guidon.



Marquages:

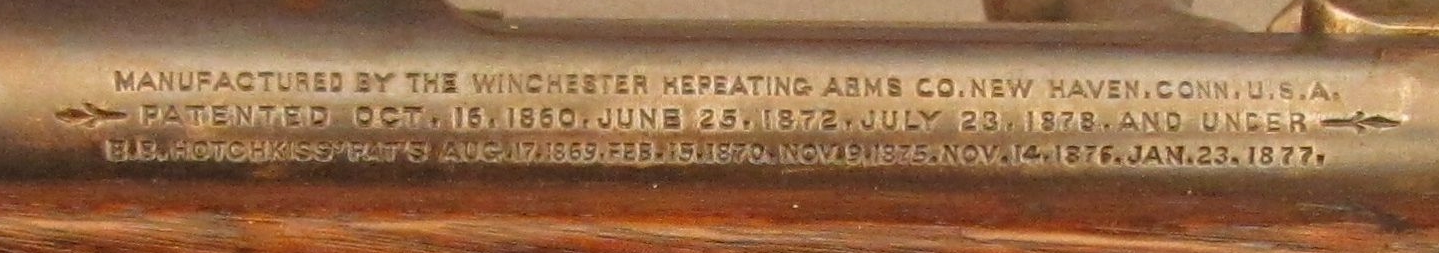

Ils sont pour la plupart, rassemblés sur le côté gauche du boîtier de culasse. On peut lire:

MANUFACTURED BYE THE WINCHESTER REPEATING ARMS CO. NEW HAVEN. CONN. U.S.A.
PATENDTED OCT. 16. 1860. JUNE. 25. 1872. JULY 23. 1878. AND UNDER HOTCHKISS
PAT'S AUG. 17. 1869. FRB. 15. 1870. NOV. 9. 1875. NOV. 14. 1876. JAN. 23.1877.
