Carabine Carcano Modèle 1856/1868

Carabine Carcano Modèle 1856/1868

Carabine Carcano Modèle 1856/1868

Caractéristiques:

Calibre: 17,5 mm.
Munition: Combustible.
Longueur totale: 1,208 m.
Longueur avec baïonnette: 1,708 m.
Longueur du canon: 0,808 m.
Poids vide: 3,815 kg.
Pays: Italie.

Description:
Ce modèle est un peu plus court que le fusil. Le fût est terminé par un embout et rendu solidaire du canon par une grenadière et une capucine. Le fusil et la carabine tirent une cartouche combustible chargée à 4,5 grammes de poudre noire.

La culasse mobile est à verrou. Elle est formée d'un cylindre avec un levier d'armement droit, son renfort prend appui sur le boîtier de culasse pour assurer le verrouillage. Un bouton porte-aiguille fait saillie à l'arrière. On doit armer ce percuteur manuellement avant le déverrouillage. L'étanchéité au départ du coup est assurée par une rondelle de feutre collée au culot de la cartouche. Selon qu'elle restait collée à la tête de culasse ou poussée dans la chambre, cette rondelle était enlevée à la main ou expulsée par le coup suivant.

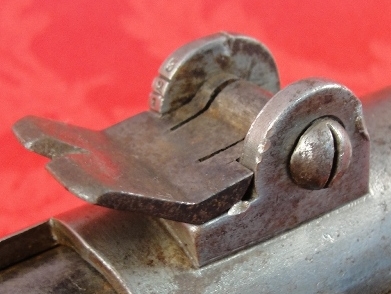

Les organes de visée sont constitués d'un guidon nu et d'une hausse à planchette graduée jusqu'à 750 m.



Constructeurs:
Les arsenaux et fabriques d'armes italiennes
