Cartouches à broche
Les cartouches à broche furent misent au point par Casimir Lefaucheux en 1833.
D'abord destinées pour les armes de chasse, son fils Eugène-Louis généralisa ce système pour les revolvers.
Les munitions à broche pour revolvers appartiennent à une série ou figurent des munitions de 5,7,9,12 et 15 mm.

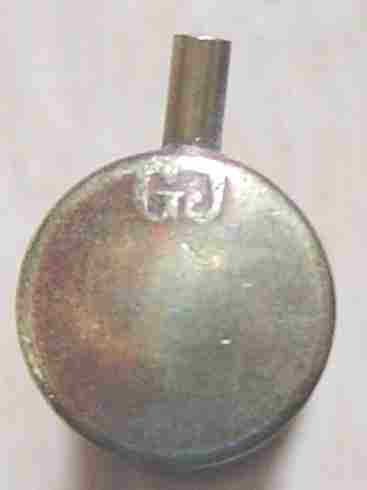

Elles furent d'abord produites par Gévelot à Issy les Moulineaux, par la suite, la plupart des grandes cartoucheries ont entrepris leur fabrication qui a généralement pris fin à la
veille de la Première Guerre Mondiale.

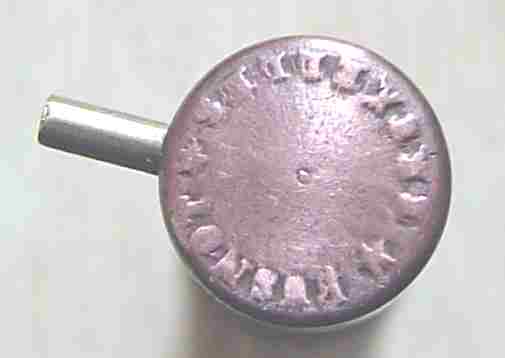

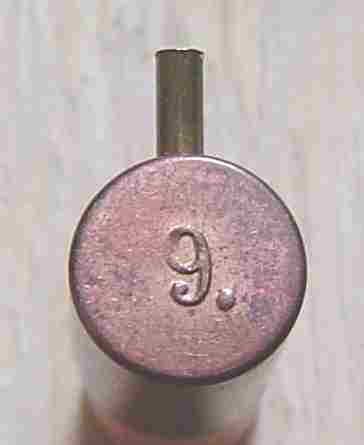

L'étui est cylindrique en cuivre ou en laiton étiré. L'aspect est assez grossier et la longueur peut varier. Certains modèles possèdent des marquages sur le culot, ceux-ci sont pratiquement toujours en relief.
L'étui renferme à sa base une rondelle de carton dans laquelle est placée une amorce que vient frapper une broche transversale. la balle cylindro-ogivale est en plomb nu. La charge de poudre est composée de poudre noire superfine.
5 mm à broche:
Diamètre de la balle: 5,35 mm.
Diamètre de l'étui au collet: 5,59 mm.
Diamètre de l'étui a la base: 5,71 mm.
Longueur de l'étui: 11,1 mm.
Longueur totale: 16,3 mm.
Synonymes:
5 mm Lefaucheux.
5 mm Pin Fire.
5 x 11 B.
Variantes:
-Cartouche à plomb.
-Cartouche à plomb double charge.
-Cartouche à plomb avec étui cuivre ou laiton.
-Cartouche à blanc.

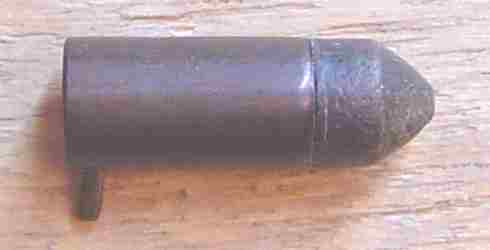

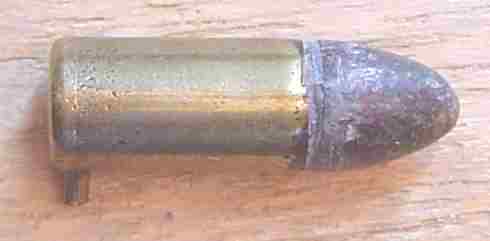

7 mm à broche:
Diamètre de la balle: 7,28 mm.
Diamètre de l'étui au collet: 7,64 mm.
Diamètre de l'étui a la base: 7,74 mm.
Longueur de l'étui: 15,3 mm.
Longueur totale: 22,1 mm.
Synonymes:
7 mm lefaucheux.
7 mm Pin Fire.
7 x 15 B.
Variantes:
-Cartouche Spaleck, étui en plastique.

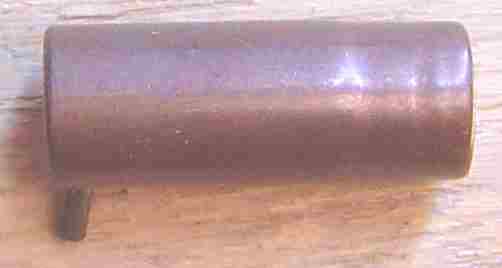

-Cartouche à plomb.
-Cartouche à plomb.

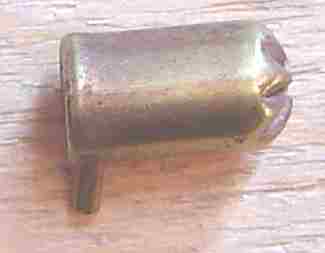

-Cartouche à blanc.

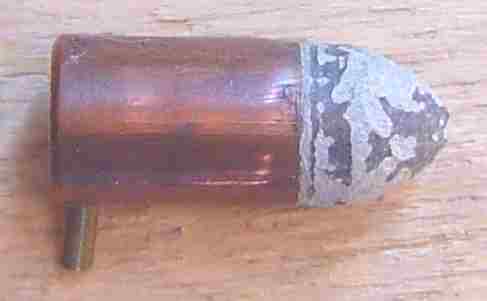

9 mm à broche:
Diamètre de la balle: 9,13 mm.
Diamètre de l'étui au collet: 9,70 mm.
Diamètre de l'étui a la base: 9,78 mm.
Longueur de l'étui: 15,1 mm.
Longueur totale: 23,4 mm.
Synonymes:
9 mm Lefaucheux.
9 mm Pin Fire.
9x 15 B.
Variantes:
-Cartouche Spaleck, étui plastique.

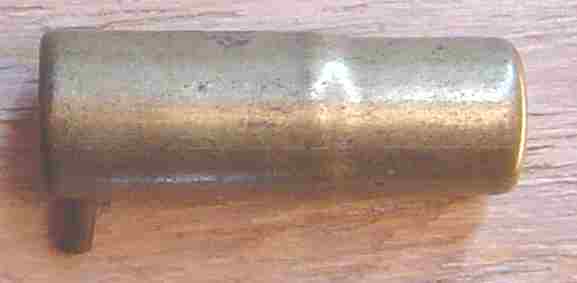

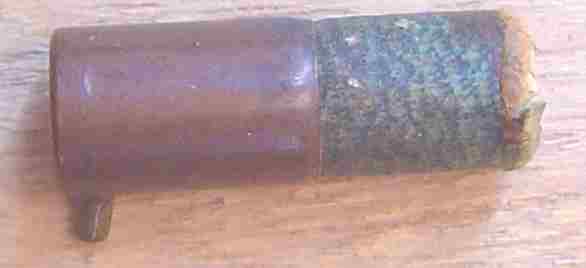

-Cartouche à plomb.
-Cartouche à plomb.

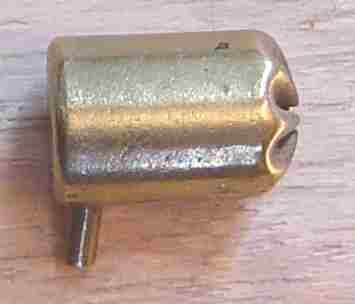

-Cartouche à blanc, dont on distingue deux modèles, l'un avec un étui retreint et fermeture par un opercule carton et l'autre fermeture en rosette.

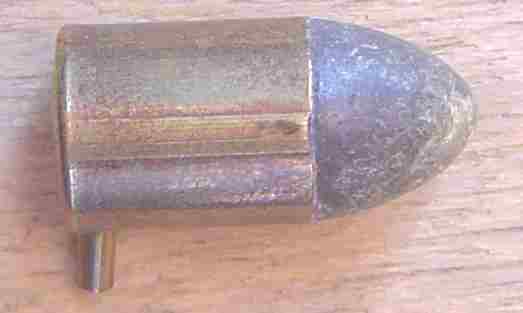

12 mm à broche:
Diamètre de la balle: 11,49 mm.
Diamètre de l'étui au collet: 11,78 mm.
Diamètre de l'étui a la base: 11,80 mm.
Longueur de l'étui: 14,70 mm.
Longueur totale: 26,90 mm.
Synonymes:
12 mm Lefaucheux.
12 mm Pin Fire.
12 x 15 B.
Variantes:
-Cartouche Paris-Sport.
-Cartouche de tir réduit.

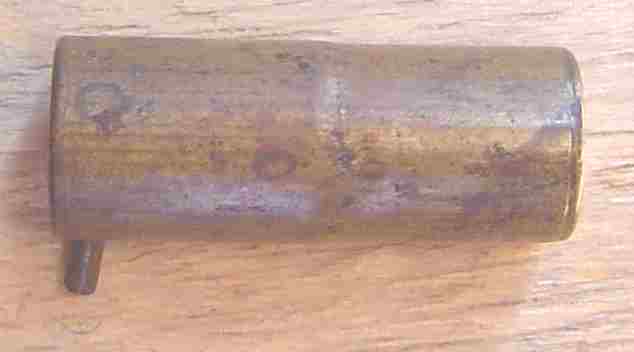

-Cartouche à plomb.
-Cartouche à plomb.

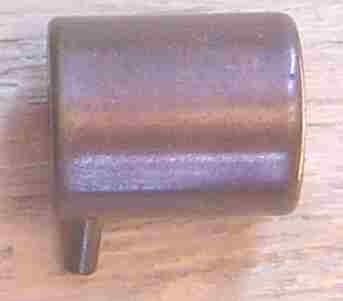

-Cartouche à blanc dont on distingue deux modèles, l'un avec un étui retreint et fermeture par un opercule carton et l'autre fermeture en rosette.
15 mm à broche:
Diamètre de la balle: 15,12 mm.
Diamètre de l'étui au collet: 15,23 mm.
Diamètre de l'étui a la base: 15,53 mm.
Longueur de l'étui: 21,9 mm.
Longueur totale: 37,20 mm.
Synonymes:
15 mm Lefaucheux.
15 mm Pin Fire.
15 x 22 B.
Variantes:
-Cartouche à plomb.
Et pour finir, la minuscule 2 mm Mouche.
2 mm Mouche:
Diamètre de la balle:1,70 mm.
Diamètre de l'étui au collet: 1,90 mm.
Diamètre de l'étui a la base: 1,95 mm.
Longueur de l'étui: 5,8 mm.
Longueur totale: 6,3 mm.
Merci à Armand pour cette cartouche
Cartouche à blanc (merci à S.B. pour cette cartouche)
Synonymes:
2 mm Tue-Mouche.
2 mm Pin Fire.
2 x 6 B.
