Francotte M/1871
Caractéristiques:
Calibre: 11 mm.
Munition: 11 x 17 R.
Longueur totale: 310 mm.
Longueur du canon: 150 mm.
Poids à vide: 1 170 g.
Capacité: 6 cartouches.
Pays: Belgique.
Description:

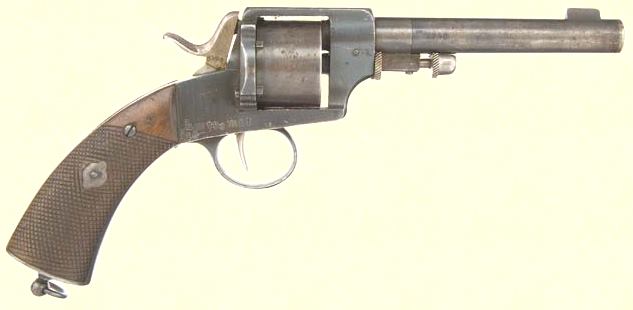

La carcasse à bâti fermé est réalisée d'une seule pièce avec la poignée. Le canon y est fixé par goupille.

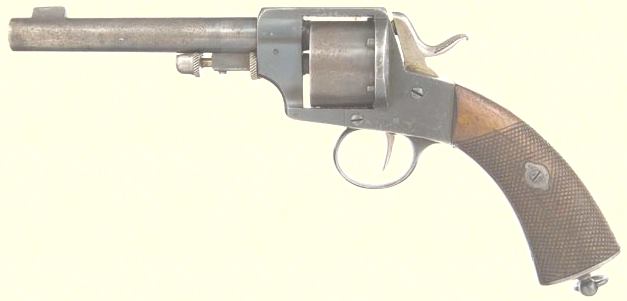

Le mécanisme est accessible sur la gauche par une plaque vissée.
Les plaquettes de poignée sont en bois quadrillé. Sous la plaquette est placé le ressort principal. La plaquette droite
est en applique sur la plaque métallique qui forme la poignée. Elle est maintenue en son centre par une vis traversante. Une vis
supplémentaire, placée plus haut, est destinée à en empêcher le pivotement.
L'arme ne fonctionne qu'en simple action, le chien peut être en position de sécurité en mi-armé.
La baguette d'éjection est montée sur un collier pivotant autour du canon et elle se loge dans un orifice percé au travers de l'axe du barillet.
La portière de chargement est à droite, elle pivote vers le bas.
Les organes de visée sont constitués d'un guidon de section triangulaire placé à un centimètre de la bouche du canon et d'une mire fraisée sur toute la longueur de la barrette supérieure.
L'arme est finement polie et recouverte d'un bronzage bleu glacé réalisé au charbon de bois. Les pièces du mécanisme ainsi que la baguette et l'axe de barillet, sont polies blanc.
Marquages:
Les revolvers fabriqués chez Francotte portent l'inscription A. Francotte à Liège sur le dessus du canon. Toutes les portent le numéro de l'arme.
Le poinçon d'inspection de Francotte AF sous une couronne, est apposé sur le canon, le barillet et de chaque côté de la carcasse.
Le poinçon d'épreuve ovale du banc de Liège est frappé sur le barillet.
Au sommet des plaquettes, dans la zone non quadrillée, sont imprimées à chaud les lettres AF entrelacées.
Les revolvers fabriqués en Suède portent l'inscription Husqvarna sur le dessus du canon, à l'avant de la poignée et sur le côté du barillet.
Le numéro de série se trouve sur le côté gauche de la carcasse.
La lettre H surmontée d'une couronne, est imprimé au sommet de chaque plaquette.
