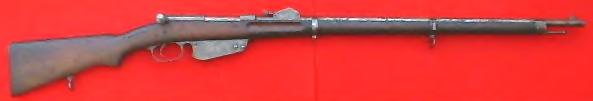

Fusil Mannlicher Mle 1888


Origine: www.CollectibleFirearms.com

Caractéristiques:
Calibre: 8 mm.
Munition: 8 x 50 R.
Longueur totale: 1,290 m.
Longueur avec baïonnette: 1,734 m.
Longueur du canon: 0,765 m.
Poids vide: 4,400 kg.
Capacité du magasin: 5 cartouches.
Pays: Autriche.

Description:
La monture est d'une seule pièce avec crosse à poignée demi-pistolet et un fût long. Le canon est rendu solidaire à la monture par une capucine, une grenadière et un embouchoir. Celui-ci est muni d'un quillon terminé par une boule.

La boîte de culasse est cylindrique, avec une large fenêtre d'alimentation-éjection.

La culasse mobile est à mouvement rectiligne. Elle se compose d'un verrou cylindrique, d'un levier d'armement solidaire d'un manchon portant une rampe de verrouillage, du taquet de verrouillage et du percuteur.

Le magasin est constitué par un boîtier formé de deux flasques et disposé devant le pontet.

Les organes de visée sont formés d'un guidon à lame monté à queue d'aronde sur une embase et d'une hausse à cadran trapézoïdale.

Pour les distances comprises entre 300 et 1700 pas, on utilise les graduations placées à gauche; pour les distances supérieures (1800 à 2400 pas), on dégage un cran de mire auxiliaire qui est placé sur la grenadière.

L'arme est munie d'une sûreté placée à l'arrière gauche de la boîte de culasse. Elle agit par blocage de la queue de détente.
