Les grenades à fusil.

Article tiré du manuel du gradé, (TTA 150) de 1968.



Caractéristiques générales:

Les grenades à fusil sont constituées par des projectiles explosifs ou à effets spéciaux (fumigènes incendiaires, fumigène, éclairants), lancés au moyen d'un fusil et d'une cartouche propulsive sans balle.

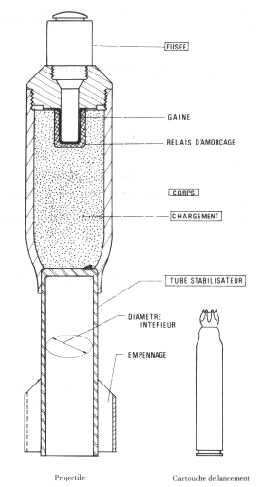

La grenade comporte deux parties principales:
-le projectile,
-l'élément de propulsion.

Le projectile:

Il est constitué par:

Le corps, de forme cylindrique, cylindro-ogivale ou bi-ogivale.
Les grenades explosives antipersonnel ont un corps métallique à parois épaisses, éventuellement préfragmentées.
Les grenades explosives antichars et les grenades à effets spéciaux ont un corps métallique à parois minces.

Le chargement:
Il est constitué par:

-pour les grenades explosives, par des explosifs nitrés ou nitraté;
-pour les grenades à effets spéciaux, par des produits combustibles: phosphore blanc, compositions fumigènes, compositions éclairantes.
Ces grenades comportent éventuellement une charge d'éclatement (grenades au phosphore) ou une charge de dépotage (grenades à feux ou à fumées colorées).

L'artifice d'amorçage:

L'amorçage des grenades est généralement réalisé au moyen de fusées percutantes instantanées à détonateur d'ogive ou de culot.
Les fusées d'ogives s'arment par inertie et fonctionnent à l'impact par refoulement du percuteur et, éventuellement, par inertie du porte-amorce.
Les fusées de culot s'arment soit par inertie, soit par la pression des gaz provenant de la déflagration de la charge propulsive. Elles fonctionnent à l'impact par inertie.

Les fusées comprennent:

-les dispositifs de sécurité de transport et de lancer;
-le mécanisme d'armement;
-le mécanisme de percussion;
-la chaîne pyrotechnique.

Certains projectiles éclairants ou fumigènes sont amorcés à l'aide d'un retard allumé par les gaz de la charge propulsive.

Le tube stabilisateur.

Il porte à l'arrière un empennage à ailettes.
Le diamètre intérieur du tube est détermine les armes d'emploi et, éventuellement, les manchons à utiliser avec ces armes.

L'élément de propulsions.

Il est constitué par une cartouche sans balle, adaptée à la grenade et à l'arme de lancement.

Certaines grenades à main peuvent être transformées en grenades à fusil par l'adjonction d'un dispositif empenné qui assure l'extraction du dispositif de sécurité de l'artifice d'amorçage, au départ du coup.

Différents types de grenades:

Les grenades à fusil sont classés d'après la constitution du projectile en:
-grenades explosives;
-grenades à effets spéciaux;
-grenade d'instruction.

Les grenades explosives:

La grenade à fusil antipersonnel.
Elle produit des effets meurtriers sur le personnel.
Le projectile est constitué par:

-un corps en fonte, en fonte aciérée ou en acier, éventuellement préfragmenté;
-un chargement d'explosif nitré (hexolite 50/50) ou nitraté (SC-NX) avec généralement un relais d'amorçage;
-une fusée percutante instantanée à détonateur;
-un tube stabilisateur.

La grenade à fusil antichar.
Elle permet de percer les blindages des chars et des véhicules blindés.
Elle est constituée par:

-un corps, en tôle d'acier, en alliage léger ou en aluminium;
-une charge creuse d'explosif nitré (pentolite, hexolite 50/50) avec généralement un relais d'amorçage;
-une fusée percutante instantanée à détonateur, de culot;
-un tube stabilisateur.

La grenade à fusil mixte (antipersonnel et antivéhicule).
Le projectile est constitué par:

-un corps, analogue à celui de la grenade antipersonnel;
-une charge creuse;
-une fusée percutante instantanée à détonateur, de culot;
-un tube stabilisateur.

Les grenades à effets spéciaux.

La grenade à fusil fumigène au phosphore.
Destinée à l'aveuglement ou à la désignation d'un objectif, elle produit également des effets incendiaires et irritants.
Elle est constitué par:

-un corps à parois minces, en tôle d'acier ou en alliage léger;
-un chargement de phosphore blanc;
-une fusée percutante instantanée, à détonateur renforcé tenant lieu de charge d'éclatement;
-un tube stabilisateur.

La grenade à fusil fumigène.
Destinée à l'aveuglement ou à la désignation d'un objectif ennemi, elle peut être utilisée pour le camouflage d'un objectif ami.
Le projectile est constitué par:

-un corps en tôle d'acier ou en alliage léger, percé d'évents;
-une composition fumigène et une charge d'amorçage;
-une fusée percutante sans détonateur;
-un tube stabilisateur.

Les artifices de signalisation, à feux ou à fumées colorées.
Le projectile est constitué par:

-un corps en alliage léger, en tôle d'acier ou en aluminium, percé d'évents;
-un chargement comprenant:
--une composition pyrotechnique, avec une charge d'amorçage,
--éventuellement un parachute;
-un allumeur à retard comportant une charge une charge de dépotage;
-un tube stabilisateur.

Les artifices à feu blanc à parachute sont également utilisées comme projectiles éclairants.

Les grenades d'instruction.

La grenade à fusil d'exercice.
Destinée à l'instruction sur le tir des grenades, sa forme et son poids sont identiques à ceux des grenades actives afin d'en conserver les qualités balistiques.
Le projectile comporte:

-soit une charge fumigène;
-soit un lest et une charge de poudre noire (PL.PN.).

La grenade est organisée suivant le cas de façon identique à une grenade fumigène ou à une grenade antipersonnel.

La grenade d'exercice inerte.
Destinée à l'instruction sur le tir des grenades et aux manipulations en salle, sa forme et son poids sont identiques à ceux des grenades actives.

La cartouche de lancement est remplacée pour les manipulations en salle par une cartouche sans balle inerte.

Les grenades "bonnes de guerre" utilisées pour l'instruction.
Les grenades "bonnes de guerre", déclassées pour les exercices du temps de paix, sont utilisées pour les tirs d'instruction. Le déclassement n'affecte en rien leur efficacité, les utilisateurs doivent prendre les mesures de sécurité conformément aux règlements en vigueur.

Marquages:



Inscriptions normales.
La dénomination en abrégé réduit.
S'il y a lieu, la codification du chargement.
Le lotissement de la munition complète.
Eventuellement, les marques concernant les restrictions d'emploi ou les particularités de construction et d'emploi.

Dénomination en abrégé:

Grenade: Gr
Artifice: Ar
Fusil: Fl
Antichar: AC
Antipersonnel: AP
Antivéhicule: AV
Eclairant: Ecl
Fumigène: Fum
Incendiaire: Inc
Signalisation: Si
Exercice: X
Inerte: INERTE
Munition à charge creuse: V
Munition livrée amorcée: AMC

DENOMINATION COMPLETE	DENOMINATION en abrégé	DENOMINATION en abrégé réduit
Grenade à fusil antichar de 73 mm modèle 1950	Gr Fl AC 73-50	AC 73-50

Grenade	Couleur de fond	Lettres	Bandes
Grenade explosive	Vert armée	Jaunes
Grenade fumigène	Gris	Jaunes	Jaunes
Grenades fumigènes au phosphore	Gris	P.H. dans un cercle rouge	Jaunes
Artifices éclairants	Gris	Blanches	Blanches
Grenades d'exercices renfermant un élément actif	Bleu	Jaunes
Grenades et artifices inertes	Blanc	Bleues

La composition du chargement est indiquée à l'intérieur d'un cercle:

T: Tolite;
HT: Hexogène tolite;
PH: phosphore;
HC: fumigène (hexachlorétane + zinc).

Descriptions de quelques grenades.

Les armes de lancement des grenades à empennage de 22 mm sont:

-le fusil de 7,5 mm modèle 1936-1951;
-le F.S.A. de 7,5 mm modèle 1949-1956;
-le F.S.A. de 7,62 mm M1 (Garand) avec manchon M7 modifié avec le dispositif français de pointage.
-le F.A.M.A.S et ses dérivés.

Les cartouches de lancement sont livrées avec les grenades.

Il est interdit d'utiliser des cartouches américaines à la place des cartouches françaises de 7,62 mm L. et vice versa.

Les grenades explosives.

Les grenades à fusil antipersonnel:

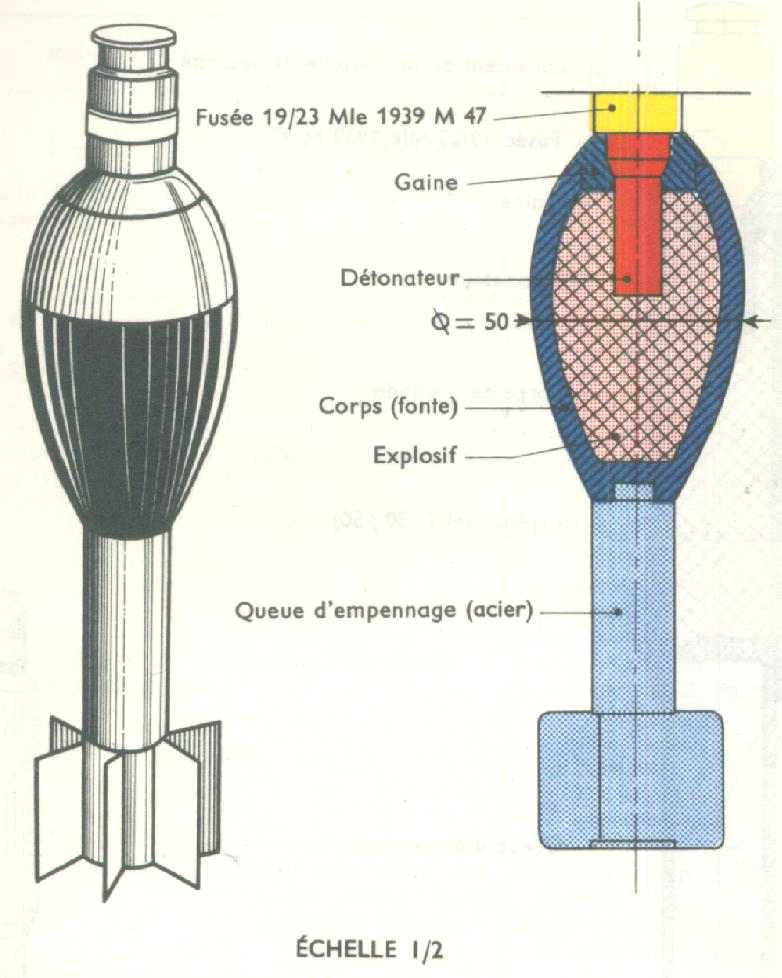

Grenade de 50 mm, modèle 1948 (fusil MAS 36 LG 48 et MAS 49 uniquement).



-Fusée d'ogive 19/23 modèle 1939 modifié 1947 type R.S.A. (Remondy sans armement) fonctionnant par inertie après écrasement du percuteur.
-Corps en fonte aciérée.
-Longueur totale: 199 mm.
-Masse: 485 g dont 75 g d'explosif (NX au tolite).
-Empennage en acier à six pales, diamètre intérieur 17 mm, diamètre extérieure 40 mm.
-Portée: 260 m.
-Lancement par cartouche spéciale à balle bois modèle 30.
-Peinture:
--corps noir, chargée; ogive rouge
--corps noir, inscription "inerte"; en blanc d'instruction.

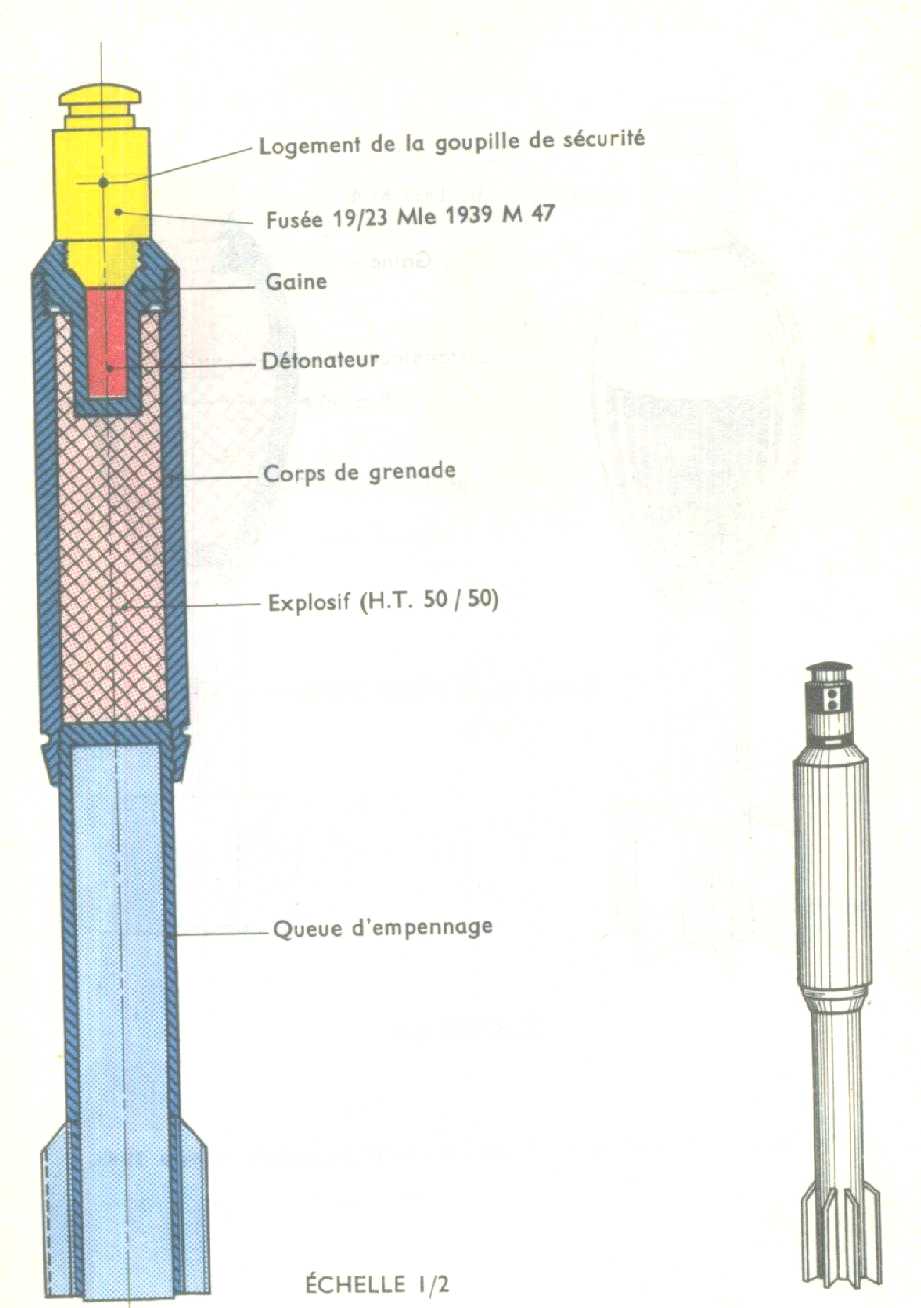

Grenade de 34 mm modèle 1952.



-Fusée d'ogive 19/23 modèle 1939 modifié 1947.
-Corps en acier.
-Longueur totale: 268 mm.
-Masse: 510 g dont 42 g d'hexotolite.
-Empennage en alliage léger à 8 pales, diamètre intérieur 22 mm, diamètre extérieur 40 mm.
-Portée: en tir vertical maxi 400m , en tir tendu maxi 240 m.
-Peinture:
--kaki, chargée
--bleu, instruction.

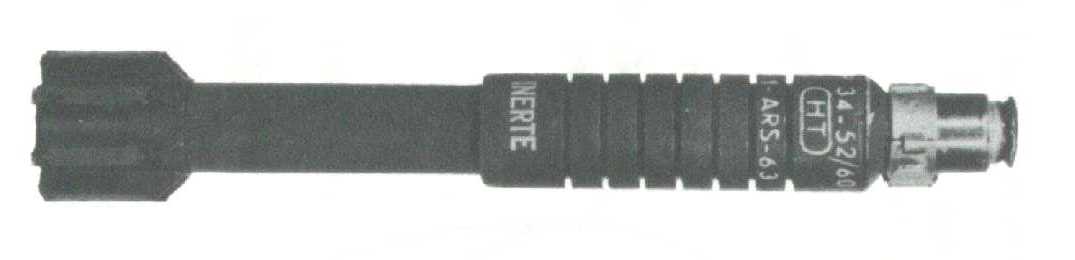

Grenade de 34 mm modèle 1952 modifiée 1960.





Caractéristiques identiques au modèle 1952, sauf le corps qui est préfabriqués et les ailettes d'empennage réalisées en rilsan.

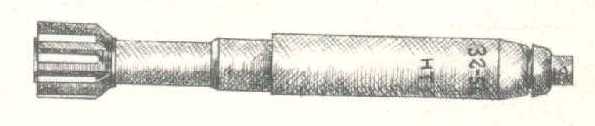

Grenade de 32 mm modèle 1954.



-Fusée de 22,5/25,8 type 32Y54A.
-Corps en acier.
-Longueur totale: 287 mm.
-Masse: 510 g dont 42 g d'hexatolite.
-Empennage en alliage léger à 8 pales en rilsan, diamètre extérieur 40 mm.
-Portée: 400 m en tir vertical, 240 en tir tendu.
-Peinture: kaki.

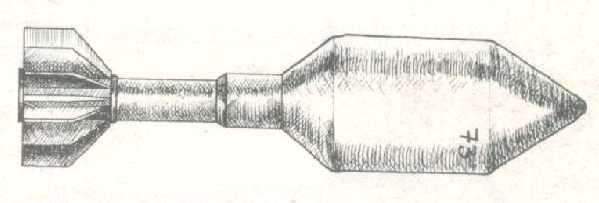

Grenade défensives de 73 mm.



-Poids: 1,700 kg.
-Empennage avec douze pales en rilsan, diamètre extérieur de 73 mm.
-Portée: 90 m en tir vertical uniquement.

Ce modèle ne semble pas avoir été en service.

Les grenades mixtes et antichars.

Grenade antipersonnel, antivéhicule de 32 mm modèle 1952.



-Fusée de culot 27/22 modèle 1953 Strim.
-Corps en acier.
-Longueur totale: 295 mm.
-Masse: 510 g dont 59 g d'hexatolite.
-Empennage en alliage léger à 8 pales, diamètre extérieur de 40 mm.
-Portée: 400 m en tir vertical, 240 m en tir tendu.
-Perforation: 50 à 60 mm de blindage et les éclats sont dangereux pour le personnel dans un rayon de 100 m.

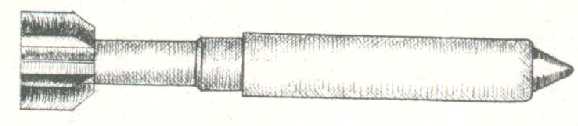

Grenade antipersonnel, antivéhicule de 32 mm modèle 1954.



Mêmes caractéristiques que le modèle précédent sauf en ce qui concerne le chargement d'explosif plus puissant qui permettait de perforer 90 mm de blindage et l'empennage extérieur qui est de 53 mm.

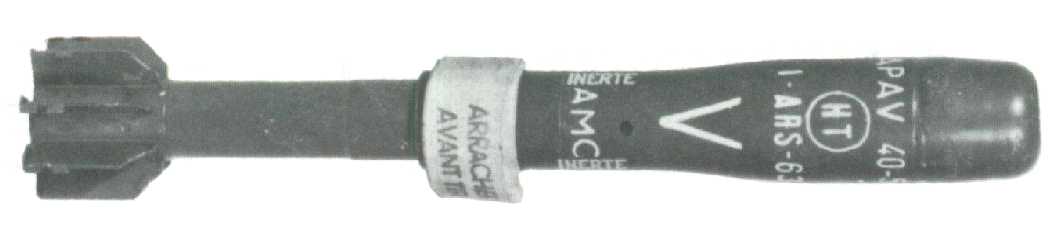

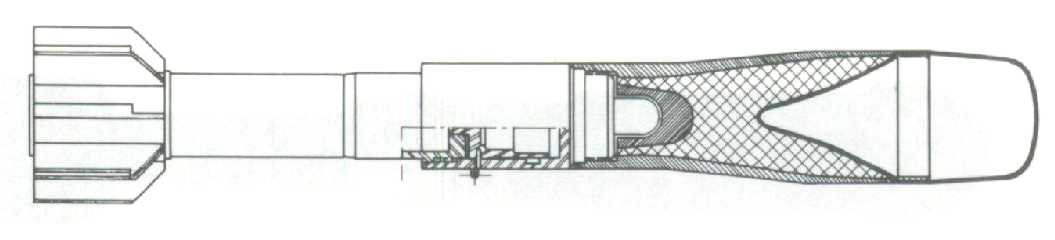

Grenade antipersonnel, antivéhicule de 40 mm modèle 1956.





-Fusée de culot: 27/32 modèle 1956.
-Corps en acier.
-Longueur totale: 300 mm.
-Masse: 510 g dont 80 g d'hexatolite.
-Empennage en alliage léger à 8 pales, diamètre extérieur de 53 mm.
-Portées maximales:
--tir antichar tendu, 100 m
--tir antipersonnel tendu, 210 m
--tir antipersonnel vertical, 400m.
-Perforation: 120 mm d'acier et 360 mm de béton.
-Peinture:
--kaki: chargée
--blanche: inerte.

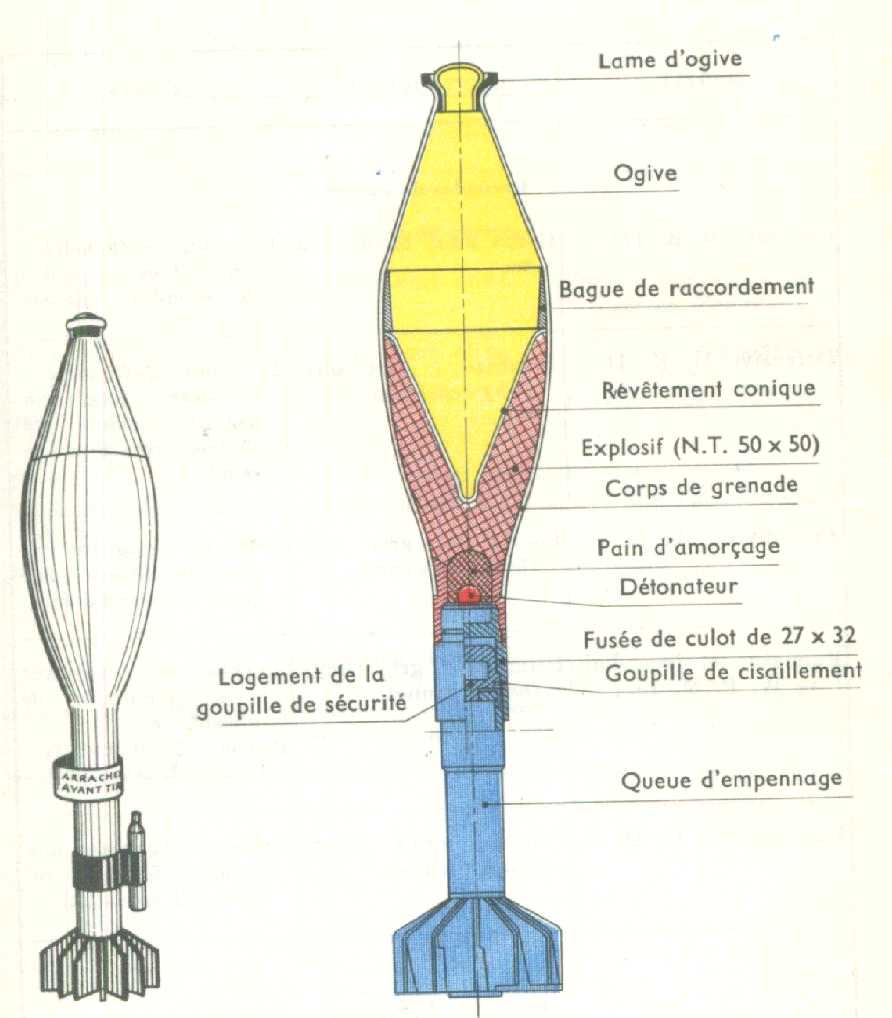

Grenade antichar de 73 mm modèle 1950.



-Fusée de culot 27/32 modèle 1952.
-Corps en alliage léger.
-Longueur totale: 405 mm.
-Masse: 800 g dont 340 g d'hexatolite.
-Empennage en alliage léger avec 12 pales, diamètre extérieur de 73 mm.
-Portées maximales: en tir tendu, 100 m sur un char immobile ; en tir vertical 240 m.
-Perforation: 300 mm d'acier et 900 mm de béton.
-Peinture:
--kaki, lettres jaunes : chargée
--kaki, ogive blanche: modèle d'instruction avec détonateur seul + bande rouge sur la fusée
--blanche: inerte.

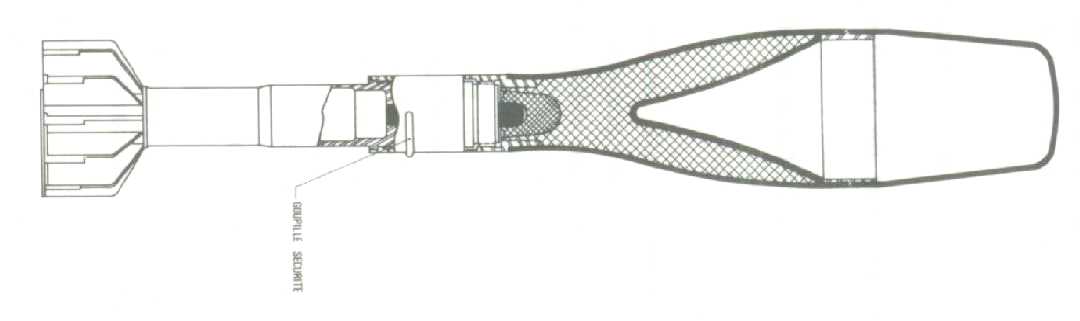

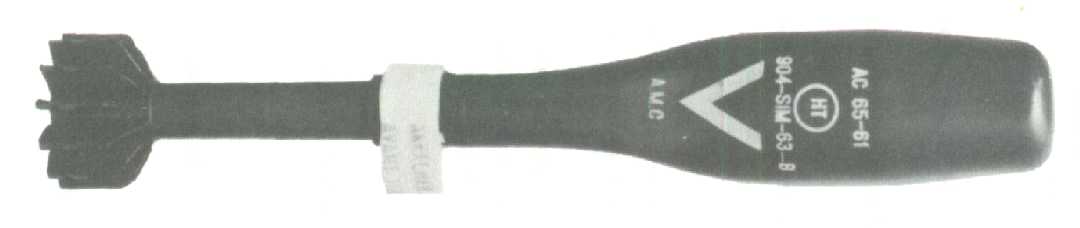

Grenade antichar de 65 mm modèle 1961.





-Fusée de culot.
-Corps en alliage léger.
-Longueur totale: 420 mm.
-Masse: 730 g dont 270 g d'hexolite.
-Empennage en alliage léger avec 12 pales en alliage léger ou en rilsan, diamètre extérieur de 73 mm.
-Portée maximale: en tir tendu 100 m.
-Perforation: 300 mm d'acier, 900 mm de béton.
-Peinture:
--kaki: chargée
--blanche: inerte.

Grenades fumigènes et éclairantes.

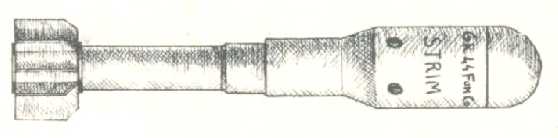

Grenade à fumée colorée Strim de 44 mm.



-Fusée de culot 27/32.
-Corps en alliage léger percé de 4 évents, fermé par un disque recouvert d'une fausse ogive.
-Longueur totale: 280 mm.
-Masse: 480 g.
-Empennage en alliage léger à 8 pales, diamètre extérieur de 53 mm.
-Portée maximale: 400 m.
-Peinture: kaki sauf l'ogive qui est de la couleur de la fumée émise. Les grenades à fumée sont susceptibles de prendre un régime détonant et de projeter des éclats à 70 m.

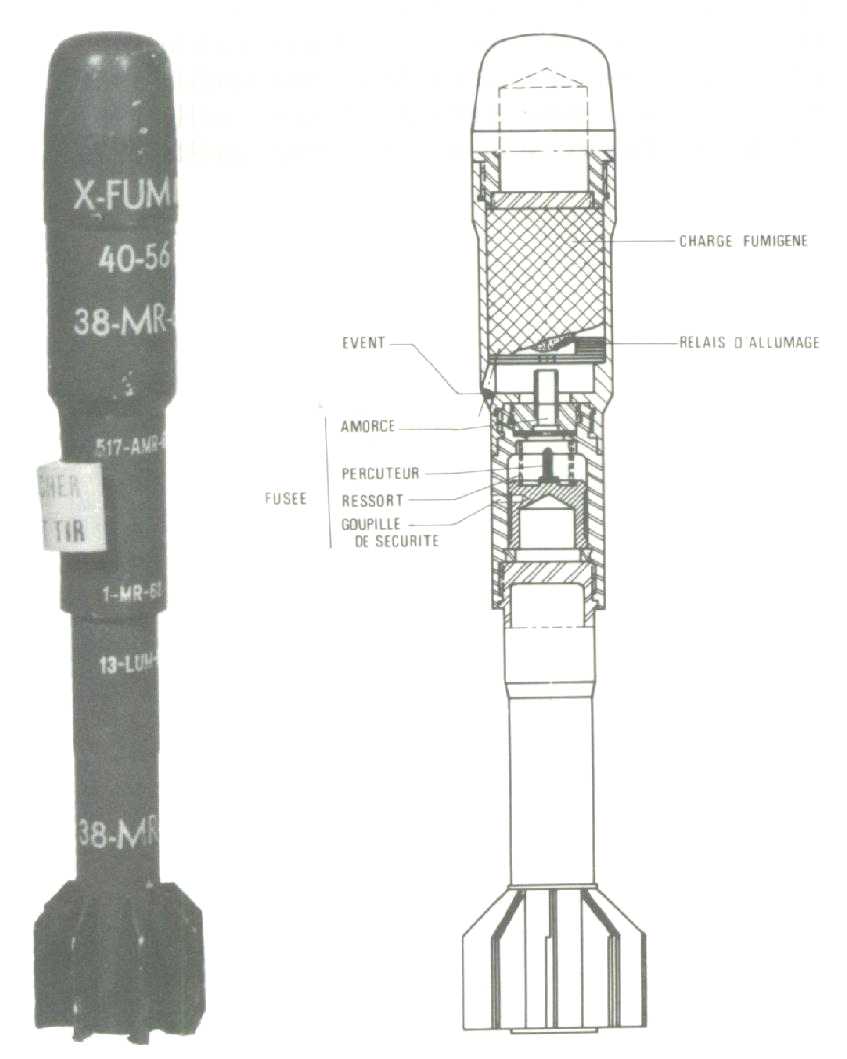

Grenade d'exercice fumigène de 40 mm modèle 1956.



-Fusée de culot 27/32.
-Corps en acier fermé par une ogive en alliage léger.
-Longueur totale: 290 mm.
-Masse: 510 g.
-Empennage en alliage léger avec 8 pales en alliage léger ou en rilsan.
-Portée maximale: 400 m.
-Peinture: bleue, lettre blanches plus carré rouge ou vert suivant la couleur de la fumée émise pendant dix secondes à l'impact. Cet engin destinée à l'instruction peut être utilisé une dizaine de fois après remplacement de la cartouche fumigène.

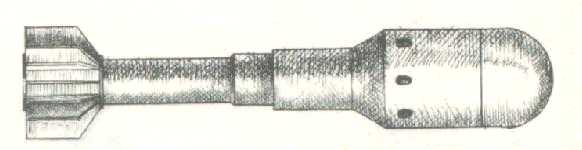

Grenade à fumée colorée de 53 mm.



Semblable à la grenade à fumée colorée de 44 mm.
-Masse 530 g.
-Empennage à 12 pales, diamètre extérieur de 60 mm.
-Fumée rouge, verte ou jaune émise pendant quarante secondes.
-Fabriquée par l'A.F.N.

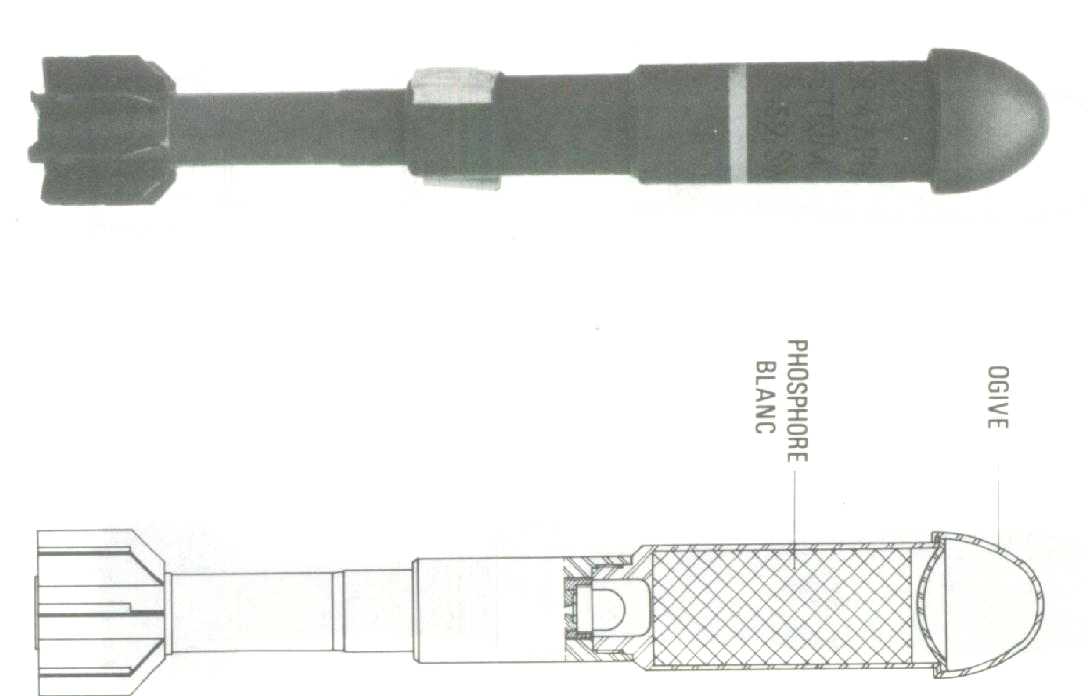

Grenade fumigène de 47 mm modèle 1960.



-Fusée de culot 28/34 modèle 1959.
-Corps en aluminium.
-Longueur totale: 320 mm.
-Masse: 500 g dont 140 g de phosphore blanc.
-Empennage en alliage léger avec 8 pales, diamètre extérieur de 53 mm.
-Portée maximale: 400 m en tir vertical.
-Emet un nuage intense pendant deux minutes.

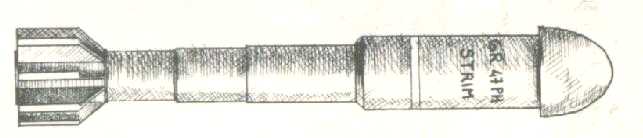

Grenade fumigène de 47 mm Strim F3.



-Fusée de culot.
-Corps en alliage léger.
-Longueur totale: 324 mm.
-Masse: 517 g dont 170 g d'hexachlorétane.
-Portée maximale: 400 m en tir vertical.
-Empennage à 8 pales, diamètre extérieur de 53 mm.

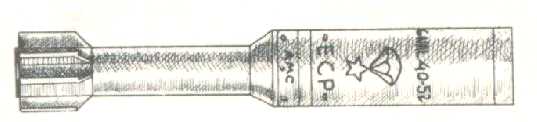

Grenade éclairante de 40 mm modèle 1952.



-Allumage au départ du coup avec un retard de cinq secondes.
-Corps en alliage léger.
-Longueur totale: 270 mm.
-Masse: 285 g.
-Empennage à 8 pales, diamètre extérieur de 40 mm.
-Portée maximale: 200 m.
-Eclaire pendant 25 secondes une zone de 250 mètres de diamètre.

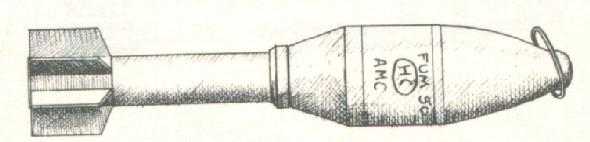

Grenade fumigène de 50 mm modèle 1954 F4 Ruggieri



-Fusée de culot.
-Corps en alliage léger.
-Longueur totale: 290 mm.
-Portée maximale: 400 m en tir vertical.
-Emet un nuage de fumée pendant 45 secondes.
