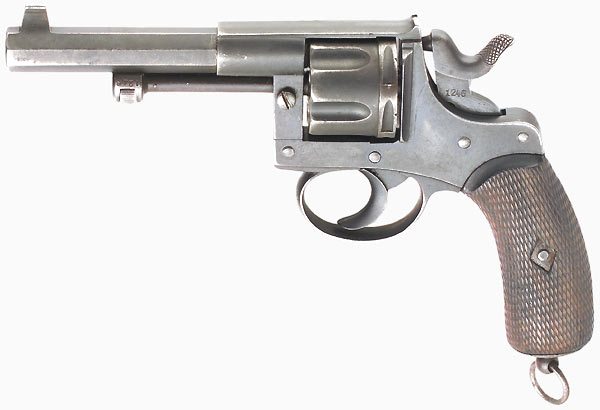

Revolver d'ordonnance hollandais modèle 1894

Revolver d'ordonnance hollandais modèle 1894


Caractéristiques:

Calibre: 9,4 mm.
Longueur totale: 224 mm.
Hauteur: 145 mm.
Epaisseur: 40 mm.
Longueur du canon: 109 mm.
Poids à vide: 830 g.
Capacité: 6 cartouches.
Pays: Hollande.

Description:
Le bâtie en acier est d'une seule pièce. La carcasse à cadre fermé possède un demi rempart à gauche, la portière de chargement se trouve à droite, elle s'ouvre vers l'arrière, son ressort est interne. Un évidement en forme de rigole sur le côté de la carcasse facilite le passage des cartouches.

La plaque de recouvrement est située à gauche, elle donne accès au mécanisme. Cette plaque est fixée par deux vis.

Le pontet est rapporté, il est de forme ovale, il fait partie de la plaque de recouvrement.

La détente est lisse, incurvée et arrondie.

Le chien, rebondissant recule de quelques millimètres. Le percuteur est fixe, la percussion est centrale. La crête du chien est striée.

La poignée comprend un épaulement en partie haute et une calotte de base munie d'un anneau de suspension.

Les plaquettes sont en noyer, elles sont striées et fixées par une vis traversante et de deux plaques en fer en forme de losange.

Les organes de visée sont fixent, le cran de mire est en U, il est taillé dans une surélévation de la bande supérieure de la carcasse. Le guidon à grain d'orge est monté sur une embase trapézoïdale.

L'extraction des étuis se fait au moyen d'une tige à ressort qui coulisse dans un tube soudé au canon.

La portière de chargement possède un ergot, celui-ci est visible sous l'axe de la portière lorsque cette dernière est ouverte. Cet ergot vient mordre une encoche taillée dans le barillet en face de chaque chambre, cela signifie qu'avec la porte ouverte complètement, le barillet ne peut pas tourner librement. Il est positionné pour l'introduction d'une cartouche.

Constructeur:
Arsenal-Fabrique d'armes, Hembrug, Hollande.

Marquages:
Sur la partie droite du cadre, on trouve un W surmonté d'une couronne royale.

Sur le pan droit incliné du canon, on trouve des poinçons des contrôleurs d'armes, NP, RP ou BV. Tous ces poinçons sont surmontés d'une couronne royale.

Sur la carcasse où vient se visser le canon, du côté droit, on trouve BV plus la couronne.

Sur la plaque qui sépare les plaquettes de crosse, A AC sur la face gauche, sur la face droite, le numéro de série.

Ce numéro de série se répète sous le canon, sur les plaquettes de crosse, sur le barillet, sous la garde arrière droite, sur la tête de l'axe du barillet et sur le chien.

L'année de mise en service est frappée sur la bande supérieure de la carcasse.
