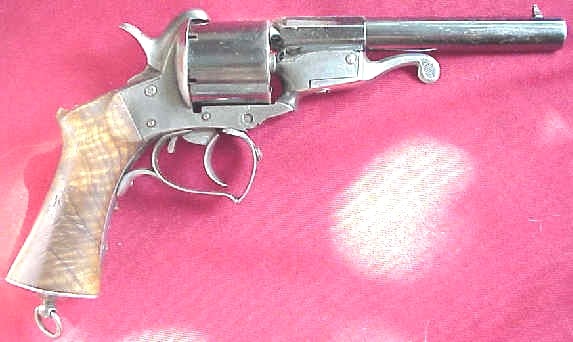

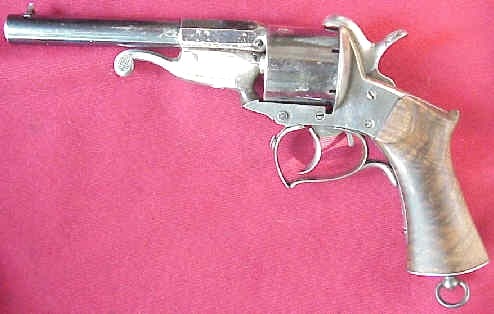

Javelle à canon basculant
Photos: origine Internet.
Caractéristiques:
Calibre: 12 mm.
Longueur totale: 270 mm.
Longueur du canon: 140 mm.
Epaisseur totale: 32 mm.
Hauteur: 170 mm.
Poids vide: 820 g.
Capacité: 6 cartouches.
Année de fabrication: vers 1860.
Pays: France.
Description:
Système: revolver à canon basculant à simple action.
Forme du canon: canon de coupe octogonale en acier avec console en forme faisant office de tonnerre. La console s'articule
sur la queue de bascule pour permettre le basculement du canon vers le bas; elle reçoit, en position fermée, l'extrémité antérieure de l'axe du cylindre qui est taraudé.
Carcasse: carcasse-bascule en acier, formant armature de poignée de chargement et sans gouttière de chargement.
Bascule: fine, longue clef placée sous le canon. Queue de bascule striée avec verrou à clef, système Lefaucheux.
Pontet: de forme ovale, il est vissé par deux vis métalliques.
Platine: à simple et double action, avec cran de sûreté.
Détente: détente incurvée et lisse, faisant office de came de barillet.
Chien: extérieur à crête quadrillée avec percuteur plat, entaillé d'un cran de mire arrondi.
Guidon: grain d'orge sur base haute de 8 mm à queue d'aronde.
Poignée: d'une seule pièce en noyer flammé, poli lisse, fixée par deux vis à bois aux bandes supérieures et inférieures.
Calotte: ovale rapportée en bout de poignée, fixé par deux vis à bois, avec boucle de suspension.
Barillet: lisse, cylindrique, en acier, long de 36 mm, portant six crans en relie au quart postérieur, encoche au droit de chaque chambre pour le passage de la broche de la cartouche.

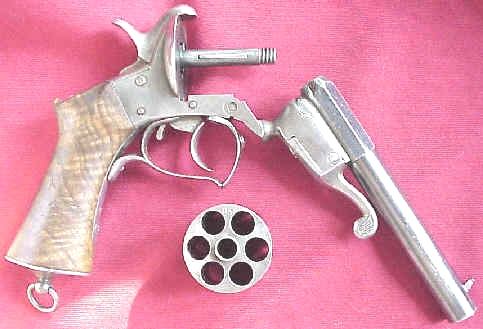

Extracteur: on utilise l'axe du barillet, après basculement du canon pour l'extraction des douilles.
Protection extérieure: bronzé bleu-noir mâtiné.
Constructeur-fabricant:
Javelle Maurice, armurier-inventeur à Saint Etienne.
Marquages:
A l'avant de la console du canon.
Javelle M., St-ETIENNE, BESFDG.
Poinçons du banc d'épreuve de Saint-Etienne sur le pan vertical droit du canon.
Sur la face avant du barillet, poinçon et numéro de série.
