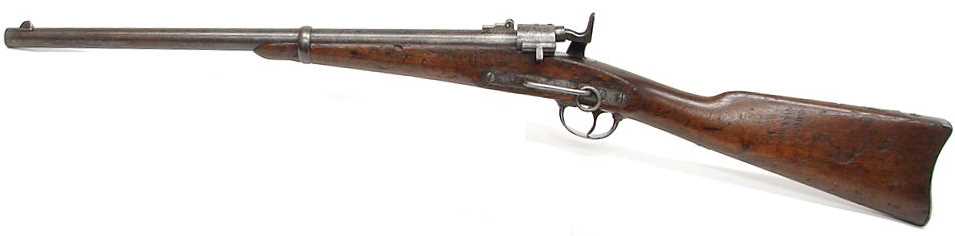

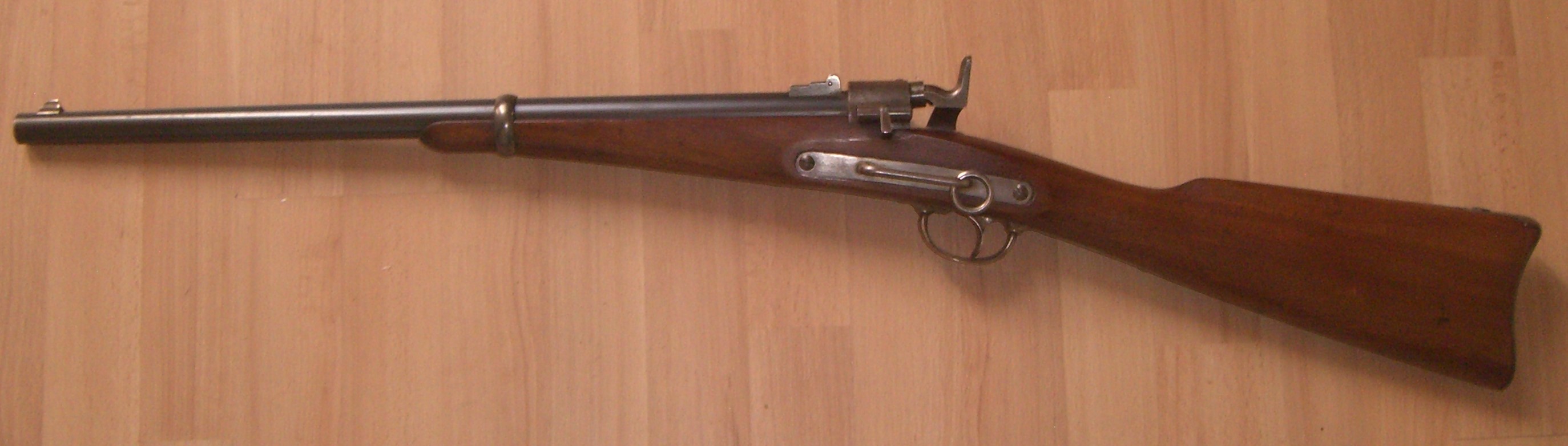

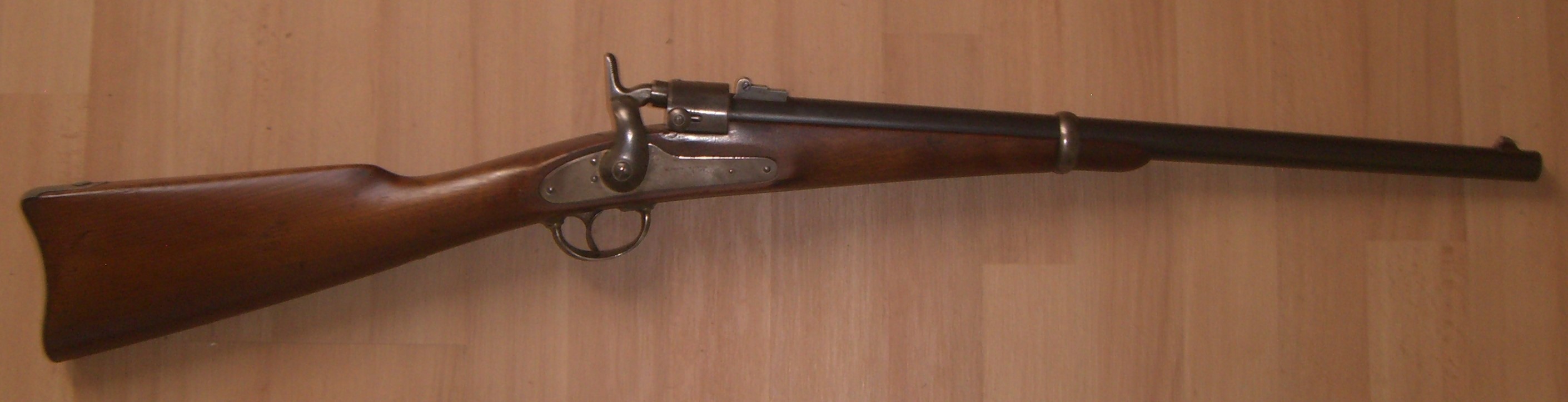

Joslyn M 1864 (carabine)





Caractéristiques :
Calibre : .54.
Munition : 56-56 Spencer.
Longueur totale : 0,990 m.
Longueur du canon : 0,560 m.
Capacité : 1 coup.
Pays : U.S.A.

Description :

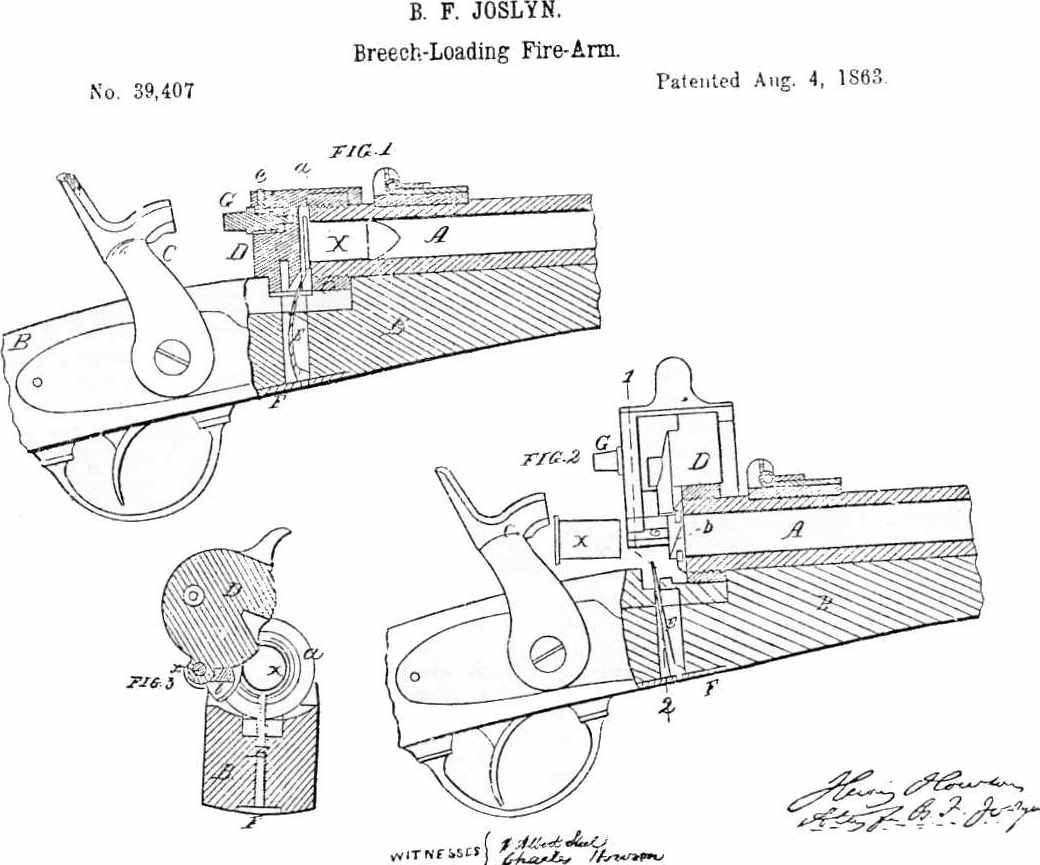

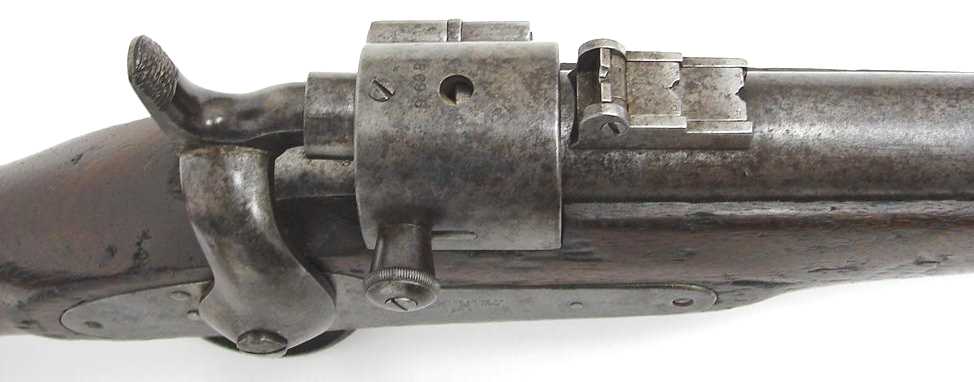

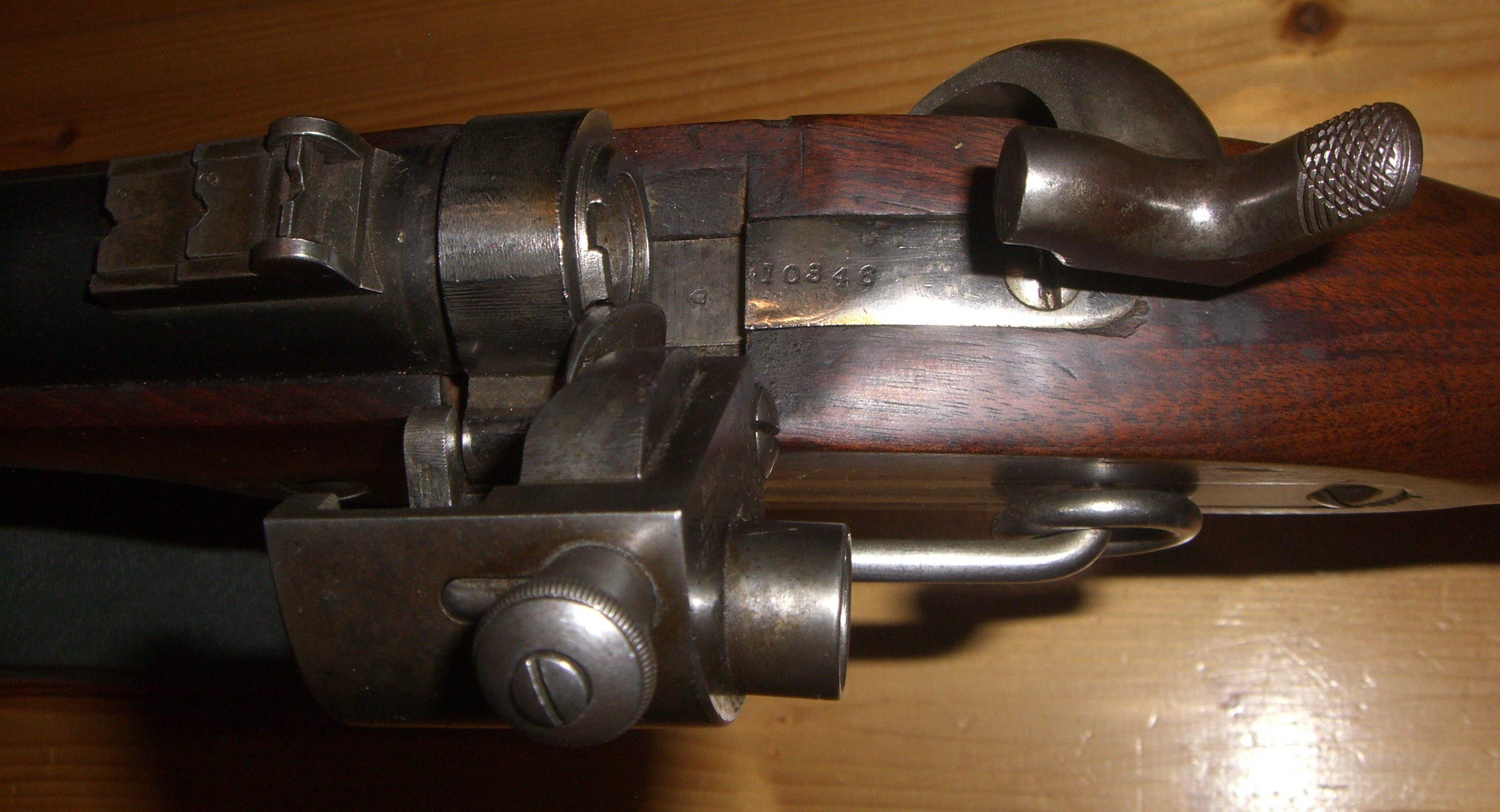

Ce modèle est une amélioration du M 1862. Pour cela, Benjamin Joslyn obtint un nouveau brevet n° 39 407, lequel couvrait un nouveau système de verrouillage du bloc basculant par un bouton sphérique.

De plus, un certain nombre de modifications mineures furent apportées à la carabine M 1862 comme un percuteur entièrement protégé et un trou d'évacuation des gaz en cas de rupture de la douille.

L'ensemble de ces modifications donna naissance à la carabine Modèle M 1864.

Production :
Une première commande passée le 18 novembre 1863 pour 15 000 exemplaires ne fut que partiellement honorée avec la livraison de 1 000 carabines du modèle de transition 1862/1864 le 2 juillet 1864, mais entre-temps le gouvernement passait une nouvelle commande le 6 juillet 1864 portant cette fois sur 7 000 exemplaires.

L'ensemble fut cette fois livré entre les mois d'août 1864 et février 1865, portant le total des carabines M 1864 acquises par le gouvernement à 8 000, la production totale de la carabine M 1864 approchant les 13 000 exemplaires (N° de série 4 300 à 16 000).

Marquages :

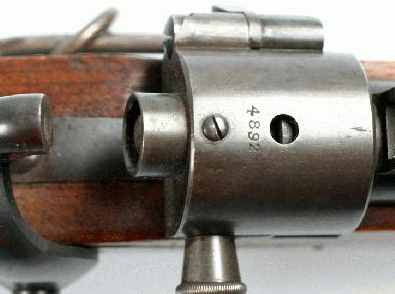

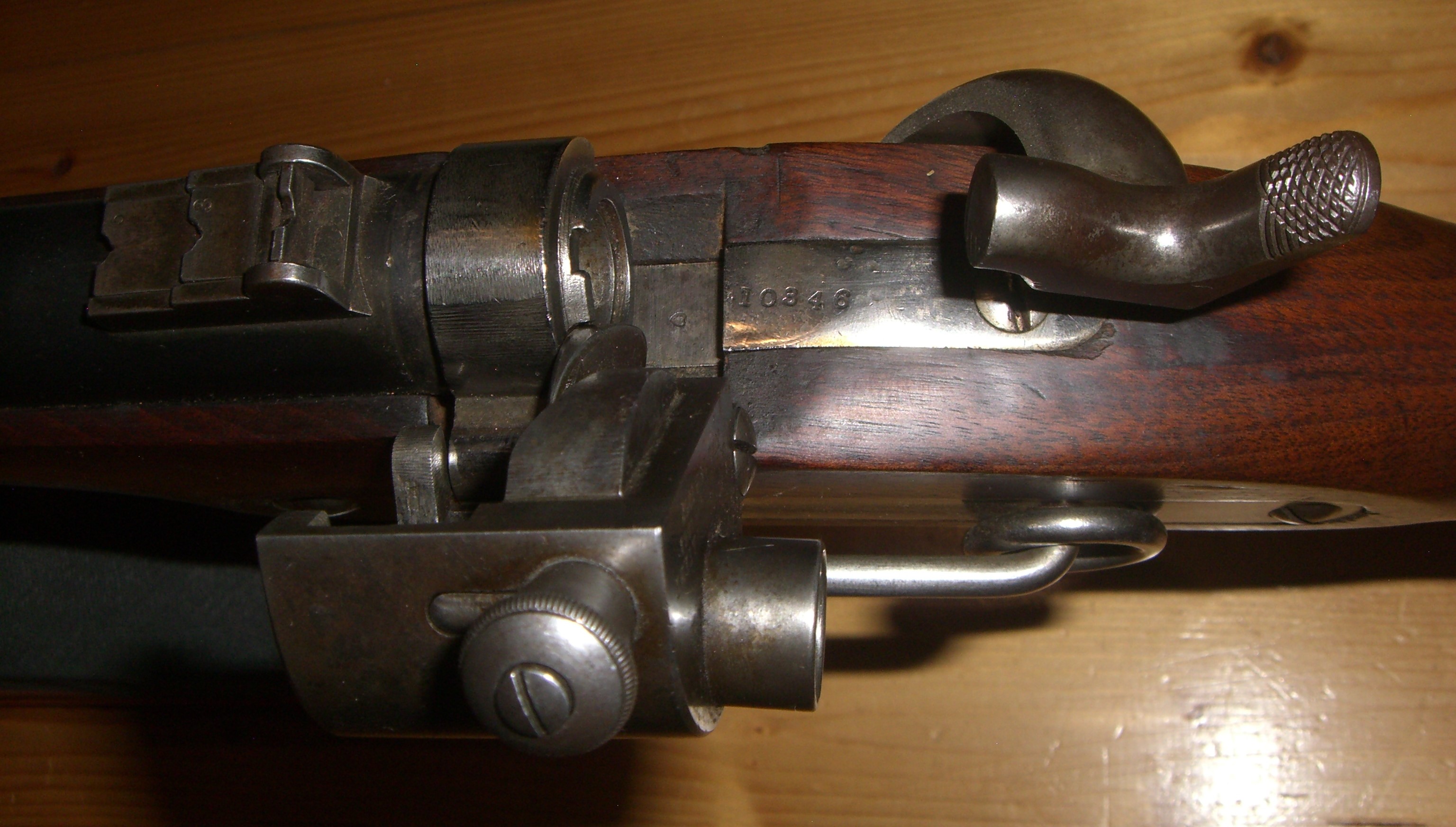

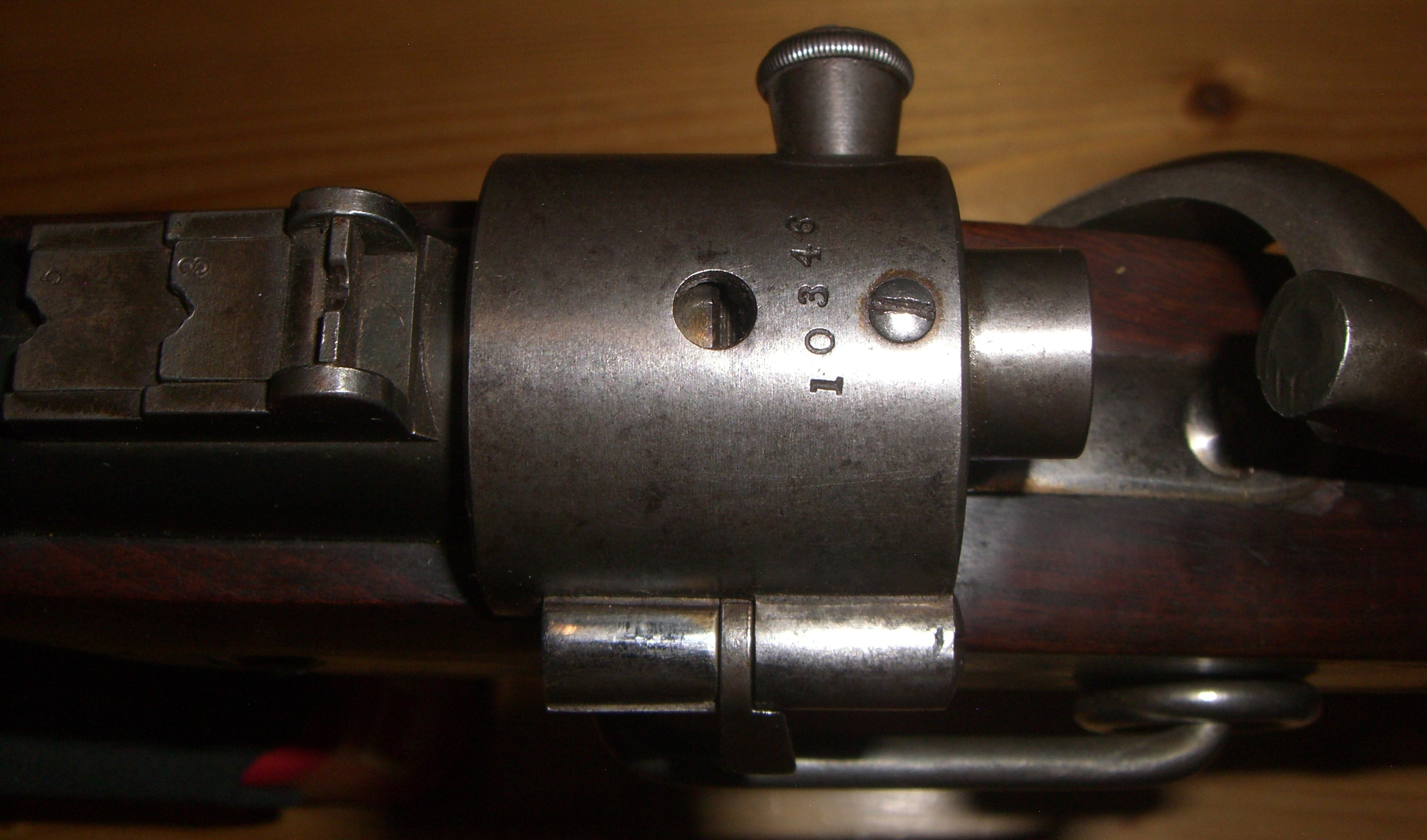

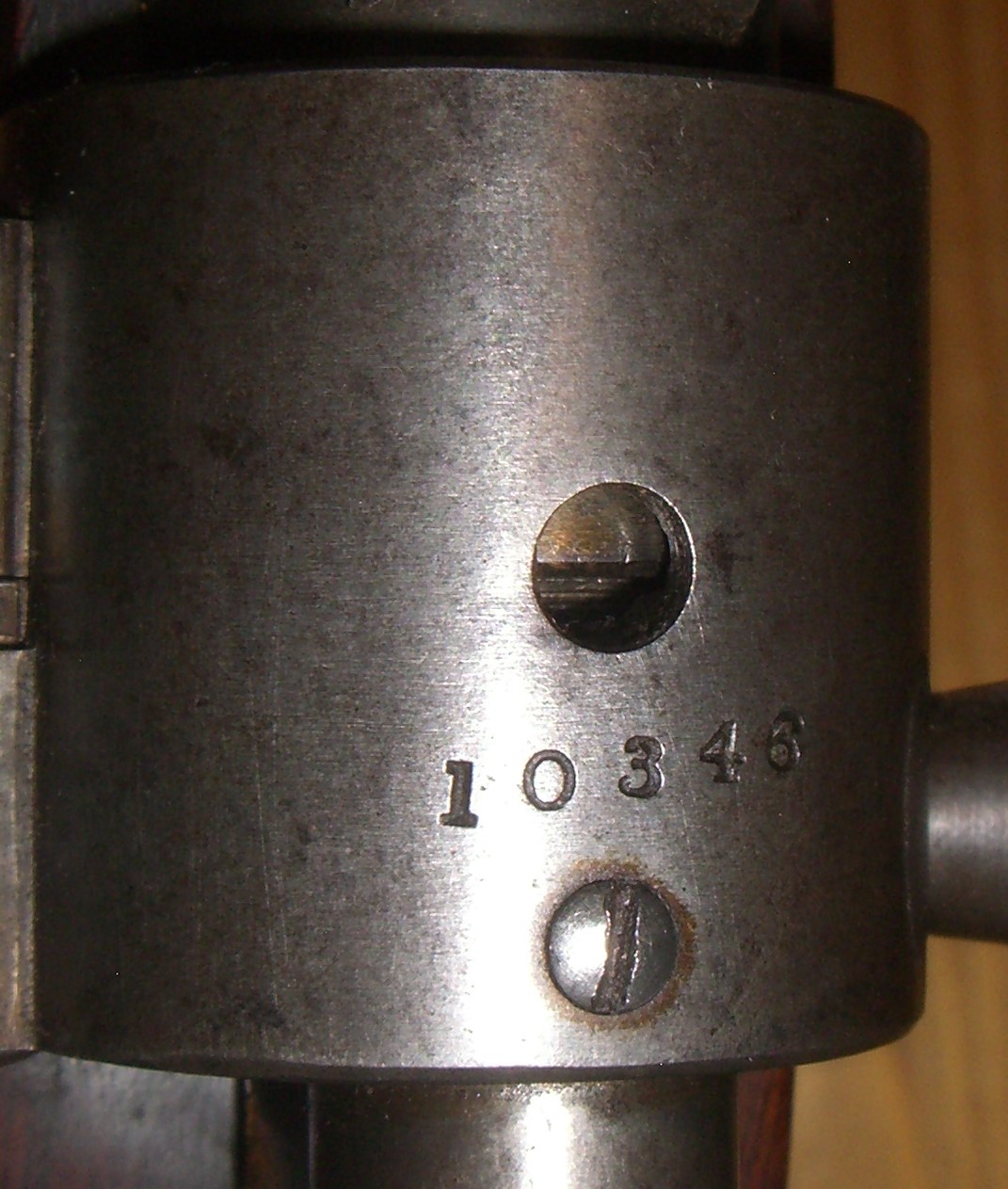

Hormis les différences précitées, les marquages évoluent également, la mention des brevets passant du dessus du bloc basculant à l'arrière de ce dernier, seul subsistant le numéro de série sur le dessus du bloc.

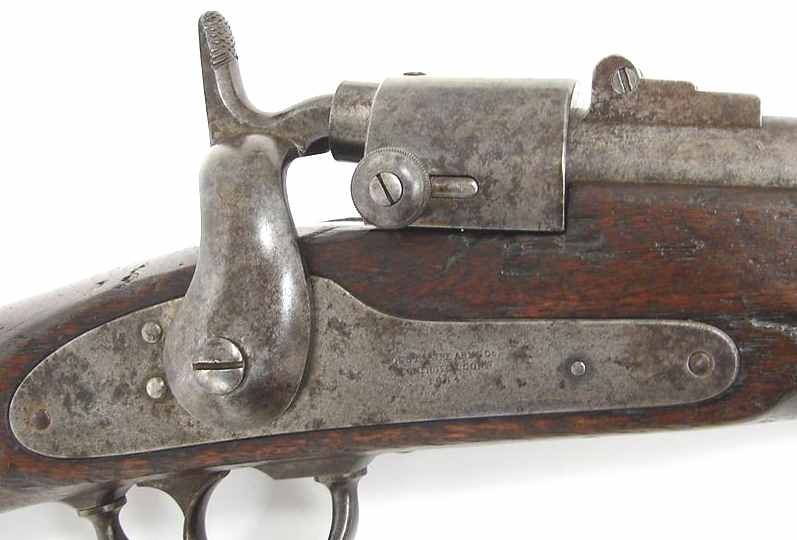

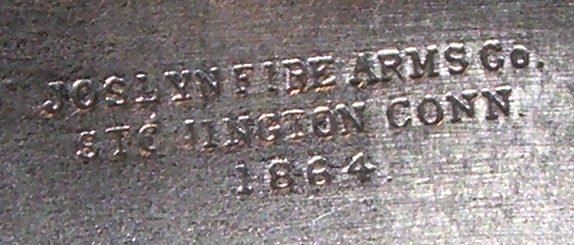

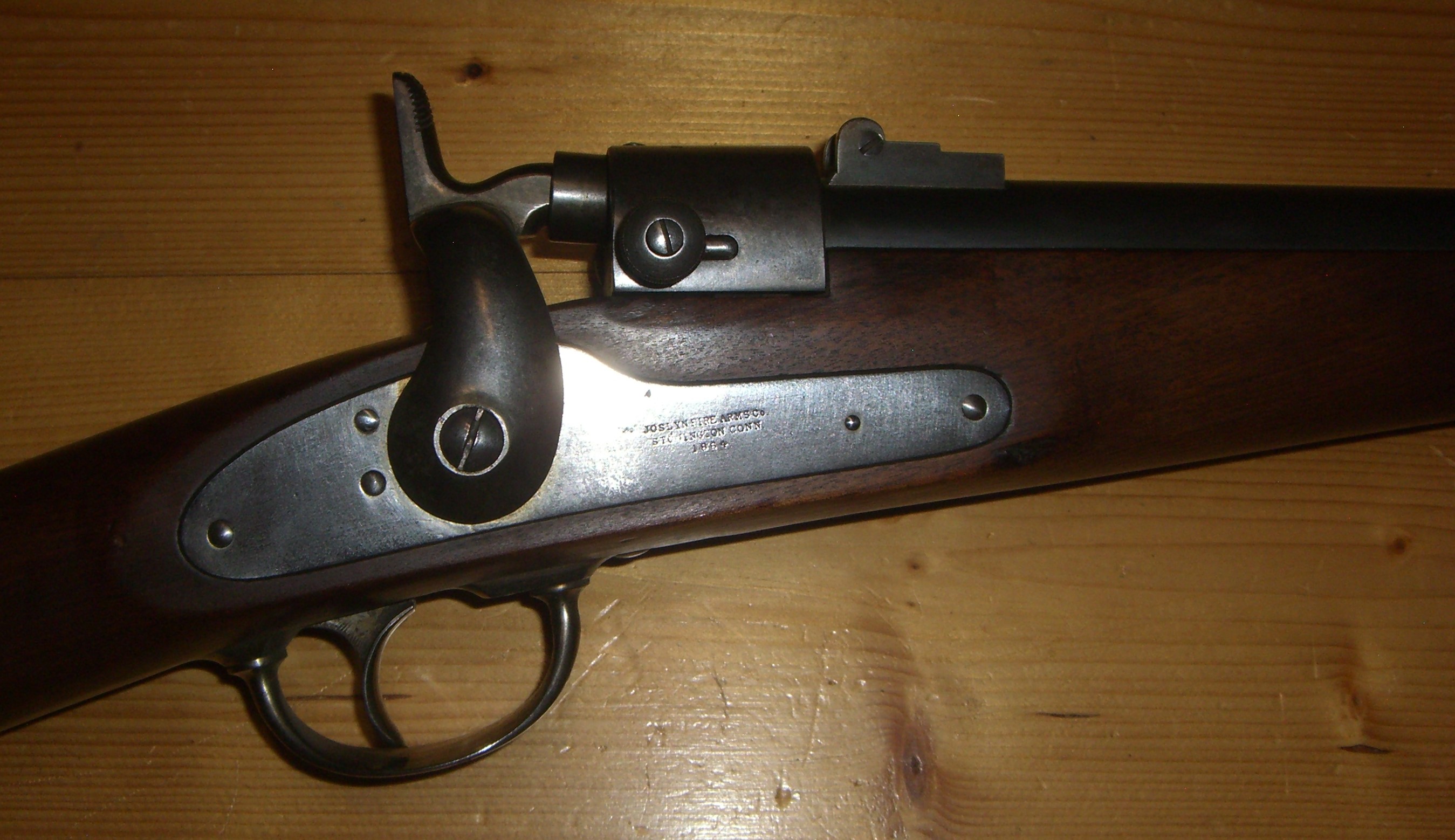

Sur le côté droit de la platine, devant le chien :

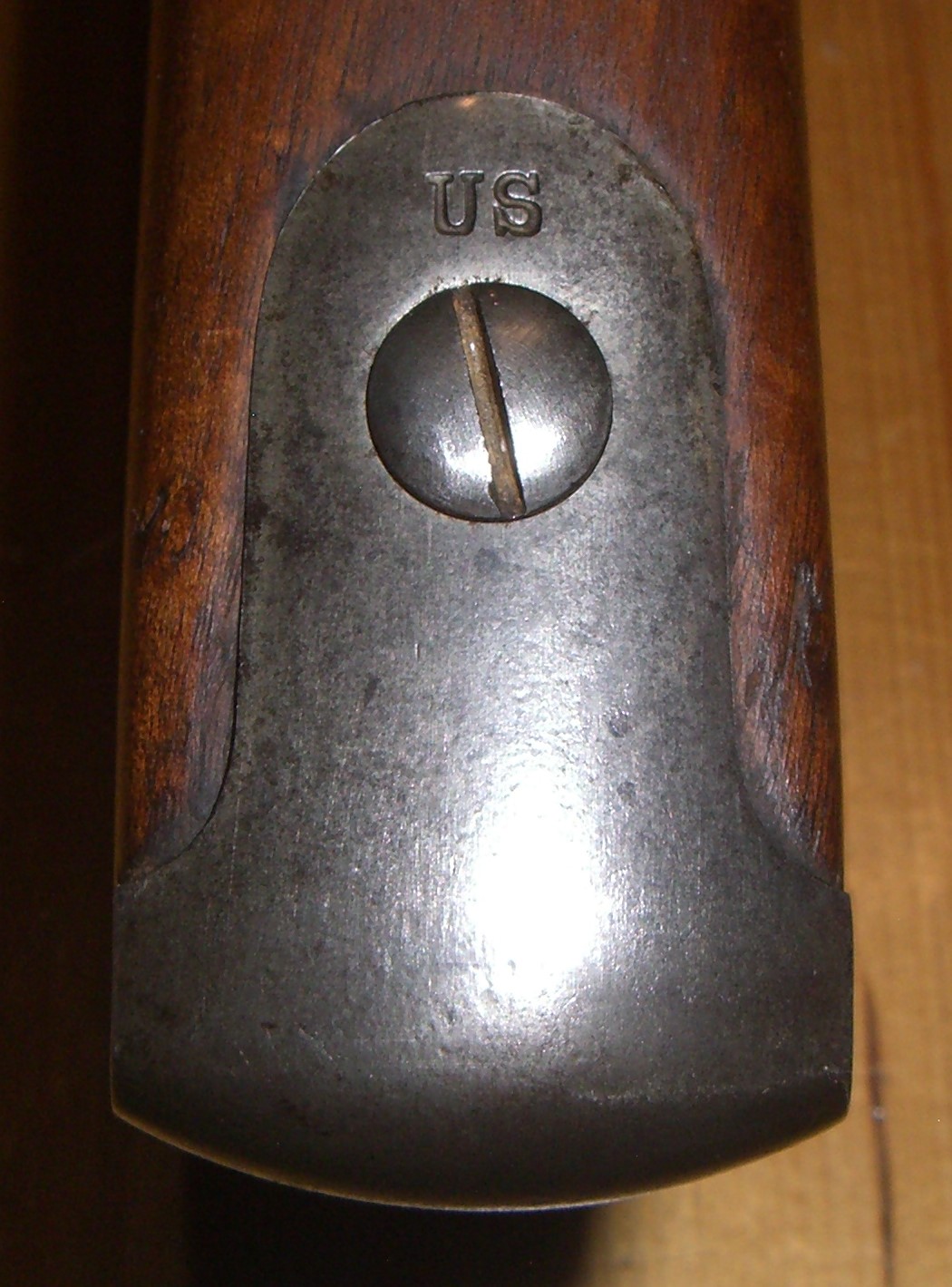

Sur le dessus de la plaque de couche :
