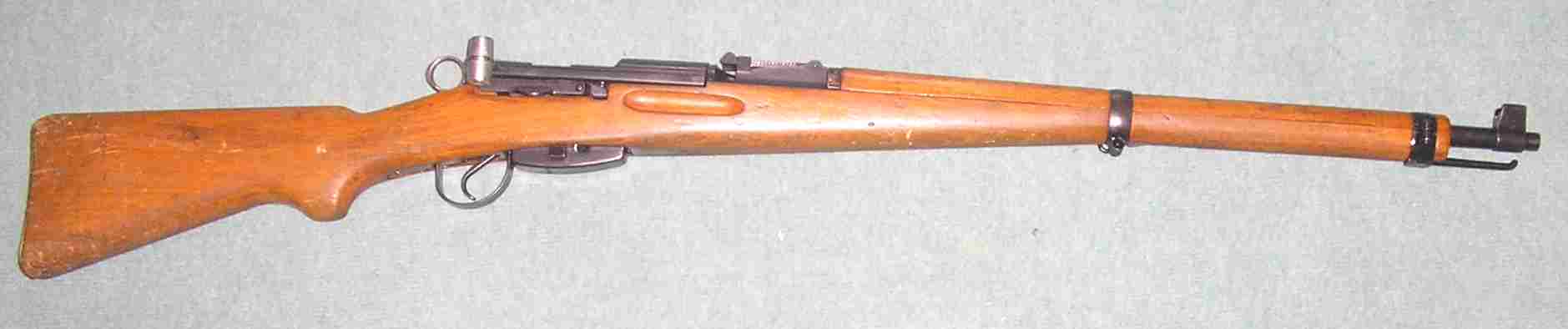

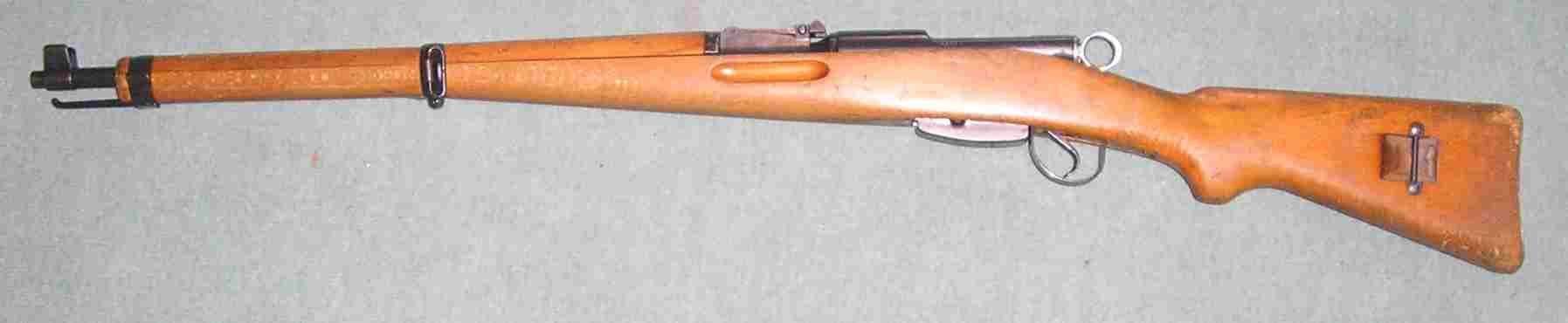

Schmidt-Rubin Mle 1931 (K 31)





Caractéristiques:
Calibre: 7,5 mm.
Munition: 7,5 x 55
Longueur totale: 1,105 m.
Longueur du canon: 0,652 m.
Poids vide: 4,000 kg.
Capacité du magasin: 6 cartouches.
Pays: Suisse.

Description:

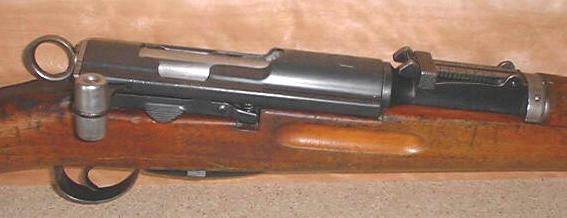

La constitution du K 31 est semblable au mousqueton Mle 1911.

Les différences portent:

- la hausse qui est placé plus en arrière,

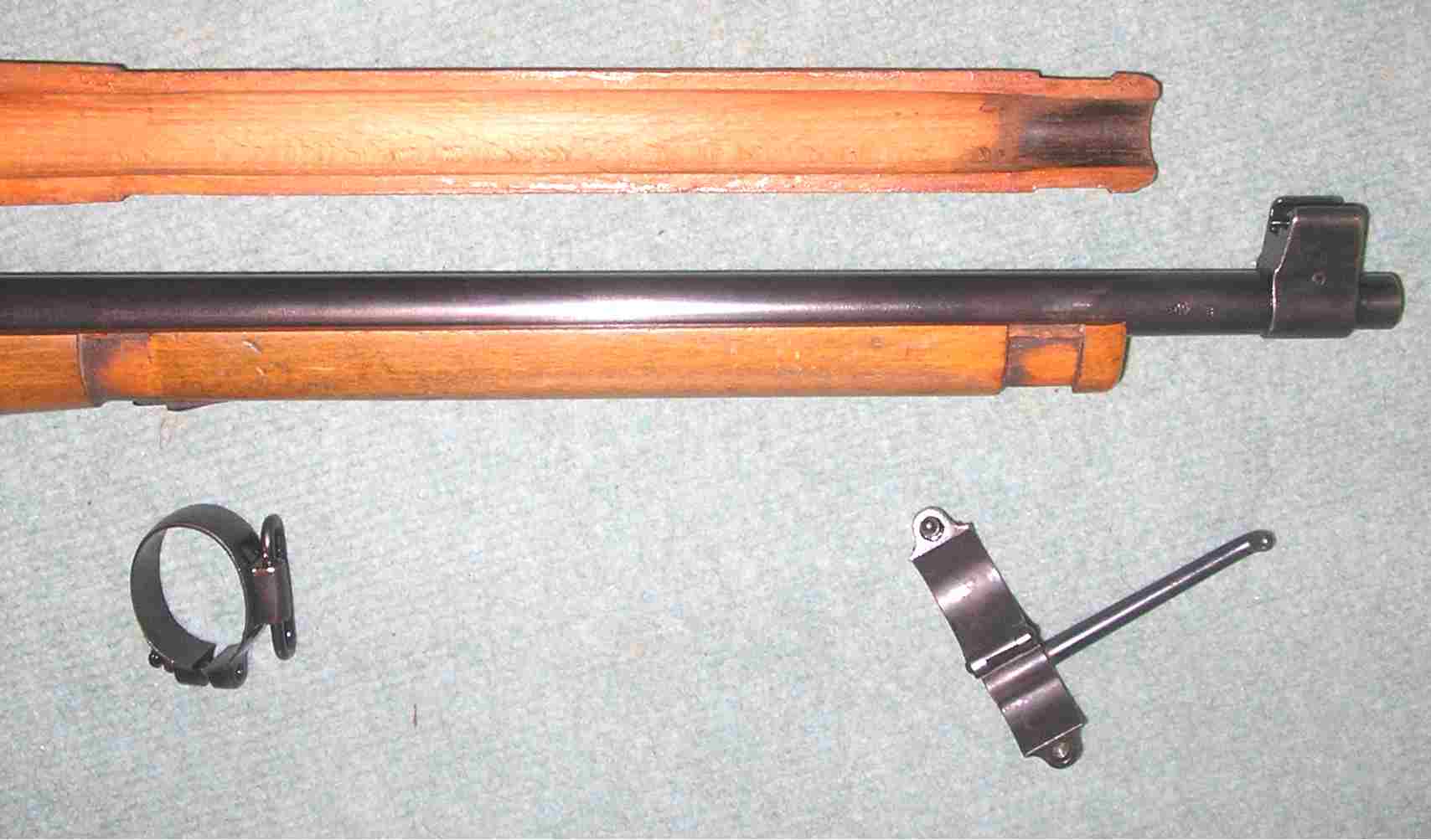

- le garde-main qui est plus long,
- le canon qui est plus lourd.

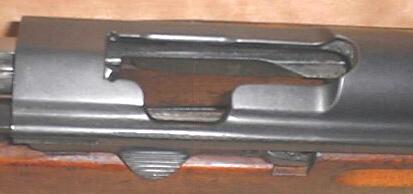

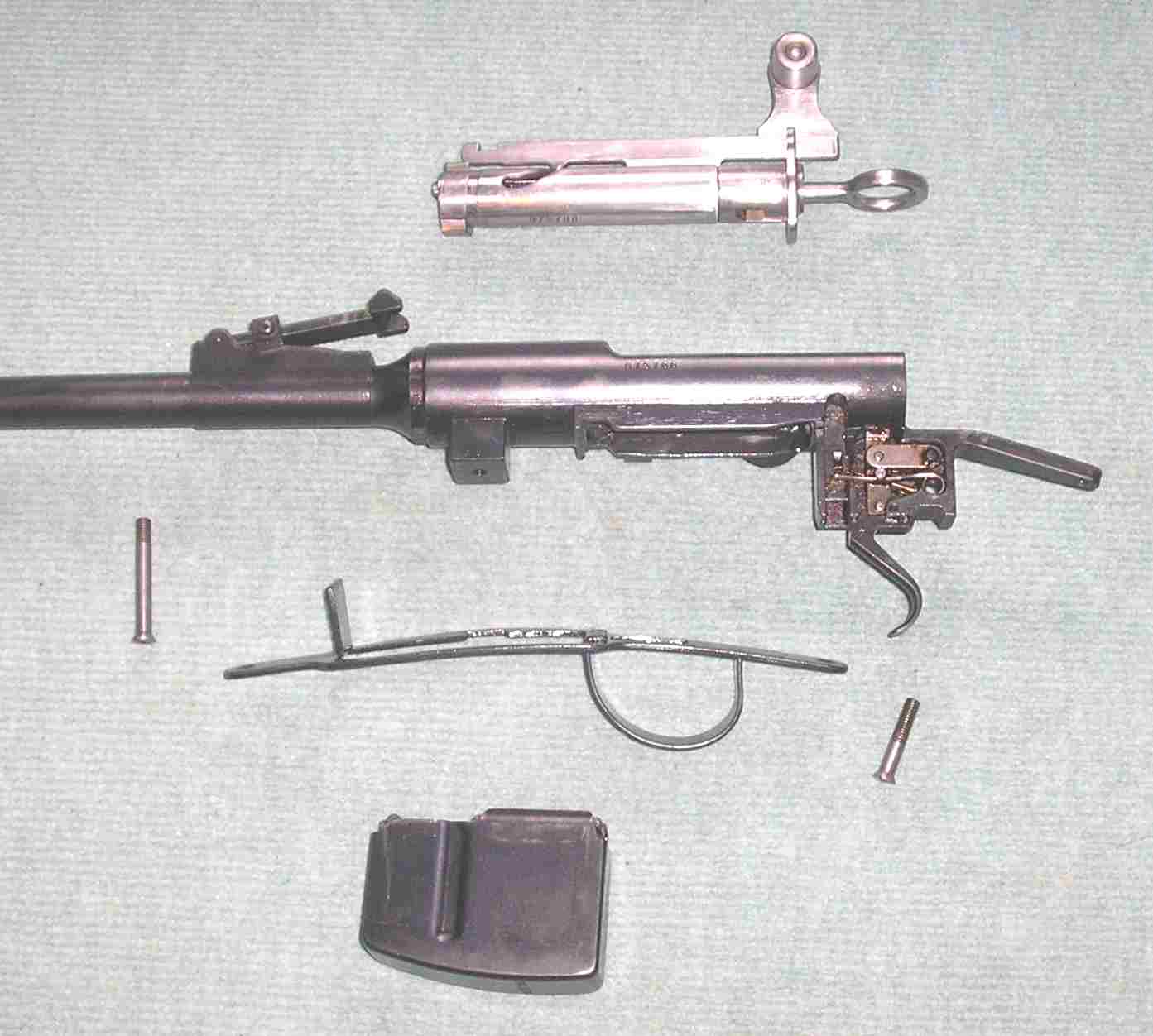

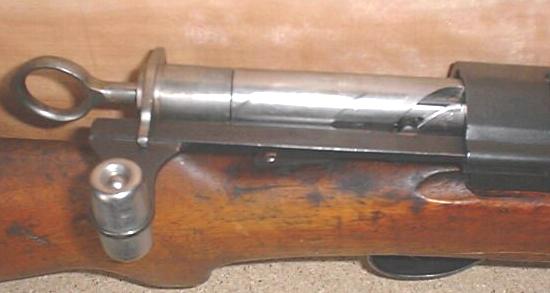

La culasse mobile à mouvement rectiligne est d'un nouveau modèle, la partie de section réduite que comportait les modèles antérieurs à été supprimée. De ce faite, le verrou est très court, il porte en tête la cuvette de tir et les tenons de verrouillage.

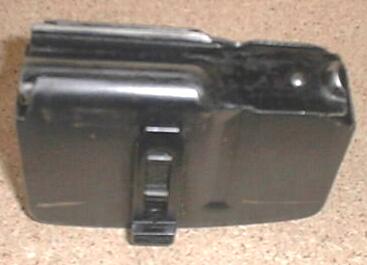

Le magasin est placé directement devant le pontet.

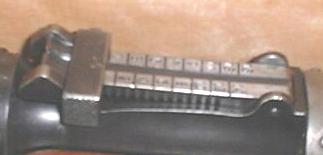

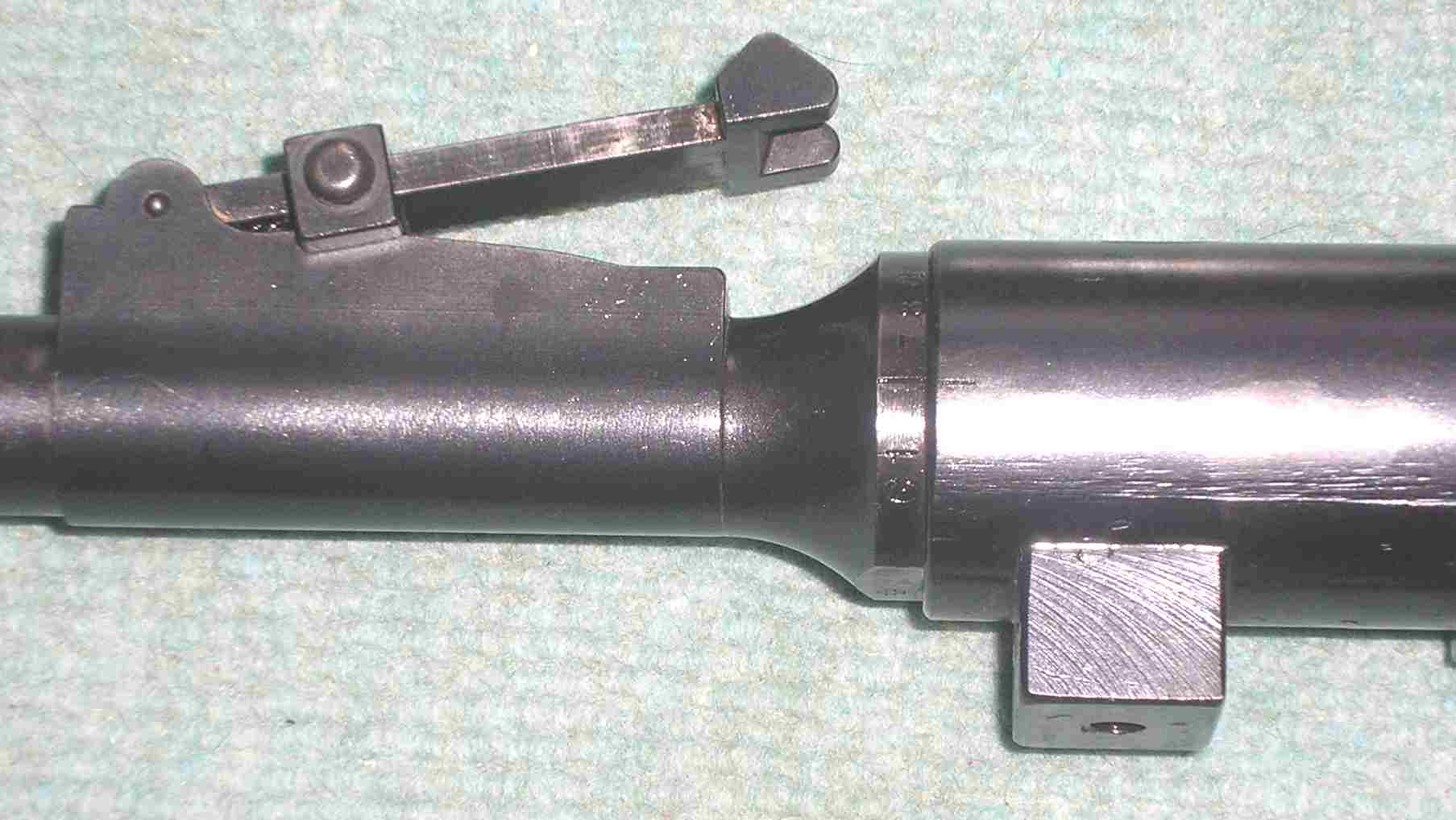

Les organes de visée sont constitués d'un guidon nu sur embase protégé par des oreilles et d'une hausse tangentielle à curseur (100 - 1 500 m).



Photo des différents organes de visée. Merci à S.M.

A modèle SAHLI de 1950.

B modèle inconnu (petite production).

C dioptre Waffenfabrick 1963.

D système de déplacement guidon.

E modèle TIP TOP de 1961.

F modèle HAMMERLI 1963.

G modèle REGULA.

H modèle VICORLI 1950.

I modèle GIREX 1951.

J modèle GÜNEL 1963.

K tube réducteur et fausse cartouche pour le tir de plomb diabolo 4,5 mm de la marque WYSS.

Manuel du soldat de 1941 (réédition 1996) du Lt. MARIOTTI

Marquages:
