Fusil Mle 1884


Origine: www.lehussard.fr


Photo: origine internet. Caractéristiques:
Calibre: 11 mm.
Munition: 11 x 59 R.
Longueur totale: 1,243 m.
Longueur avec baïonnette: 1,764 m.
Longueur du canon: 0,743 m.
Poids vide: 4,250 kg.
Capacité du magasin: 7 cartouches.
Pays: France.

Un site pour faire revivre votre Gras: Cliquez LA

Description:
La monture est d'une seule pièce à crosse anglaise. Il est maintenu au fût par une grenadière, une capucine et un embouchoir.

Le magasin tubulaire est placé dans le fût.

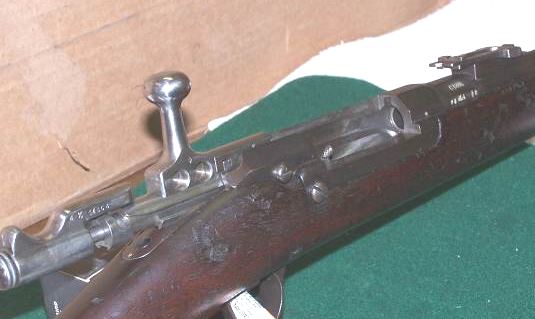

L'arme dispose d'un arrêt de répétition placé à l'intérieur du mécanisme sous le levier d'armement.

Les organes de visée sont constitués d'une hausse a planchette permettant le tir jusqu'à 1300 m, d'une rallonge pour le tir jusqu'à 2000m et d'un guidon triangulaire sur embase.

Toutes les pièces métalliques sont bronzées, à l'exception de la culasse, du pontet, du battant de bretelle et de la plaque de couche qui sont polis.

Les modifications:
Par rapport au Mle 1878, l'embouchoir est différent et l'embout du magasin présente une protubérance.
Le chien est plus petit.

Marquages:

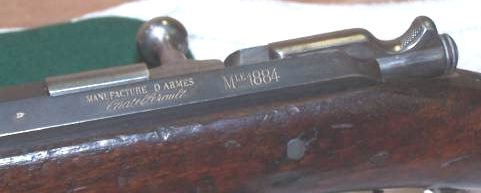

Sur le pan intermédiaire gauche de la boîte culasse:

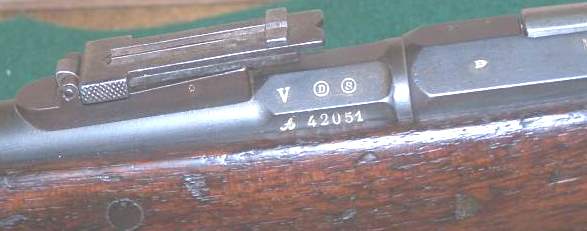

Sur le pan intermédiaire gauche du canon, les initiales du fournisseur de l'acier du canon, le poinçon du directeur et celui du contrôleur de l'arme finie:

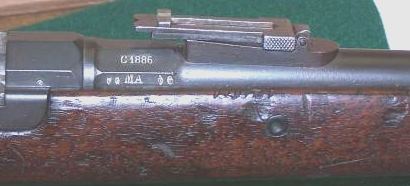

Sur le pan intermédiaire droit, l'initiale de la manufacture et l'année de fabrication, sur le pan latéral droit, les mettres M.A.:



Variante 1874/84: Cette arme provient d'une transformation du fusil Gras. L'arme ne possède pas de baguette, elle conserve les deux garnitures du Mle 1874 embouchoir et grenadière légèrement transformé.

Ce fusil possède une petite originalité sous la forme de son levier de sélection de tir, dont la tête quadrillée apparaît à l'arrière et sur le côté droit de la boîte de culasse.

Ce levier commande le butoir de descente d'auget:

- Vers l'arrière pour le mode répétition.
- Vers l'avant blocage de l'auget pour le tir coup par coup.
