Type: Mle L1 A3
| Longueur | 304 mm |
| Longueur de la lame | 204 mm |
| Largeur de la lame | 24 mm |
| Epaisseur de la lame | 6,6 mm |
| Diamètre intérieur de la douille | 14,8 mm |

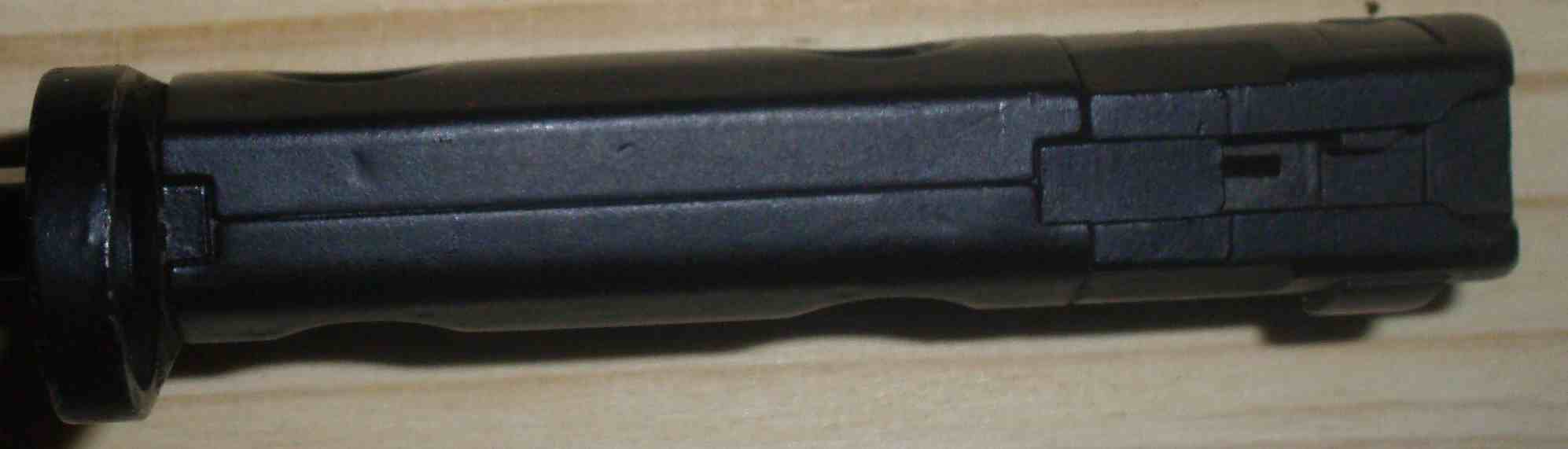

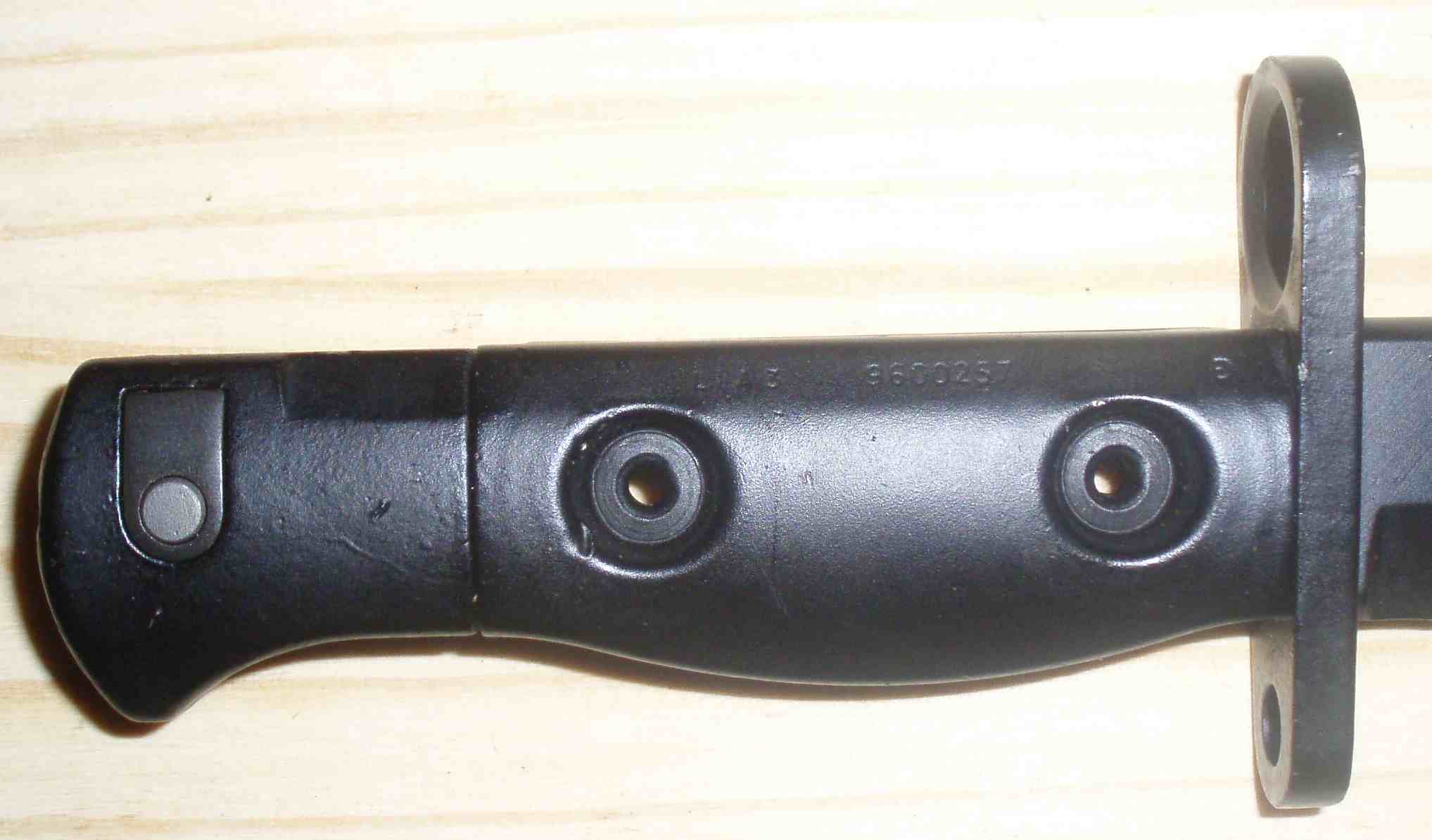

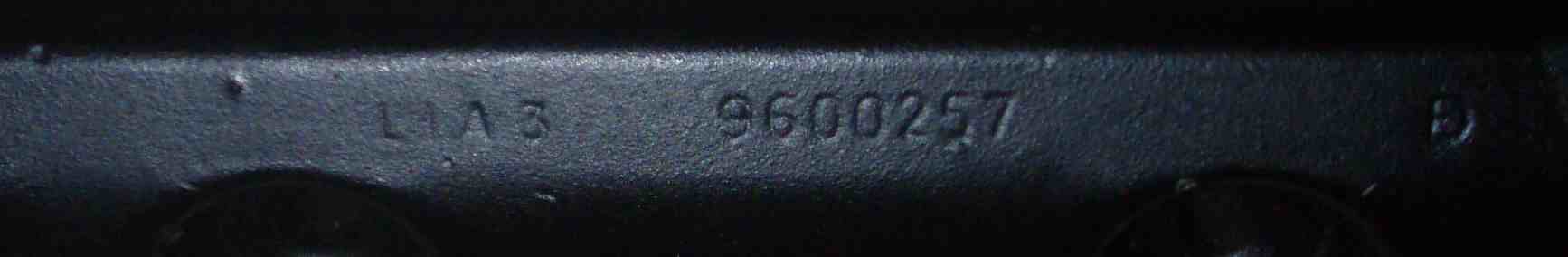

Poignée: Rainure en T. Plaquettes en acier embouti fixées par deux rivets placés dans deux logements circulaires. Elles portent la mention LIA3 suivi du numéro d'identification 9600257. Le bouton-poussoir est simplifié. La finition de l'ensemble est bronzée noir.
Lame: A gouttière sur chaque face et extrémité Boxie.

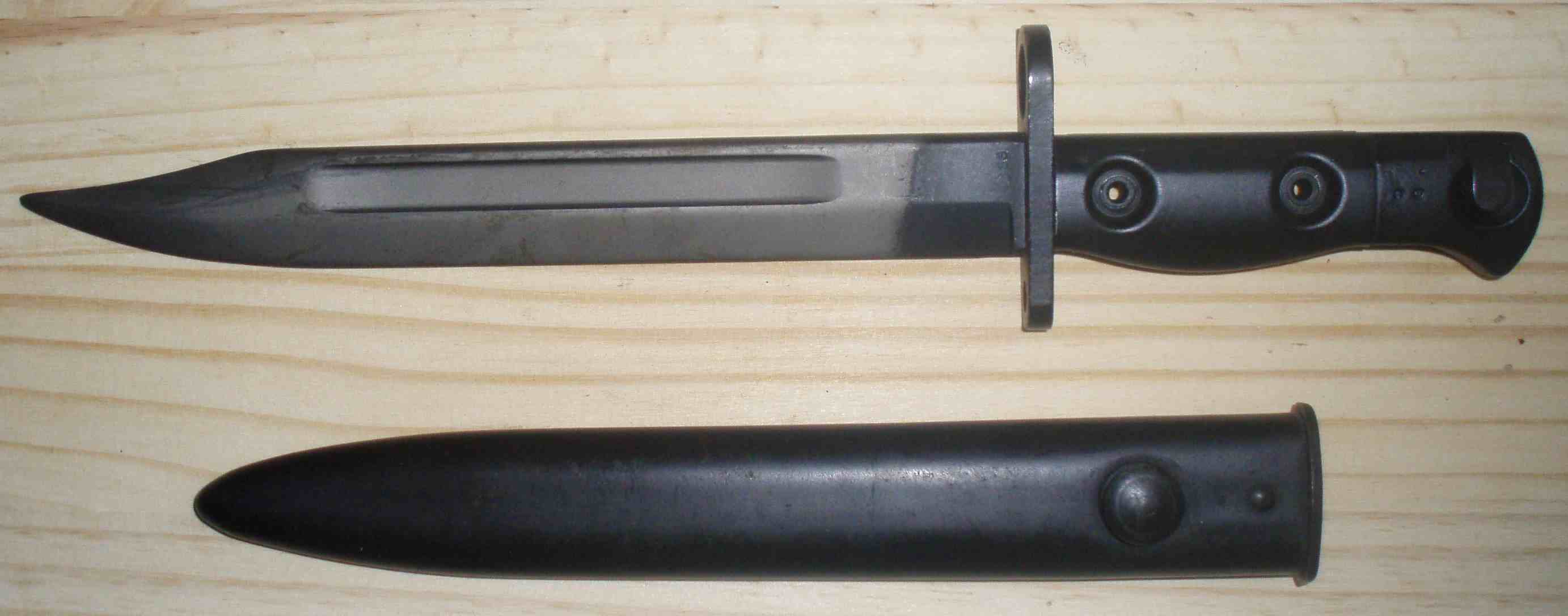

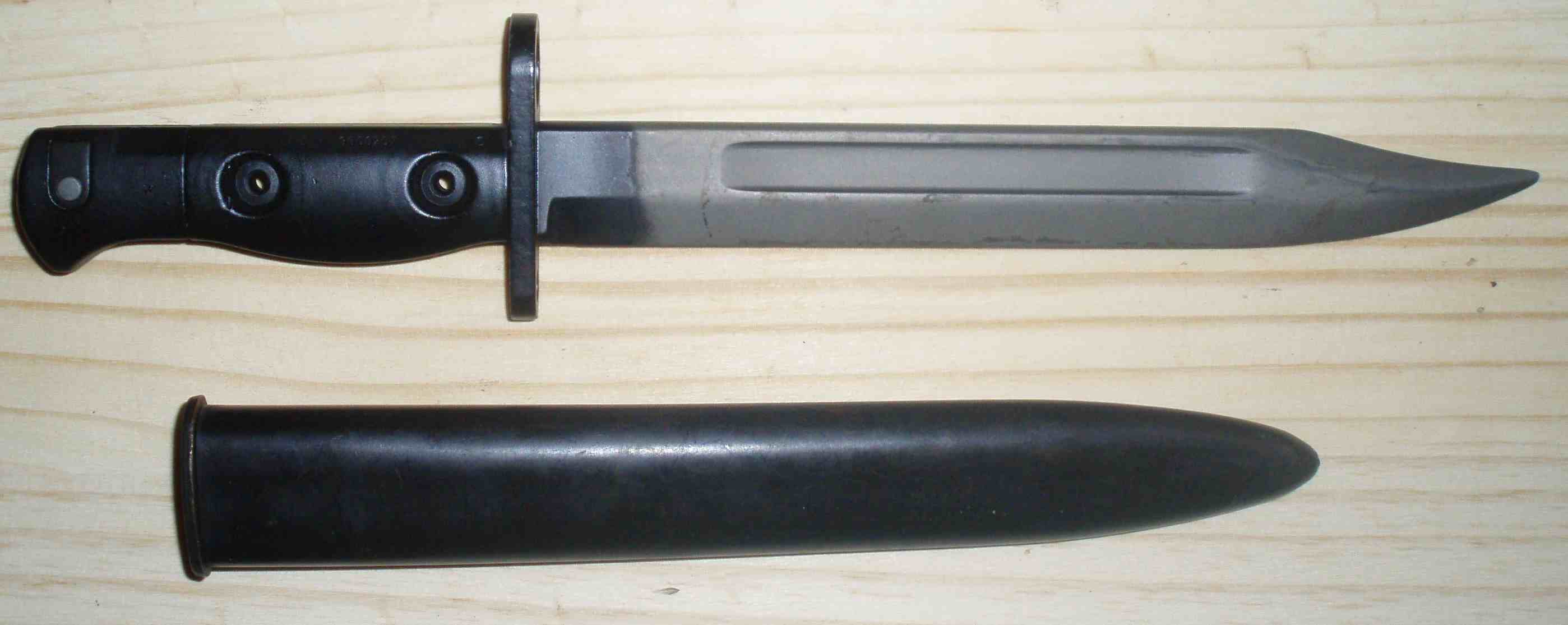

Fourreau: En acier, peint en noir, c'est le fourreau standard de toutes les baïonnettes anglaises à lame Bowie.

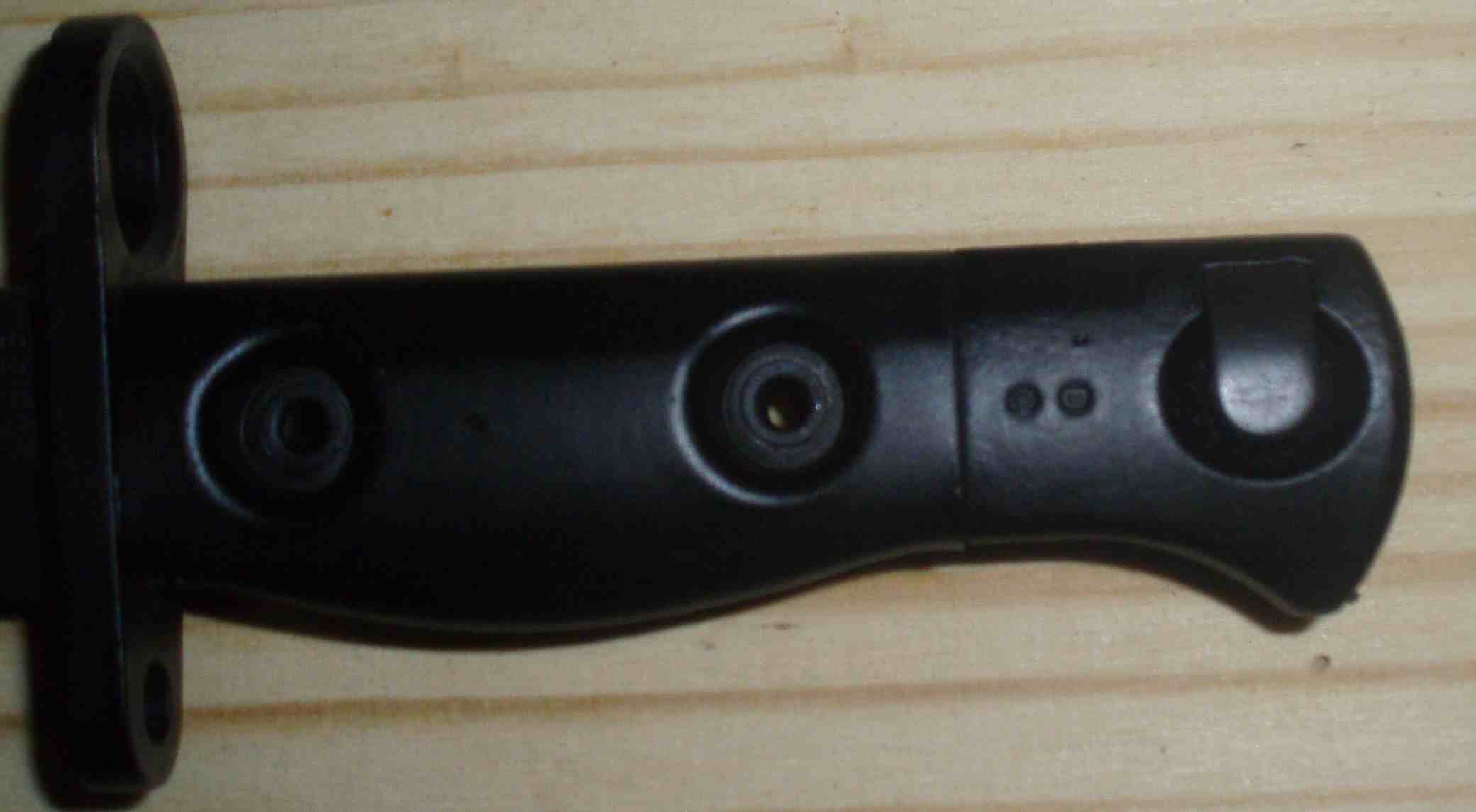

Remarques: La LIA3 marque une étape dans l'évolution des baïonnettes de cette série, par la modification du bouton-poussoir. Celui des modèles précédents était proéminent, ce qui rendait possible le déverrouillage accidentel de la baïonnette. La LIA3 à donc été doté d'un bouton-poussoir qui est mis en forme suivant le contour du pommeau et logé dans une dépression circulaire qui y est aménagée.
Il existe un certain nombre d'exemplaires de transition. Sur certaines baïonnettes comportant des pommeaux de type antérieur une cavité a été fraisée pour y loger le, bouton-poussoir initial. Dans ce cas, le marquage indiquant le modèle est placé au dos de la poignée et non sur les plaquettes.
Parfois on a utilisé, avec des pommeaux de type LIA3 et un bouton-poussoir adoptant le nouveau profil, des plaquettes de L1A1 dont le marquage a été barré et remplacé par celui du nouveau modèle.
Arme: F.A.L. L1A1.
|
|
|
