Mannlicher Schönauer 1903 et 1903/14

Mannlicher Schönauer 1903 et 1903/14

Mannlicher Schönauer 1903 et 1903/14

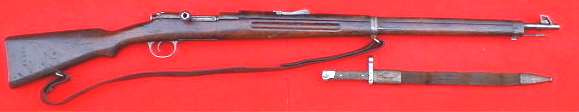

Origine: www.CollectibleFirearms.com

Caractéristiques:

Calibre: 6,5 mm.
Munition: 6,5 mm Mannlicher Schönauer.
Longueur totale: 1,225 m.
Longueur du canon: 0,725 m.
Poids vide: 3,750 kg.
Capacité du magasin: 5 cartouches.
Pays: Grèce.

Description:

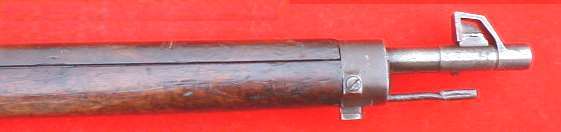

La monture est d'une seule pièce avec crosse à poignée demi-pistolet. Le garde-main recouvre le canon sur toute la longueur du fût auquel il est maintenu par une grenadière et une capucine.

Une baguette se trouve sous le canon.


Origine: www.CollectibleFirearms.com

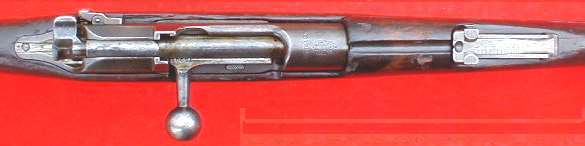

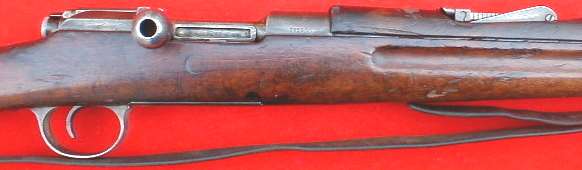

La culasse mobile est à verrou, elle est formée d'un corps cylindrique avec levier d'armement droit et d'une tête mobile qui porte les deux tenons de verrouillage. L'extracteur est rotatif à griffe.

Le magasin est rotatif, il est alimenté par un clip de cinq cartouches.

Le levier de sûreté est rotatif, il est placé derrière le chien. Tourné à gauche, il permet le tir, à droite, il indique que l'arme est à la sûreté.

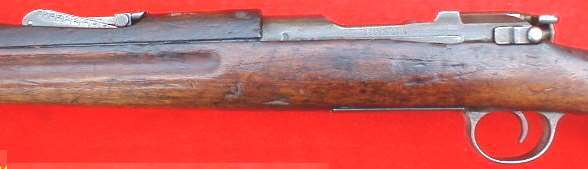

Les organes de visée sont constitués d'un guidon nu et d'une hausse à curseur.


Origine: www.CollectibleFirearms.com

Modèle 1903/14:
La modification du Mle 1903 consiste dans:

- le raccourcissement du garde-main qui ne vas pas au-delà de la capucine. Dans le cas de l'arme illustrant cette fiche, l'arme à conserver son garde-main long,
- la modification de la graduation de la hausse,
- le profil de la poignée demi-pistolet.

Constructeurs:
Usine de Steyr, Autriche.




Origine: www.CollectibleFirearms.com

Sociétà Italia Ernesto Breda, Brescia, Italie.
