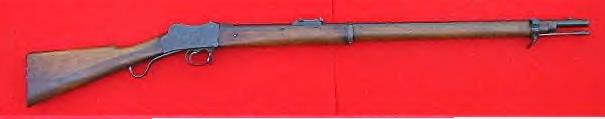

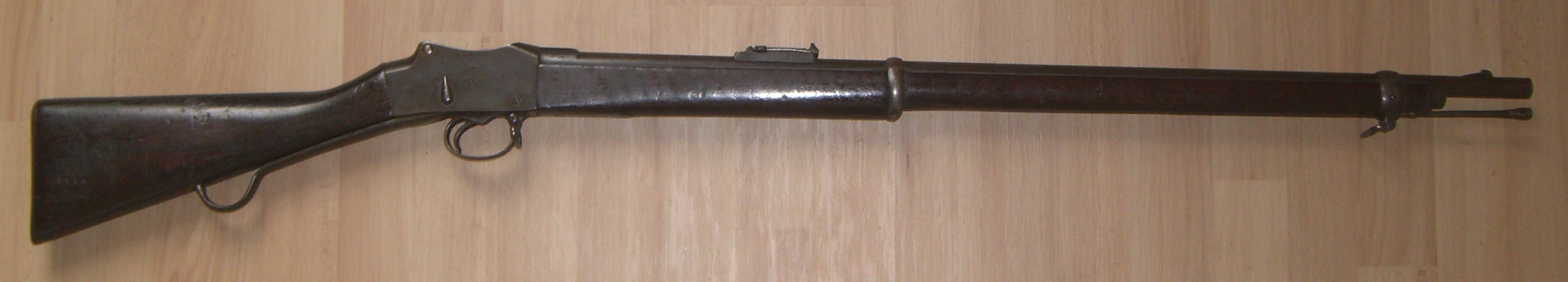

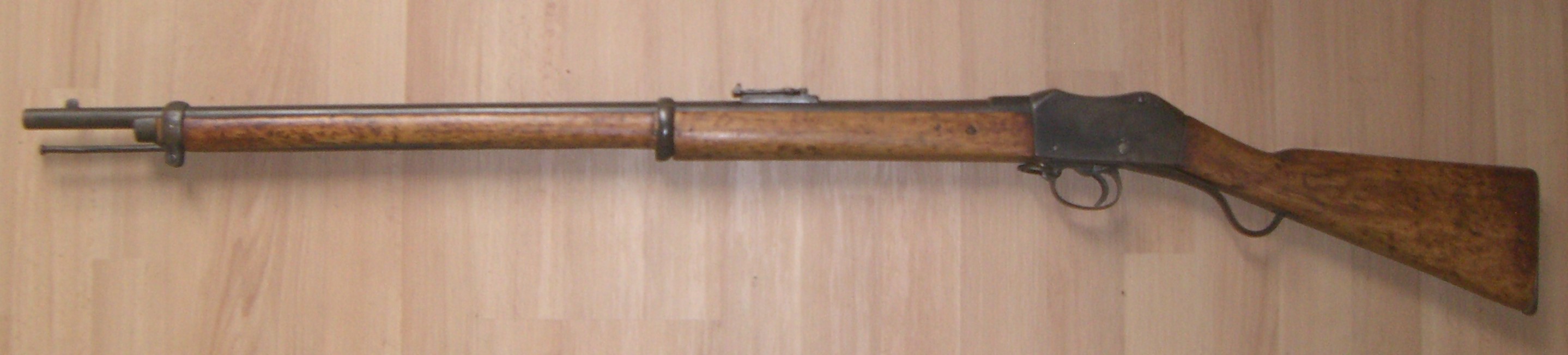

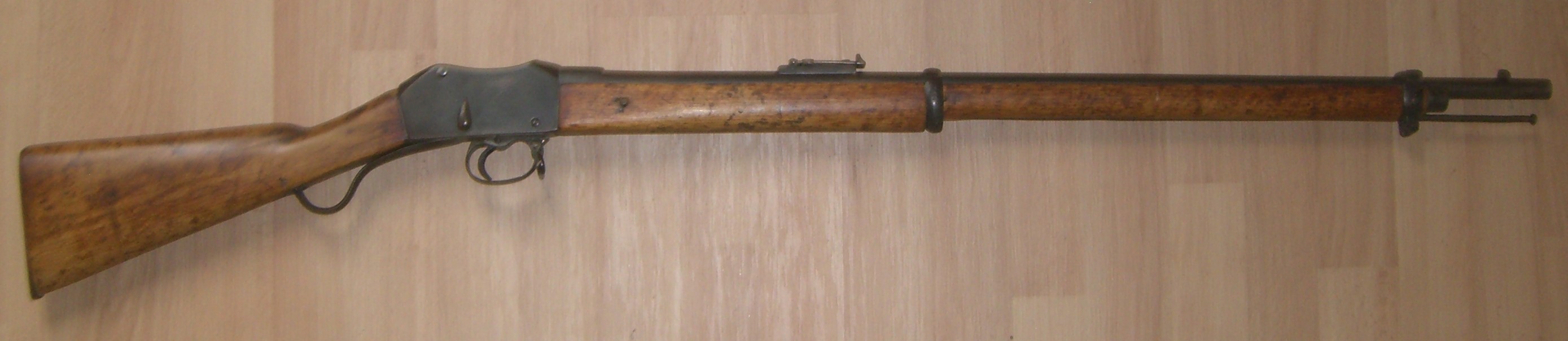

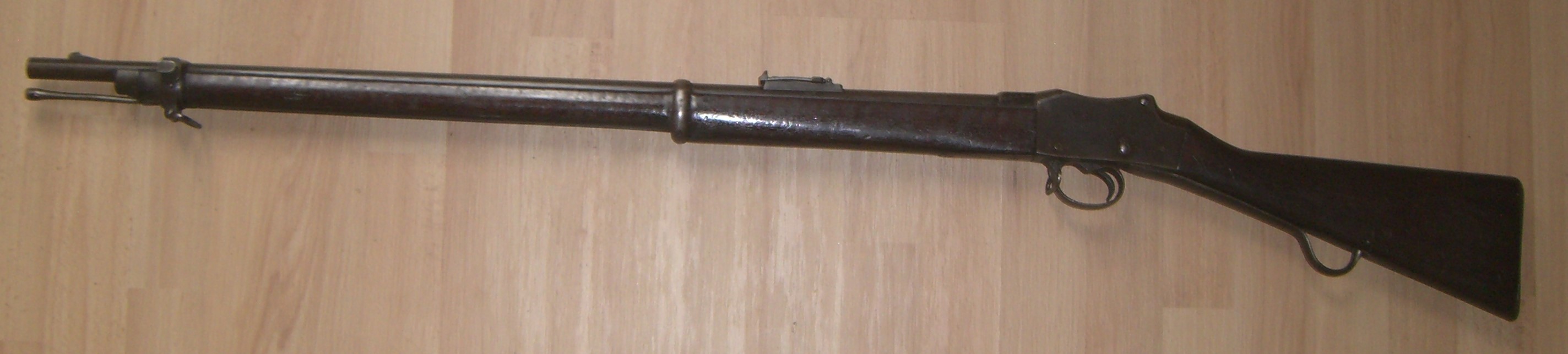

Martini-Henry Mk I, II, III et IV

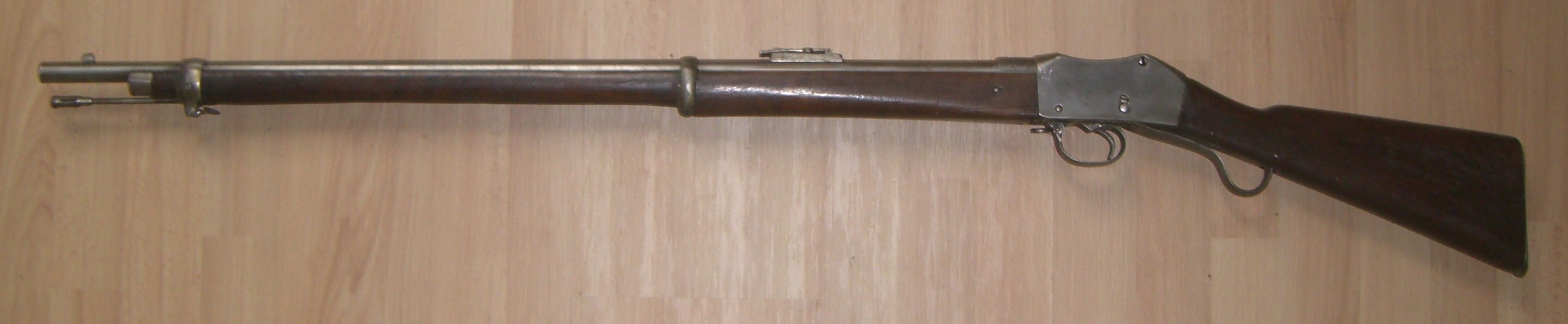

Mark II
Caractéristiques:
Calibre: 11,43 mm.
Munition: .577/450 Martini-Henry.
Longueur totale: 1,257 m.
Longueur du canon: 0,840 m.
Poids vide: 3,970 kg.
Capacité du magasin: 1 coup.
Pays: Grande-Bretagne.
Description:

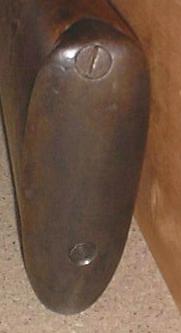

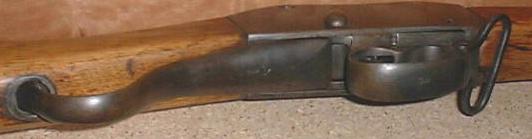

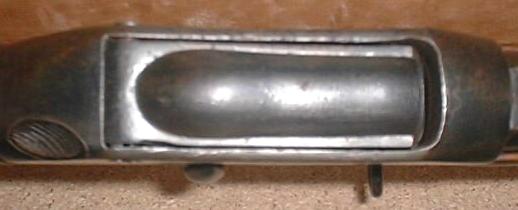

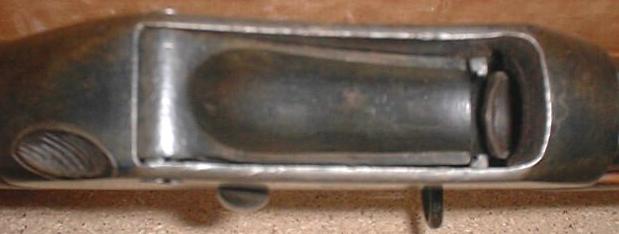

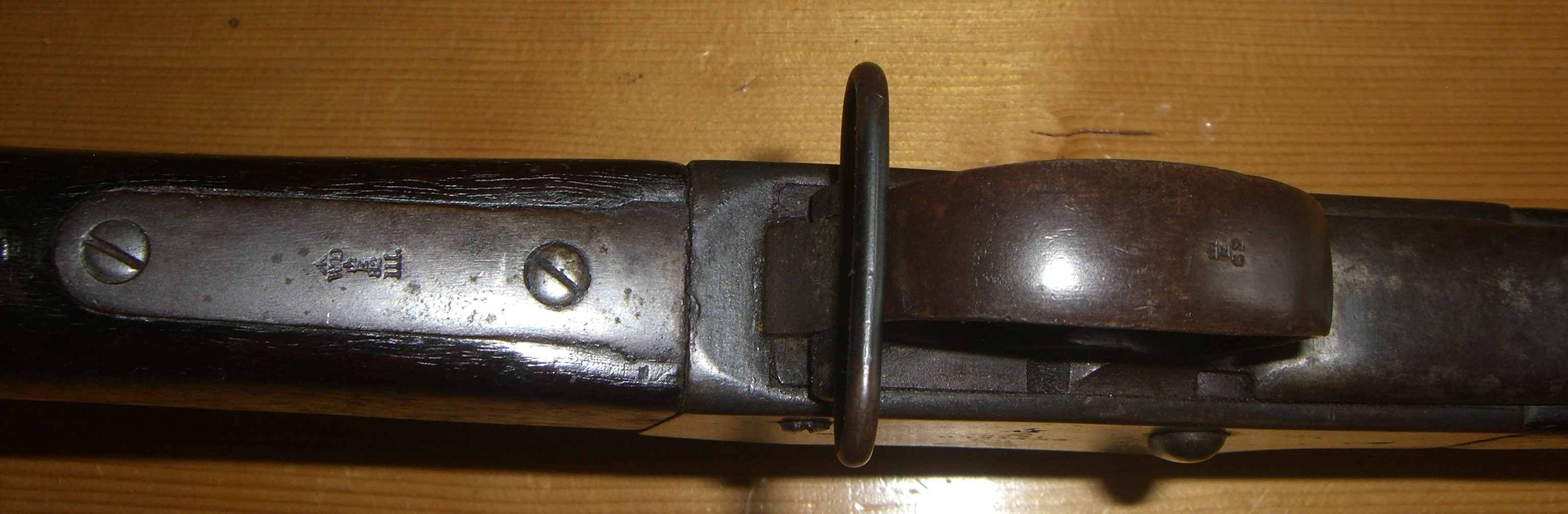

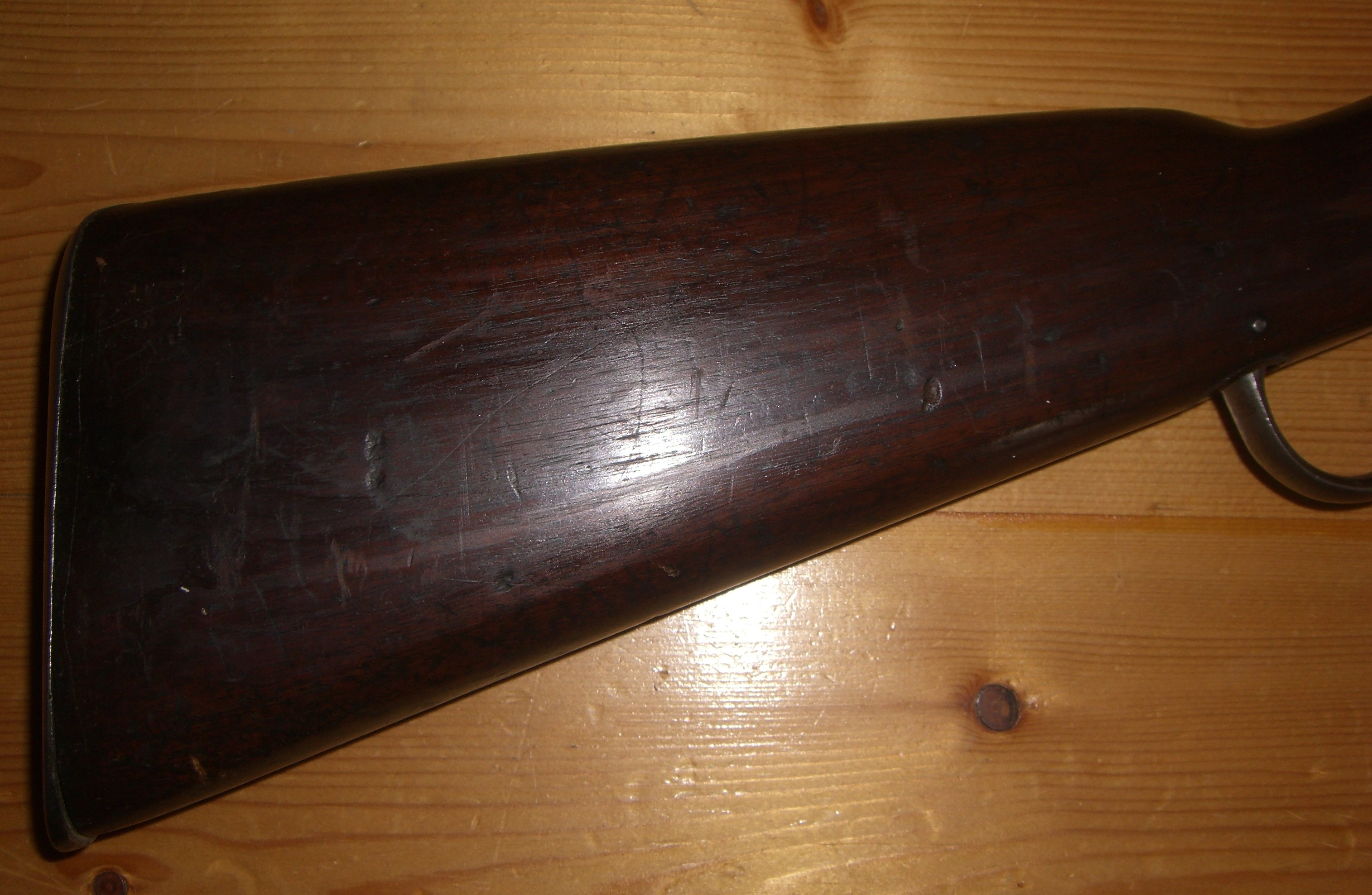

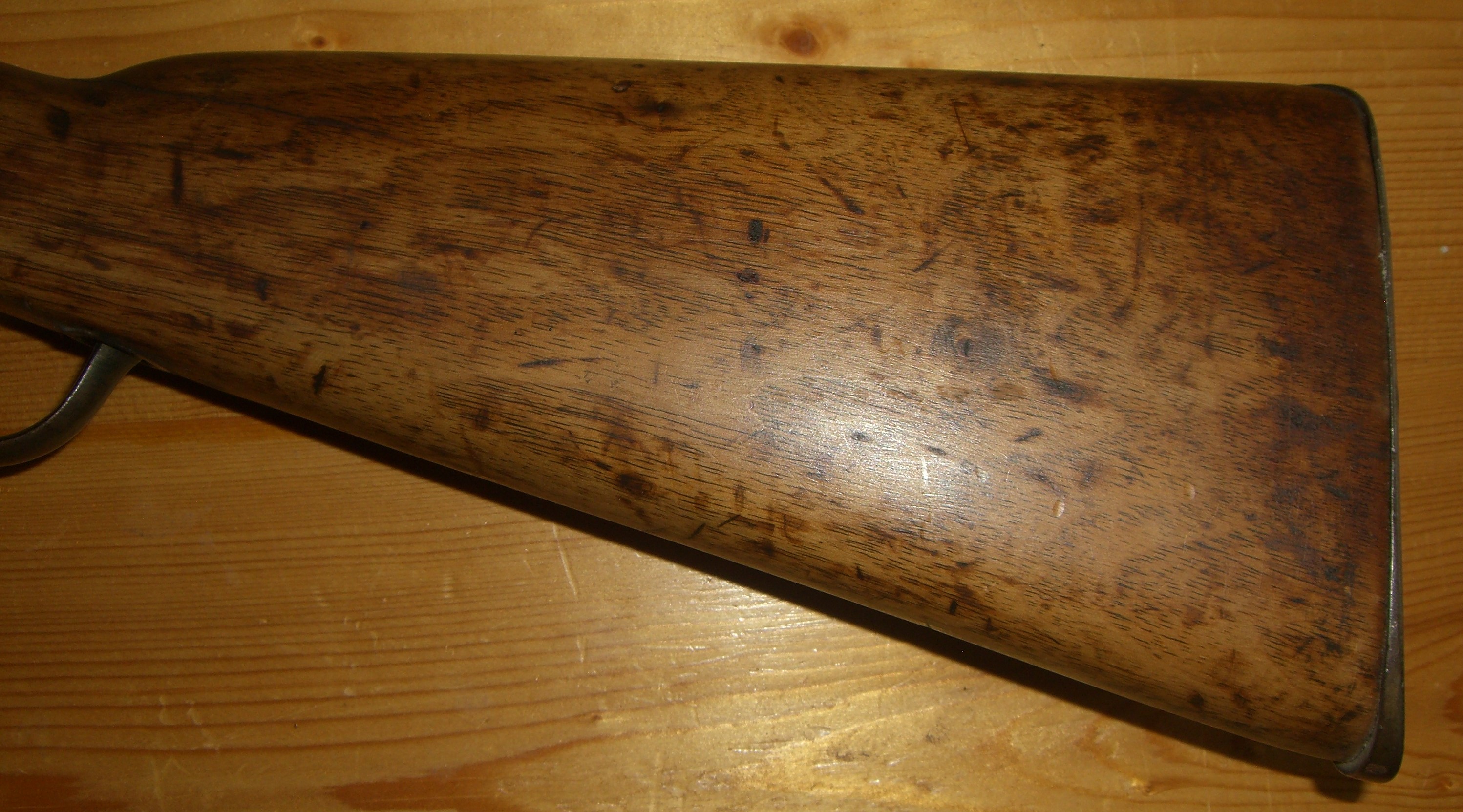

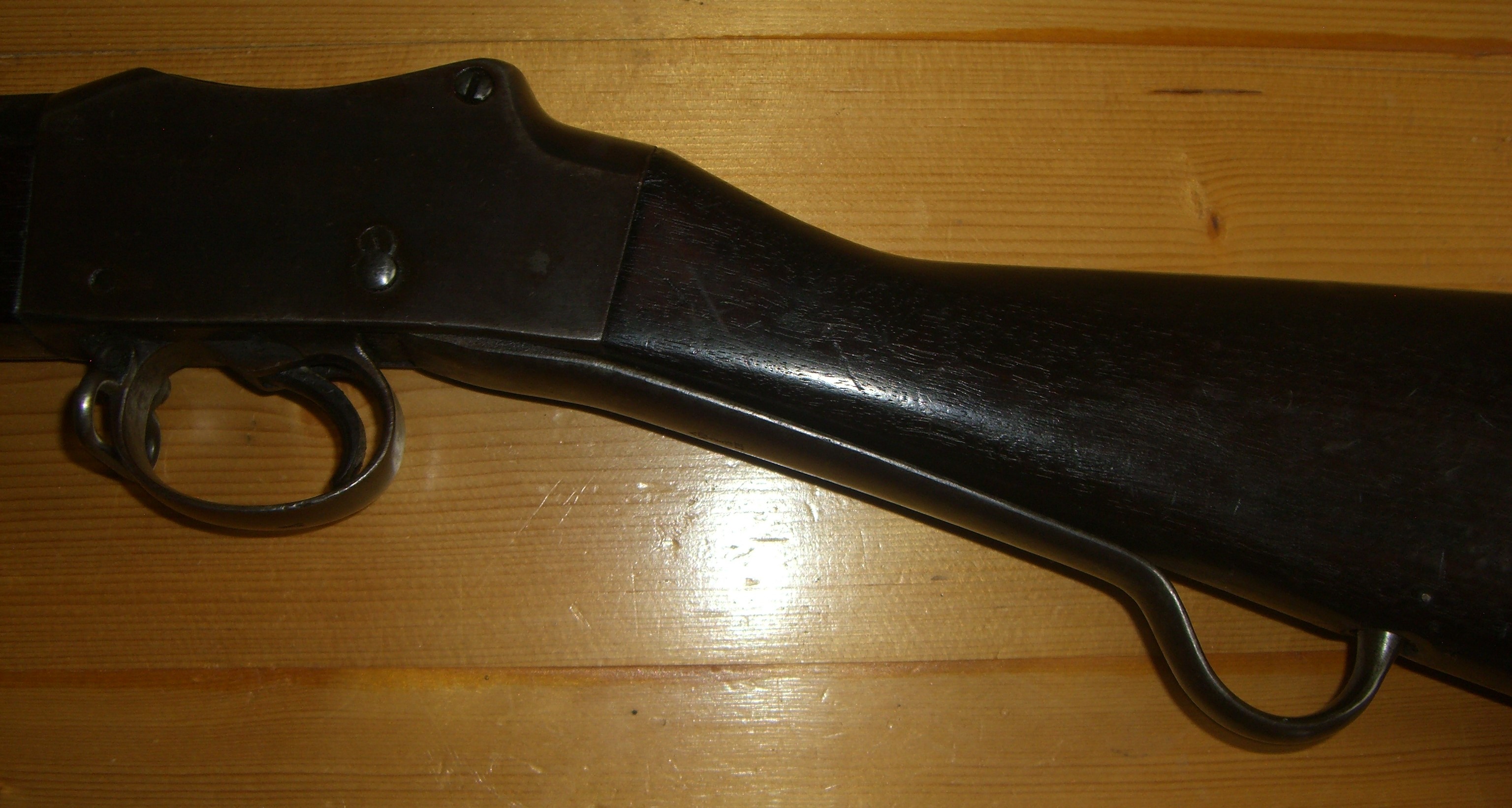

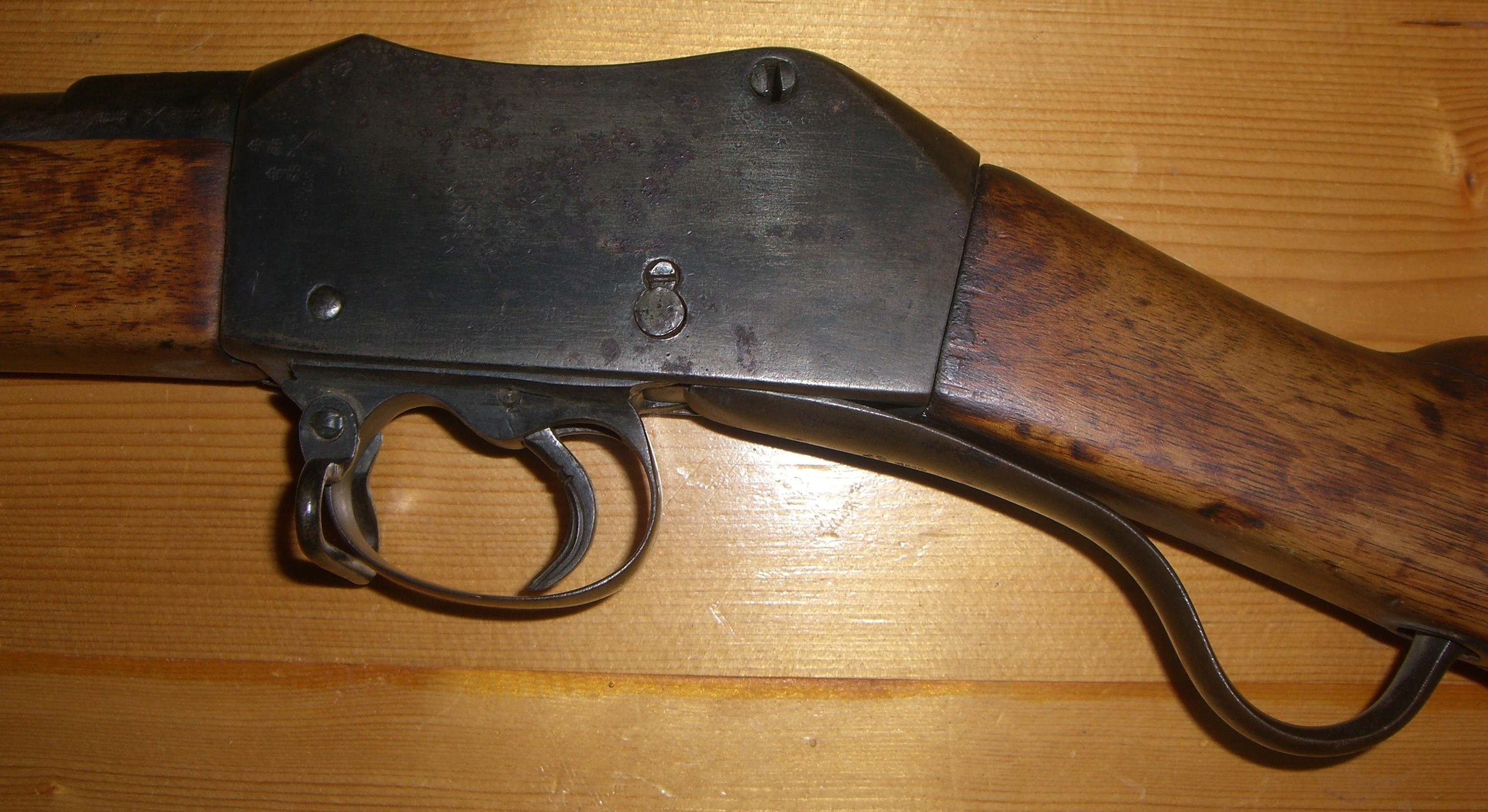

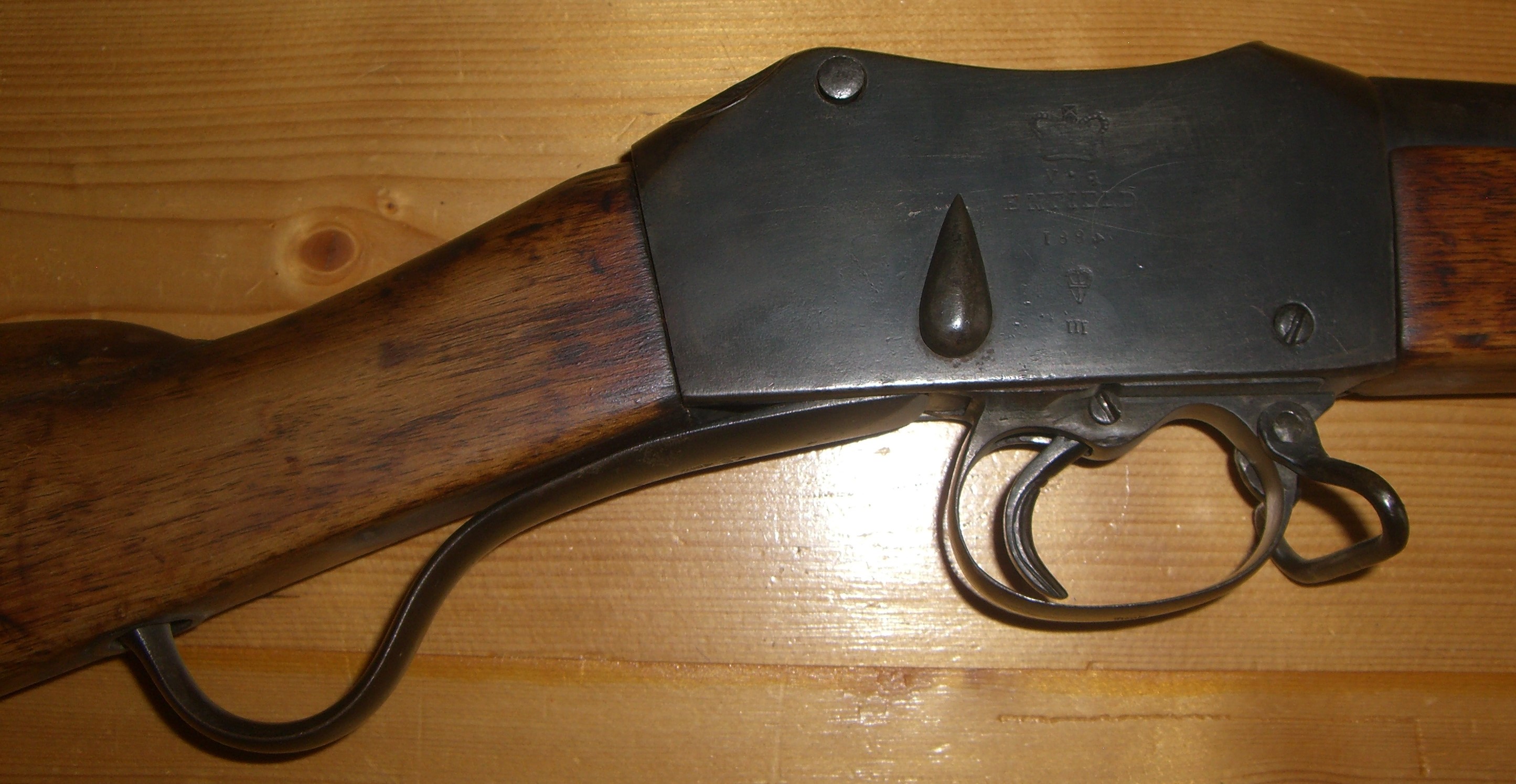

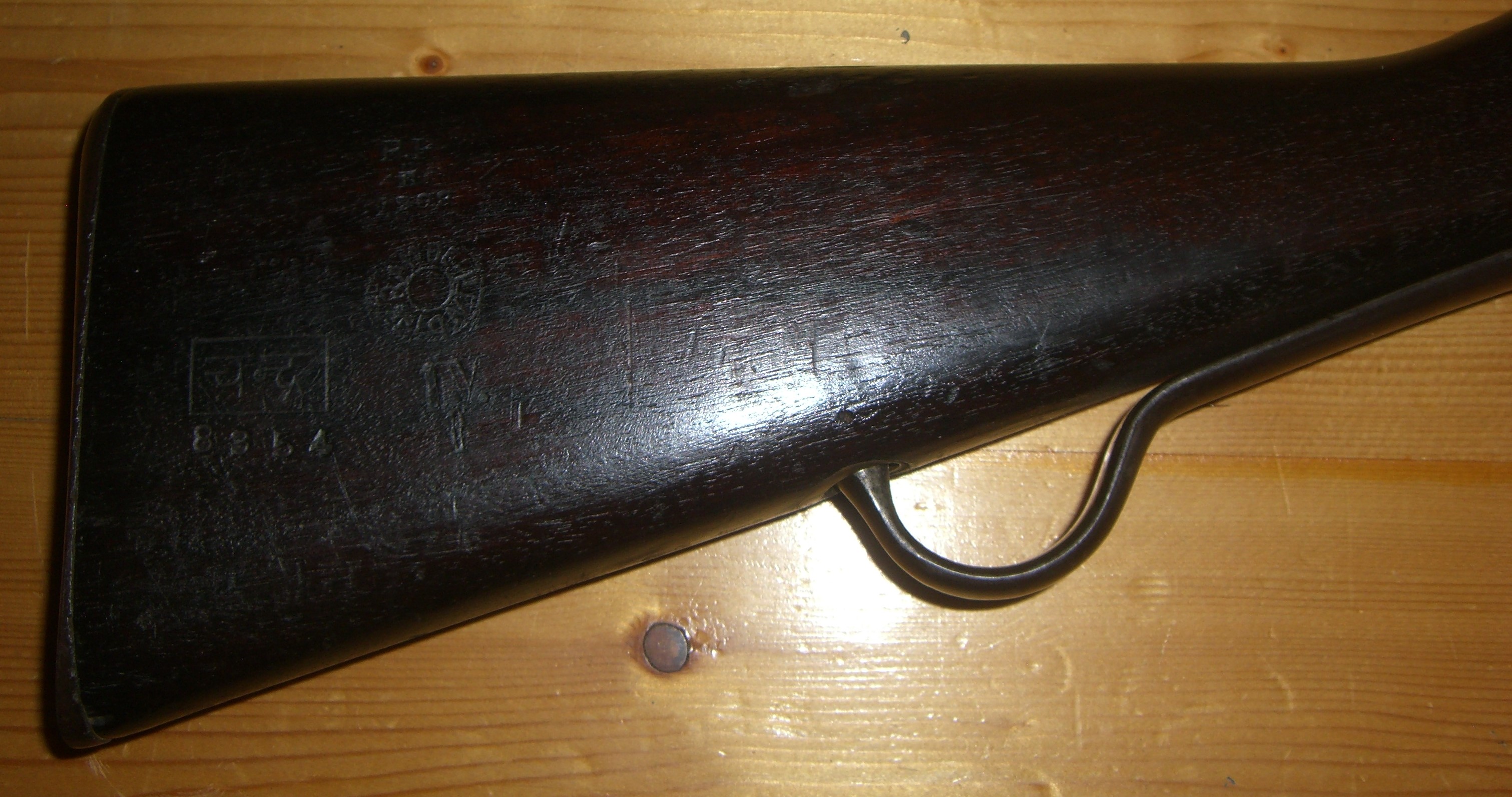

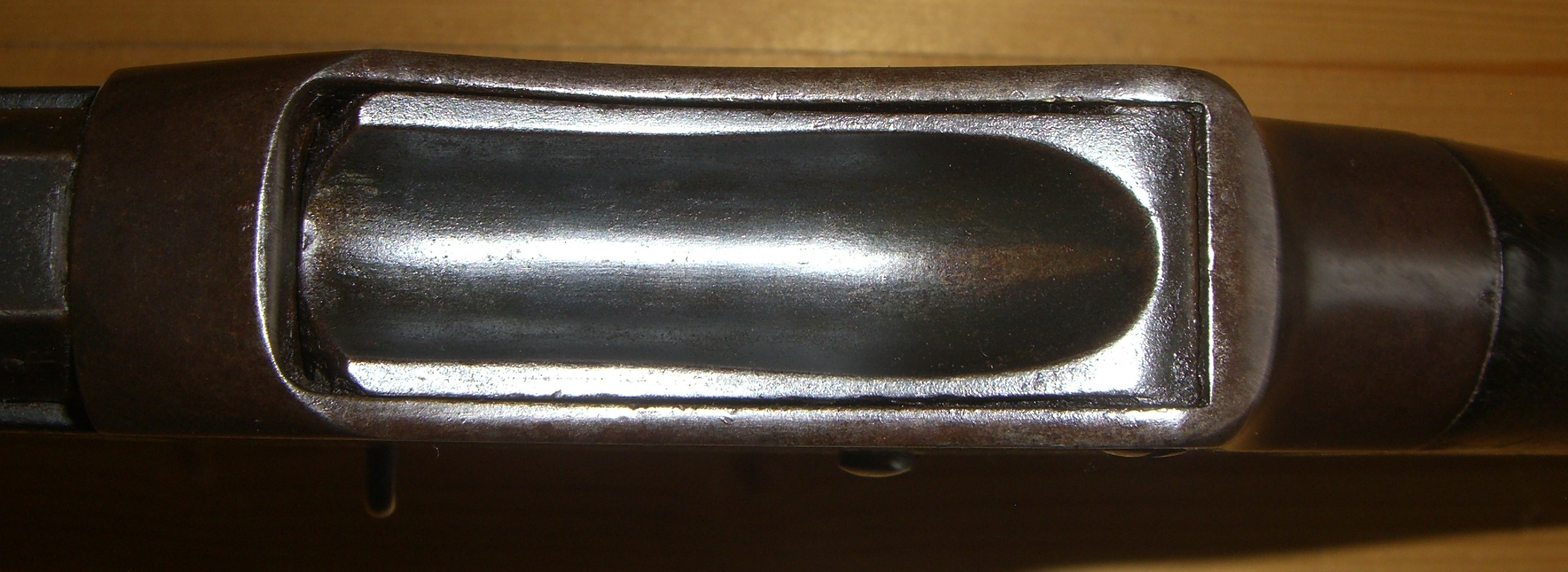

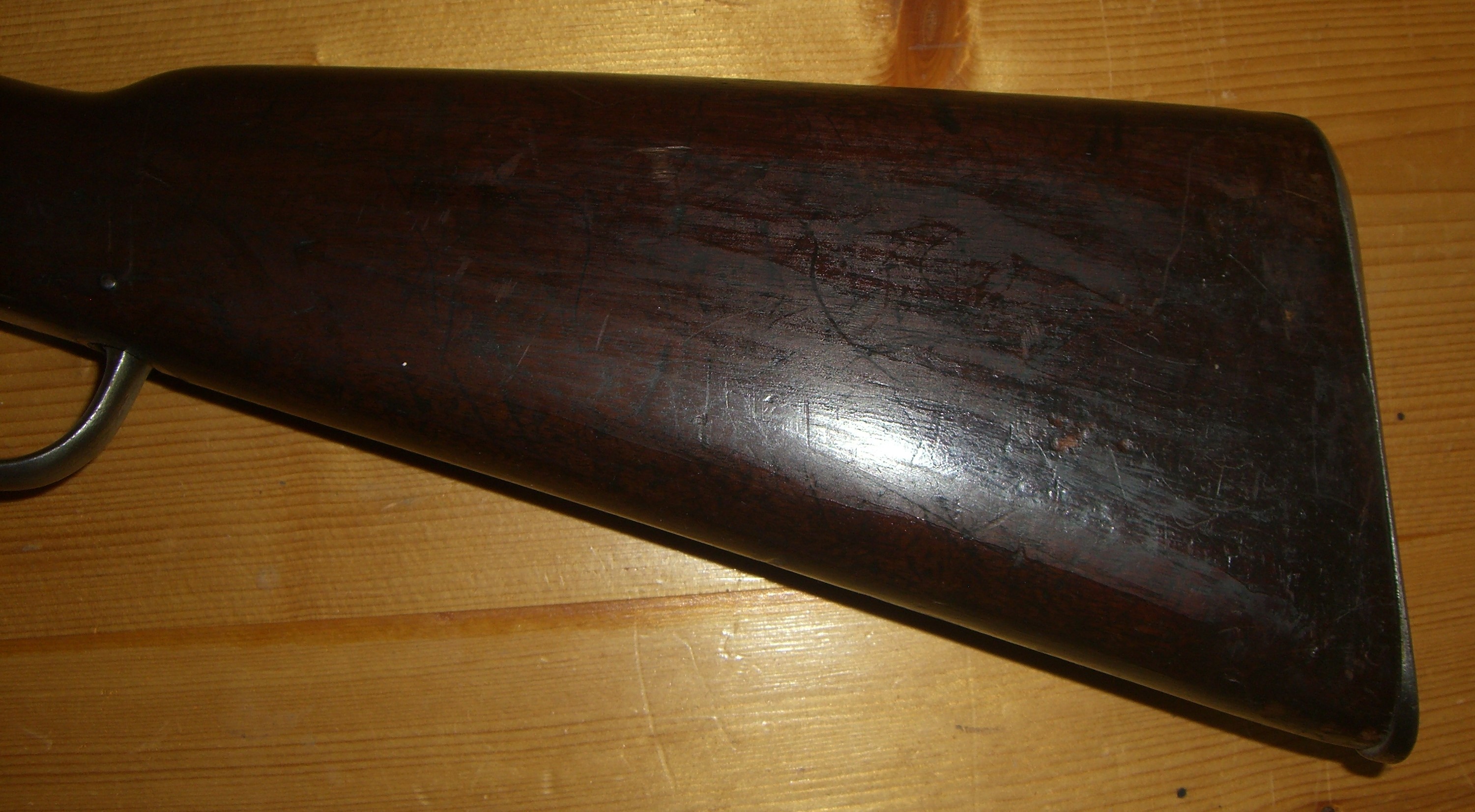

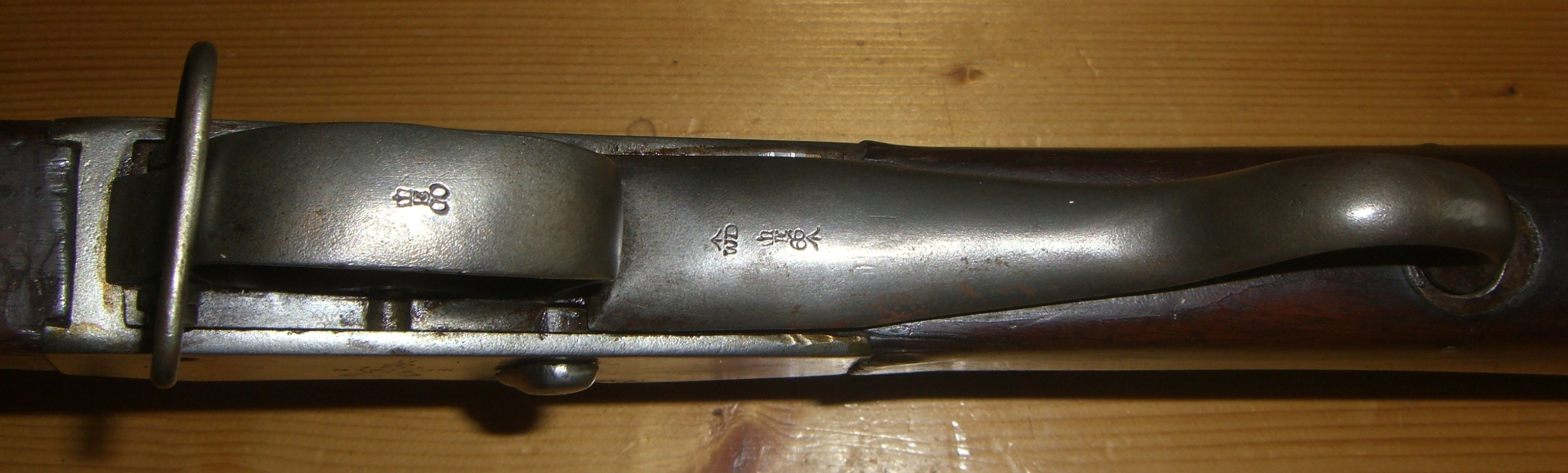

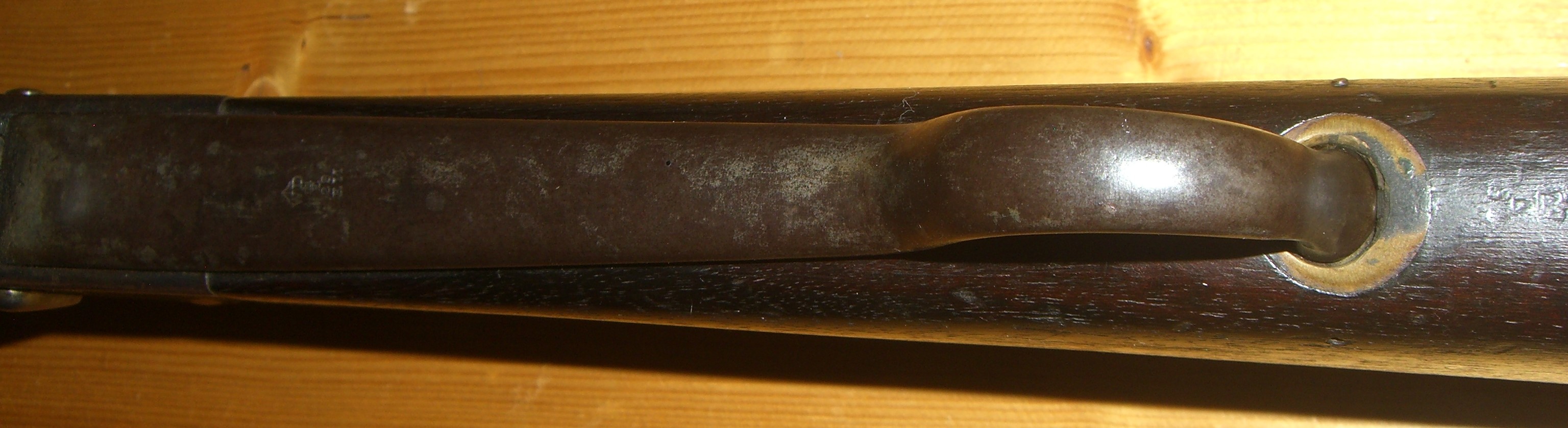

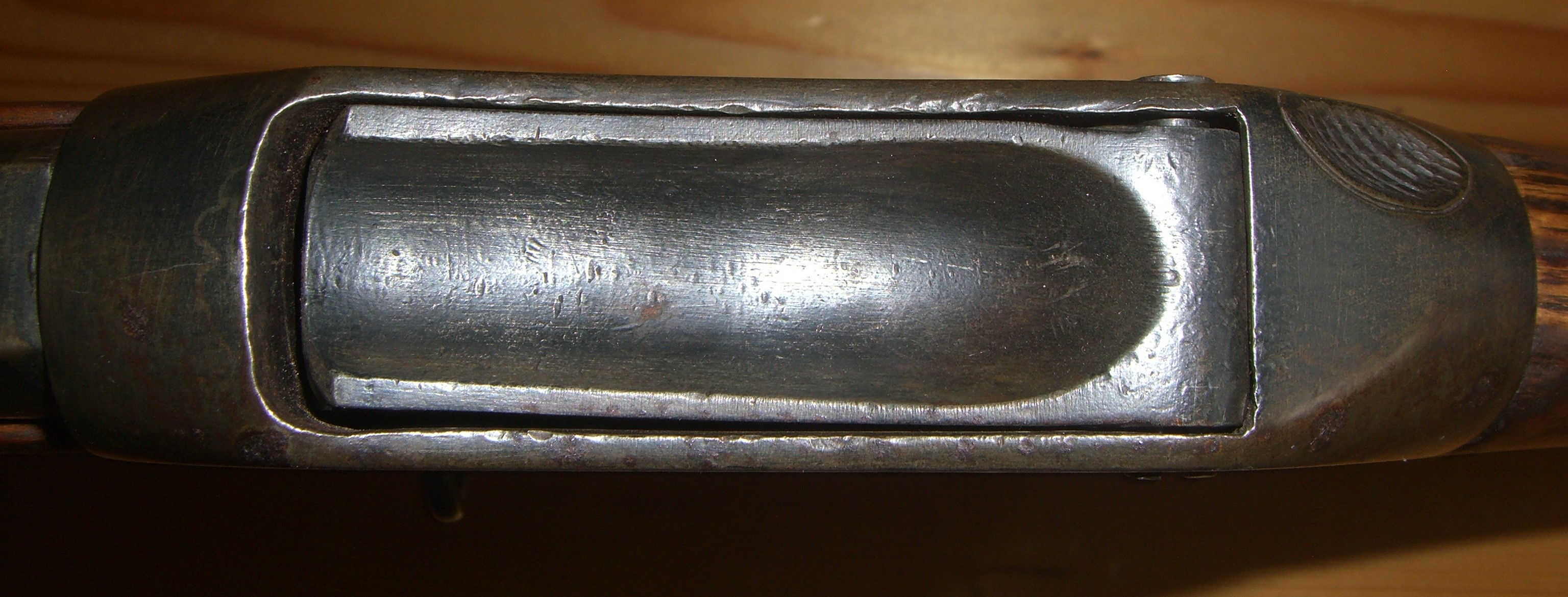

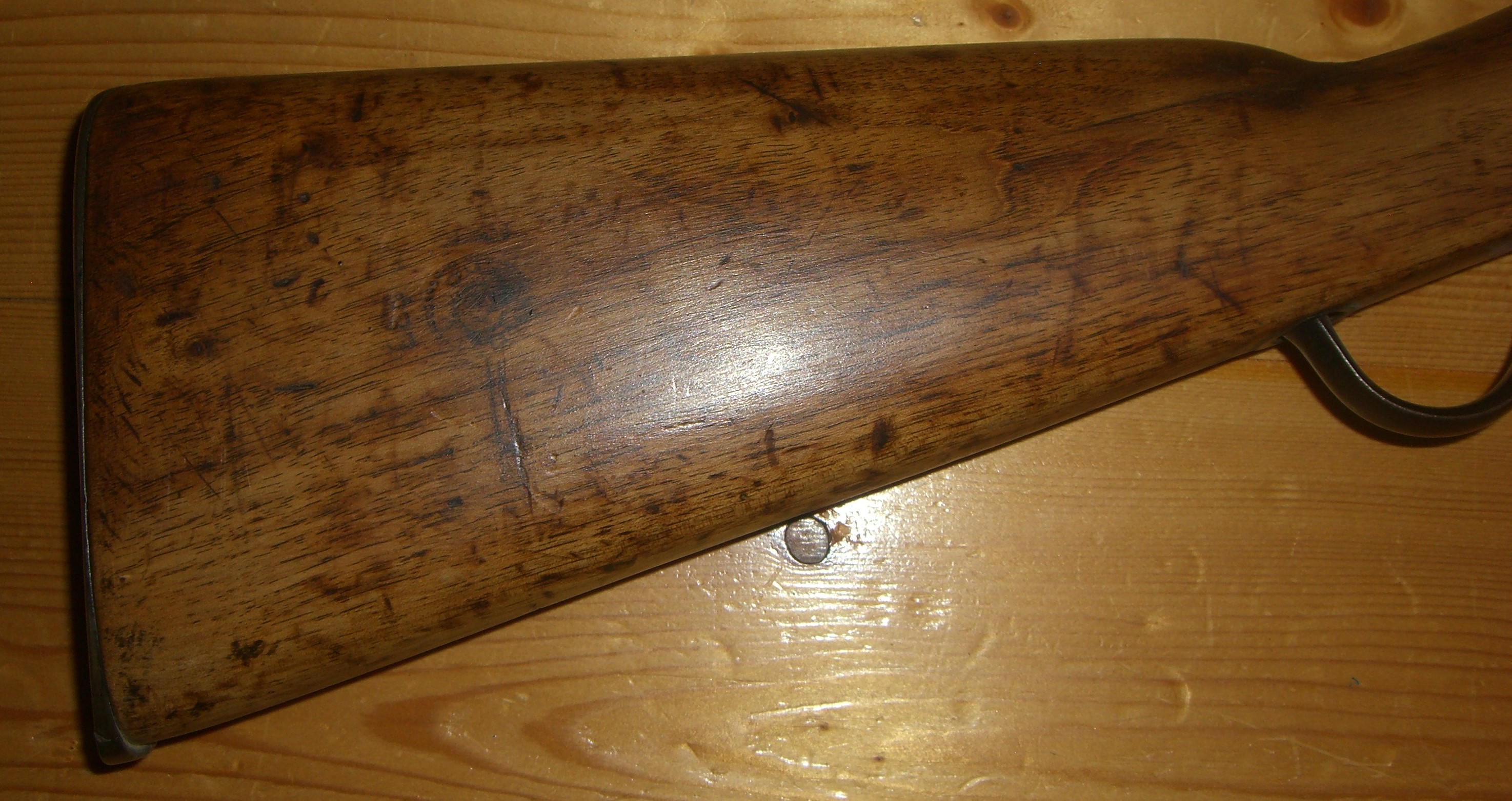

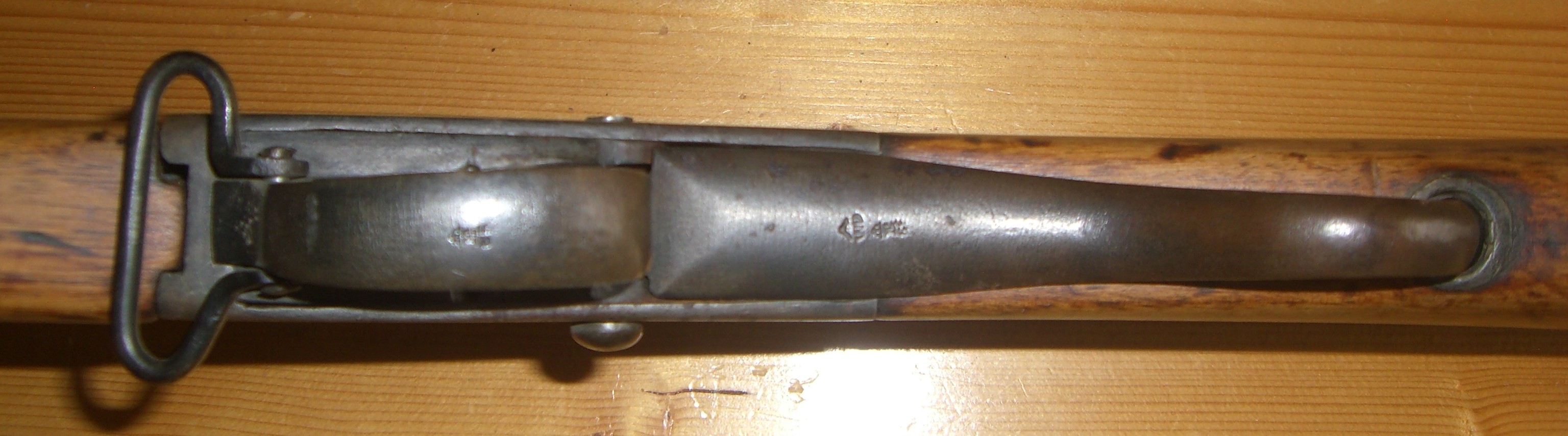

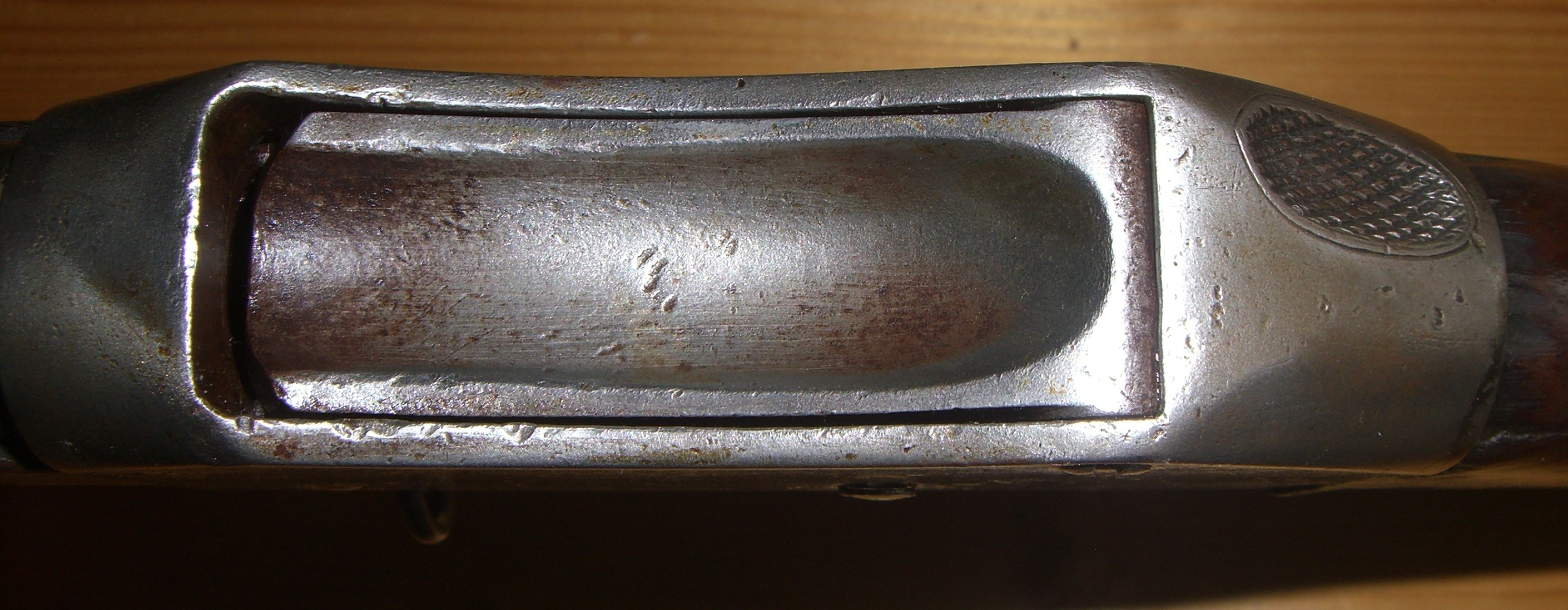

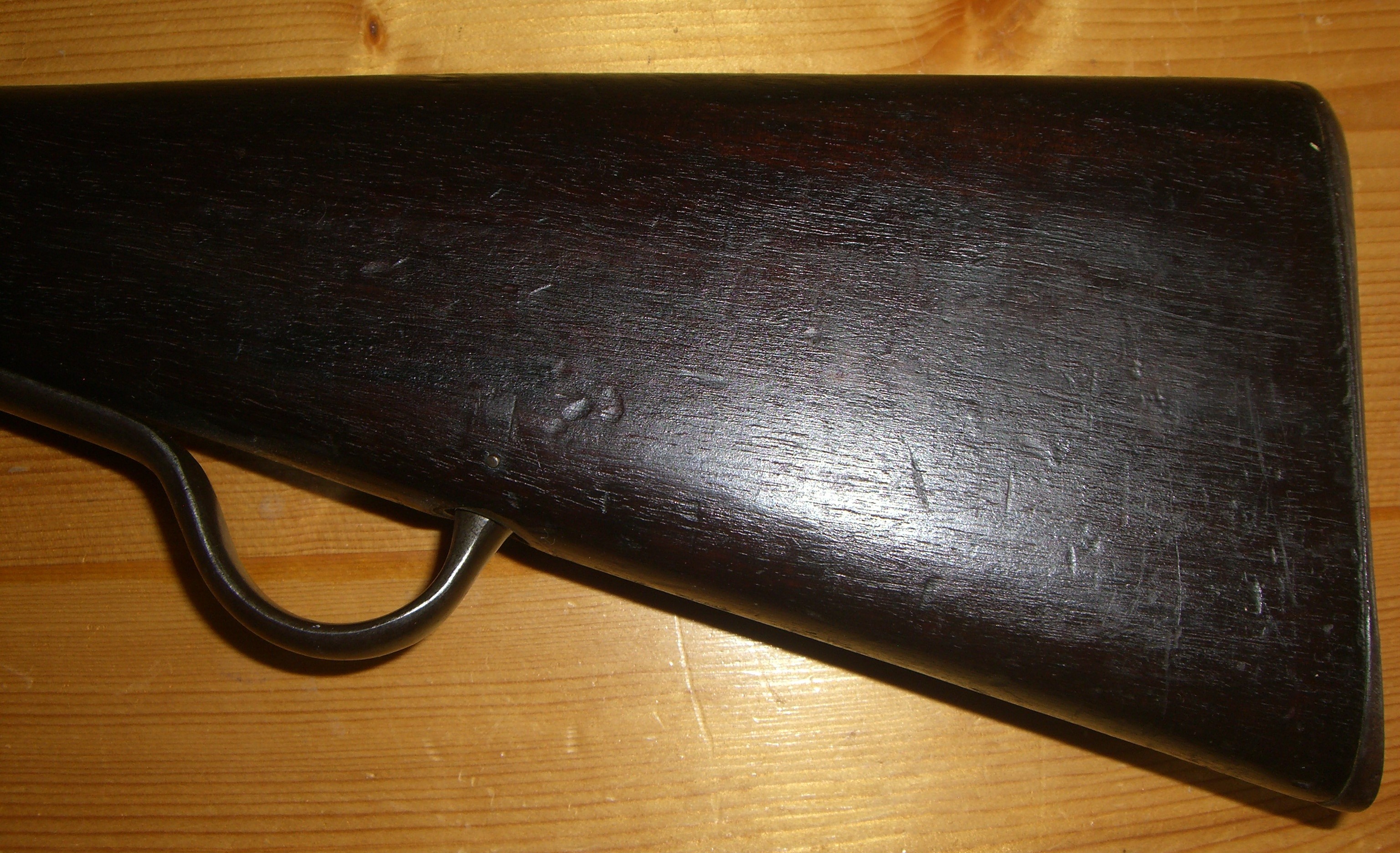

La monture est en deux parties avec une crosse anglaise et un fût long à capuche. La crosse est montée sur la carcasse au moyen d'une longue vis qui la traverse de part en part. La boîte de culasse est parallélépipédique, elle est évidée sur le dessus. Elle reçoit un bloc à bascule articulé sur un axe transversal placé à l'arrière. Celui-ci est manœuvré par un levier de sous-garde formant poignée, il est situé derrière le pontet. Le mécanisme comporte une noix, une détente-gâchette, le percuteur et son ressort, ainsi qu'un extracteur à fourchette.

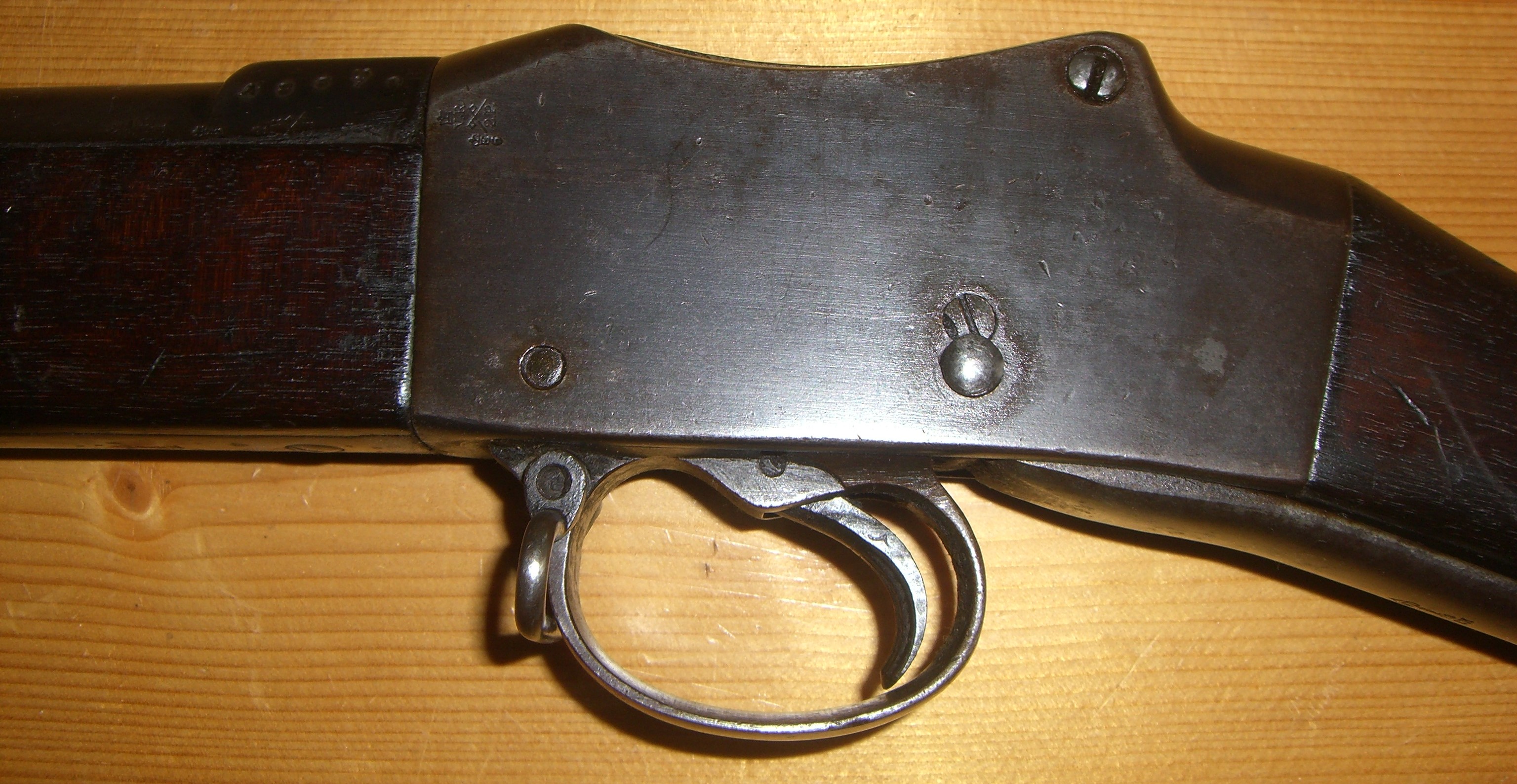

L'axe de la noix est de section carrée, il est solidaire d'un indicateur d'armé en forme de goutte qui se trouve sur le côté droit de la boîte de culasse.

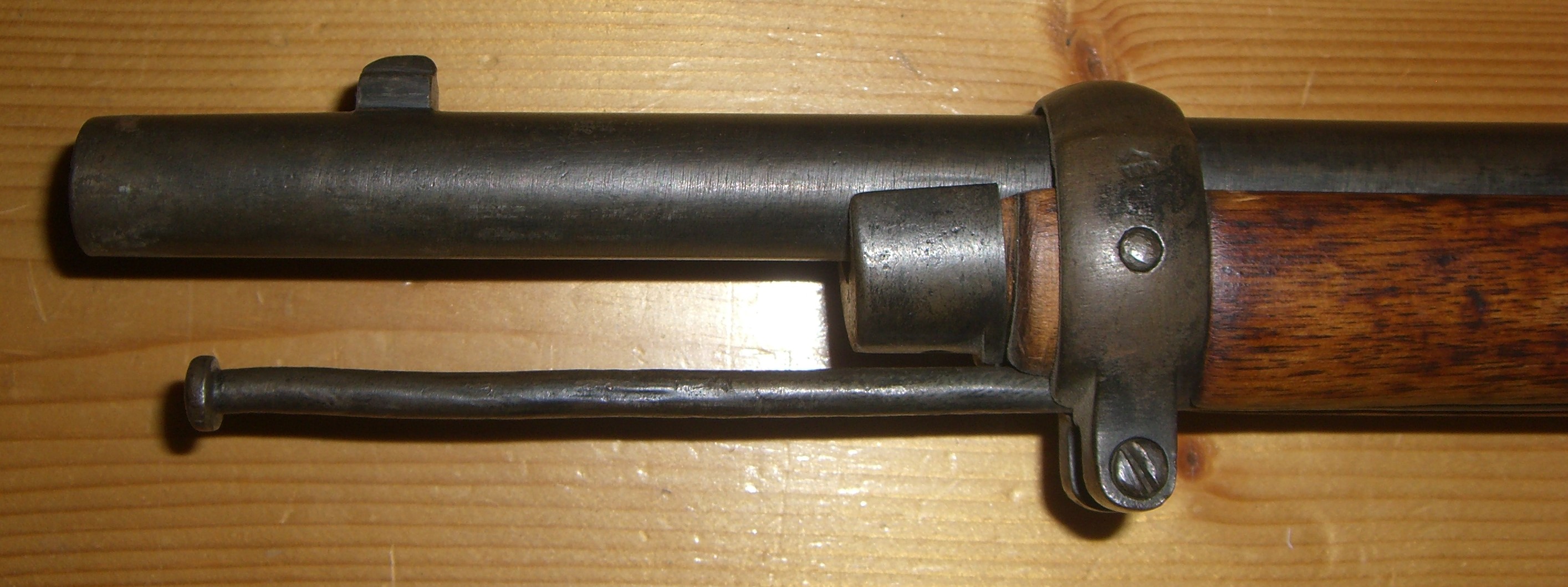

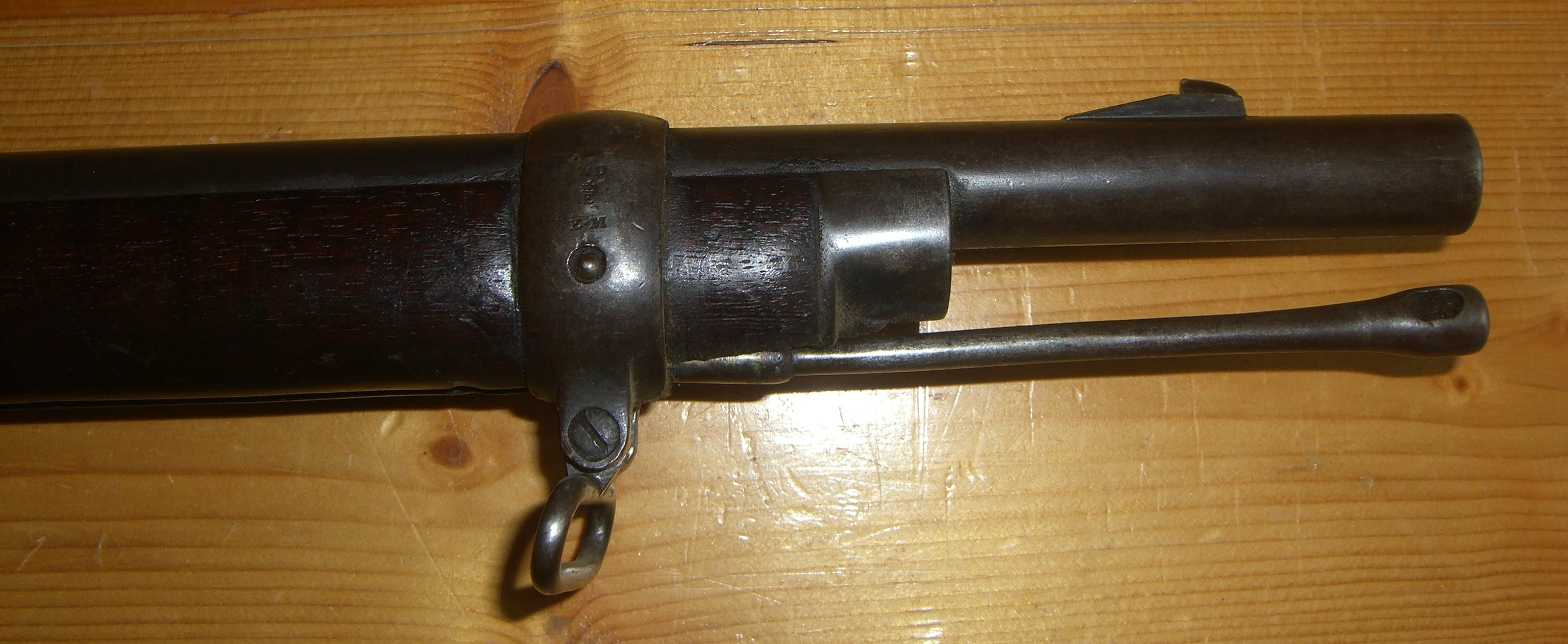

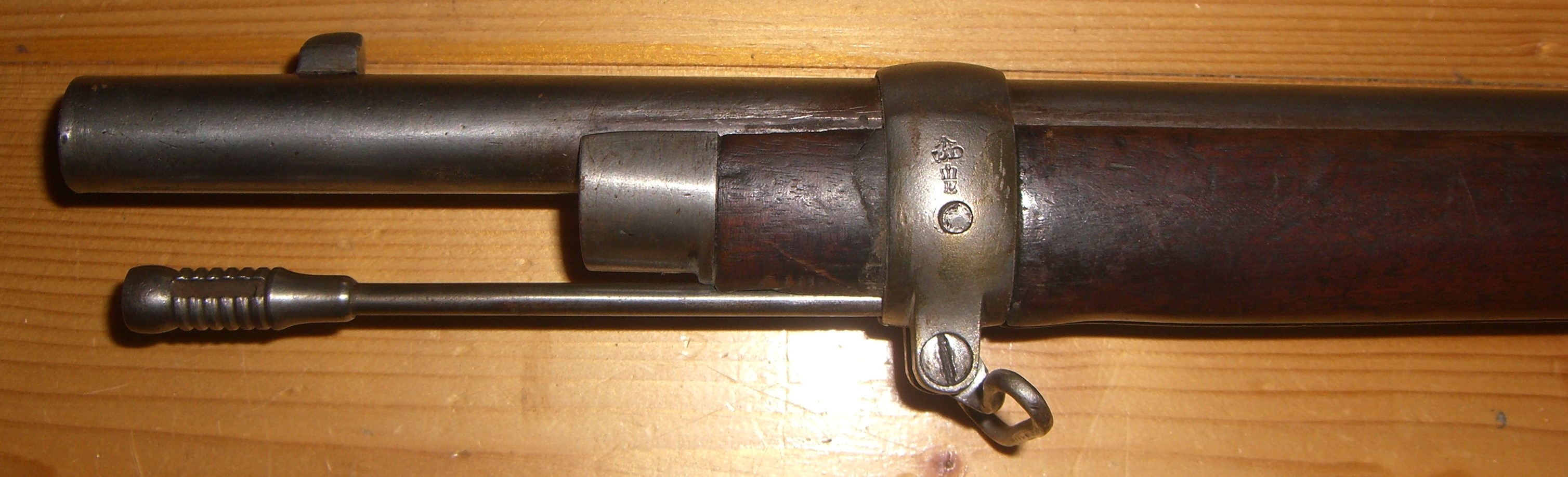

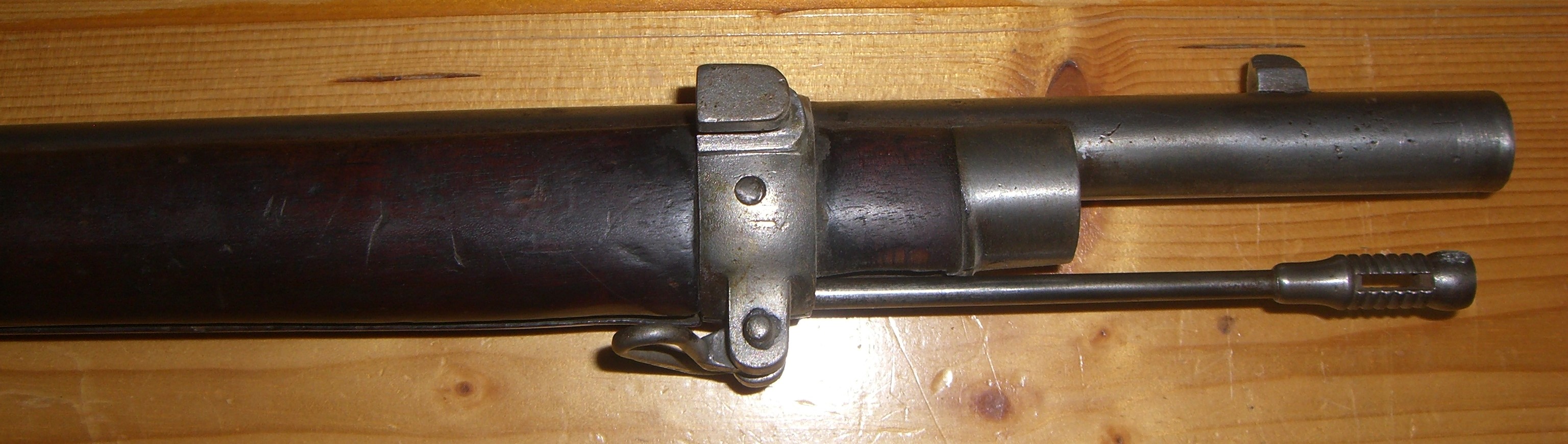

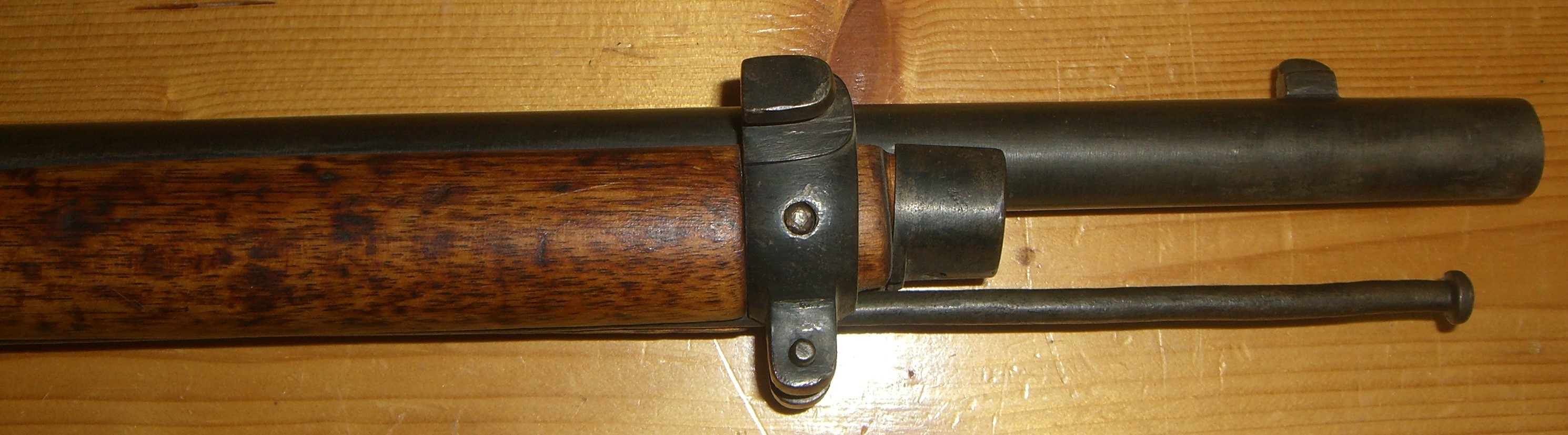

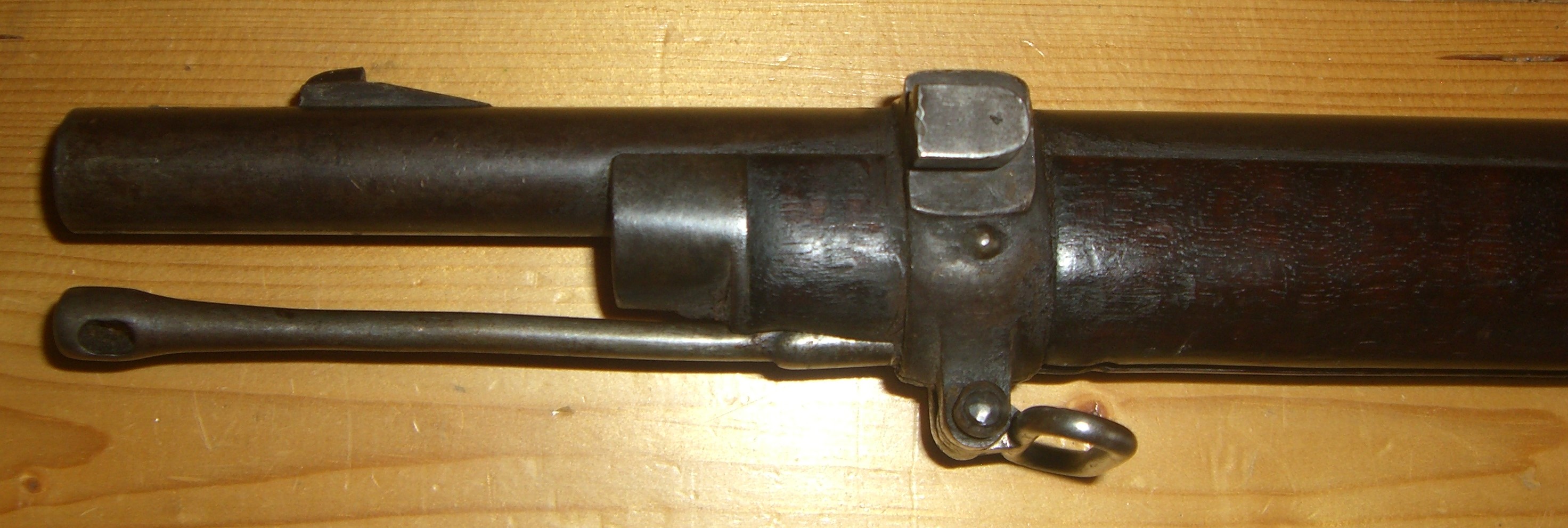

Le canon de section ronde est alésé au calibre .450. Il comporte sept rayures système Henry, dont la face externe imprime dans la balle une surface concave, ce qui en réalité correspond à quatorze rayures étroites avec une alternance de rayures étroites et de rayures arrondies. Ce canon est rendu solidaire du fût par une grenadière et une capucine. Il y a un baguette contenue dans le fût.

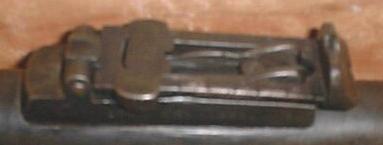

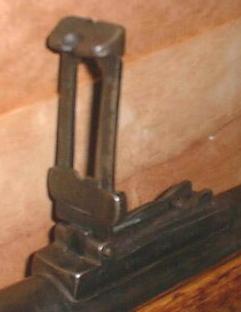

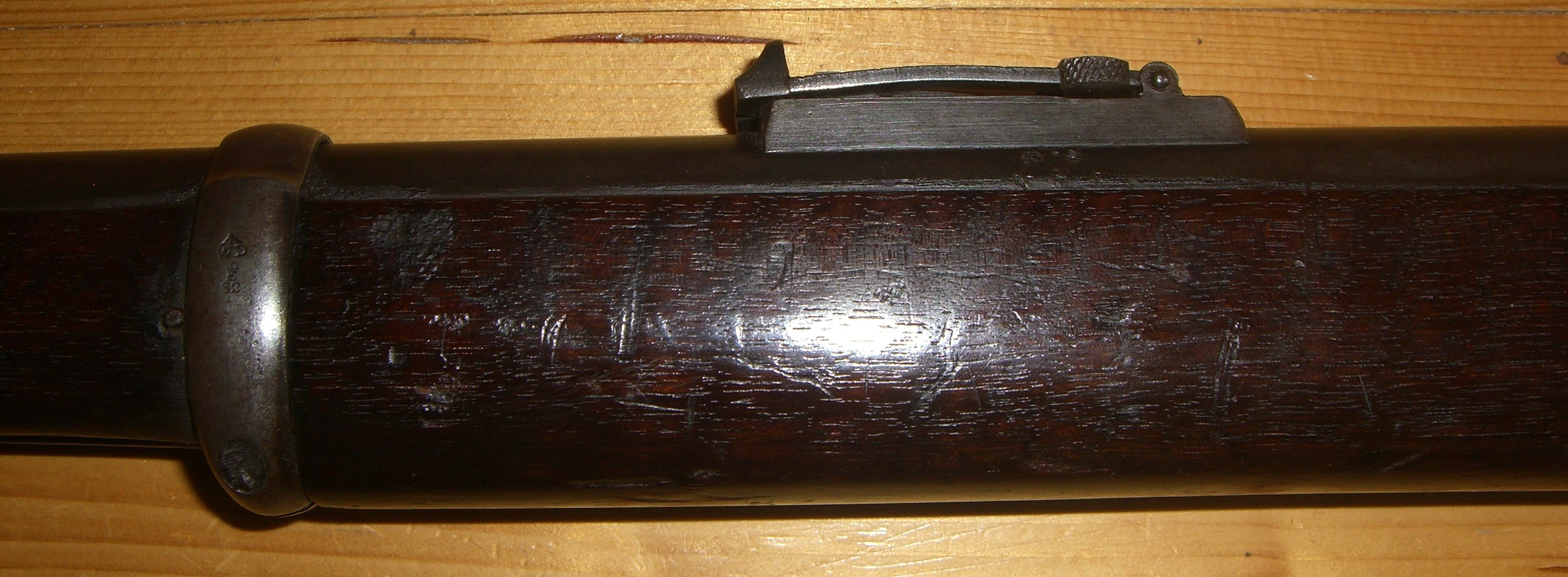

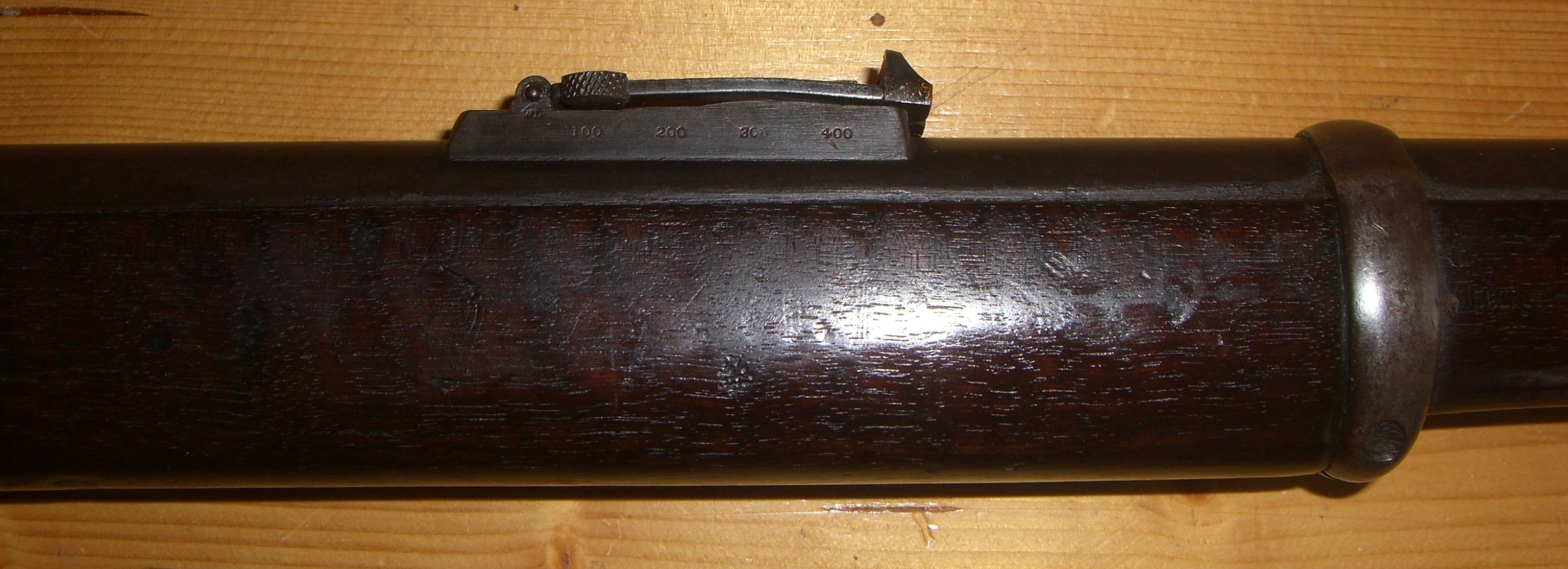

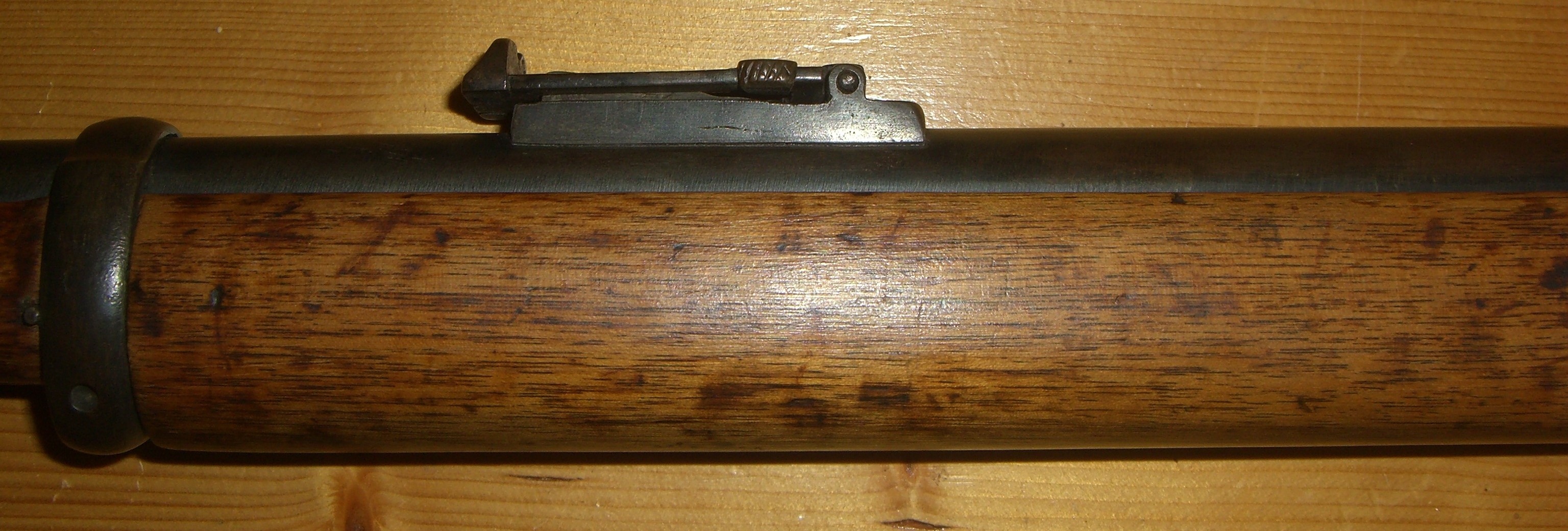

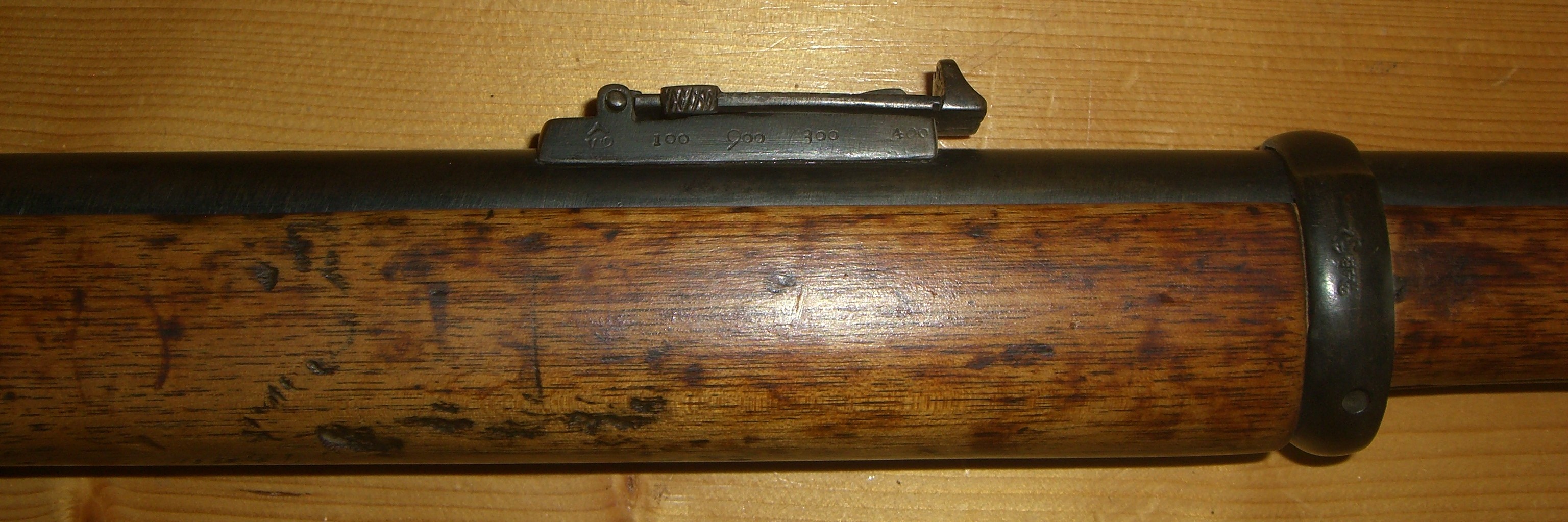

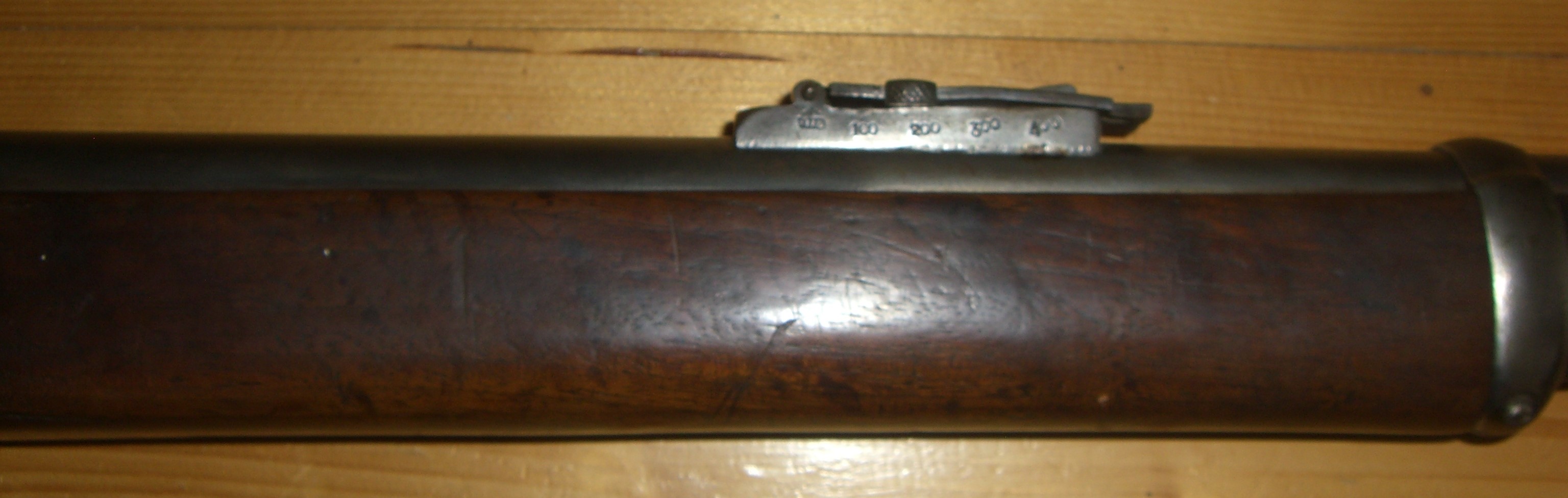

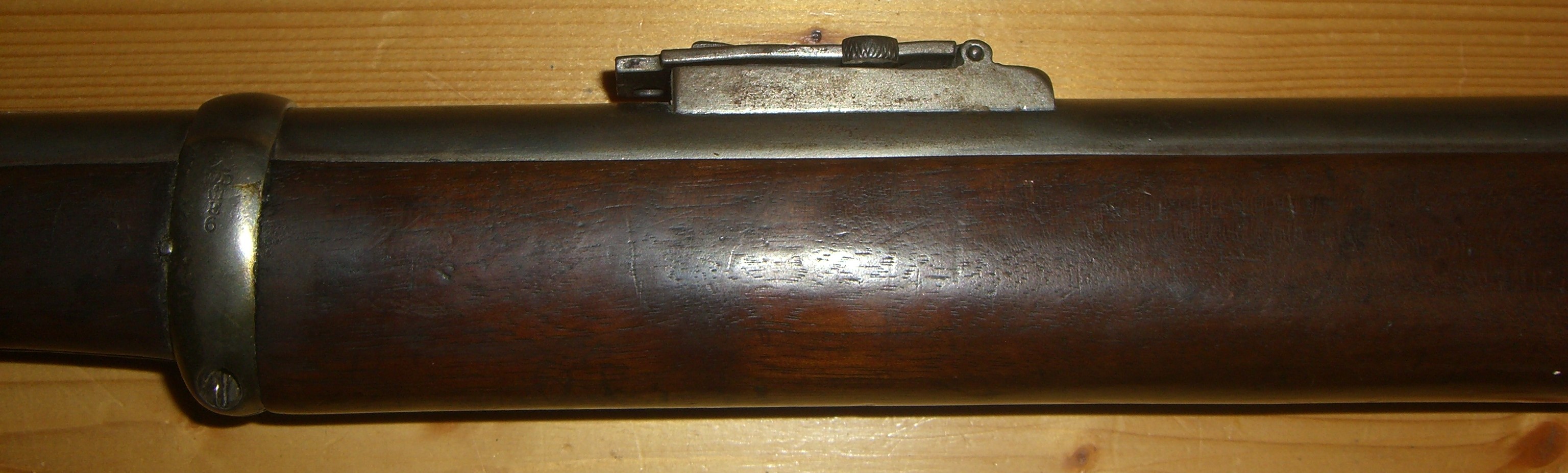

Les organes de visée sont constitués d'un guidon nu et dune hausse à curseur à rampe (100 à 400 yards) et planchette, graduée de 200 à 2 100 yards.

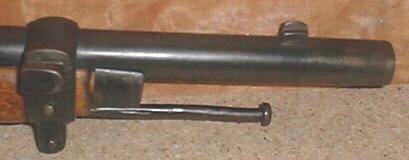

L'arme standard de l'infanterie est associée à une baïonnette à douille. Les sous-officiers et les marins utilisent un sabre-baïonnette. De ce fait, leurs armes sont munies d'un tenon en T sur la grenadière.
Marquages:

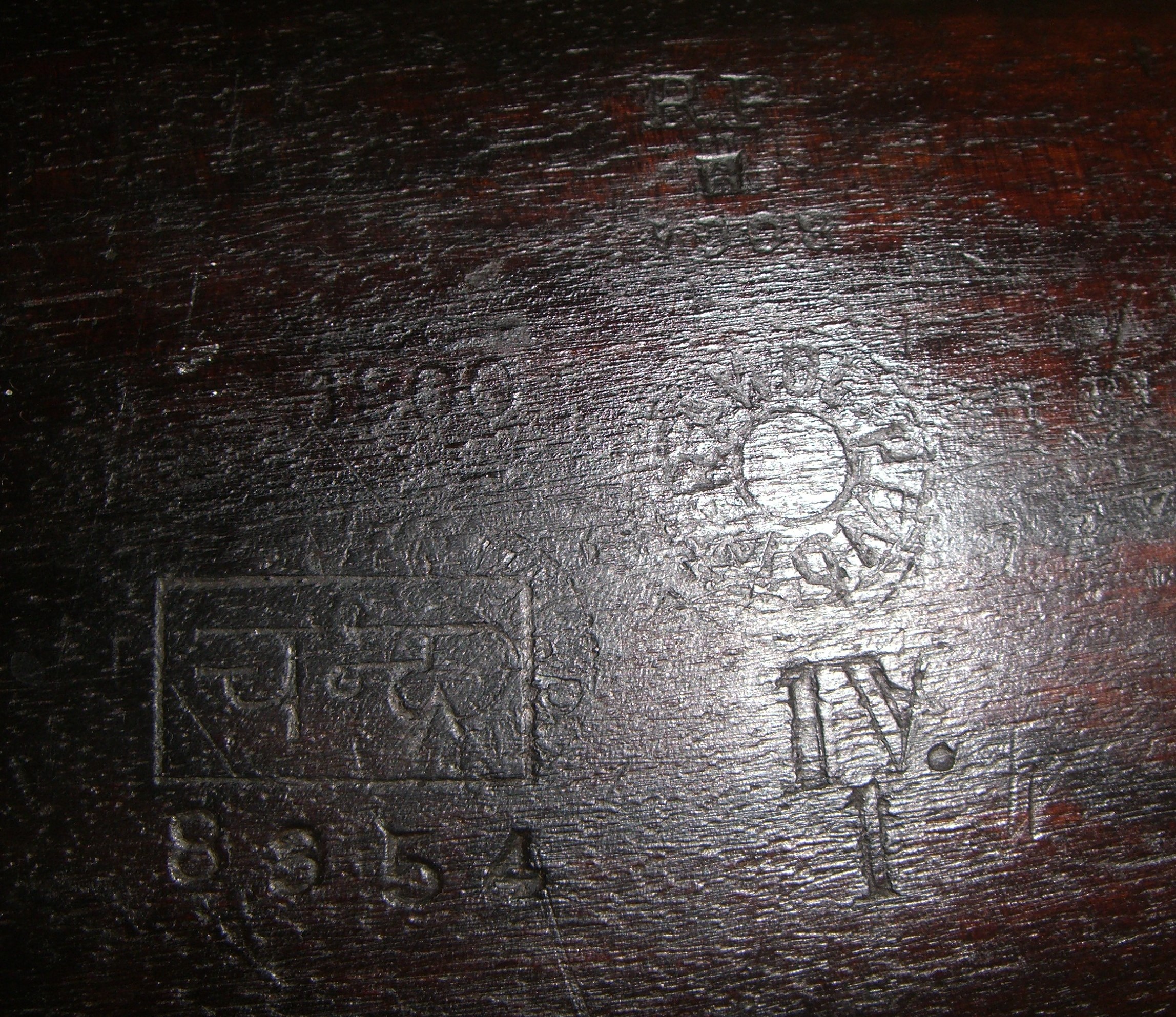

On trouve la Broad Arrow sur l'ensemble des pièces avec les lettres WD.

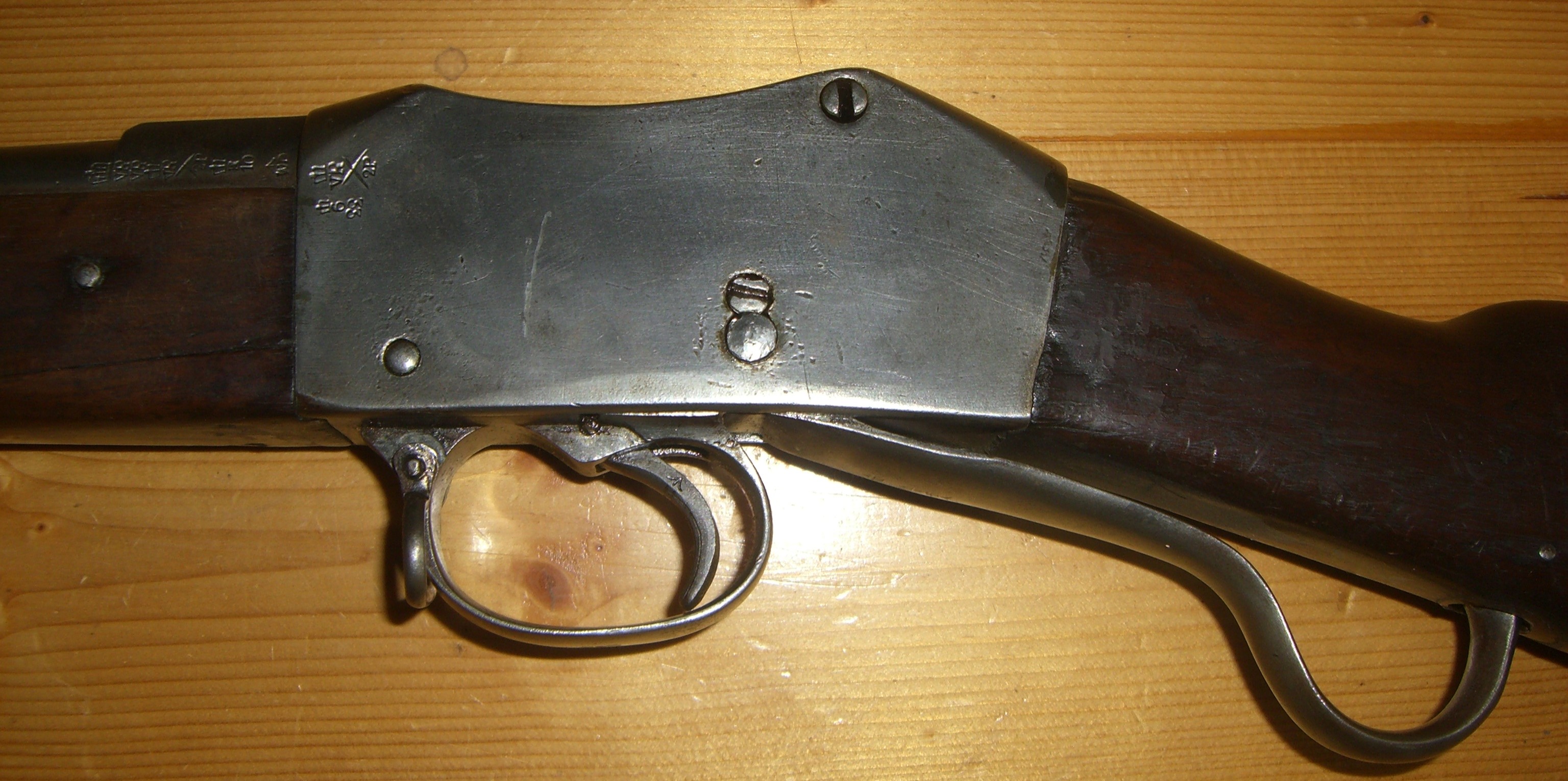

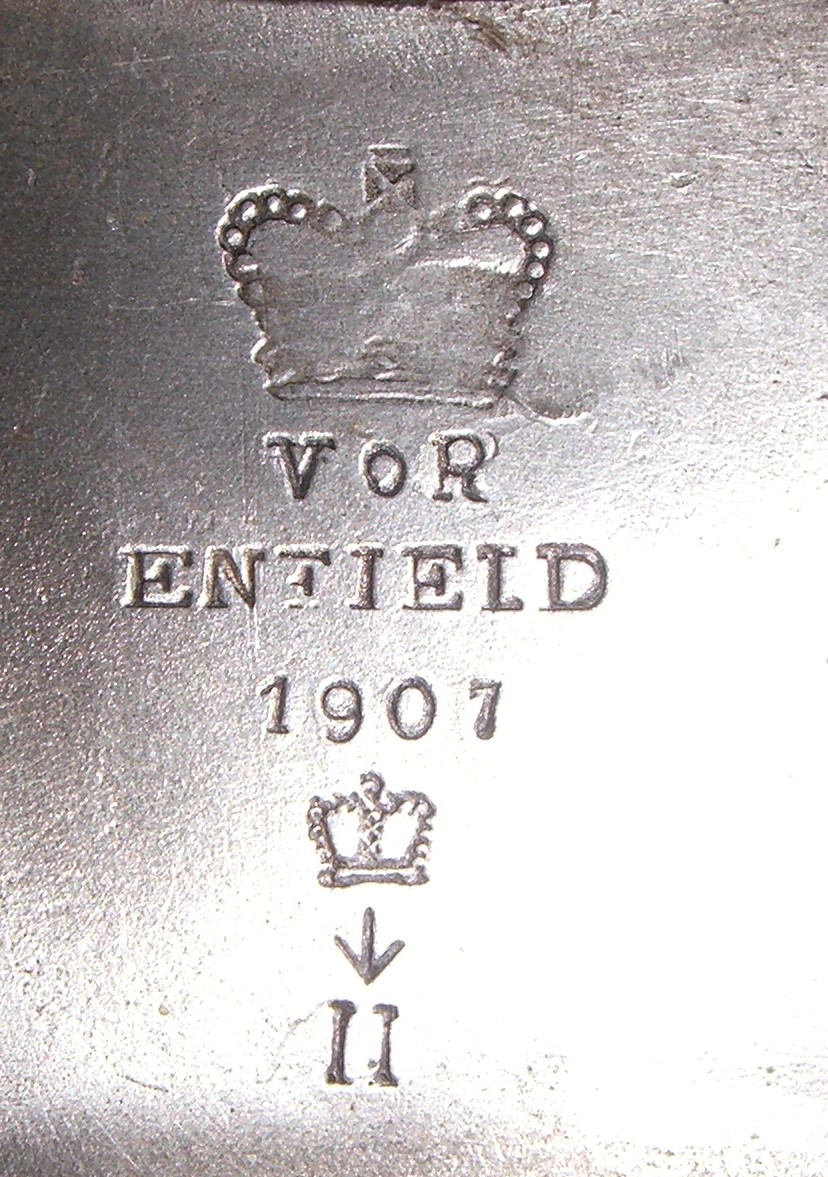

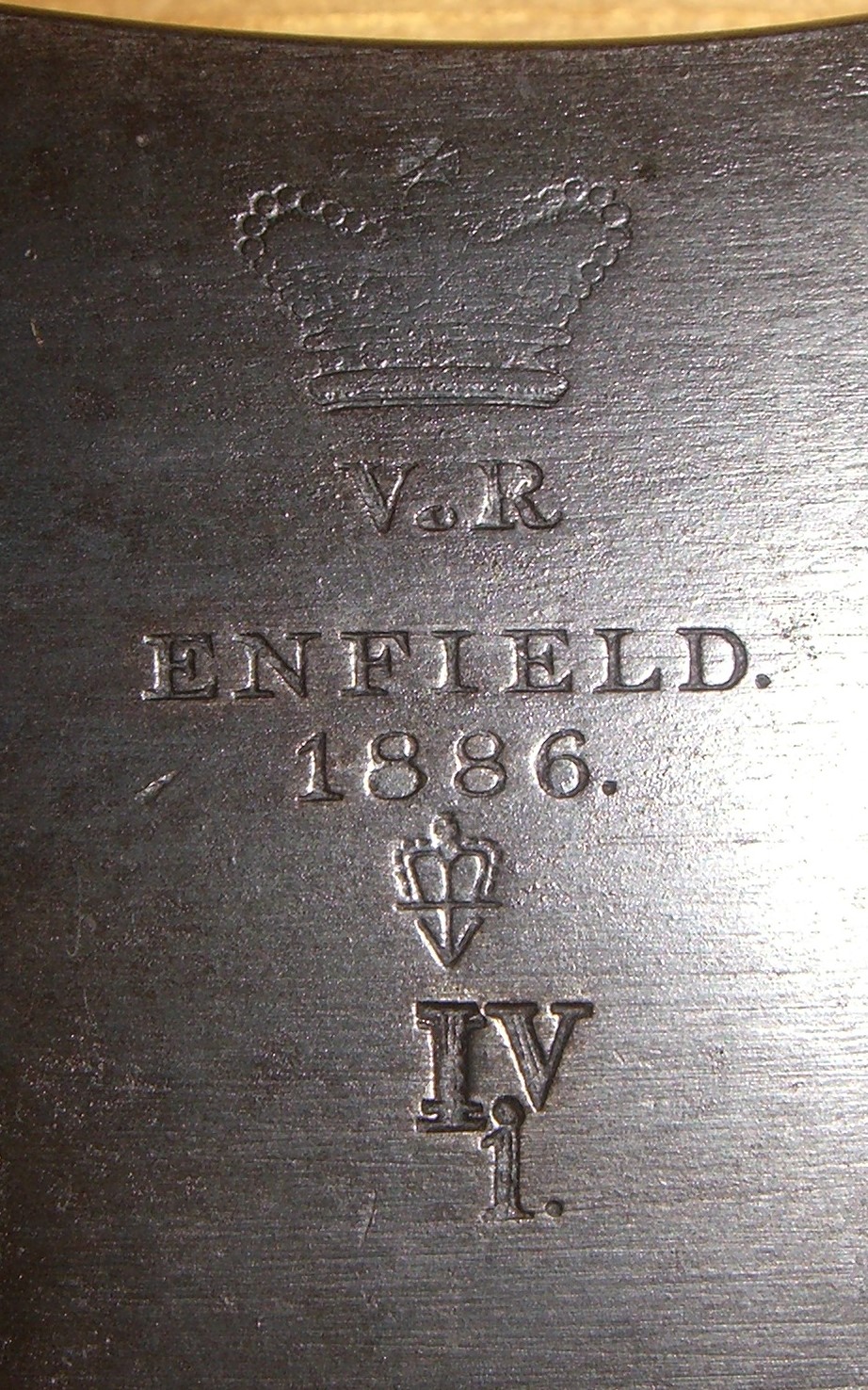

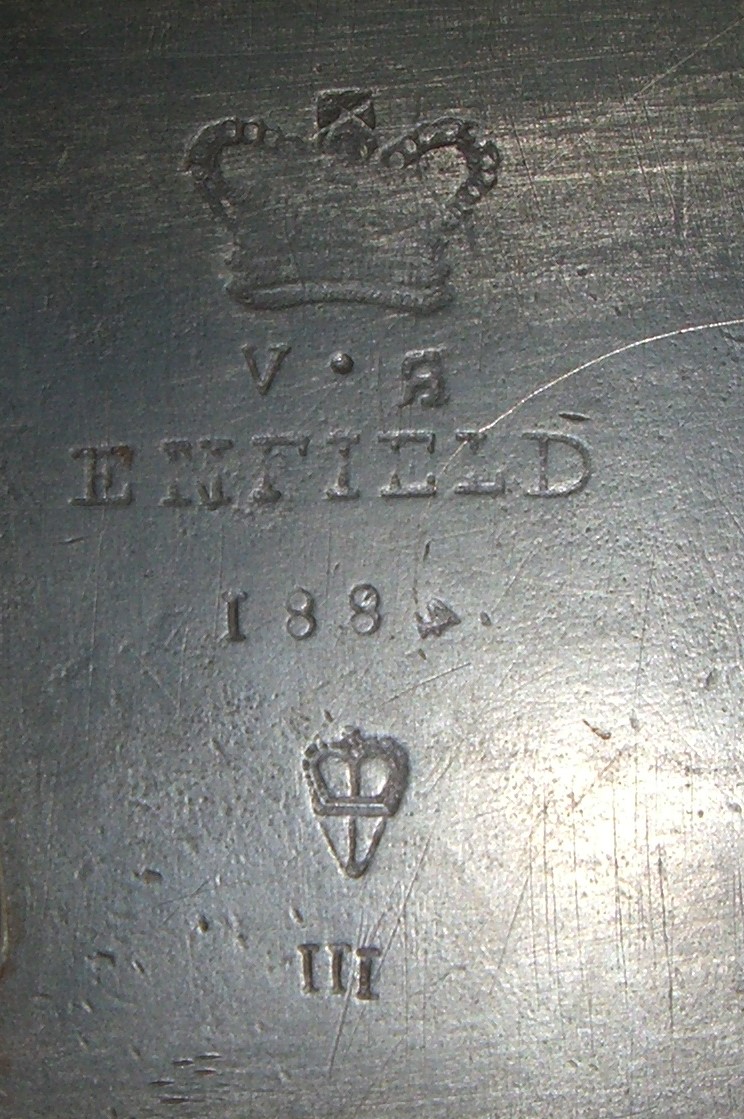

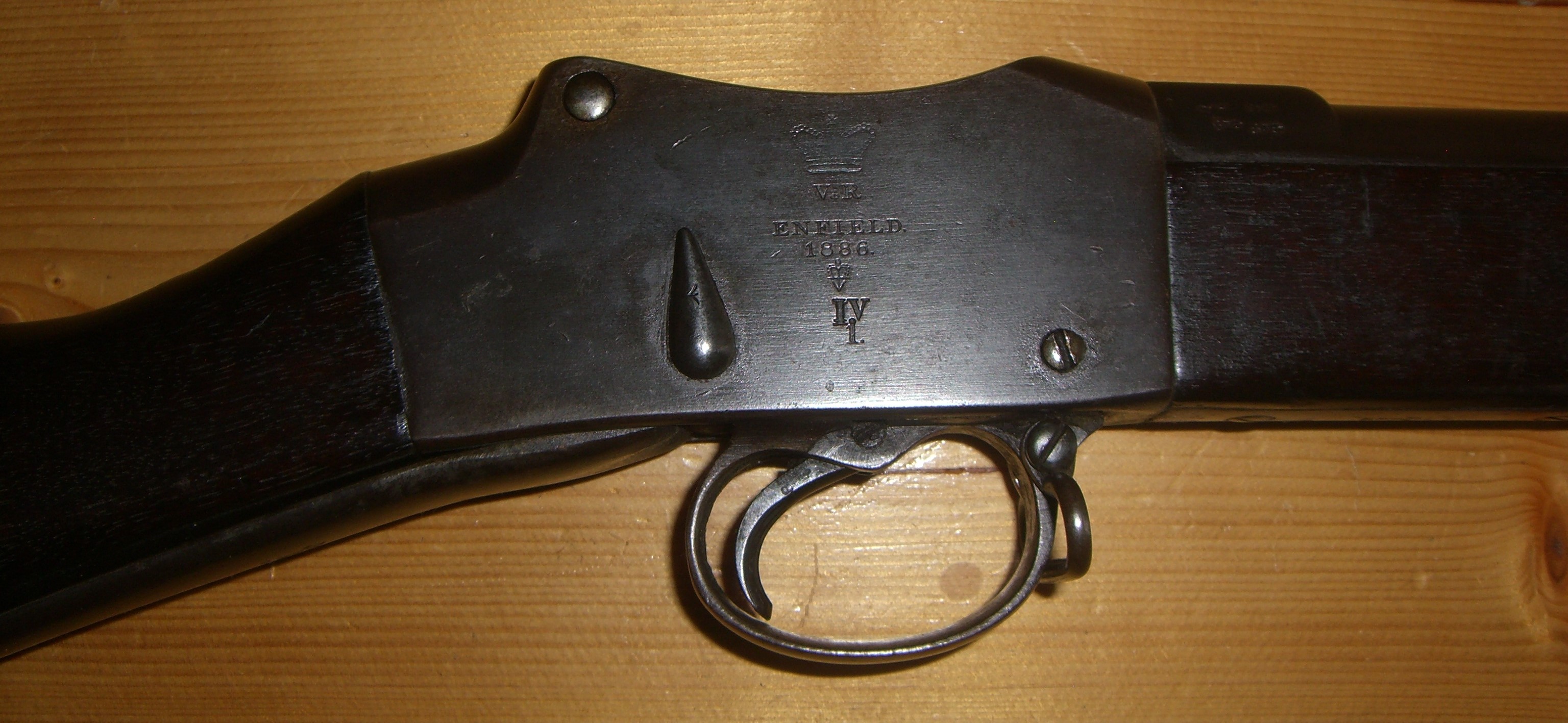

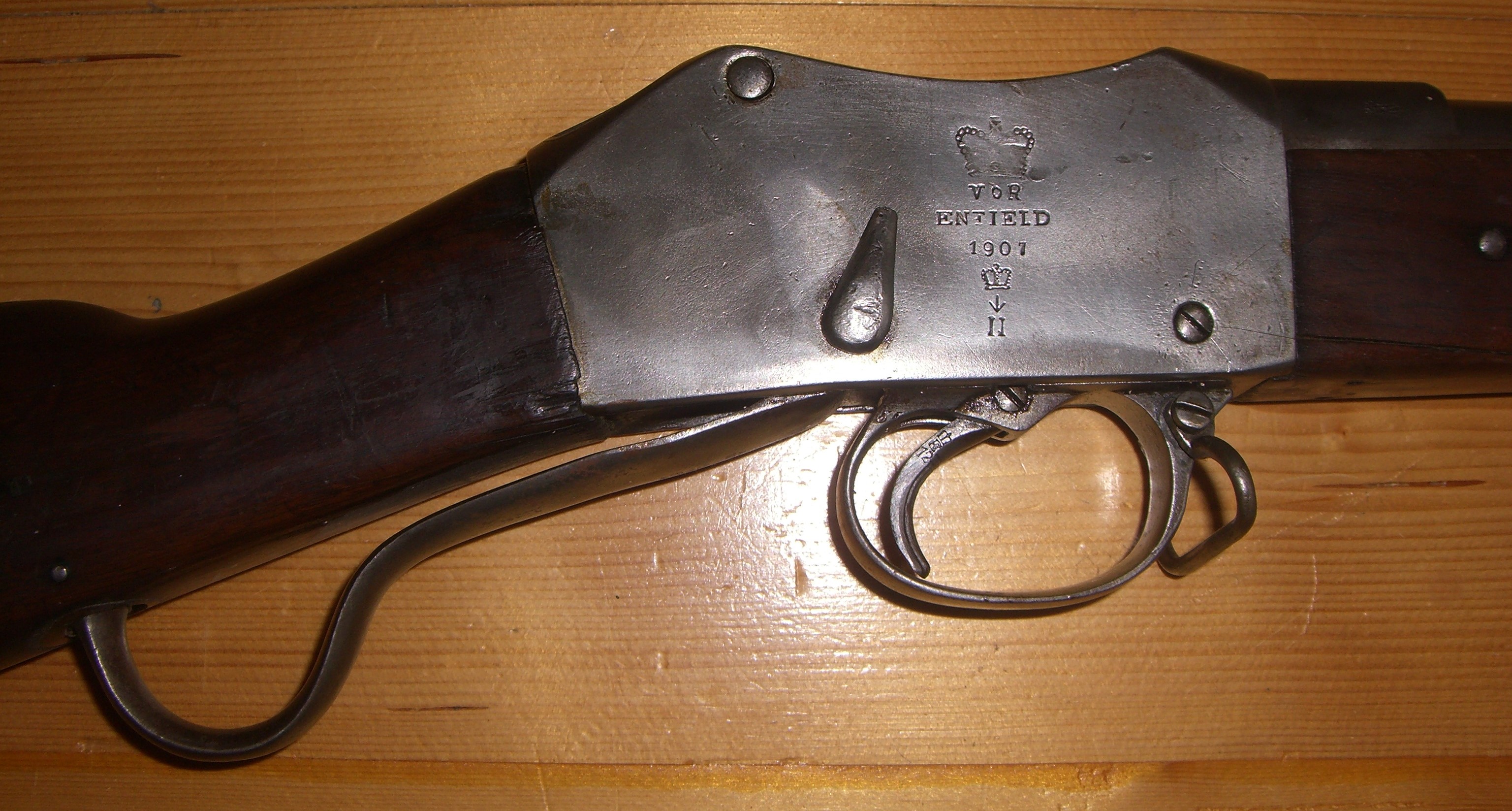

Sur le côté droit du boîtier culasse, une couronne avec dessous en majuscule ENFIELD, dessous
la date de fabrication, une autre couronne et le modèle de l'arme.
Variantes:
Fusil Martini-Henry Mark II:
Il reçoit une modification du système de détente et de percussion.
Fusil Martini-henry Mark III:
La fixation antérieure du fût est améliorée.
Fusil Martini-Henry mark IV:
Son levier d'armement est plus long, de ce fait l'impulsion donnée à l'extracteur est plus vigoureuse.
Carabine de cavalerie Martini-Henry Mark I:
Cette arme mise en service en 1887 est destinée aux troupes montées, elle ne reçoit pas de baïonnette. Sa hausse est seulement graduée jusqu'à 300 m sur la rampe et jusqu'à 1 000 m sur la planchette.
Mousqueton du génie:
Ce modèle possède un embouchoir prolongeant le fût.
Mousqueton d'artillerie:
L'arme, courte peut recevoir un sabre-baïonnette dont il existe plusieurs variantes.
Fusils, carabines et mousquetons Martini-Metford:
En 1886, une nouvelle cartouche de calibre.402 (10,2 mm) est mise en service. Un certain nombre d'armes sont ainsi
transformées avec un canon muni de rayures polygonales (système Metford).
Fusils, carabines et mousqueton Martini-Enfield:
Ce modèle est en 303 British.

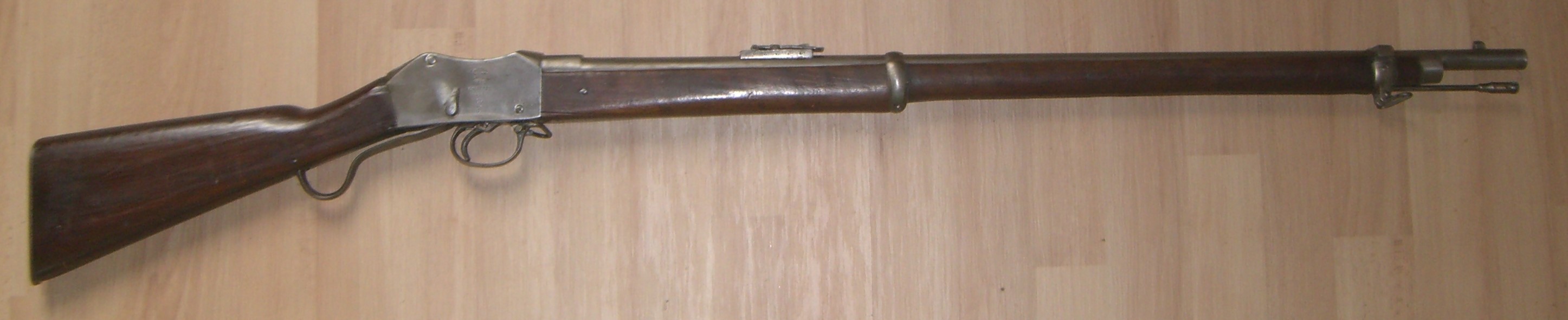

Martini-Henry Mk II
