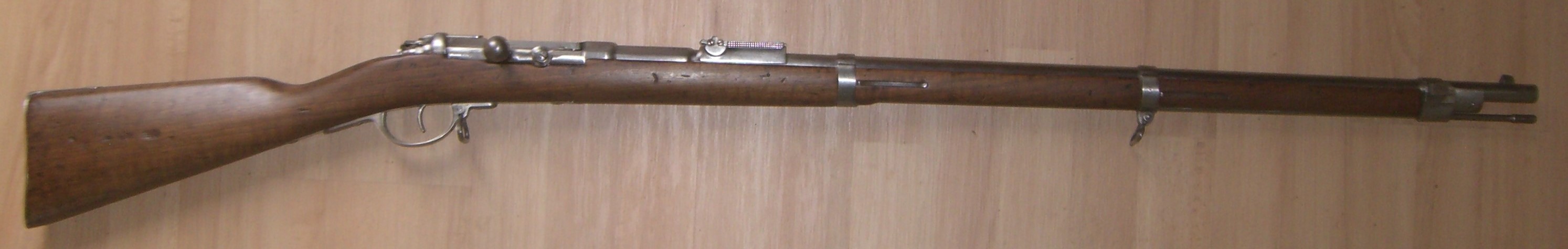

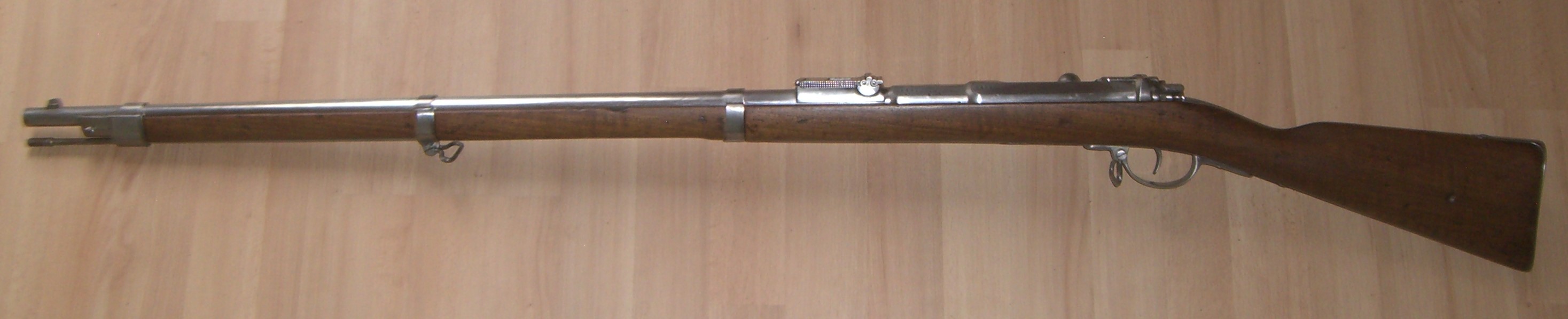

Mauser Mle 1871
Caractéristiques:
Calibre: 11 mm.
Munition: 11,2 x 60 R.
Longueur totale: 1,345 m.
Longueur du canon: 0,855 m.
Longueur avec baïonnette: 1,820 m.
Poids vide: 4,650 kg.
Capacité du magasin: 1 coup.
Pays: Allemagne.
Généralités:
Le fusil Mauser Infanteriegewehr M.71 fut donné à l'infanterie par (l'A.K.O.) cabinet militaire du roi de Prusse Guillaume 1er, le nouvel empereur allemand, en date du 22 mars 1872. Une des premières unités dotées, pour essai fut le bataillon de fusiliers (3e bataillon) du régiment d'infanterie Duc Ferdinand de Brunswick (8 e de Westphalie), n°57 qui le toucha au début de décembre 1872.
La dotation générale de l'infanterie, sauf en Bavière, commença en 1874 et se termina dans le cours des années 1875, en ce qui concerne les troupes d'active.
Description:

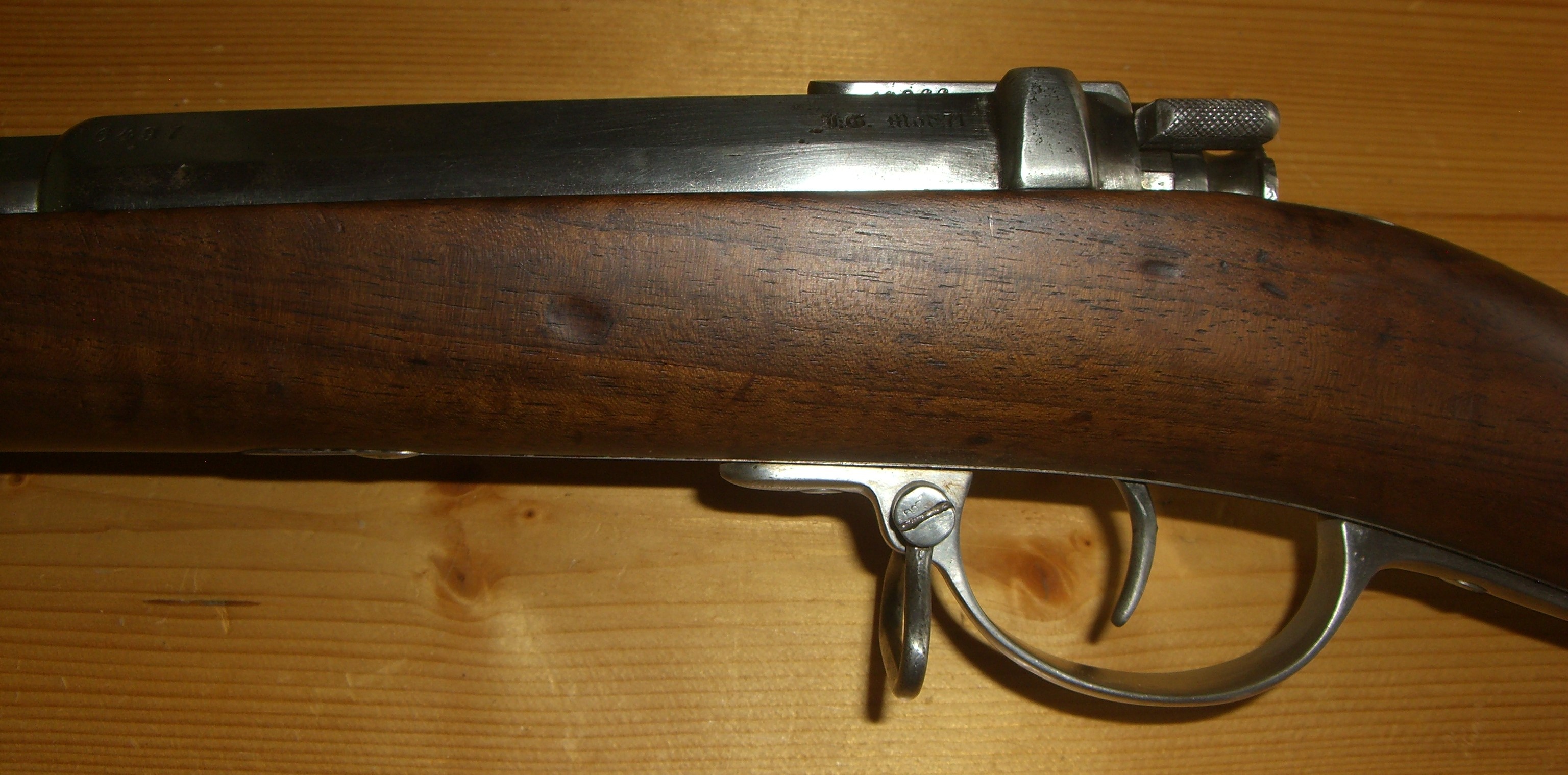

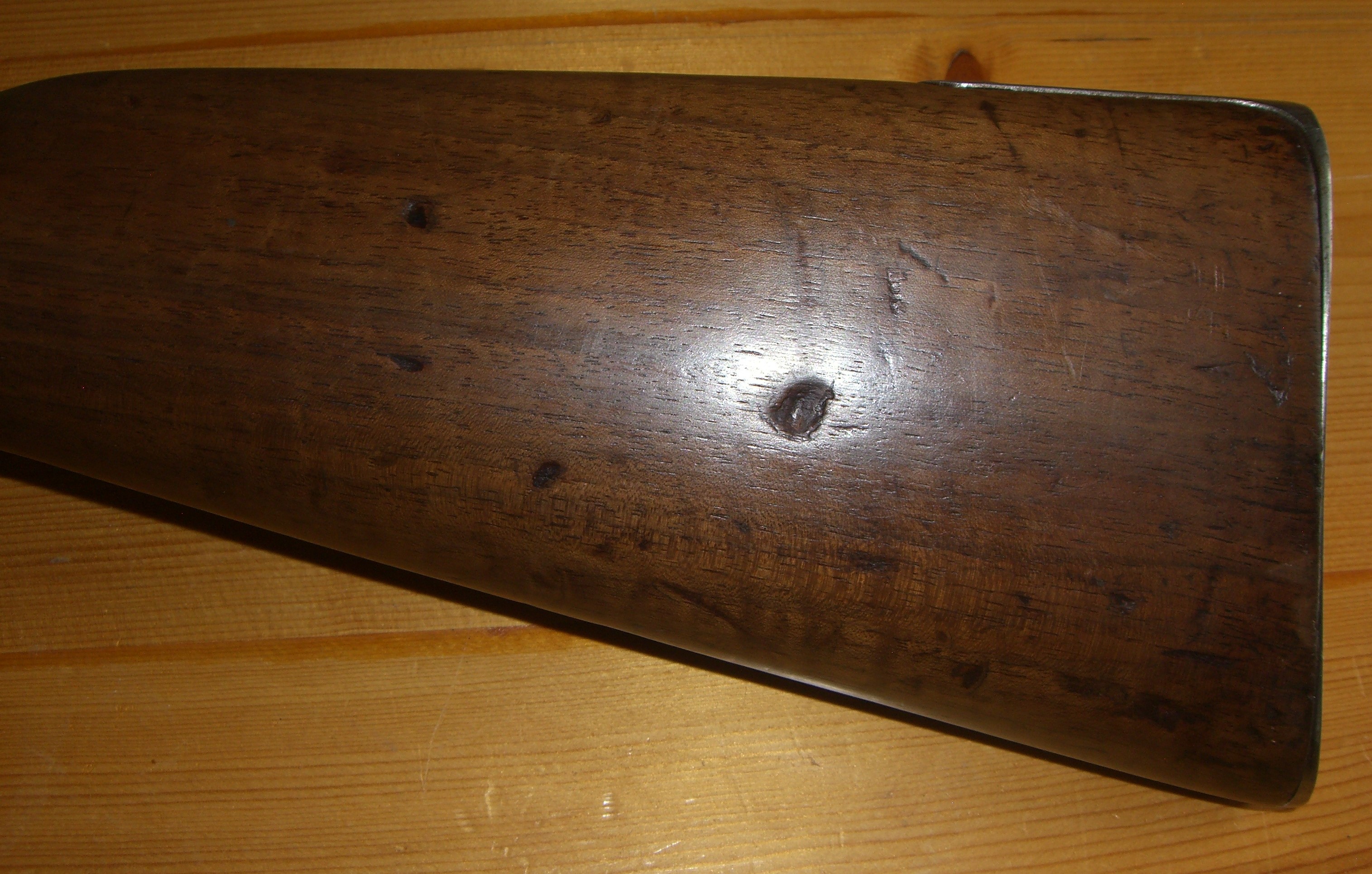

La monture est d'une seule pièce à crosse anglaise. Le canon est à pans au tonnerre, cylindrique ensuite. Une baguette de nettoyage prend place sous le canon.

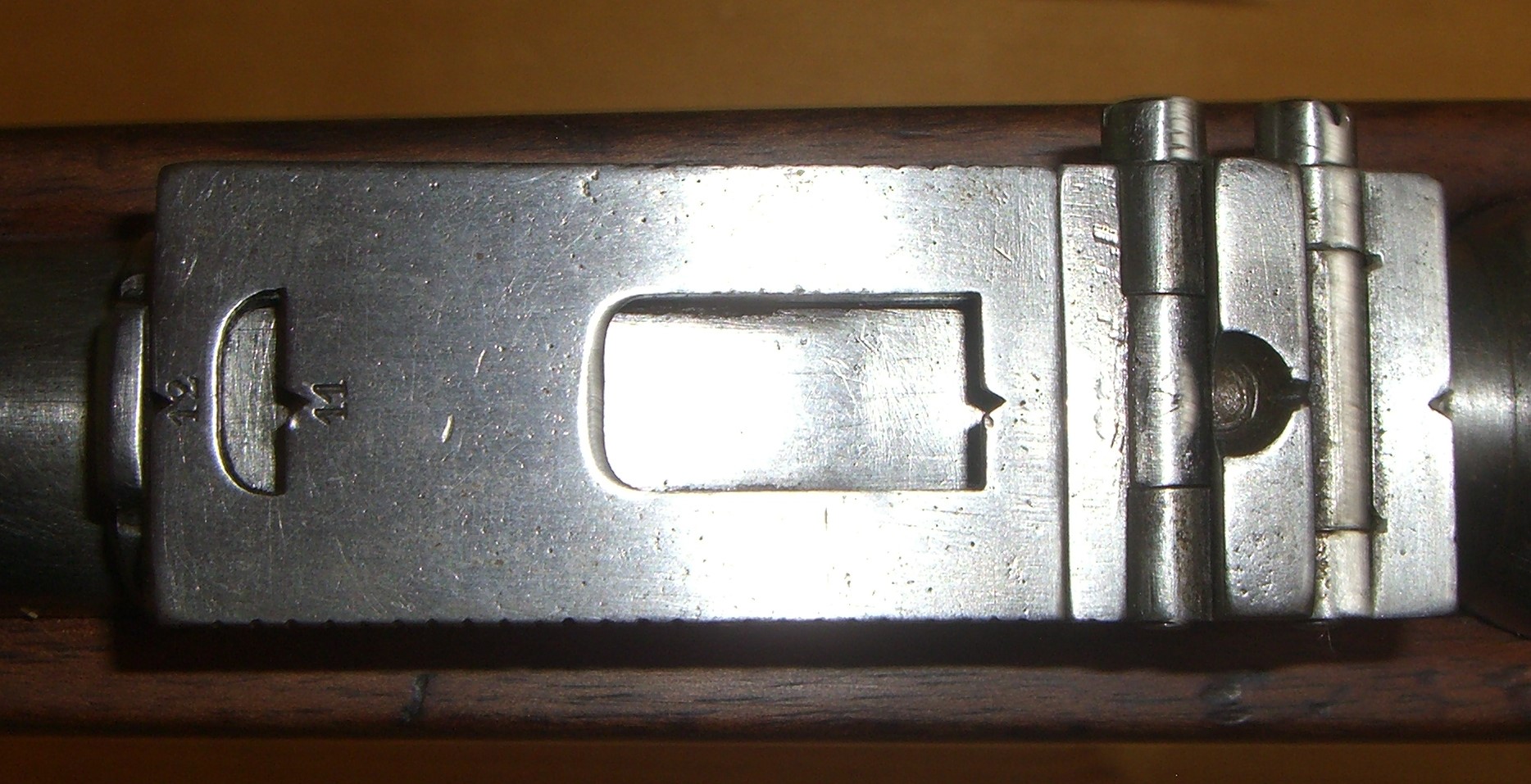

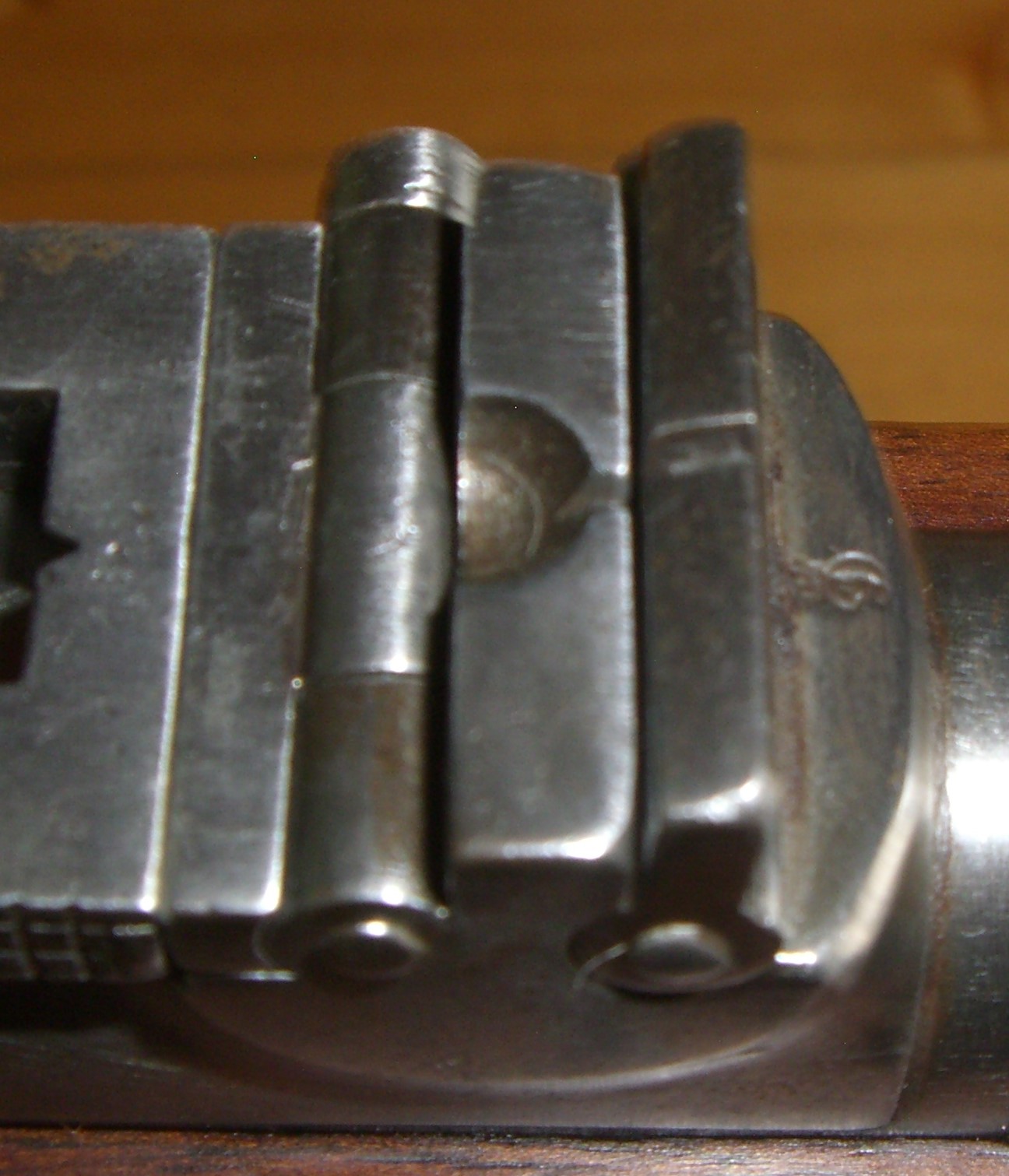

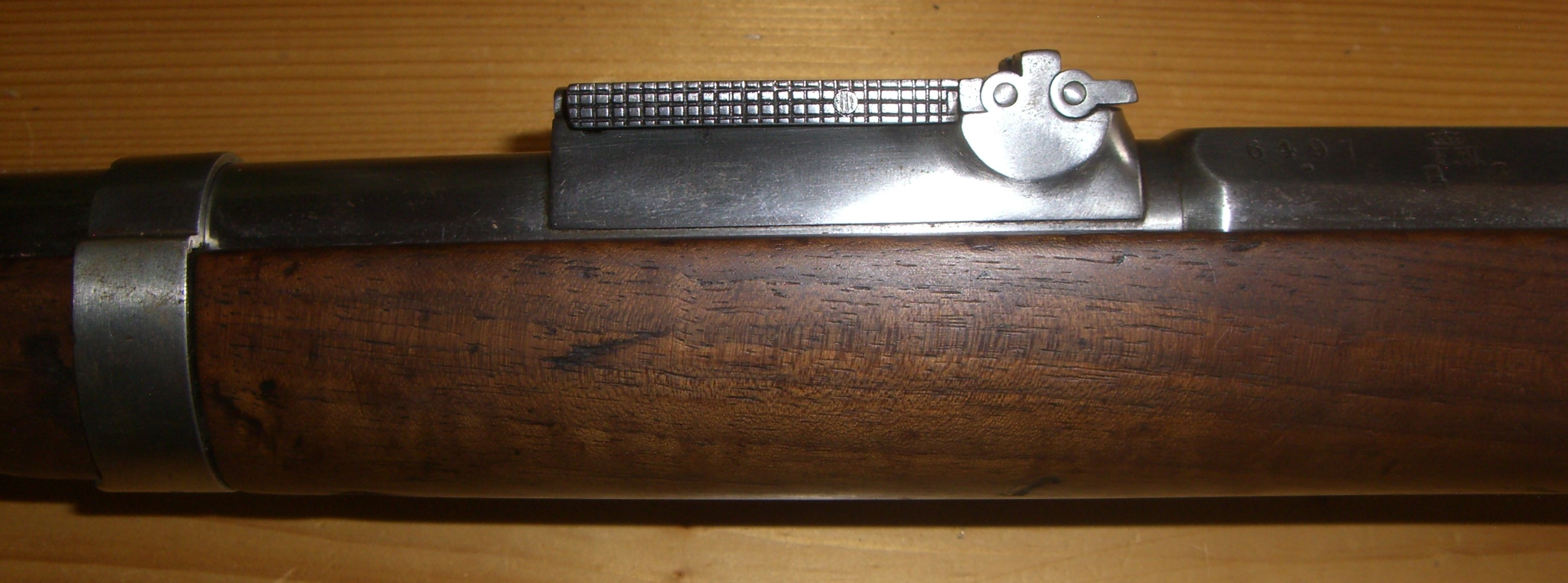

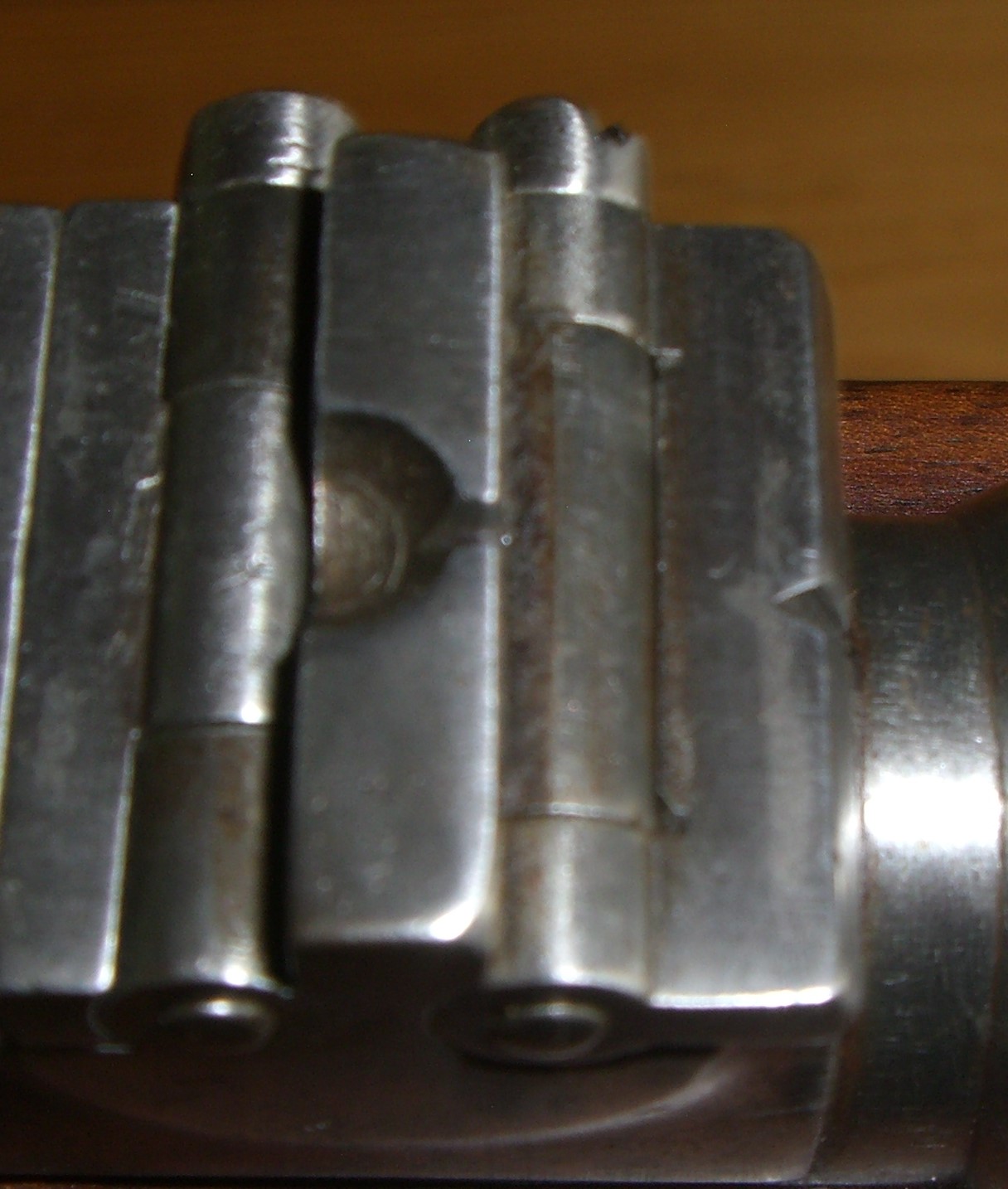

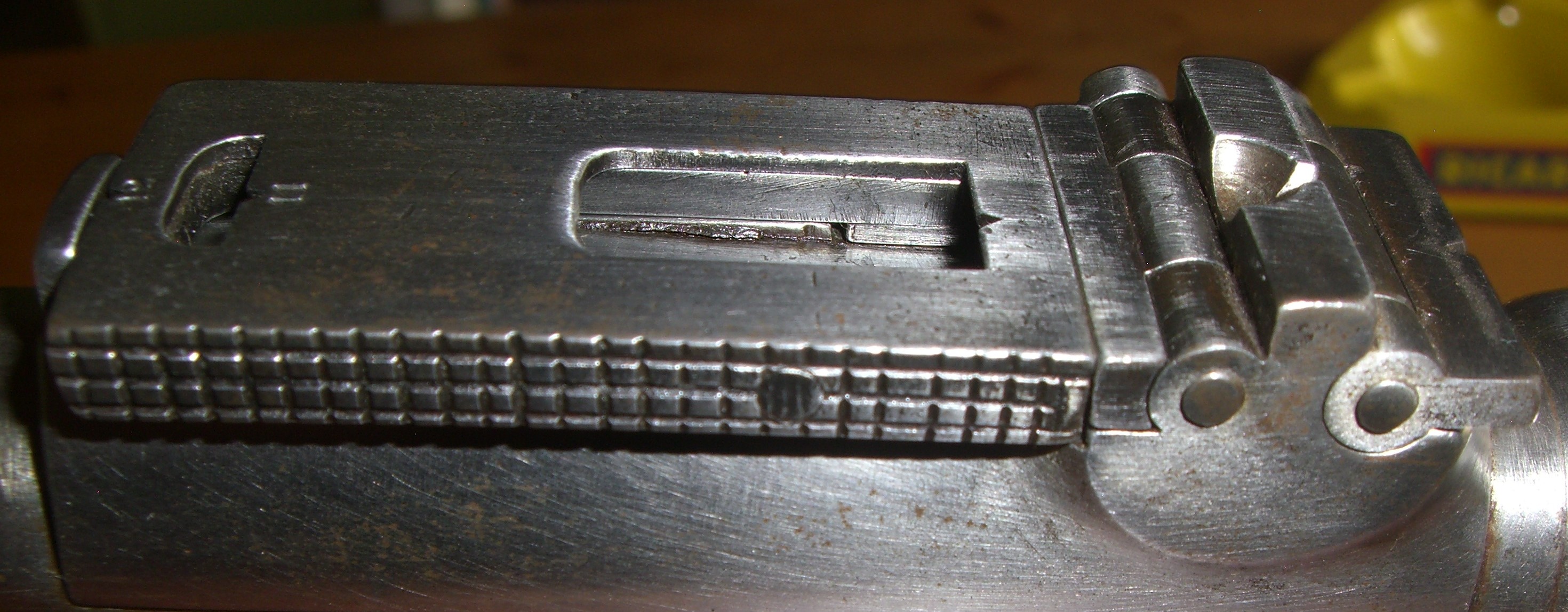

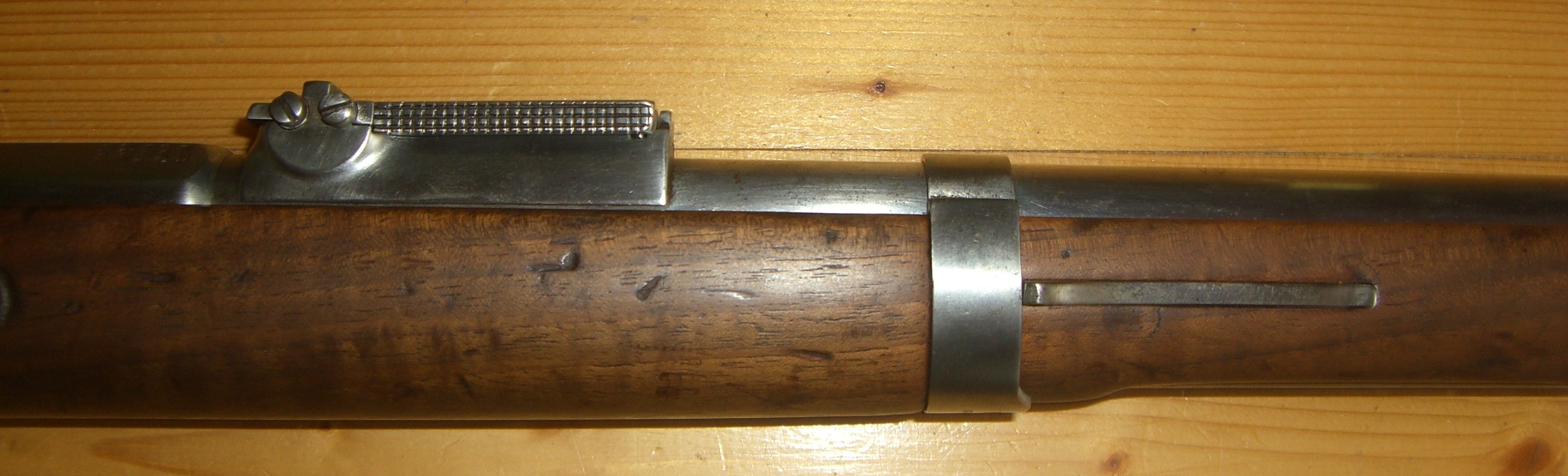

Le système de hausse est assez complexe puisqu’il ne comprend pas moins de cinq crans de mire. L’un est fixe (200 m), le second se trouve sur un feuillet rabattable (300 m) et les trois autres sur une hausse graduée à rallonge rabattable, qui assure la visée de 400 à 600 mètres. Du guidon à la hausse, la ligne de mire est de 716 mm.

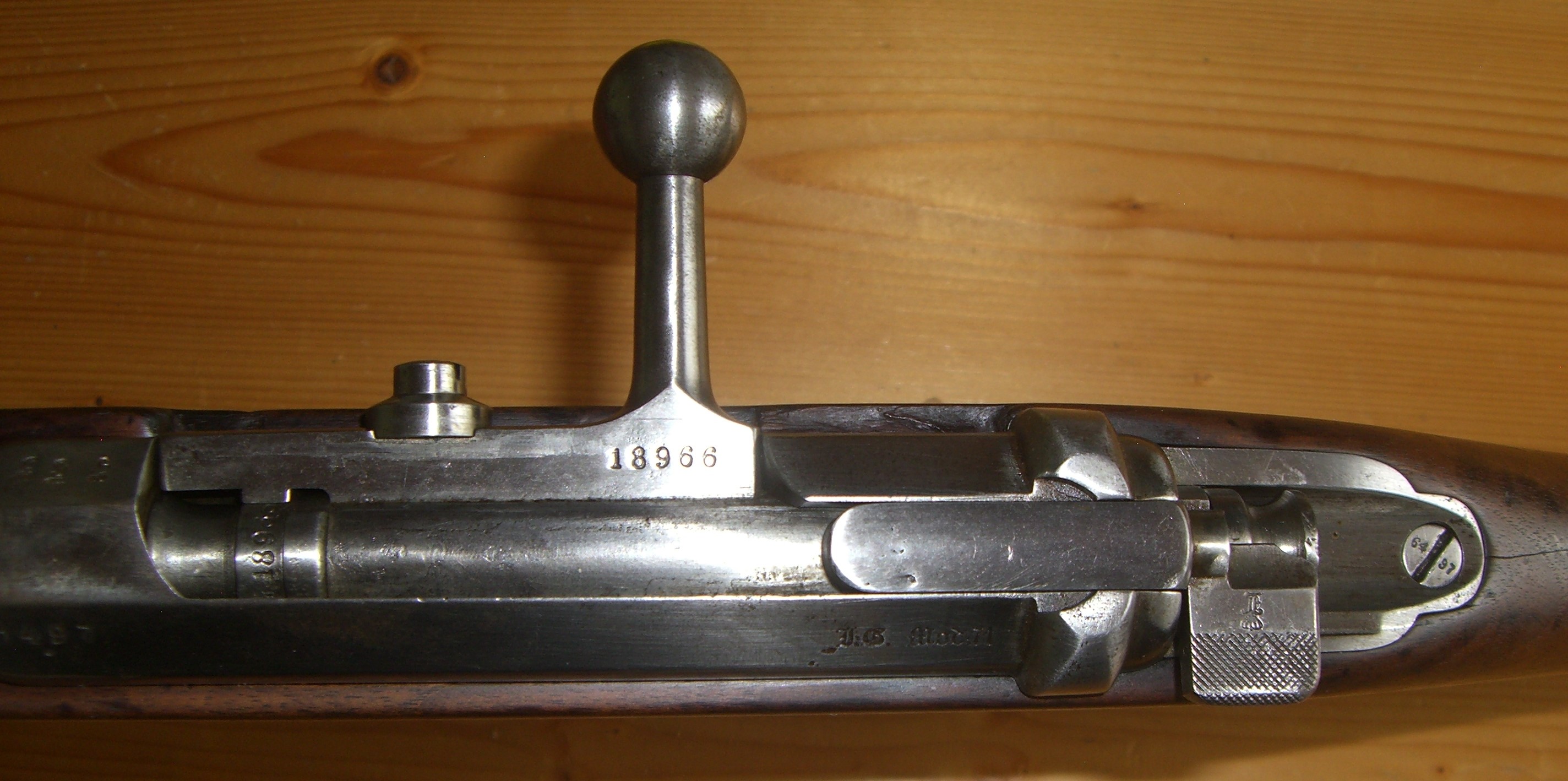

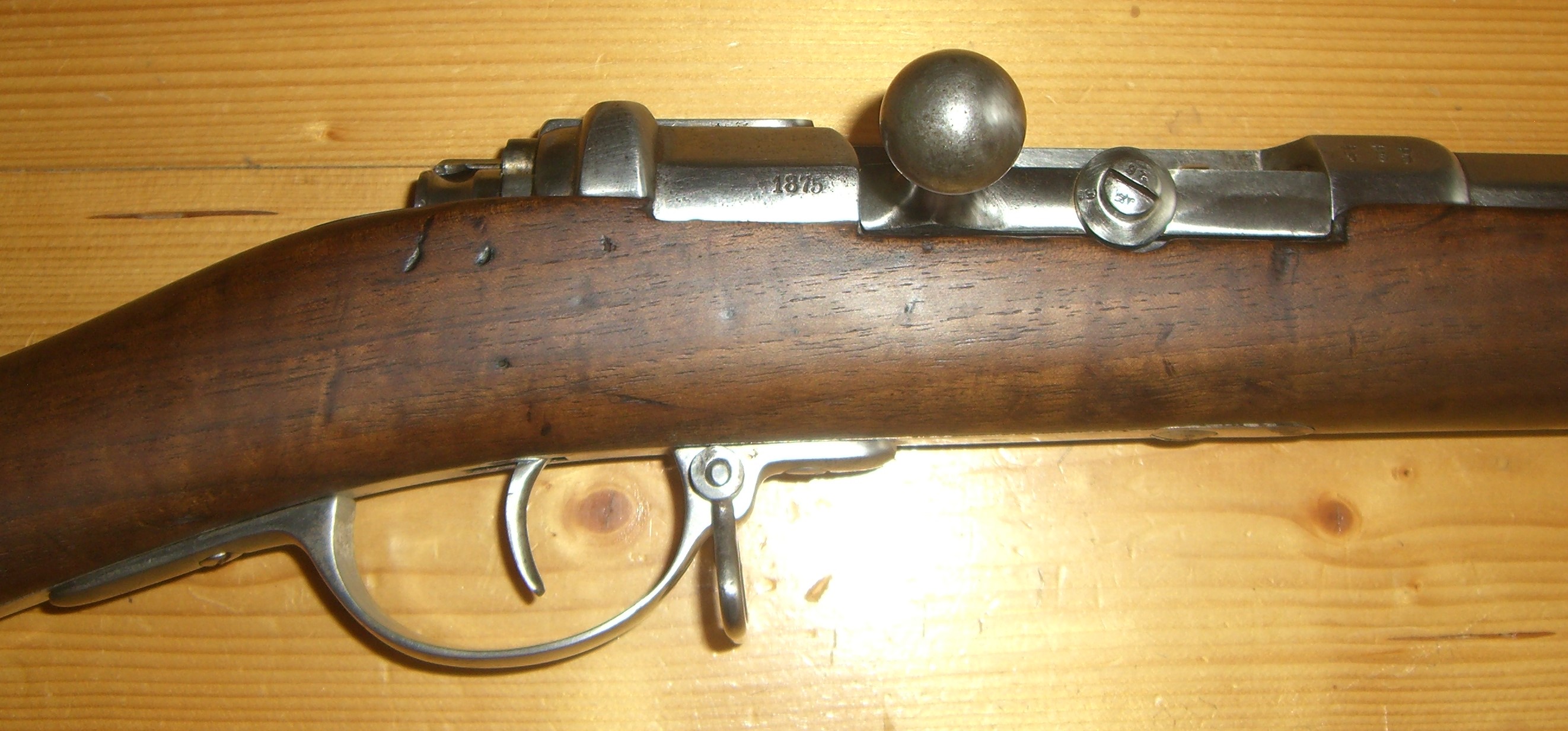

La culasse mobile à levier d’armement droit obture bien la chambre grâce à un système de verrou très efficace. Le système de sécurité, incorporé au chien du percuteur, se manœuvre par un petit levier plat. Une des grandes innovations de la culasse Mauser réside dans le fait qu’en ouvrant le verrou, on arme le percuteur. La tête mobile de la culasse porte l’extracteur qui pince le bourrelet de l’étui et l’extrait de la chambre à l’ouverture du verrou.

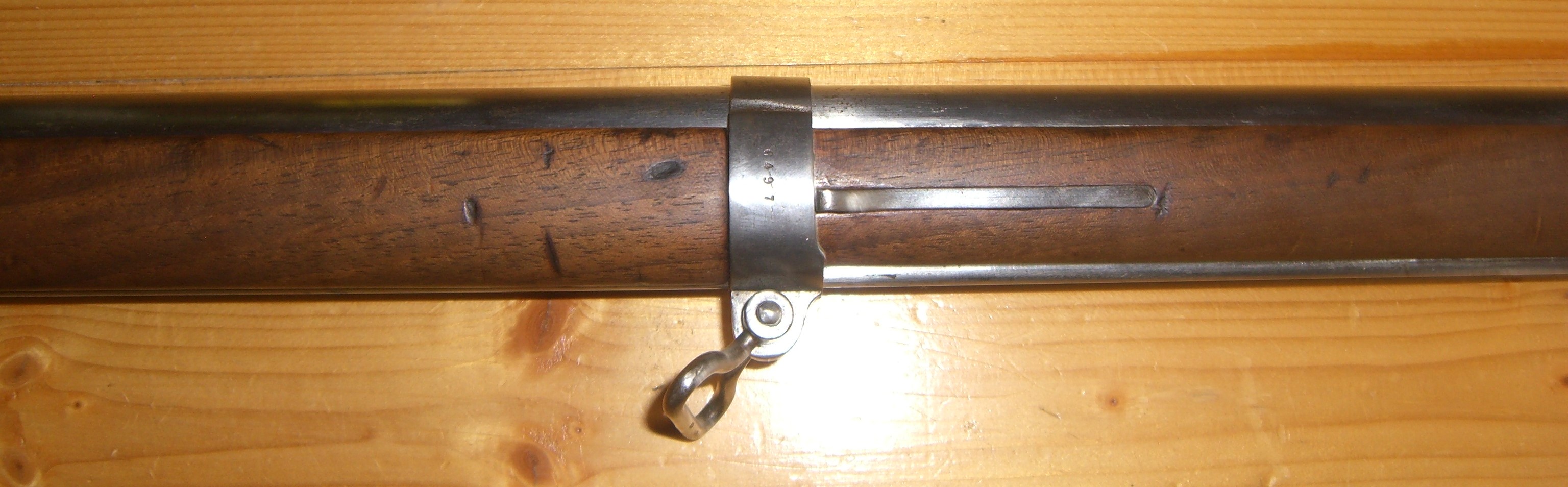

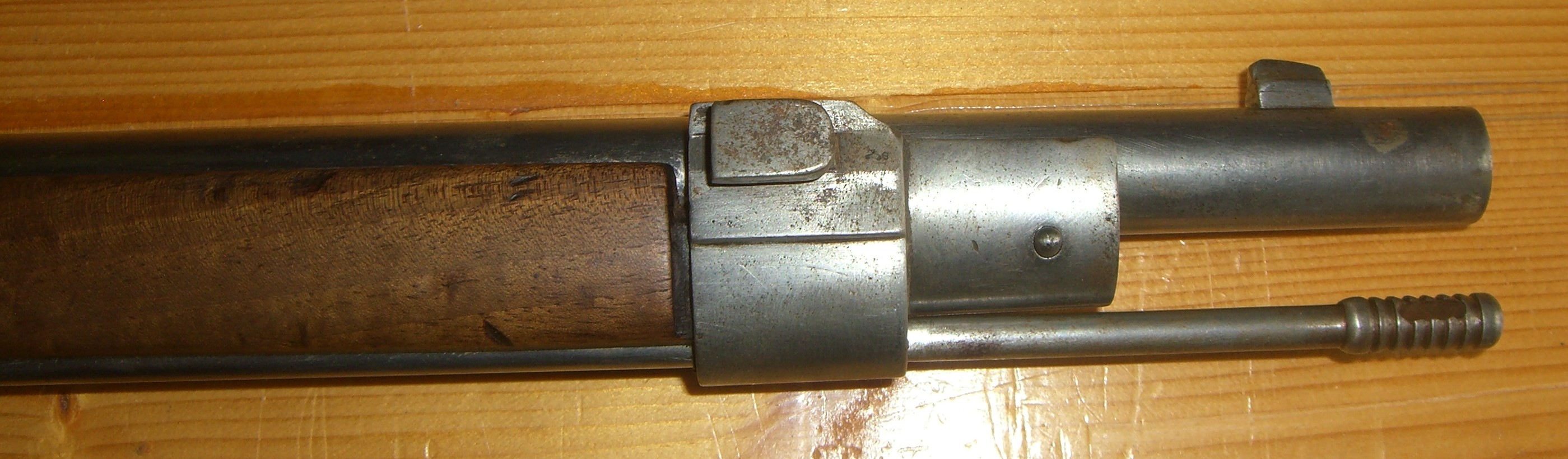

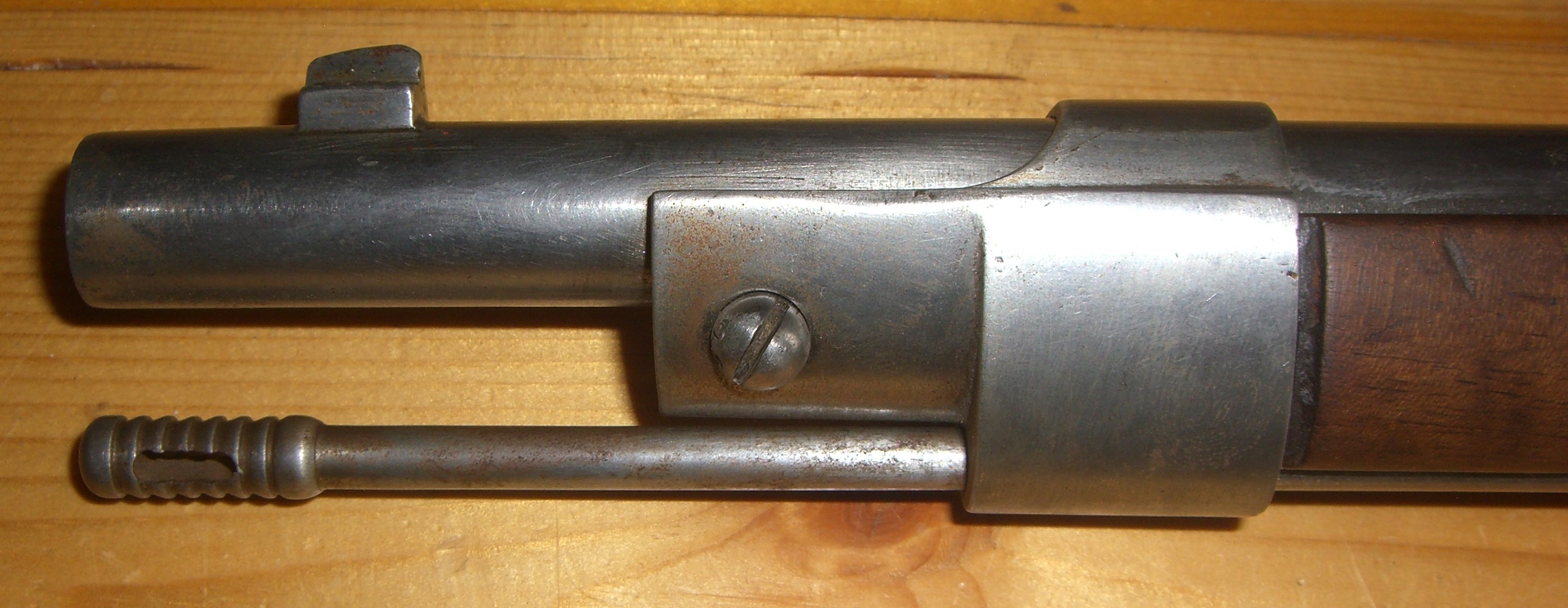

La fixation du canon est solidement assurée par deux vis au niveau de la chambre et de la queue de culasse, par un embouchoir qui porte le tenon de baïonnette et qui est fixé au fût par une vis ainsi que par une

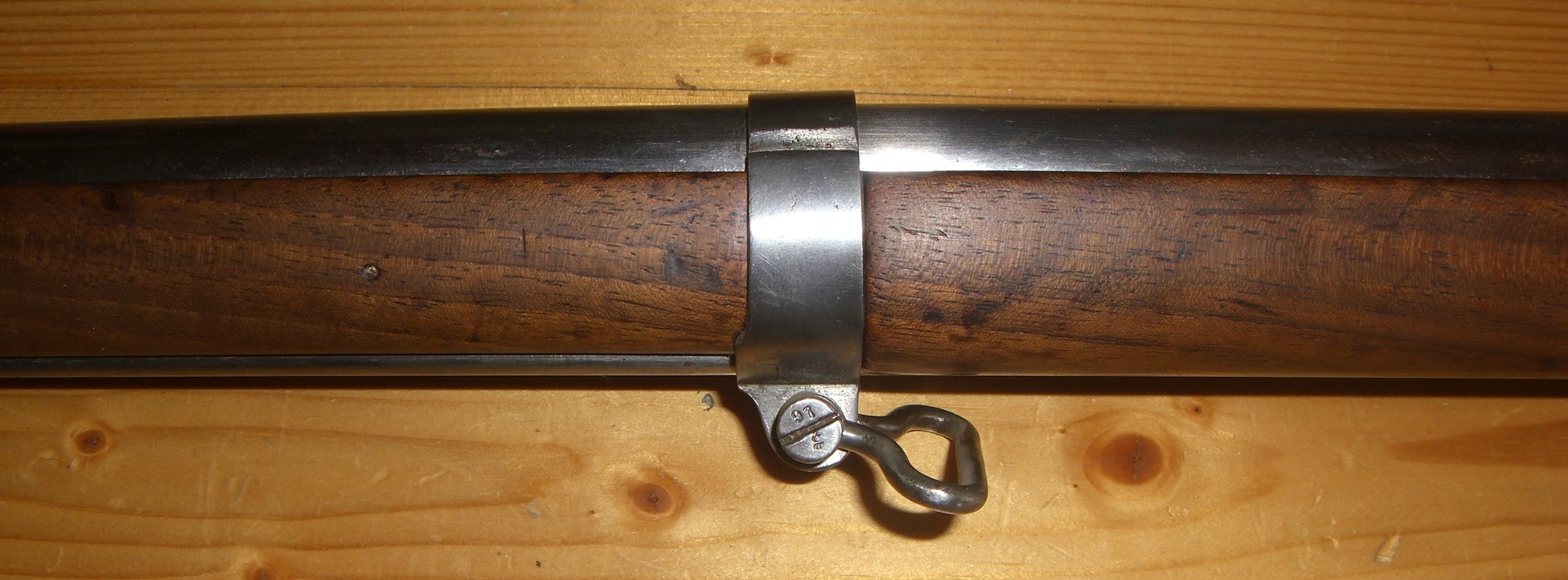

capucine et une grenadière arrêtées par des ressorts.
Marquages:

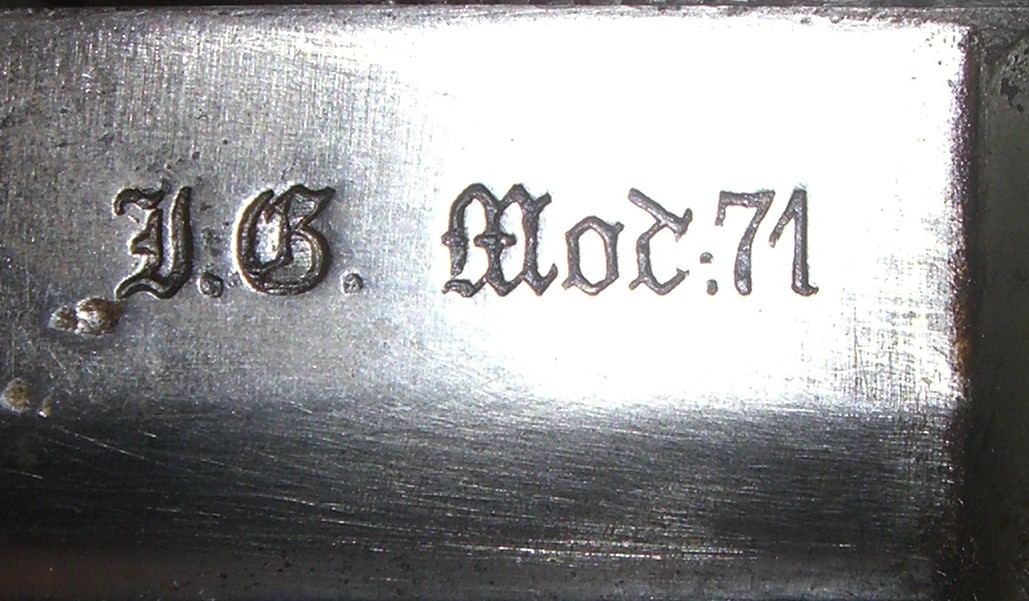

Sur le boîtier à gauche,on trouve à l'avant, le numéro de série et à l'arrière le modèle de l'arme:

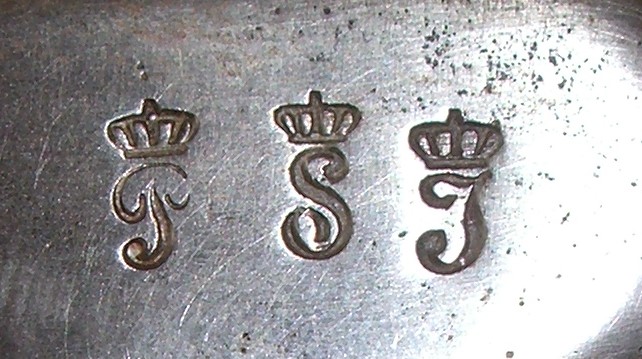

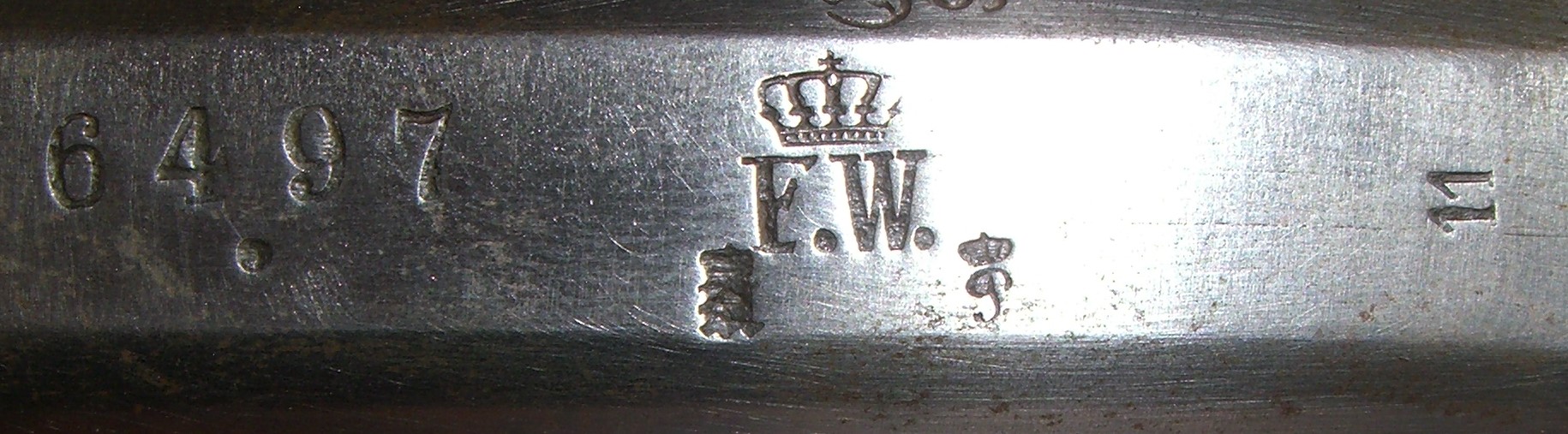

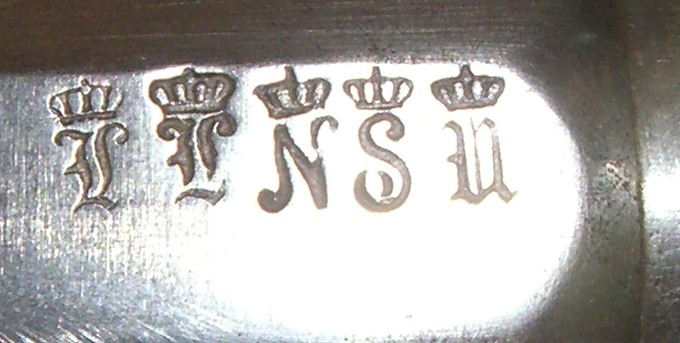

Sur le pan gauche du tonnerre, on trouve:
Sur le dessus du tonnerre:
Sur le tonnerre à droite:

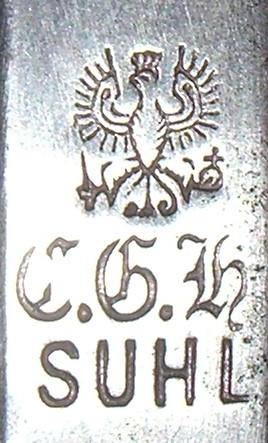

Sur l'avant du boîtier, à droite:

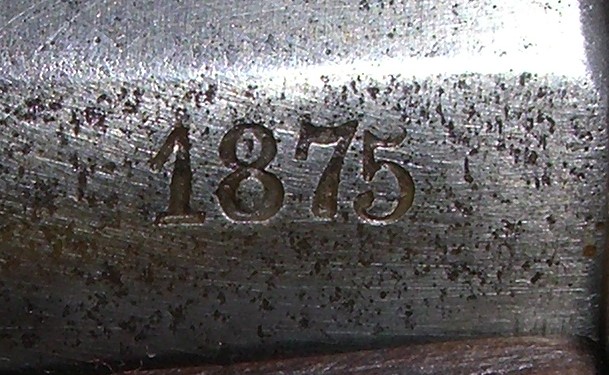

A l'arrière droit du boîtier, la date de fabrication:

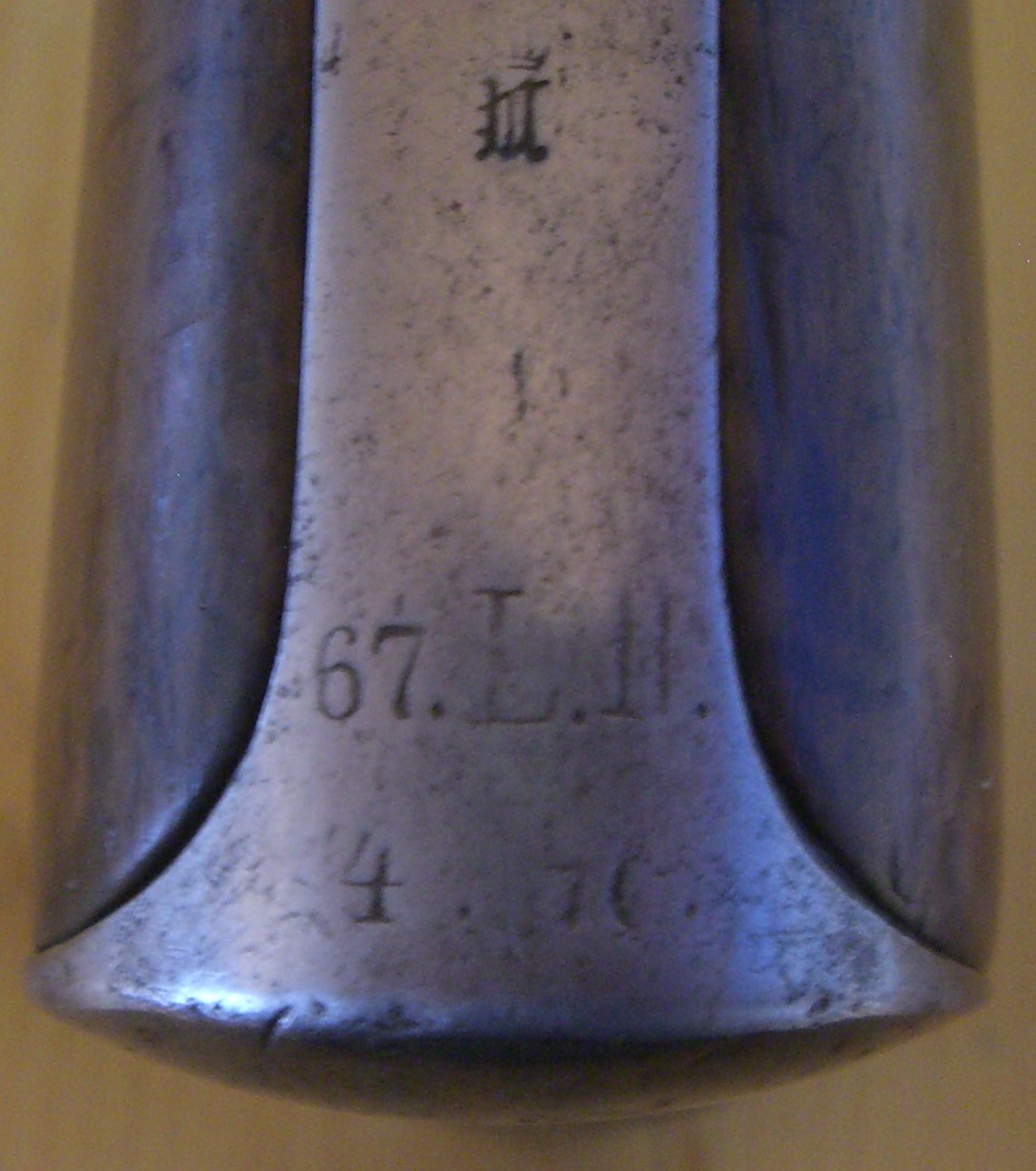

Sur le dessus de la plaque de couche, un poinçon et un marquage régimentaire:

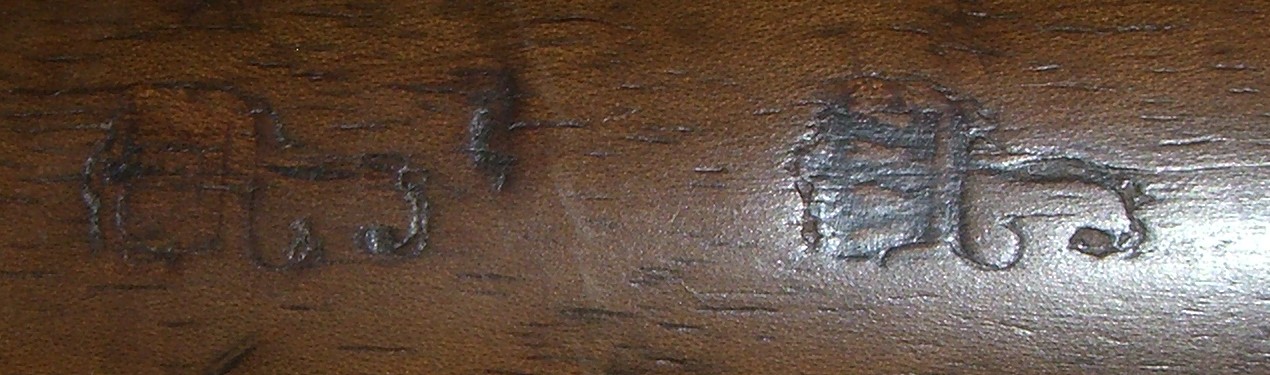

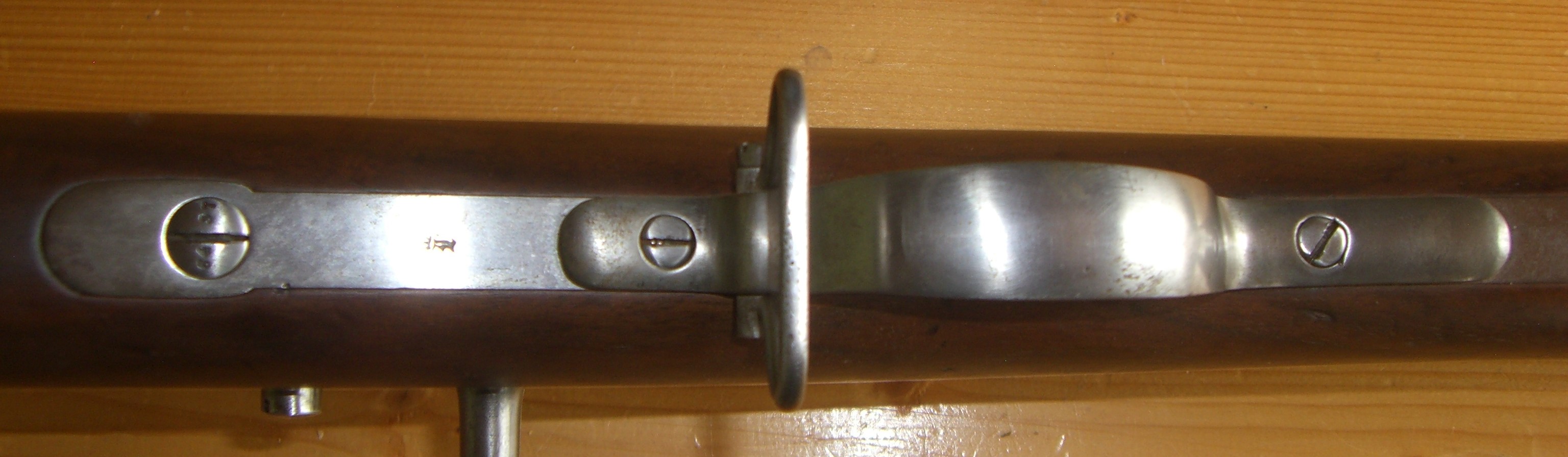

Sous la crosse, 2 séries de deux ponçons:

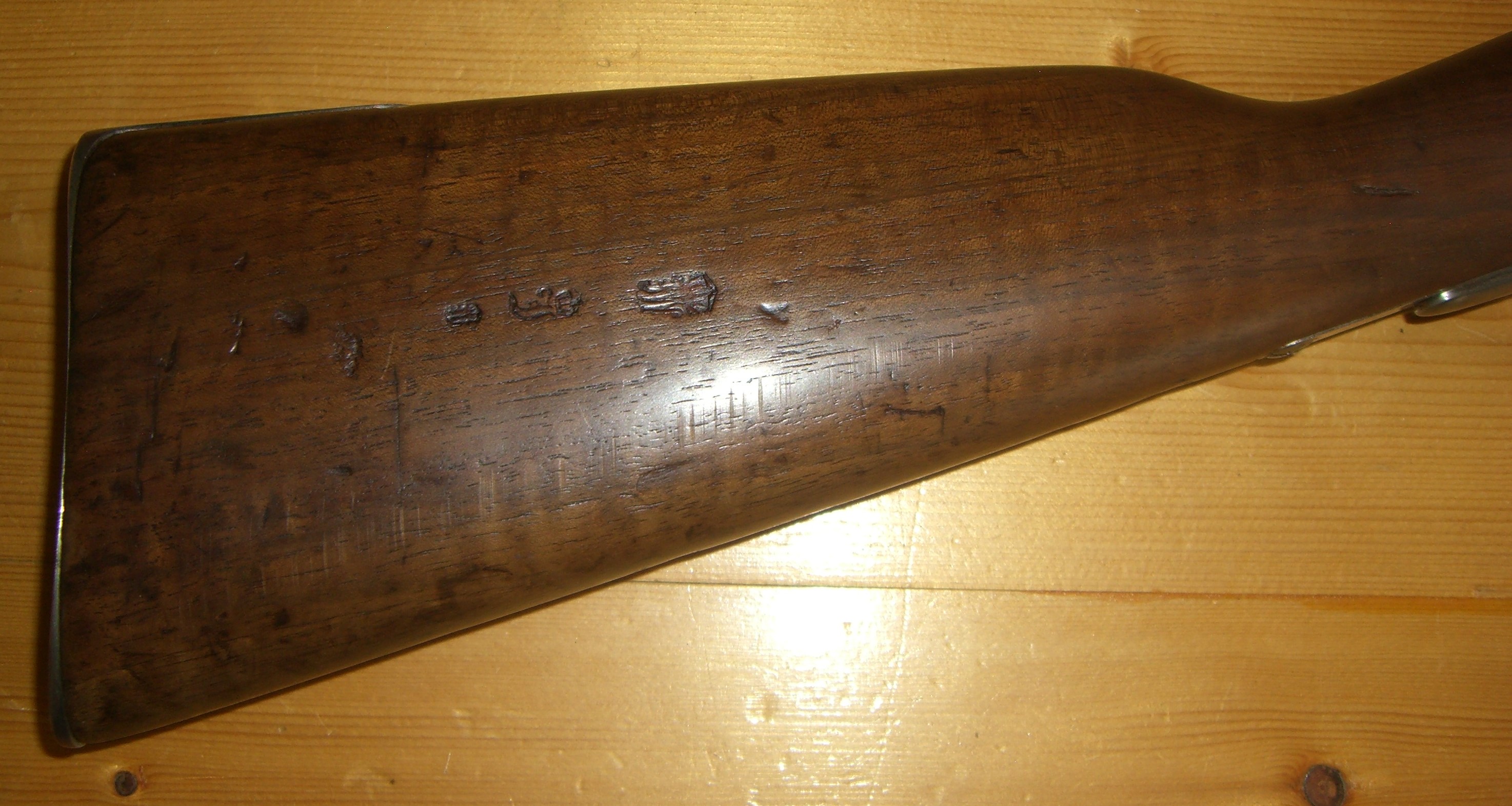

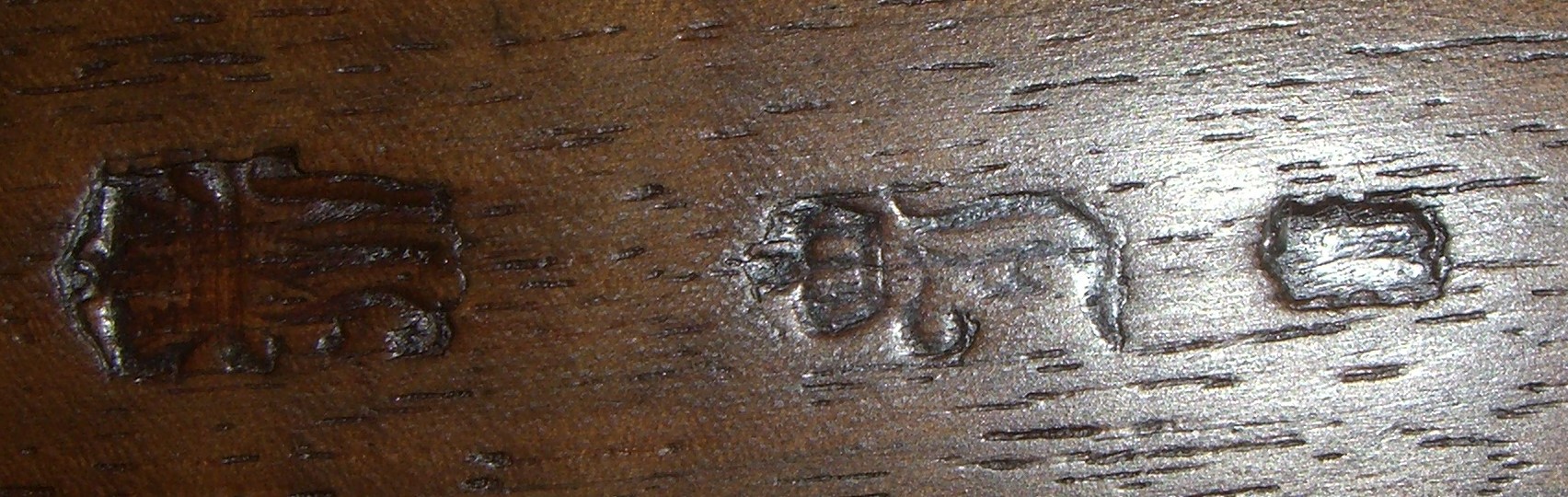

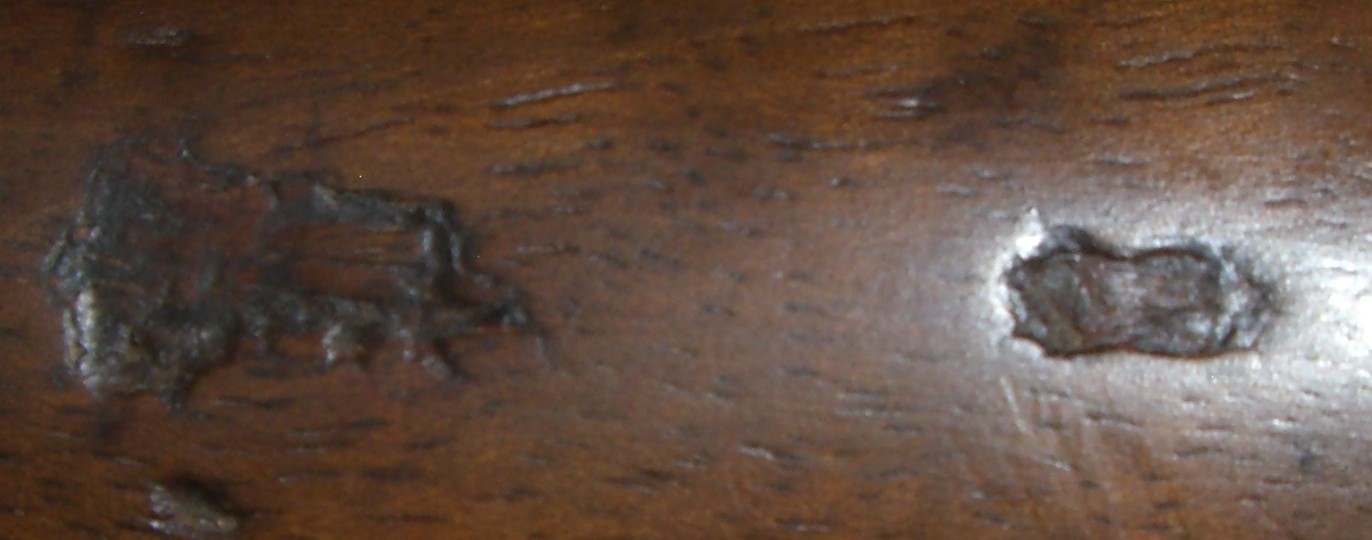

Sur le côté droit de la crosse, une série de 3 poinçons:
Le numéro de série est frappé sur l'ensemble des pièces constitutives.
Constructeurs:
Gebrüder Wilhelm et Paul Mauser, Oberndorf.
Amberg Waffenfabrik.
Augsburg Waffenfabrik.
Dantzig Waffenfabrik.
Erfurt Waffenfabrik.
Spandau Waffenfabrik.
Arbeisgemleindchaft CG Haenel,Suhl.
VC Schilling, Suhl.
Schpangenberg & Sauer, Suhl. 180 000 exemplaires répartis avec ceux produits par Schilling.
Österreichische Waffenfabrik Gesellschaft, Steyr (Autriche), avec 474 622 fusils, 60 000 carabine, 150 000 culasses mobiles, 55 963 boîtes de culasse, 52 000 canons pour l'Allemagne et plus tard pour l'exportation (70 000 pour la Chine, le Honduras, le Japon, le Transvaal et l'Uruguay.
National Arms & Ammunition Company, Birmingham, (Grande Bretagne), 75 000 fusils pour l'Allemagne.
Greenwood & Batley Limited, Leeds (Grande Bretagne).
