Caractéristiques :
Calibre : .30 et .38 (1er modèle) -- .50 (2e modèle).
Longueur totale : 0,920 m.
Longueur du canon : 0,510 m.
Poids à vide : 3,000 kg.
Capacité du magasin : 1 coup.
Pays : U.S.A.
Description 1er modèle :

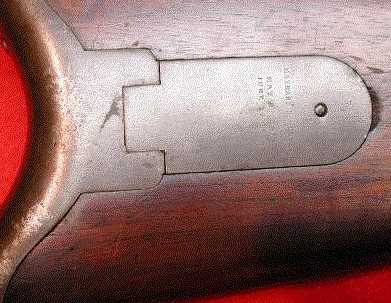

La crosse est en noyer verni de forme triangulaire. On trouve un patchbox en fer sur le côté droit qui prend appui sur la plaque de couche.
La partie supérieure de la crosse reçoit un œilleton rabattable en arrière et réglable en élévation.

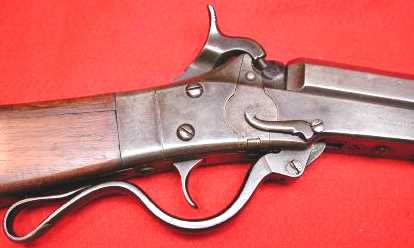

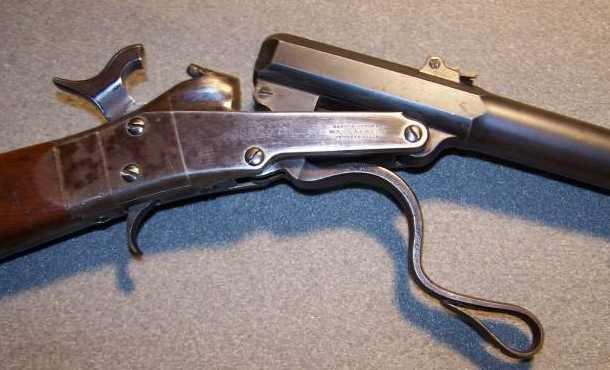

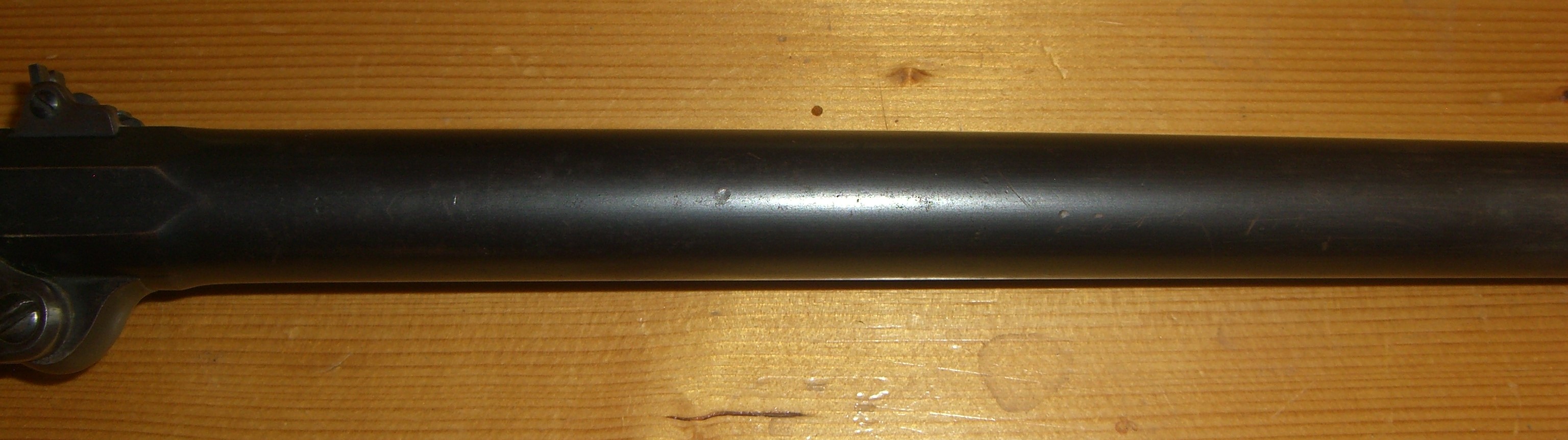

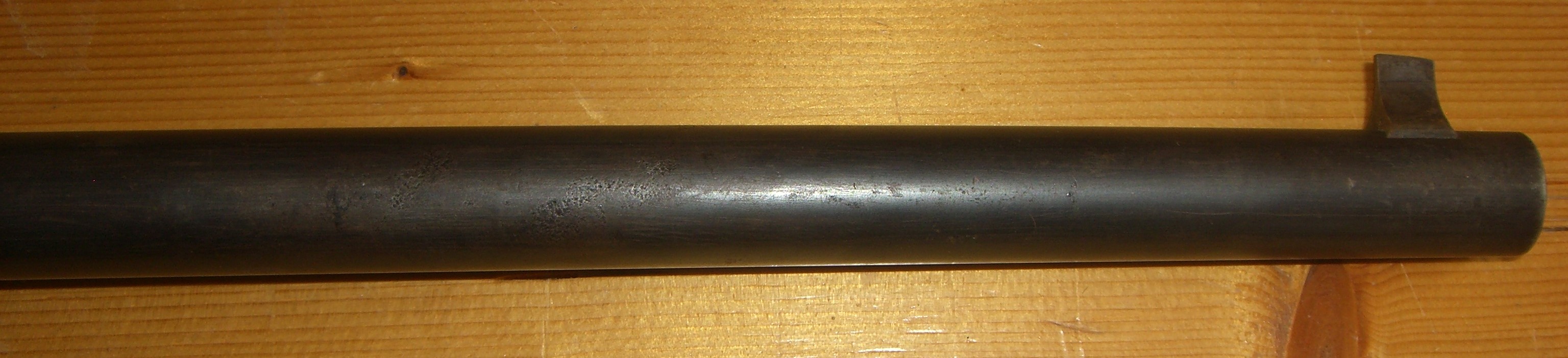

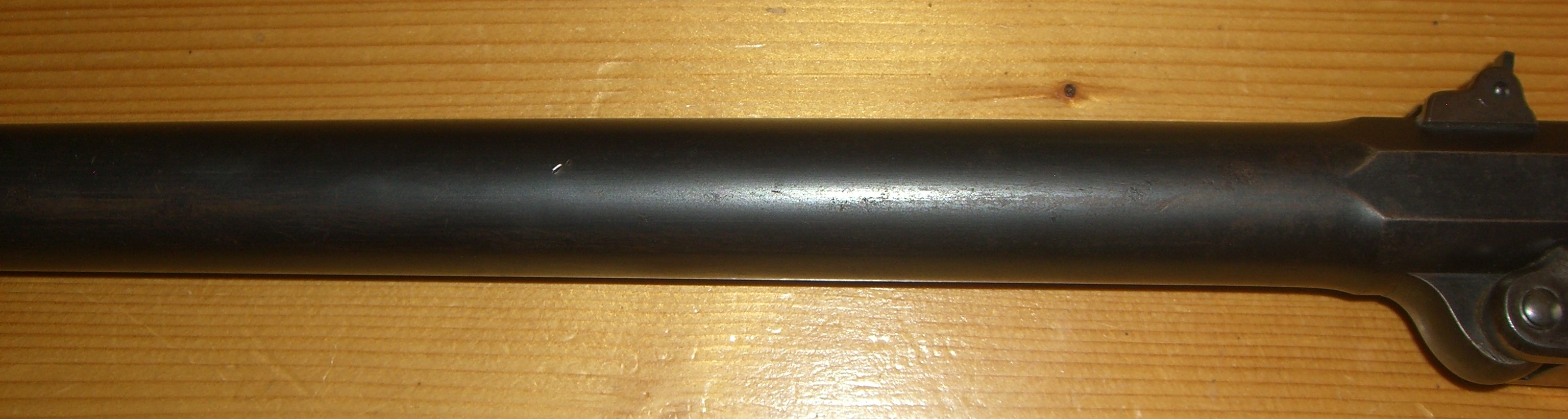

Le canon est octogonal au tonnerre puis arrondi jusqu'à la bouche. Il bascule vers le bas au moyen d'un levier de sous-garde.
La boîte de culasse est jaspée, elle est équipée d'un distributeur d'amorces.
On trouve un petit levier sur le boîtier de culasse qui verrouille et déverrouille le couvercle de la réserve d'amorces.
Généralités :

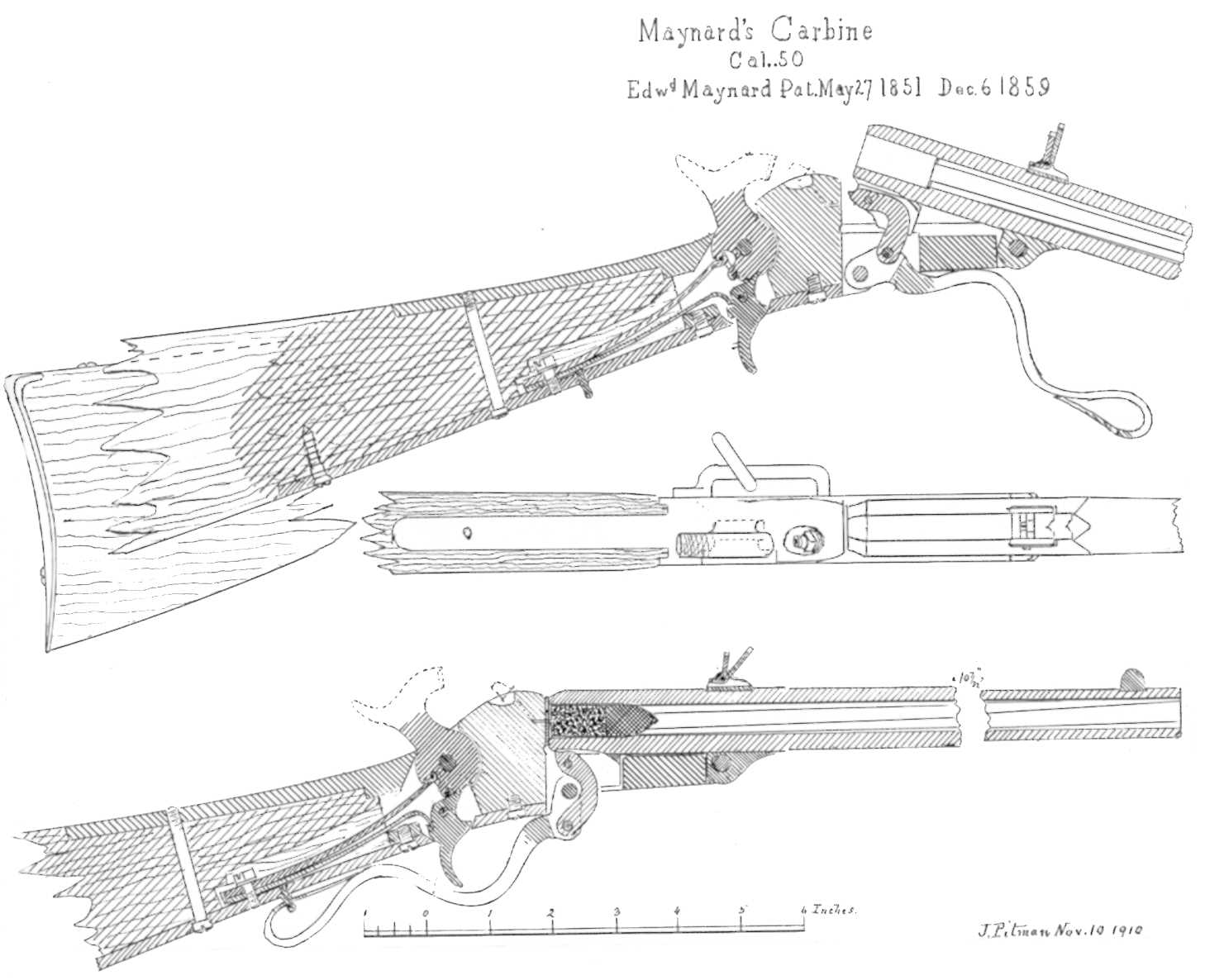

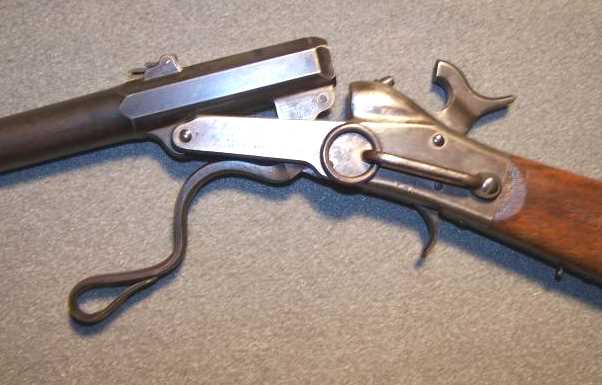

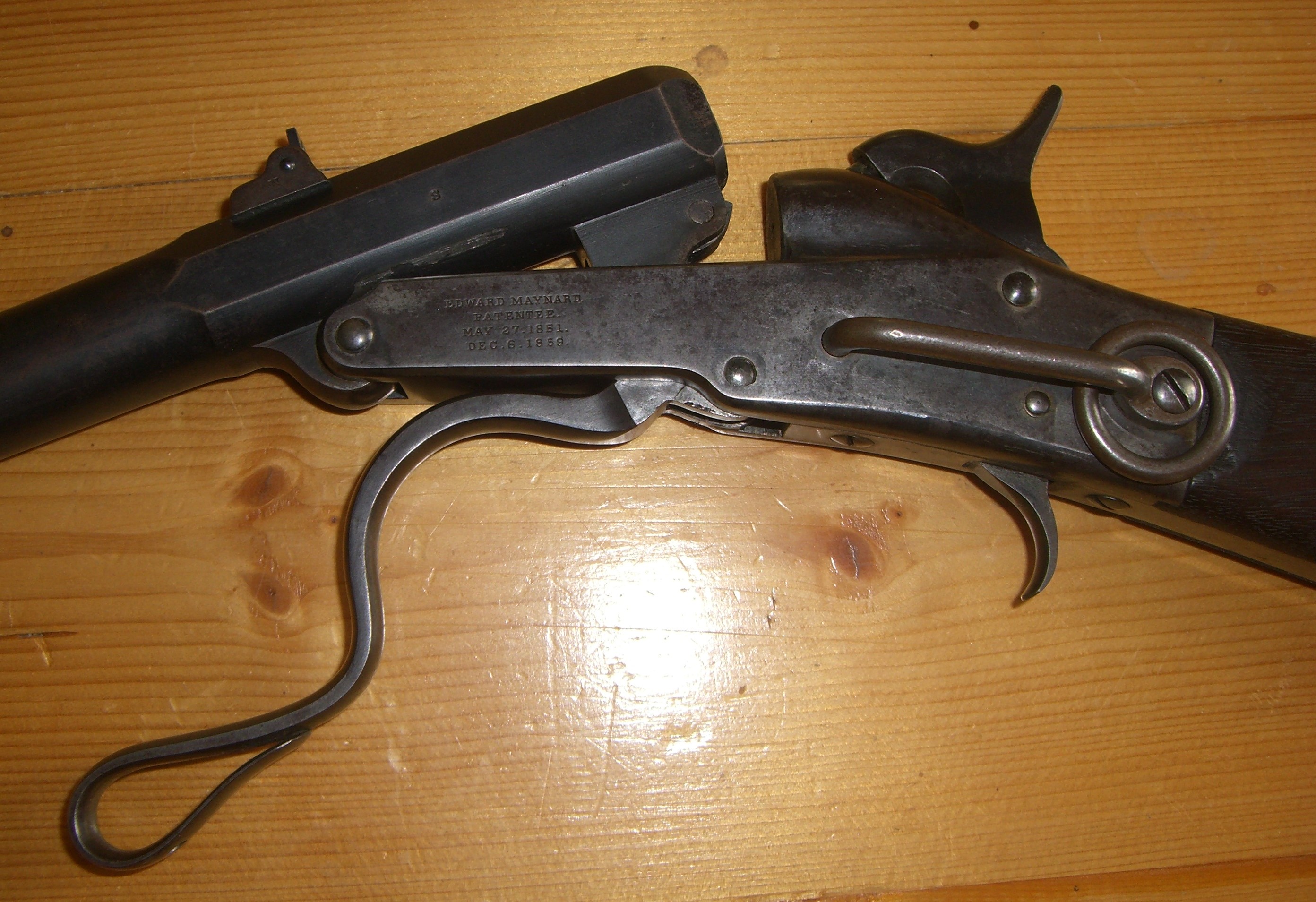

La carabine Maynard se présente comme une arme à canon basculant classique, le basculement étant effectué par une action vers le bas sur le levier de sous-garde faisant également fonction de pontet. Une fois le levier actionné, le canon bascule autour de son axe situé à l'avant du boîtier, présentant ainsi la chambre pour l'insertion d'une cartouche. Une fois la carabine refermée, l'utilisateur n'a plus qu'à armer le chien et positionner une amorce standard sur la cheminée avant de faire feu.
Parmi les particularités du système, il faut noter la facilité de démontage du canon après dépose de son axe, facilité qui sera exploitée après-guerre sur les armes civiles en offrant aux utilisateurs des options de canons interchangeables de longueurs ou calibres variés, mais aussi l'espace important entre l'arrière du canon et le boîtier dû à l'utilisation de cartouches spéciales Maynard à bourrelet extrêmement épais et de grand diamètre. Ce bourrelet particulier offrait également l'avantage de permettre à l'utilisateur d'extraire facilement la douille vide après le tir et ainsi de se passer d'extracteur.
Marquages 1er modèle :

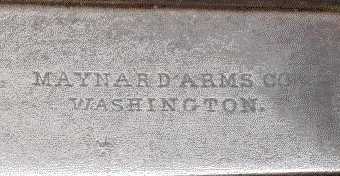

Sur le boîtier, du côté droit, on trouve :
MAYNARD ARMS C°
WASHINGTON

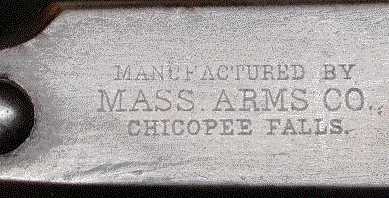

Sur le côté gauche :

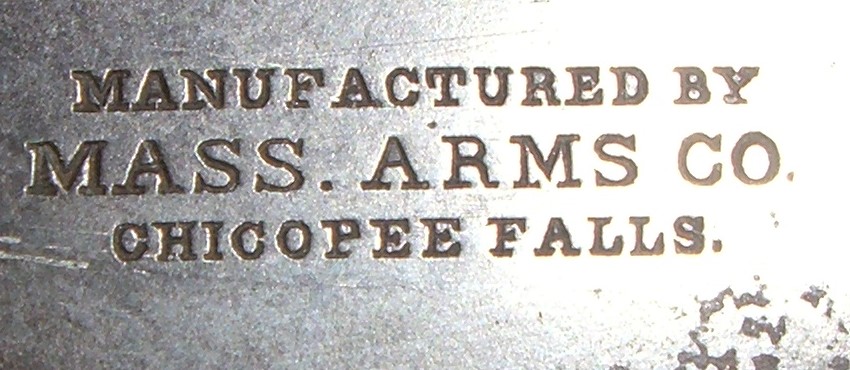

MANUFACTURED BY MASS ARMS C°
CHICOPEE FALLS

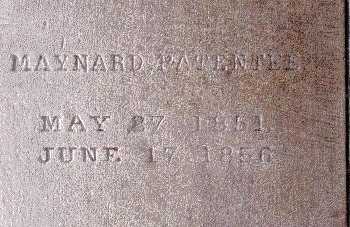

Sur le couvercle du patchbox :
MAYNARD PATENTEE
MAY 27, 1851
JUNE 17, 1856

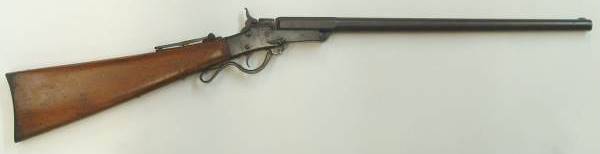

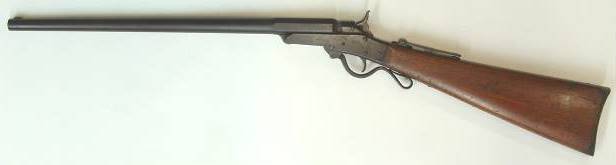

Photo d'un 1er modèle en calibre .38.

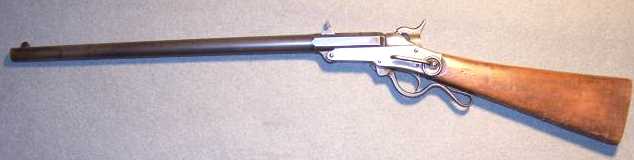

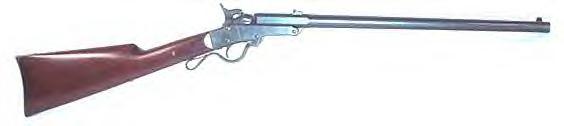

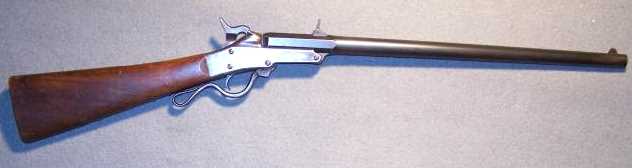

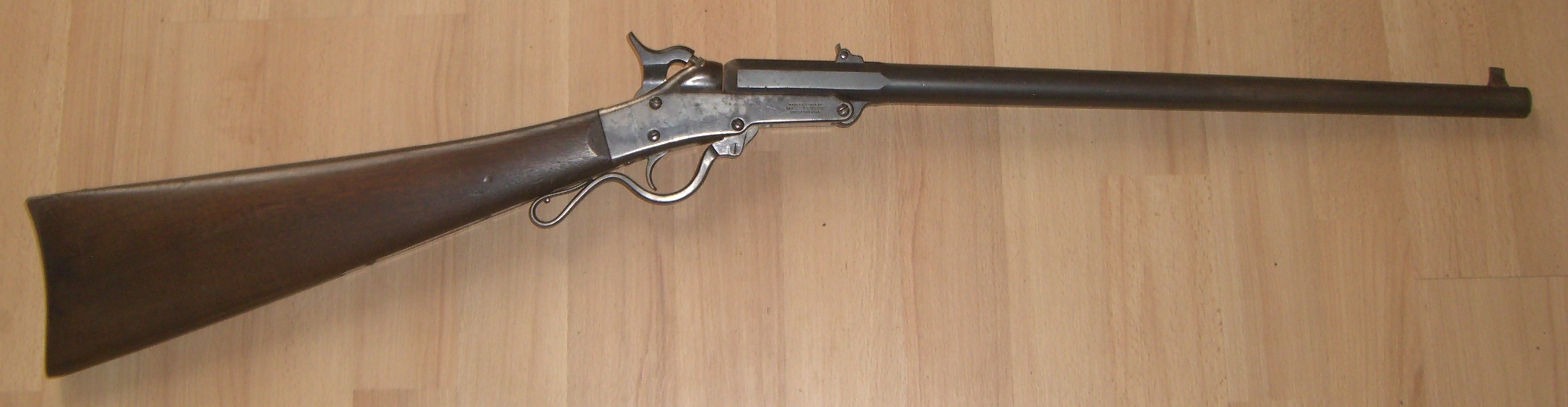

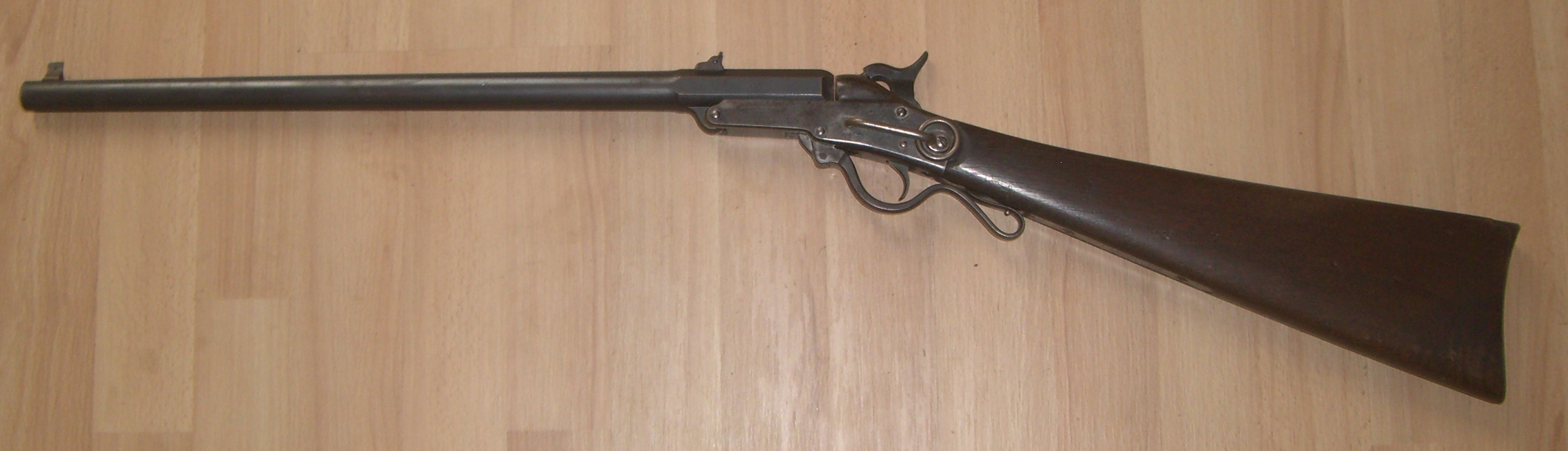

Description 2e modèle :

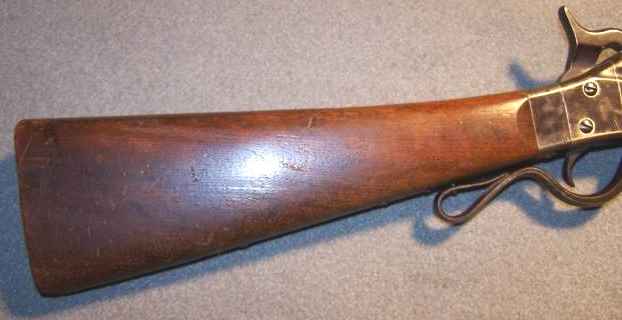

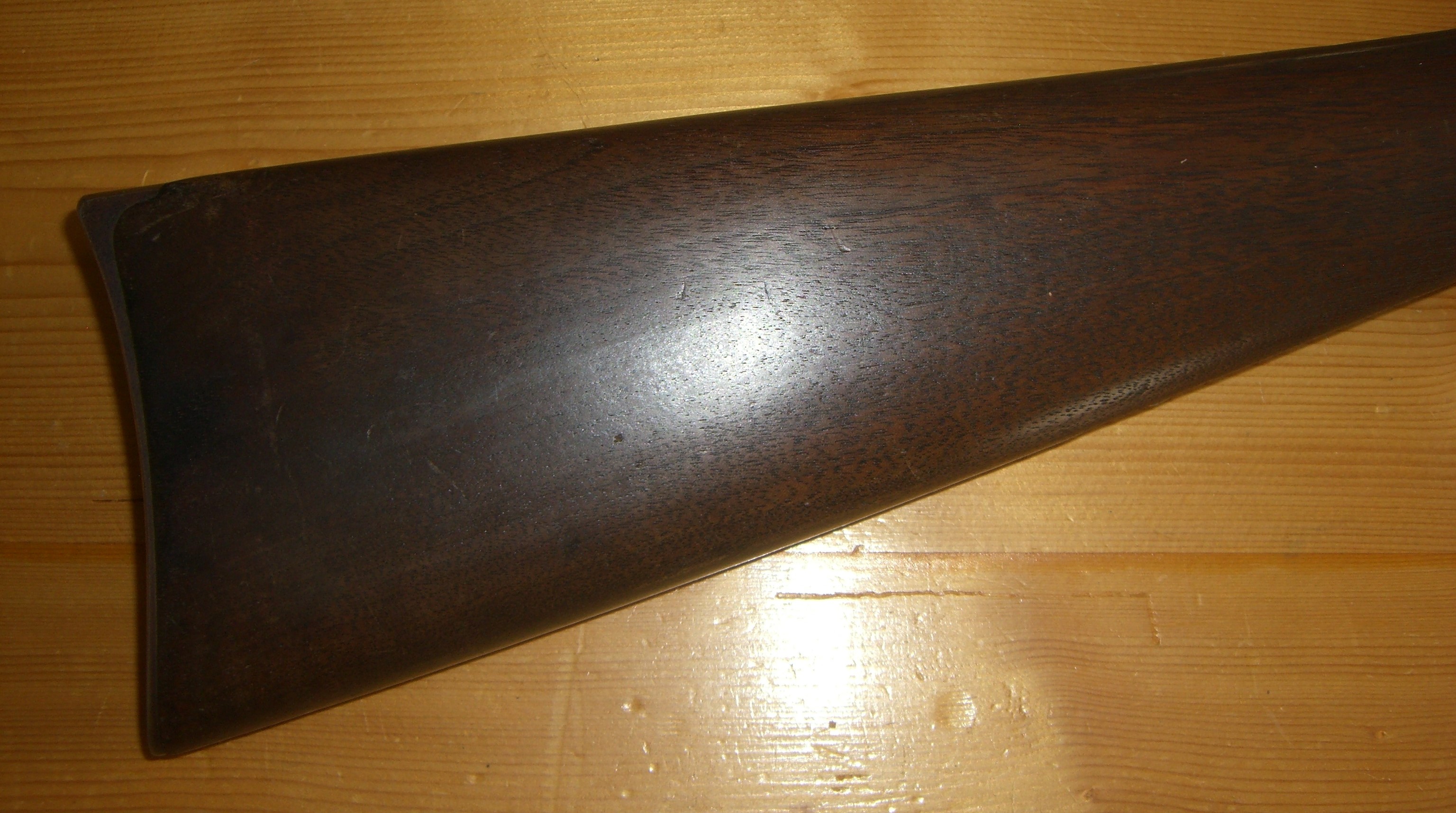

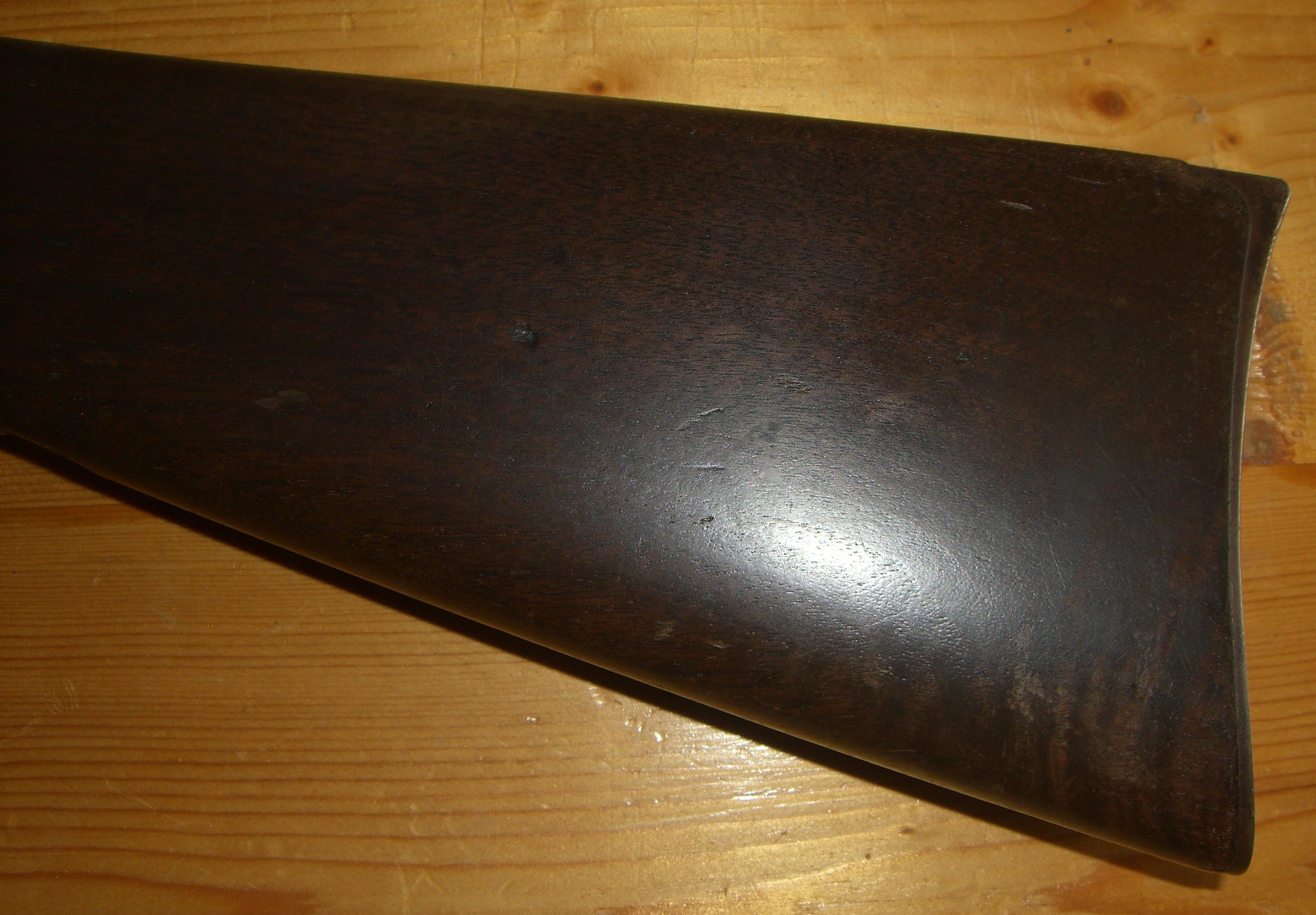

La crosse est moins épaisse, elle ne comporte pas de patchbox ni d'œilleton. Une hausse à feuillets est fixée sur le tonnerre.
L'arme est également dépourvue d'amorceur automatique.

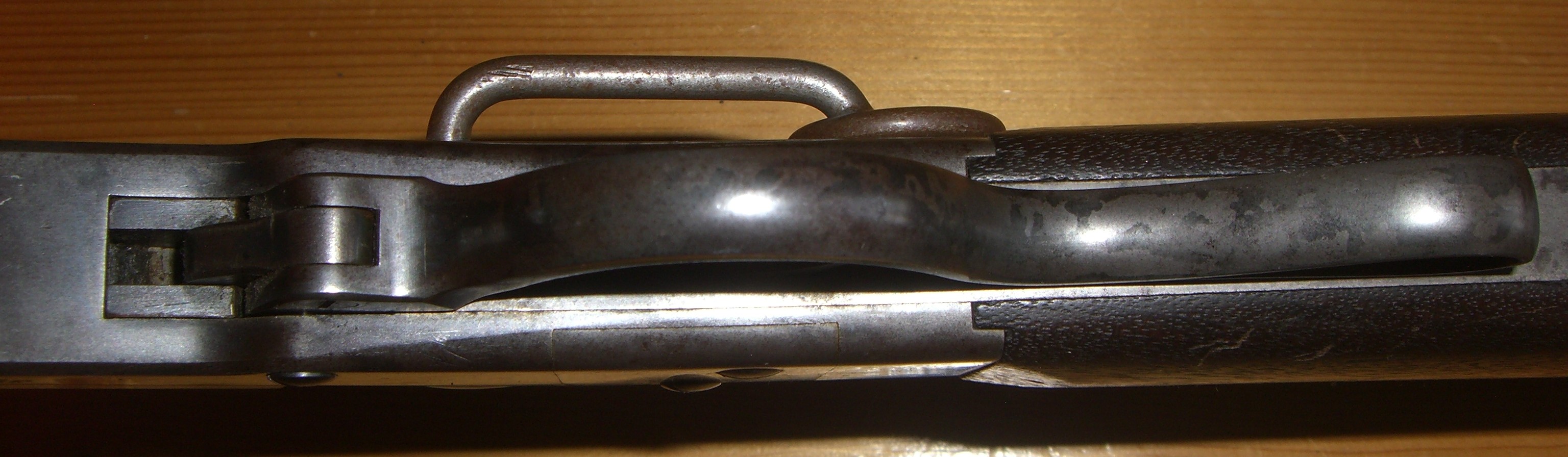

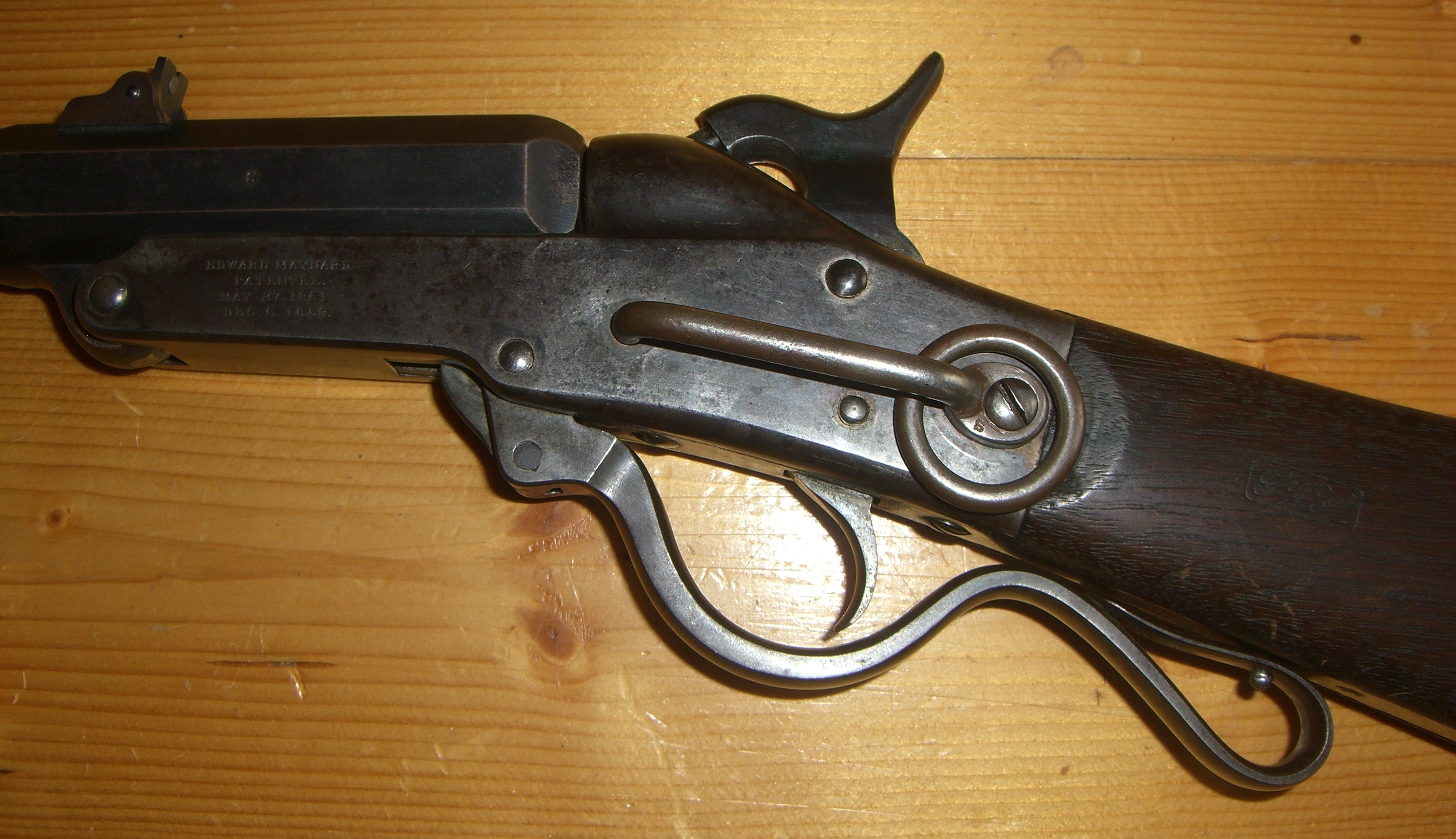

Un anneau de selle se trouve sur la gauche du boîtier.
Généralités :
Alors que l'avenir semblait prometteur à la fois pour l'arme et pour la société qui la produisait, le 18 janvier 1861, un incendie catastrophique réduit en cendres l'usine de Chicopee Falls. Se retrouvant sans commande et sans usine, la société est alors dissoute, ce dont profite le docteur Maynard pour en racheter les actifs. Il entreprend alors de reconstruire l'usine avec des machines modernes et, capitalisant sur la bonne réputation de ses carabines, il obtient le 8 juin 1863 un contrat portant sur la fourniture de 20 000 exemplaires de son nouveau modèle de carabine.

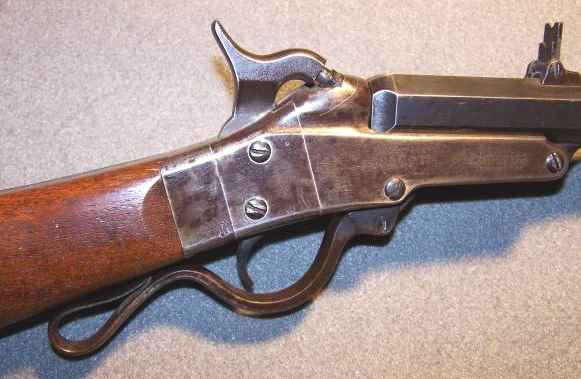

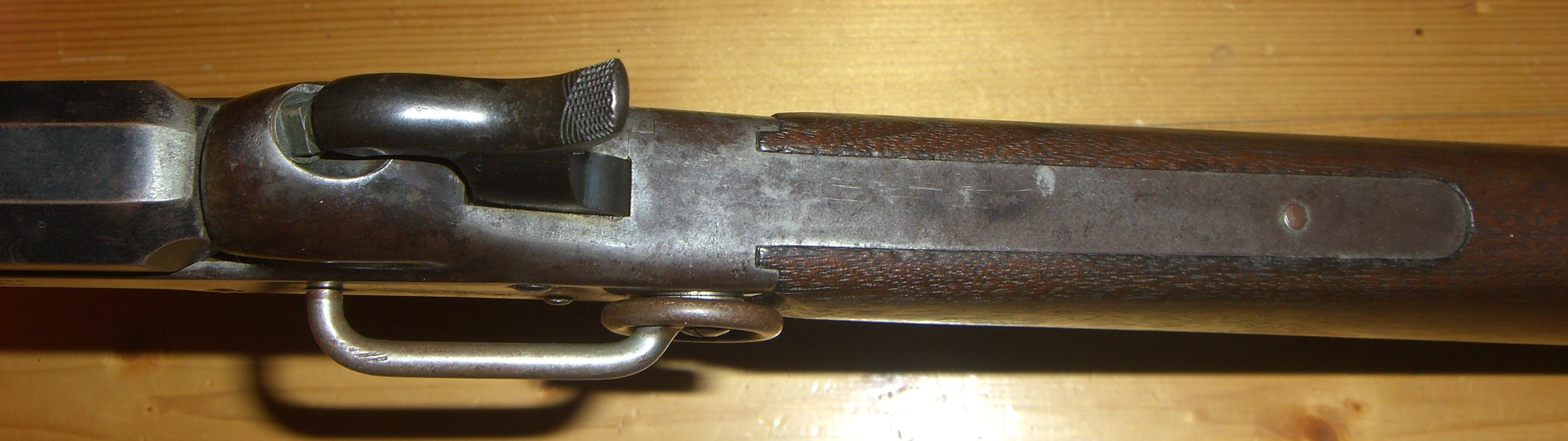

Ce nouveau modèle se caractérise par l'abandon du système d'amorçage Maynard, du viseur arrière et de la boîte d'accessoires de crosse, ainsi que par le repositionnement du chien dans l'axe du canon. De plus, l'arme est rallongée de 10 mm et munie d'un anneau de selle du côté gauche de la crosse.
La première livraison de 1 040 exemplaires a lieu le 22 juin 1864 et la dernière a lieu le 19 mai 1865, pour un total de 20 002 armes.

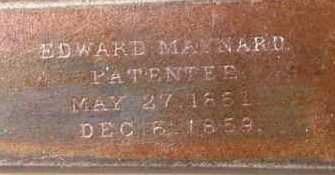

Marquages 2e modèle :

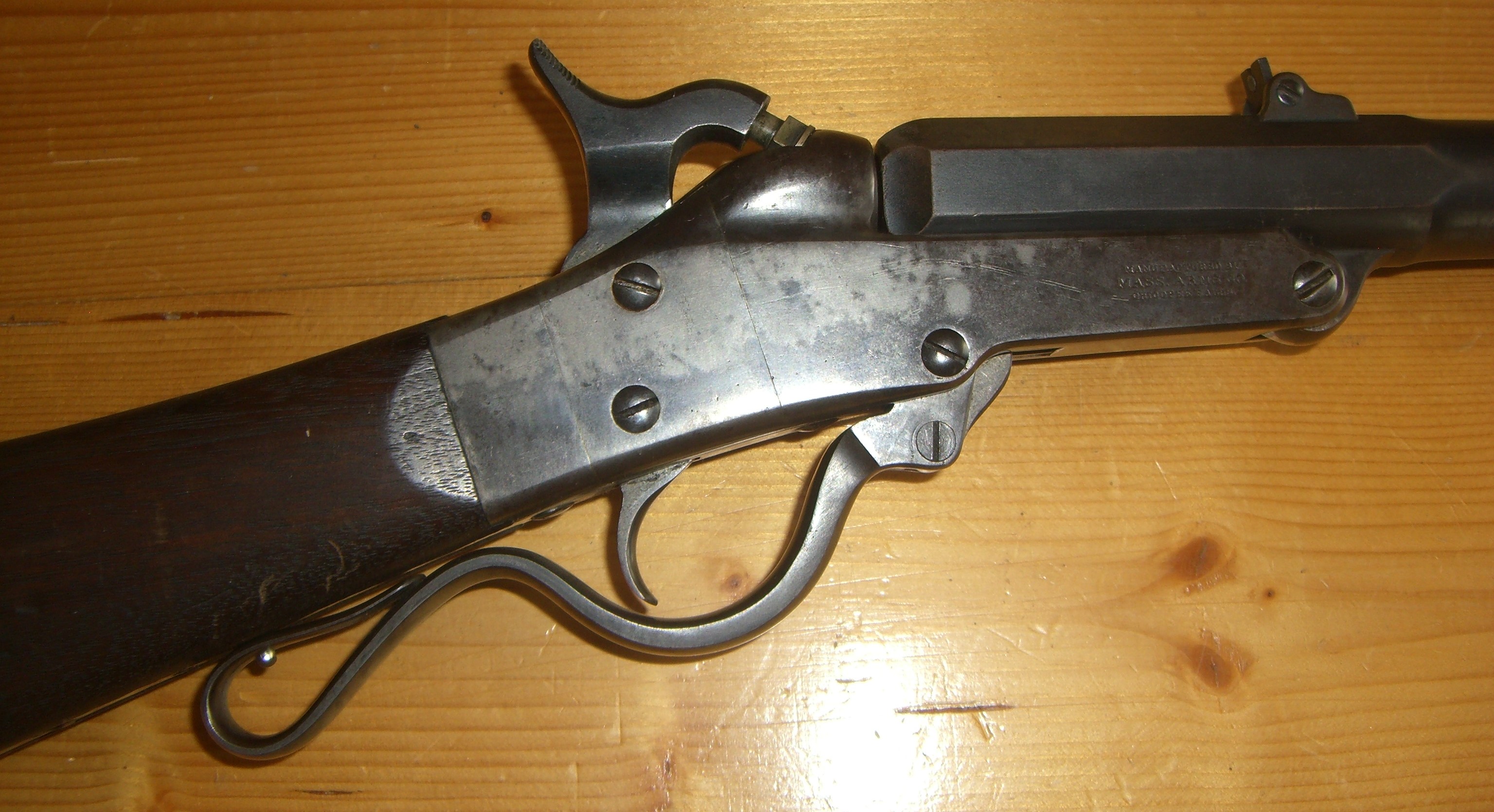

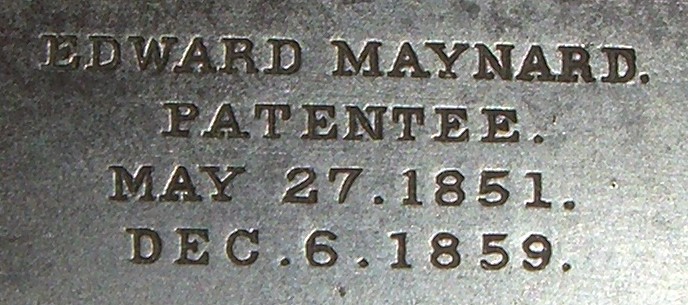

Sur la droite, on trouve :
Sur la gauche :

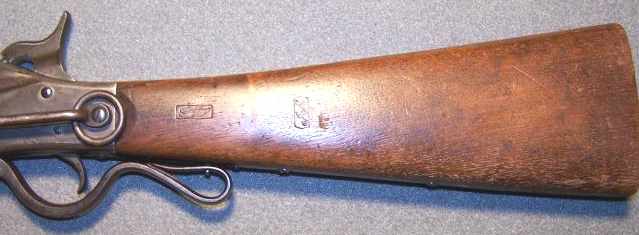

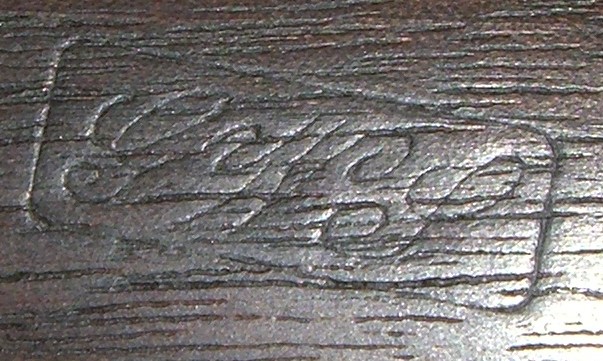

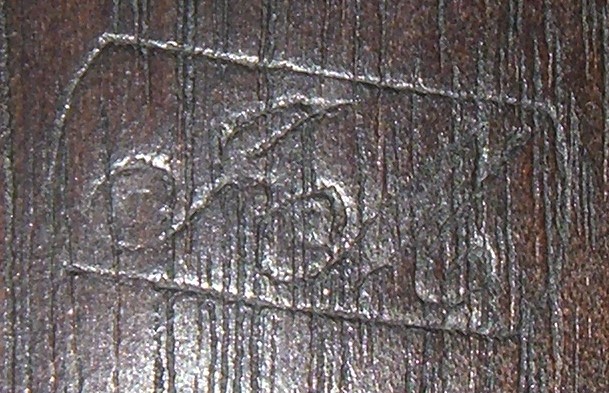

Sur le côté gauche de la crosse, deux cartouches d'inspecteurs[cite: 14].

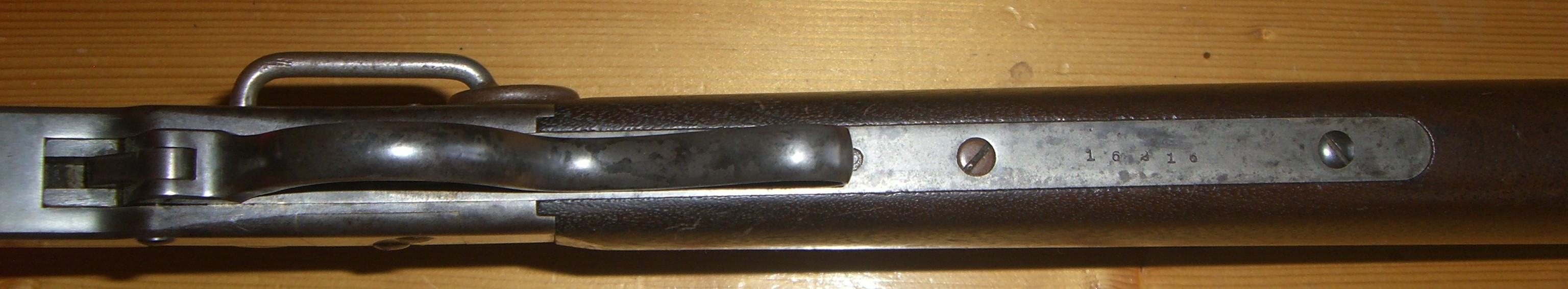

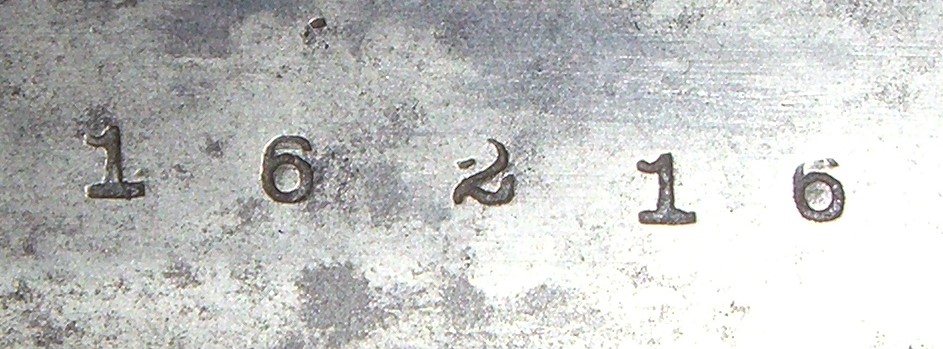

Le numéro de série se trouve derrière le levier de sous-garde[cite: 14].
Utilisation :
La faible quantité en service, la dispersion dans différents arsenaux et la capture de certains exemplaires par les confédérés ont entraîné la rapide disparition de la carabine Maynard des unités de cavalerie de l'Union, tant et si bien qu'à la fin de l'année 1861 plus aucune n'était en service.
Il faudra attendre la fin de l'année 1864 pour voir certaines unités territoriales recevoir les premiers exemplaires de la nouvelle série. Toutefois, la plupart des carabines furent livrées en 1865 et ne prirent qu'une faible part aux opérations. La fin des hostilités et la démobilisation qui s'ensuivit renvoyèrent la grande majorité des carabines Maynard dans les stocks gouvernementaux (14 400 exemplaires en juin 1866), et seules quelques centaines d'exemplaires furent utilisées par les 1er, 2e et 3e régiments de cavalerie jusqu'à la fin de 1869.
Les exemplaires stockés ne furent pas immédiatement revendus sur le marché civil (hormis 300 exemplaires en 1869 et restèrent stockés jusqu'à la liquidation totale de 1901 qui vit la revente de près de 12 500 armes. Toutefois, le stockage de ces armes fut plutôt bénéfique au fabricant de la carabine Maynard en empêchant l'inondation du marché et donc en permettant de poursuivre la fabrication jusqu'à la fin du siècle.
