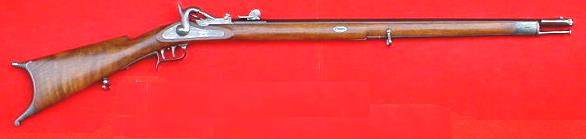

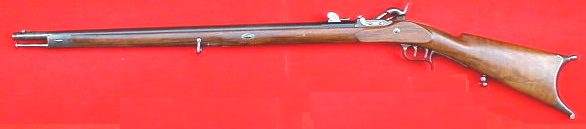

Milbank Amsler Modèle 1863/67 de petit calibre




Origine: www.CollectibleFirearms.com

Caractéristiques:
Calibre: 10,5 mm.
Munition: 10,5 x 38 R.
Longueur totale: 1,380 m.
Longueur avec baïonnette: 1,860 m.
Longueur du canon: 0,990 m.
Poids vide: 4,600 kg.
Capacité: 1 coup.
Pays: Suisse.

Description:
Il s'agit de la transformation du fusil Mle 1863.

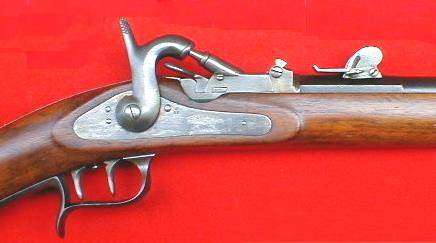

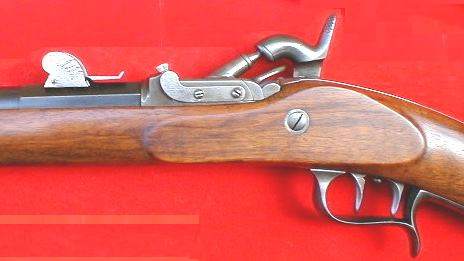

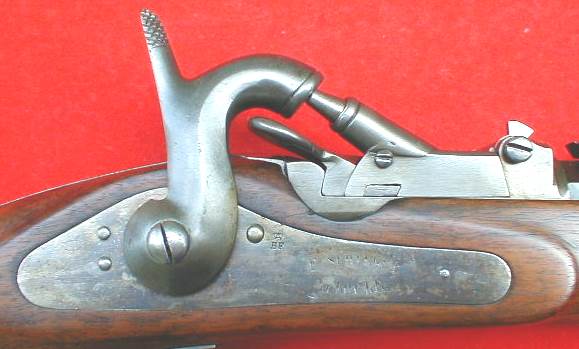

La monture en bois est en une seule pièce, la platine est encastrée, le chien est externe. Une baguette de nettoyage se trouve sous le canon.

Le canon est maintenu au fût par un embouchoir à deux bandes, une grenadière et une capucine.

La hausse est à cadran, 200 et 1 000 pas.


Origine: www.CollectibleFirearms.com

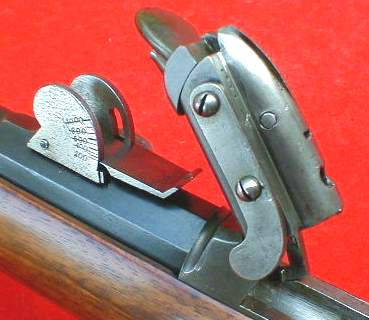

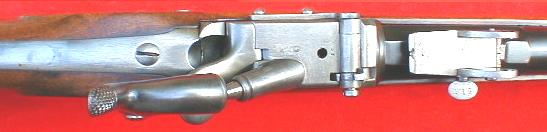

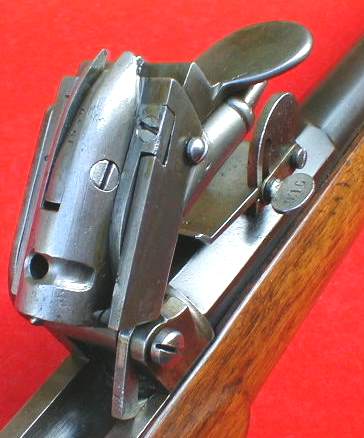

La culasse mobile est levante, à bloc articulé sur une charnière transversale et s'ouvrant vers le haut.


Origine: www.CollectibleFirearms.com

Le percuteur est oblique, le verrouillage est assuré par un coin d'appui escamoté à l'ouverture par la languette de manœuvre.

L'extracteur est placé à droite.

Constructeur:
La transformation fut confiée à vingt cinq ateliers. La SIG de Neuhausen fabriquait les éléments de transformation que les autres entreprises étaient chargées de mettre en œuvre.


Origine: www.CollectibleFirearms.com

Le nombre d'armes ainsi transformé s'élève à 76 735.
