Type: Baïonnette baguette (ramrod) modèle 1889
| Longueur | 903 mm |
| Longueur de la pointe jusqu'au premier rétrécissement | 38 mm |
| Longueur jusqu'au 2ème rétrécissement | 87 mm |
| Longueur jusqu'au 3ème rétrécissement | 432 mm |
| Longueur jusqu'au dernier rétrécissement | 481 mm |
| Diamètre avant de la tige | 8,2 mm |
| Diamètre arrière de la tige | 5 mm |

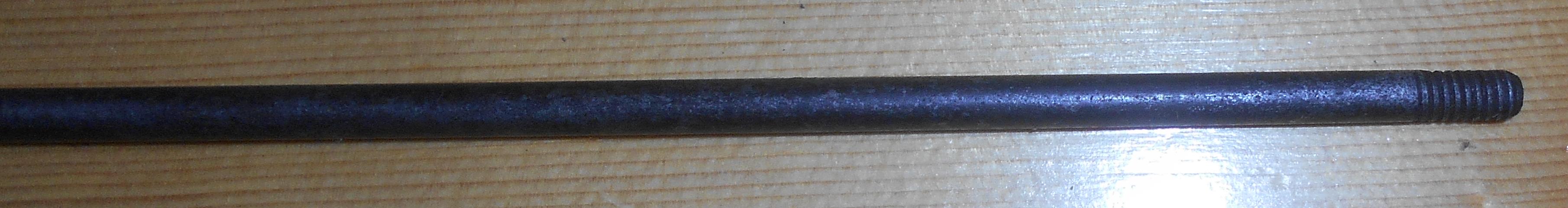

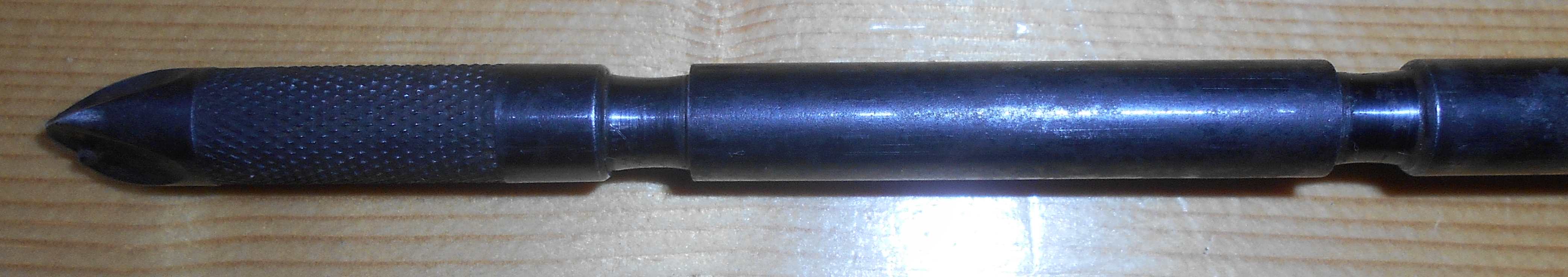

Lame: Elle est constitue d'une tige de section ronde, de 8,2 mm de diamètre à l'avant. L'extrémité est formé de trois onglets concaves qui se rejoingnent en pointe. Le diamètre de cette tige va en diminuant jusqu'à 5 mm à l'autre extrémité. Une partie cylindrique quadrillée en oblique se développe entre 11 mm et 30 mm de la pointe. Une rainure circulaire dont les côtés sont légèrement concaves est située à 38 mm de la pointe. Une autre se trouve à 87 mm de la pointe. La 3ème se situe à 432 mm et la dernière à 481 mm. La tige commence à s'affiner à partir de 550 mm environ de la pointe. L'extémité est filetée pour recevoir un écouvillon.
Remarques: Cette baïonnette est à tige ronde comme le modèle 1884. L'affûtage de la pointe ets différent et le fond des rainures présente un profil légèrement concave et non droit. Ce modèle 1889 n'est pas le dernier modèle de ramrod dans l'armement américain.
Arme: Fusil US modèle 1888.
|
|
|
