France.

Type: Modèle 1847

Longueur 530 mm
Longueur de la lame 463 mm
Largeur de la lame à sa base 21,4 mm
Epaisseur 11,3 mm
Diamètre intérieur de la douille 22,5 mm
Longueur de la douille 67 mm

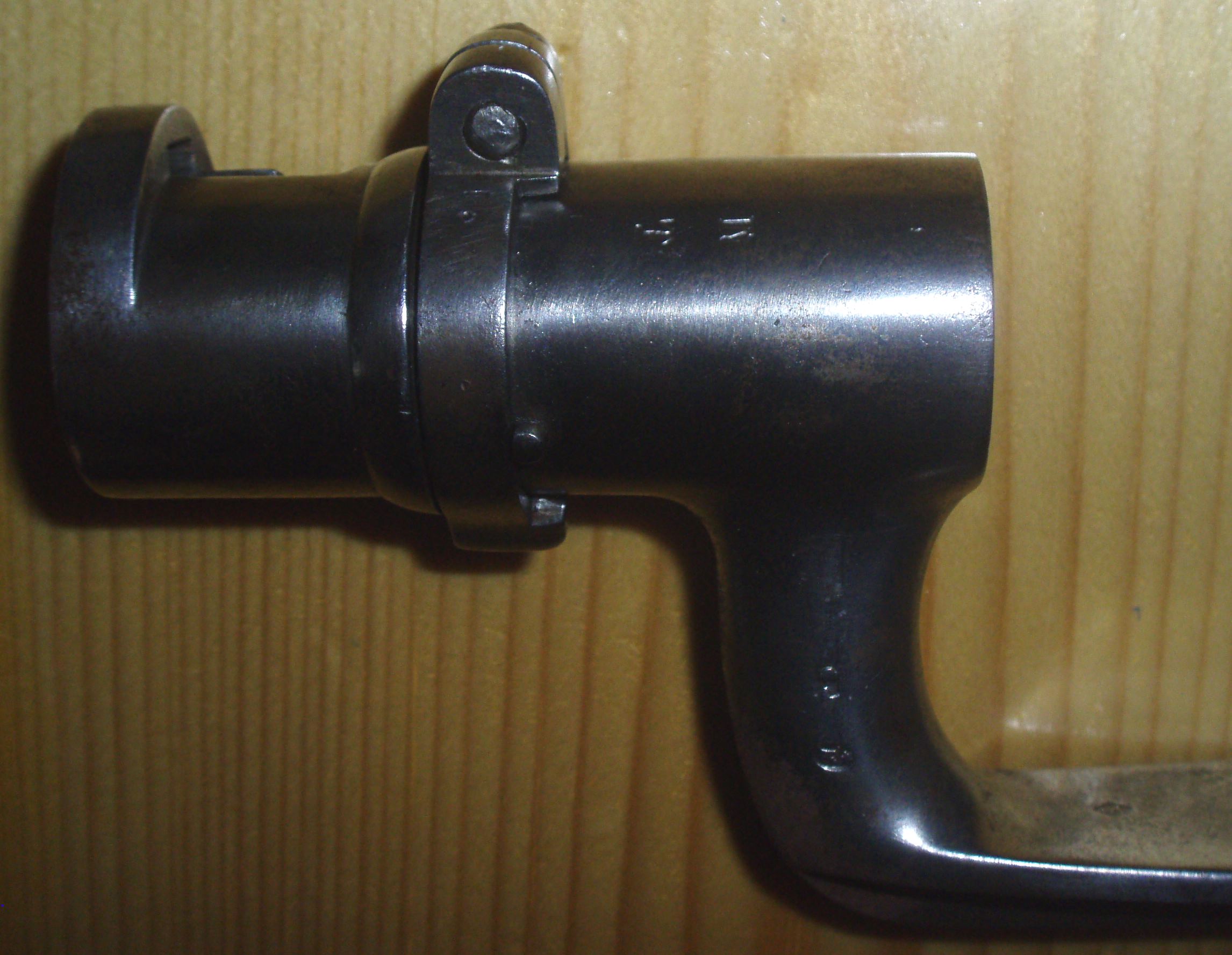

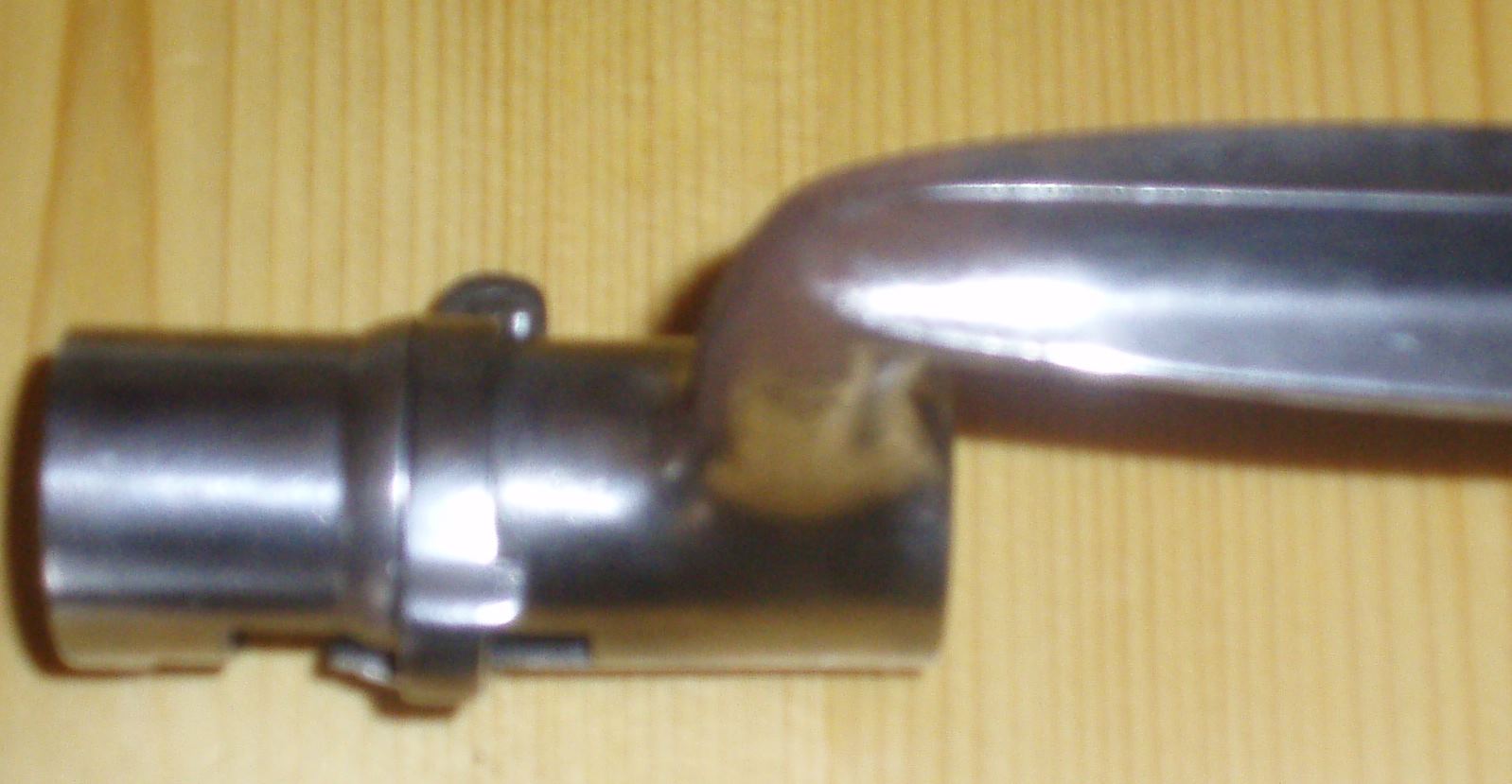

Douille: A triple fente et virole médiane. La virole présente un pontet à profil carré qui en renforce la solidité. Le coude est très fort et très court.

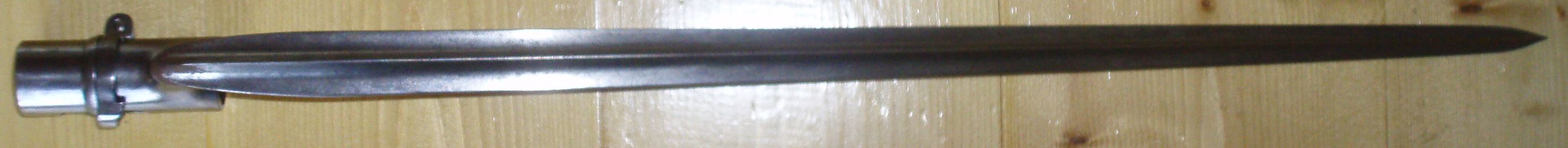

Lame: A section triangulaire, à pans évidés et oreilles abattues. Le départ de gouttière de la face intérieure est pratiquement rectiligne.

Fourreau: En cuir noir à tirant de buffle noirci et garniture inférieure en laiton.

Remarques: Les différences par rapport au modèle
1822 qui a précédé cette baïonnette concerne le coude qui est beaucoup plus fort et solide et de section ovale et non plus ronde, la forme de la lame dont les oreilles sont abattues et le profil de la virole qui a été modifié.

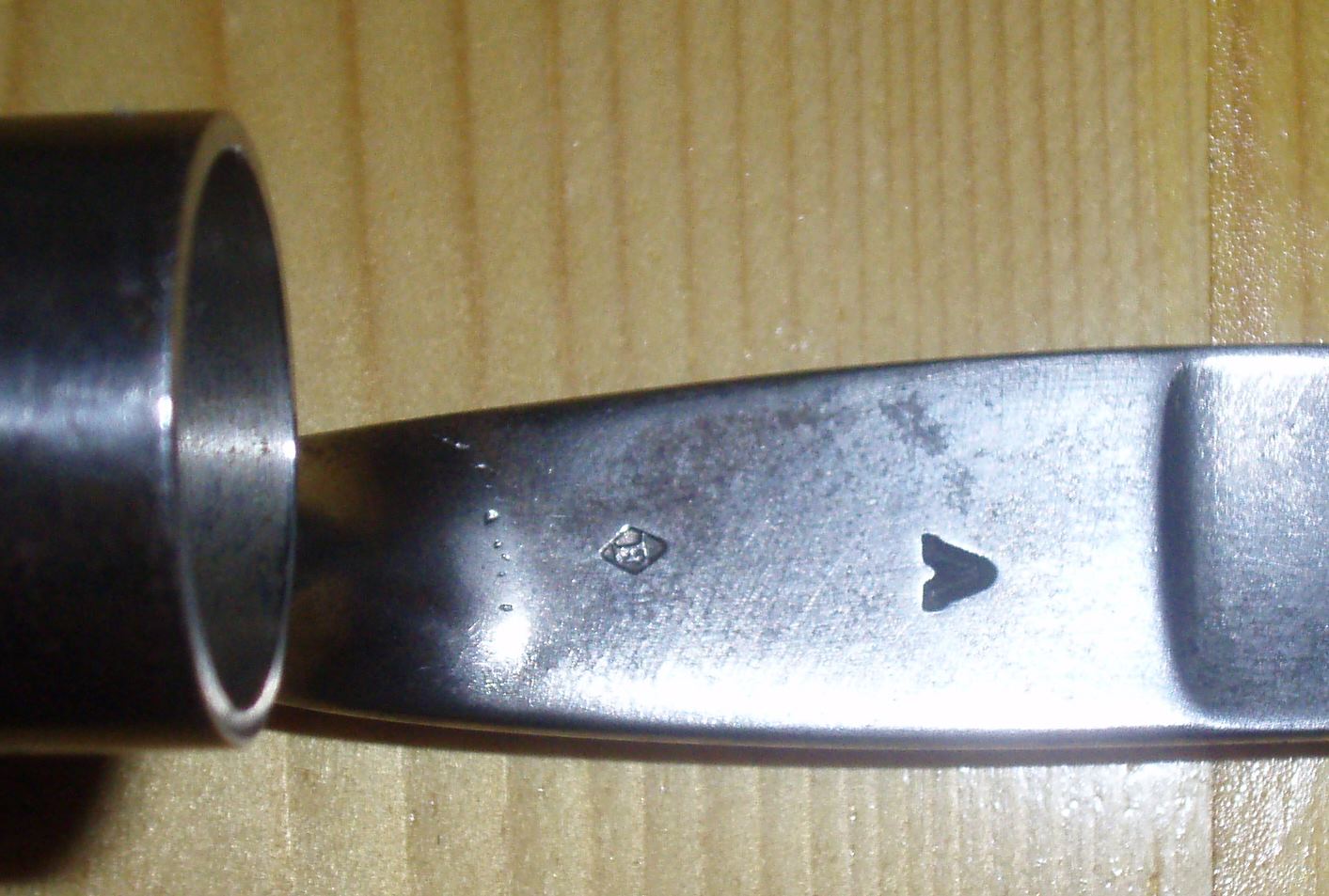

Certaines pièces ne portent aucune lettre sur la douille. La plupart portent la lettre N qui caractérise les baïonnettes faites pour les fusils en service depuis 1842. Ultérieurement la lettre N a été accompagnée d'une deuxième lettre pour désigner la manufacture: T pour Tulle, S pour Saint-Etienne, C pour Châtellerault. On rencontre aussi quoique plus rarement le M de Mutzig.



Armes: Fusils système 1842-1853-1854 et 1857.
