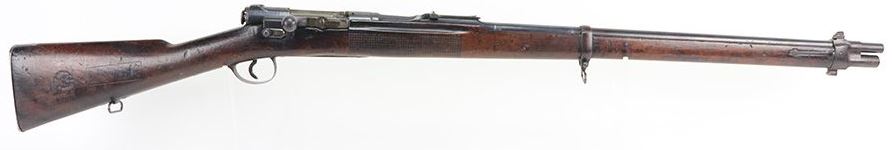

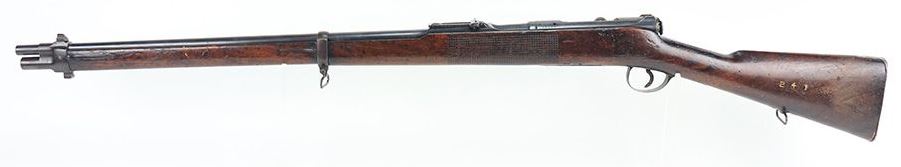

Murata Type 22 (Mle 1889)





Caractéristiques:
Calibre: 8 mm.
Munition: 8 x 53 R.
Longueur totale: 1,210 m.
Longueur du canon: 0,750 m.
Longueur avec baïonnette: 1,490 m.
Poids vide: 4,000 m.
Capacité du magasin: 8 coups.
Pays: Japon.

Description:

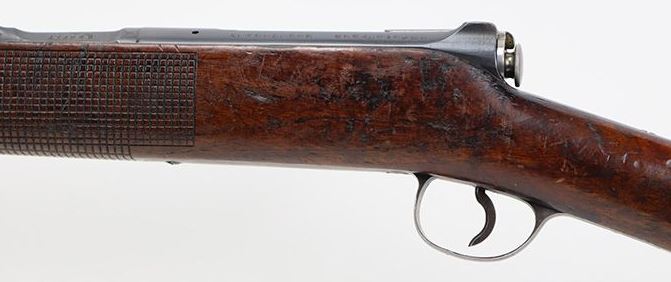

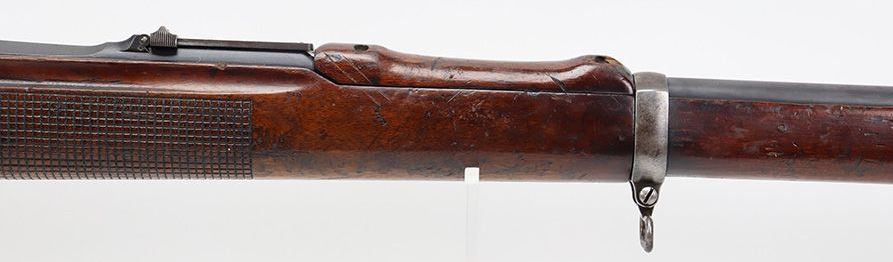

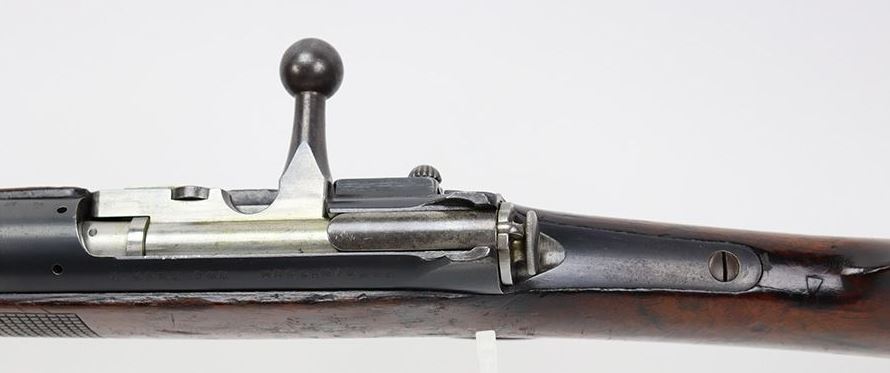

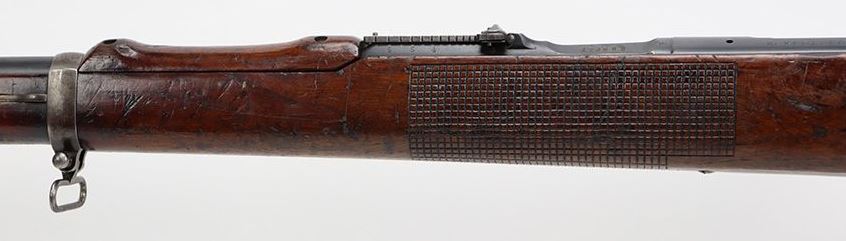

La monture, en bois est d'une seule, à crosse anglaise et fût étoffé. Ce dernier reçoit un quadrillage à damiers. Un garde-main très court recouvre le canon entre la hausse et la grenadière. La culasse mobile est à verrou, la tête est mobile. Le levier d'armement est droit, le percuteur est mû par un ressort placé dans le verrou. Le verrouillage s'effectue par appui de l'embase du levier d'armement sur la boîte de culasse et par un tenon placé à l'arrière.

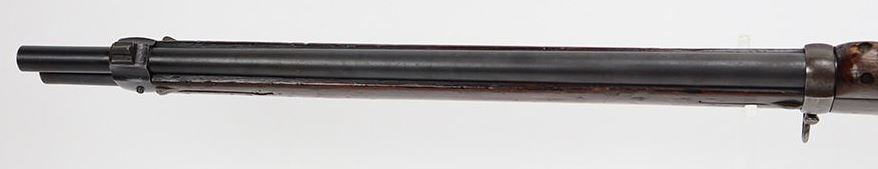

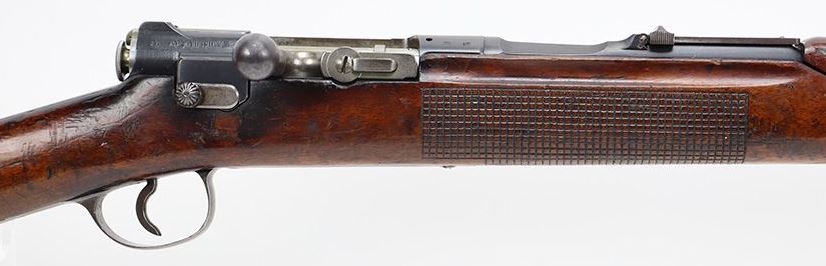

Le magasin est tubulaire, il est placé sous le canon. Les cartouches y sont introduites une par une lorsque la culasse est ouverte. Il y a un arrêt de répétition placé à droite de la monture, au-dessus du verrou de culasse. La sécurité est assurée par une pédale de sûreté derrière les pontet.

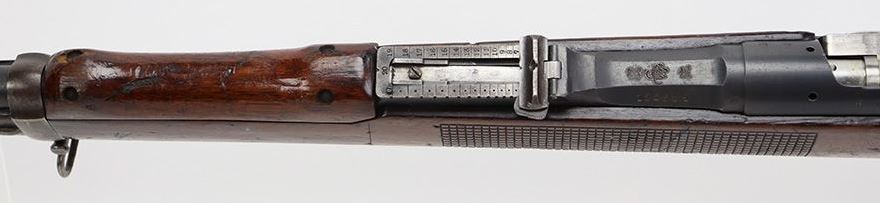

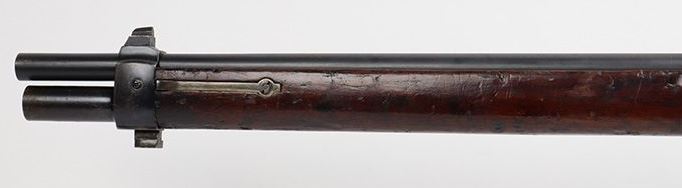

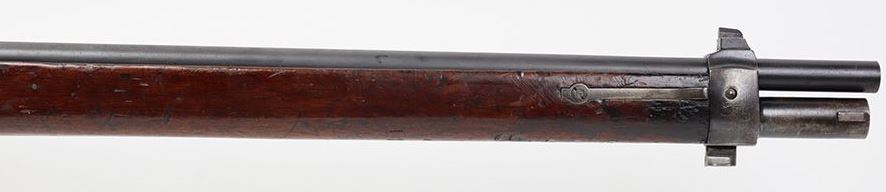

Les organes de visée sont constitués d'un guidon nu placé sur l'embouchoir et d'une hausse à curseur et planchette (200 - 2 000 m).

Marquages:
Chrysanthème impérial:

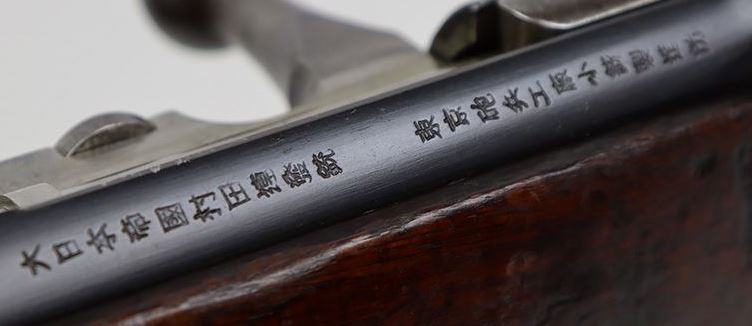

Caractères japonais pour Fusil Impérial japonais Murata, Arsenal d'armes légères de Tokyo.

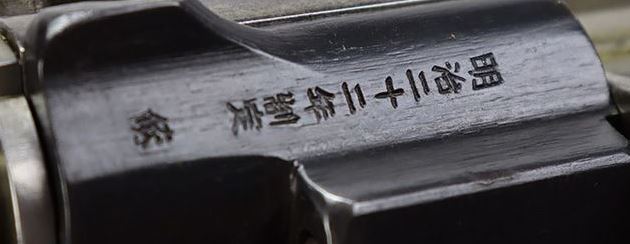

Meiji 22



Constructeur:
Arsenal de Koishikawa, Tokyo.
