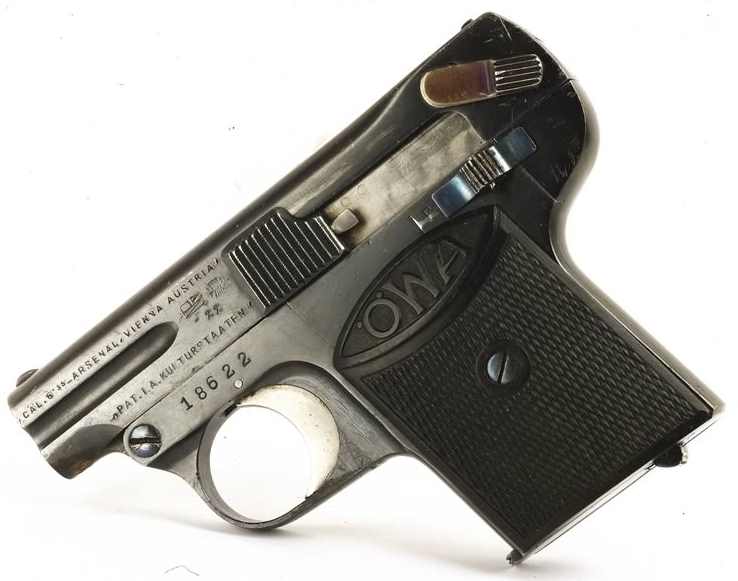

Öwa 1919

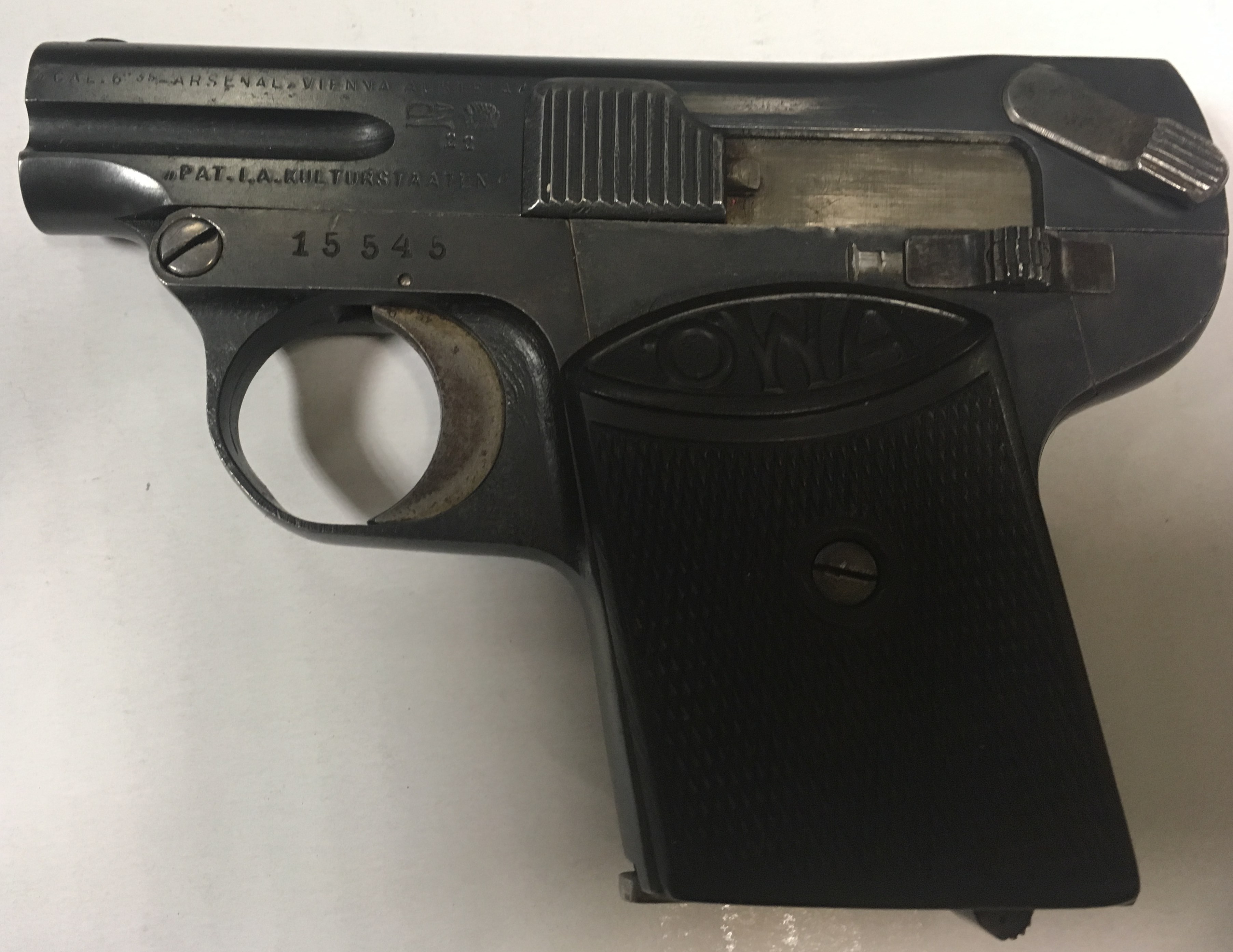

Merci à S.B. pour ces photos.
Caractéristiques:
Calibre: 6,35 mm
Longueur totale: 120 mm.
Longueur du canon: 50 mm.
Hauteur: 87 mm.
Epaisseur: 23 mm.
Poids vide: 435 g.
Capacité: 5 cartouches.
Pays: Autriche.
Description:

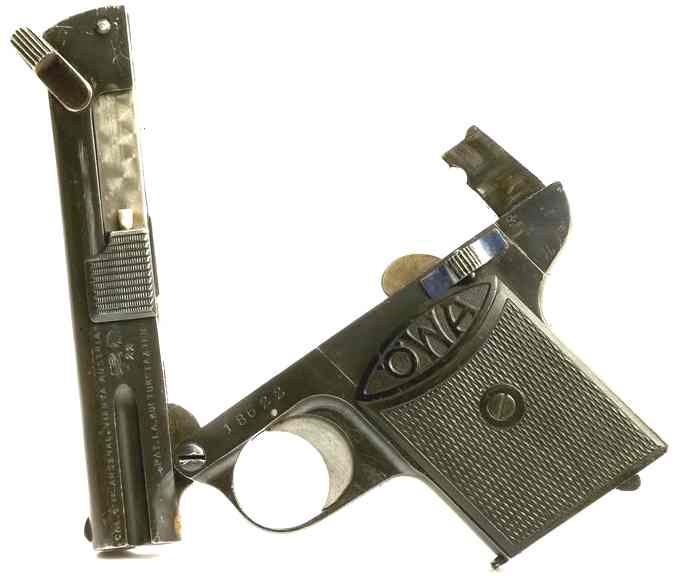

Carcasse: en acier usiné, en deux parties. La partie du haut forme le canon et au-dessus le ressort récupérateur et son guide.
Sous-garde: ovale, faisant partie intégrante de la carcasse.
Détente: massive et cintrée, à simple action.
Chien: intérieur, massif et arrondi, il est armé par le recul de la culasse.
Ressort du chien: dans la poignée.
Percuteur: dans le bloc de culasse avec son ressort.
Extracteur: lame ressort sur le côté droit de bloc de culasse.
Ejecteur: tige et son ressort à l'intérieur du bloc à gauche; lors du recul de la culasse, cette tige vient buter contre le bloc de fermeture et éjecte la douille.
Poignée: la carcasse du bas forme le bâti de la poignée; elle contient le chien, le chargeur qui est bloqué en bas par un arrêt à ressort.
Plaquettes de crosse: en caoutchouc durci, finement strié, maintenues par une vis à tête goutte de suif.
Alimentation: par chargeur dans la poignée, il est percé de six trous pour faciliter le contrôle du chargement.
Mire: en forme de U sur le bloc de fermeture qui traverse la carcasse supérieure.
Guidon: lame arrondie au bout de la carcasse supérieure.
Sûreté: sur l'arrière gauche de la carcasse inférieure, glissière de sûreté; elle permet de bloquer la détente et le chien.
Ressort récupérateur: il est bloqué à l'avant par une vis et à l'arrière par un bloc muni d'un tourillon qui s'engage dans une mortaise sous la culasse.
Protection extérieure: bronzé noir mat, à l'exception de la détente polie blanc.
Marquages:
Sur la face gauche du canal du ressort récupérateur:
Cal. 6,35 - Arsenal/Vienna Austria.
Sur la partie haute des plaquettes de crosse:
ÖWA.
Sur le dessus du canal du ressort récupérateur:
Patente in Allen Külturstaaten.
Le numéro de série se trouve sur le côté gauche de la carcasse, juste au-dessus de la détente.
Constructeur:
Österreichische Werke G.A. Wien-Arsenal
Variantes:
Première variante:
Sur la face gauche, à la hauteur du canon, figure l'inscription Patent Angemeldet, sur le flanc droit, Made in Austria. Les dimensions sont:
- longueur totale: 122 22,
- épaisseur: 22,80 mm,
- longueur du canon: 50,30 mm,
- poids: 430 gr.
Deuxième variante:
La clé de verrouillage est sur la face droite, sur la face gauche arrière, levier de sécurité, les inscriptions sur les deux faces ont disparus. Les dimensions sont:
- longueur totale: 121 mm,
- épaisseur: 21,50 mm,
- longueur du canon: 48,60 mm,
- poids: 451 gr.
Sur les plaquettes de crosse, les ¨ sont à l'intérieur du O.
Troisième variante:
Pas d'inscription sauf sur les plaquettes qui portent le sigle ÖWA, levier de sûreté et levier de verrouillage sur l'arrière droite. Les dimensions sont:
- longueur totale: 120 mm,
- longueur du canon: 50 mm,
- hauteur: 85 mm,
- épaisseur: 23 mm.
Quatrième variante:
Inscription comme sur la première variante, les dimensions sont:
- longueur totale: 120 mm,
- hauteur: 88 mm,
- longueur du canon: 50 mm,
- épaisseur: 22,20 mm.
Sûreté à glissière, poinçon NP
