P.M. M 3




Origine: http://perso.wanadoo.fr/Armes-Historiques

Vidéo de présentation du M 3: ICI

Caractéristiques:
Calibre: .45 ACP.
Munition: 11,43 x 22,7.
Longueur totale: 0,754 m.
Longueur du canon: 0,203 m.
Poids à vide: 3,700 kg.
Capacité: 30 cartouches.
Cadence de tir théorique: 420 c/mn.
Pays: U.S.A.

Description:

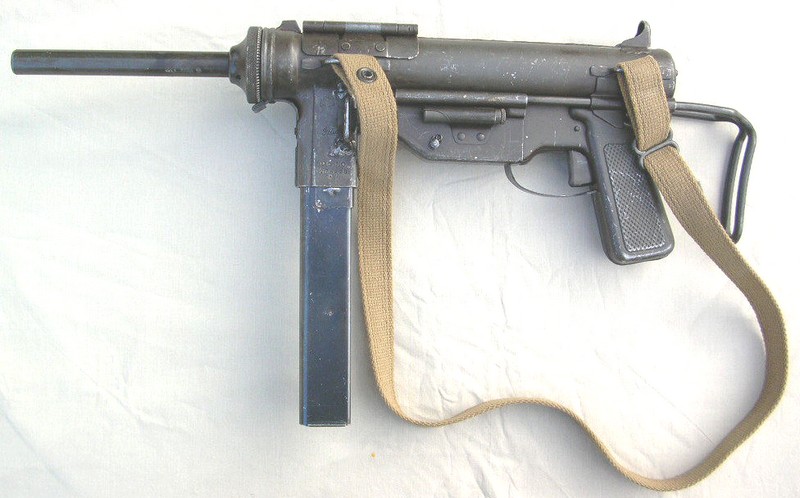

Le M 3 est construit autour d'un ensemble carcasse-poignée-couloir, formé de deux coquilles symétriques réalisées en tôle emboutie et soudé.
La carcasse est cylindrique, la poignée-pistolet est trapézoïdale, elle comporte un relief pour améliorer la prise en main. Le couloir d'alimentation sert de poignée avant.

La carcasse est munie d'une fenêtre d'éjection obturée par un volet, celui-ci possède une excroissance sur sa face avant qui permet d'immobiliser la culasse lorsqu'il est fermé.
La face interne du volet comporte un garnissage en feutre.

Le pontet est formé d'une languette métallique qui s'agrafe dans deux encoches prévues à cet effet.

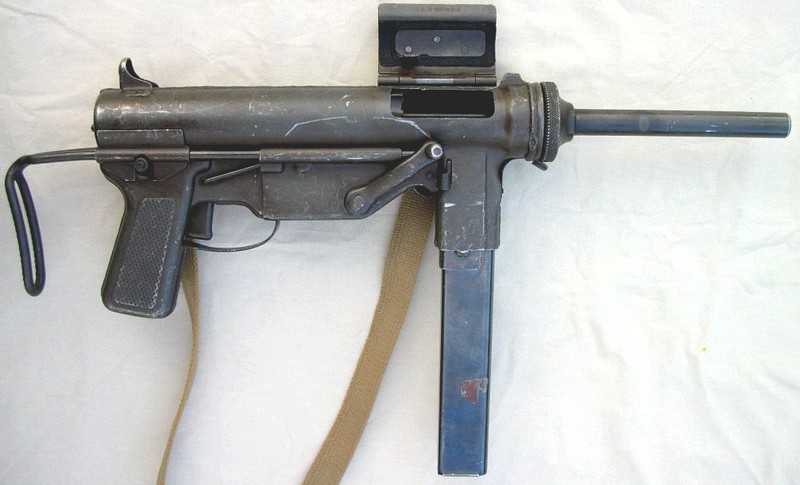

Devant le pontet, un carter renferme l'éjecteur et le dispositif d'armement qui est constitué d'une sorte de manivelle située sur la droite.

Une burette à huile se trouve sur la face gauche du carter du levier d'armement.

La crosse est rétractable, elle coulisse dans deux tubes fixés de chaque côté de l'arme.

Le canon est maintenue à la carcasse au moyen d'un écrou moleté, celui-ci vient se vissé dans une bague fixée à lavant de la carcasse. Un ergot assure sont parfait positionnement.

Le M 3 possède deux ressorts récupérateurs et deux tiges-guides, ils sont maintenus à l'avant par une plaquette munie d'un clip.

Le chargeur est droit, il contient 30 cartouches placées en quinconce.

Les organes de visée sont constitués d'un guidon nu et d'une hausse fixe avec oeilleton pour le tir jusqu'à 100 yards.

L'arme reçoit une finition phosphatée gris anthracite, il arrive de trouver des M 3 peint en noir ou vert olive.

Marquages:

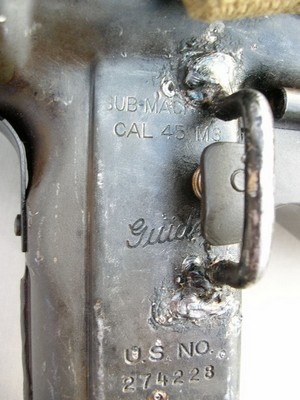

Les marquages sont situés sur le côté gauche du couloir d'alimentation:


Origine: http://perso.wanadoo.fr/Armes-Historiques

Remarques:
La date de fabrication ne figure pas sur le M 3, les armes fabriquées avant mars 1944 sont identifiable par:

-Une hausse simplifiée constituée d'une simple équerre soudée, celle qui sont postérieures possèdes une hausse en tôle emboutie plus robuste et dont les angles sont arrondis.

La partie arrière de l'éjecteur est rectiligne, après mars 1944, cet élément a été plié à l'équerre de façon à guider le doigt d'armement et limiter le jeu latéral de ce dernier.
