Remington New-Line N°4





Caractéristiques:
Calibre: .38 court ou .41 court. Ces deux calibres en percussion centrale ou annulaire.
Capacité: 5 coups.
Longueur totale: 163 mm.
Longueur du canon: 63 mm.
Poids: 340 g.
Hauteur: 90 mm.
Années de fabrication: 1877 à 1888.
Finition: bronzée ou nickelée.
Quantité fabriquée: supérieure à 10 000.
Pays: U.S.A..

Description:

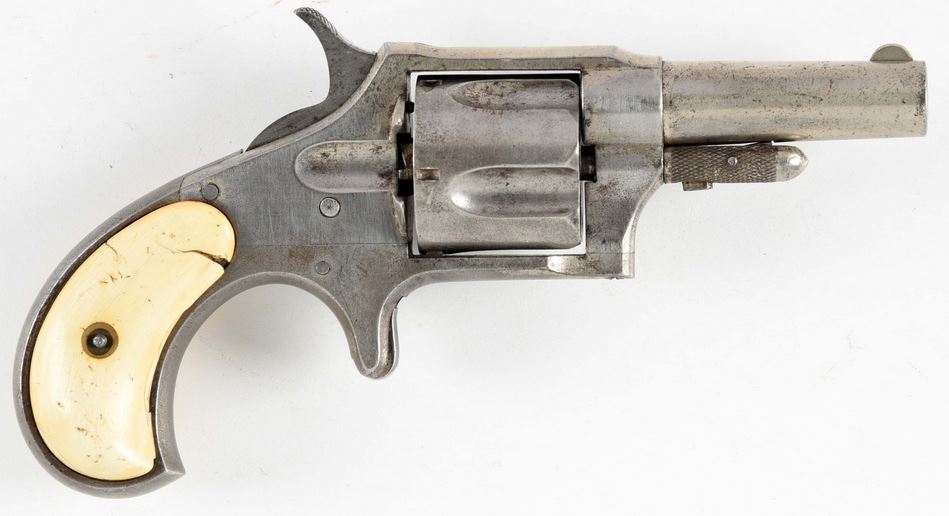

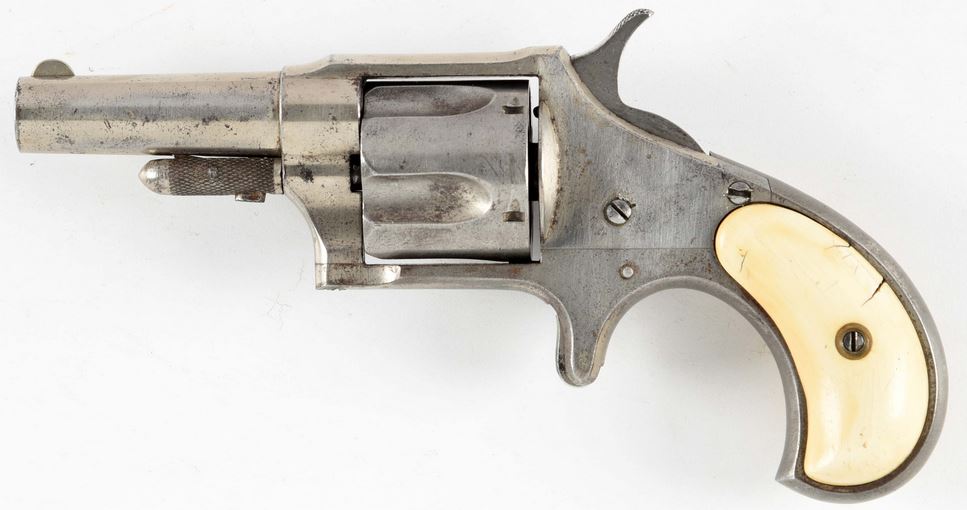

La carcasse est en acier d'une seule pièce, elle porte une échancrure pour le chargement à droite. La poignée, ronde, type bec de corbin possède des plaquettes en ébonite quadrillées. Ces plaquettes peuvent être en nacre ou en ivoire, elles sont fixées par une vis traversante et rosettes.

Le canon est en acier, il est vissé dans la face antérieure de la carcasse. il porte un guidon demi-lune. La platine Smoot est à simple effet, la détente estencastrée, le chien à crête est peut galbé. Le barillet cannelé, est à 5 crans, il mesure 27 mm de long. L'axe de barillet moleté se prolonge d'environ sur les 2/3 de la longueur du canon. Il n'y à pas d'extracteur.

Marquages:
Sur le dessus du canon:

E. REMINGTON & son, ILION,N.Y.

Le numéro de série se trouve à l'intérieur de la bande supérieure de la cage du barillet et latéralement sur la carcasse poignée.
