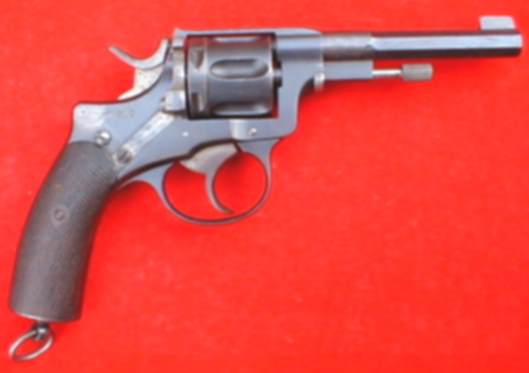

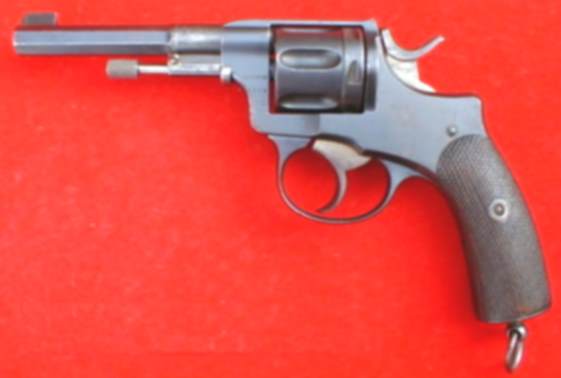

Revolver Suisse Mle 1887
Origine: www.CollectibleFirearms.com
Caractéristiques:
Calibre: 7,5 mm.
Longueur totale: 235 mm.
Longueur du canon: 114,5 mm.
Hauteur: 140 mm.
Epaisseur: 38 mm.
Poids vide: 935 g.
Capacité: 6 cartouches.
Pays: Suisse.
Description:
Système: à simple et double action, chien rebondissant.
Canon: octogonal sur 70 mm, puis rond. Il traverse le manchon porte baguette éjectrice et vient se visser dans la carcasse.

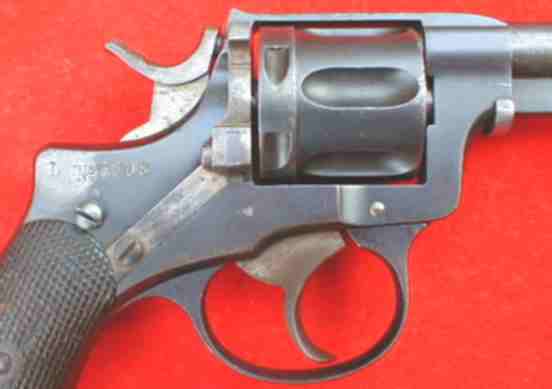

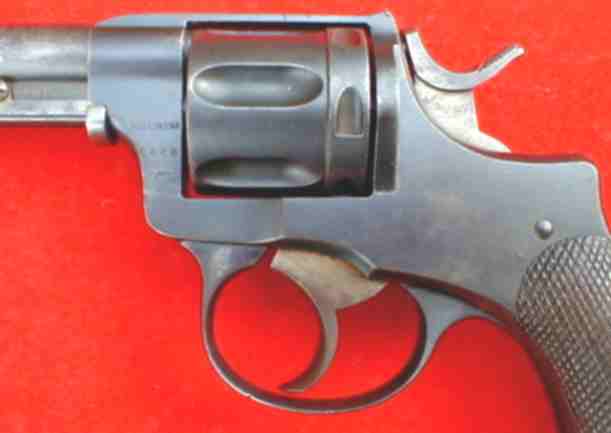

Carcasse: fermée, en acier d'une pièce avec plaque de recouvrement sur la face gauche.
Pontet: ovale, croché dans la masse de la carcasse.
détente: incurvée et arrondie.
Chien: rebondissant à crête quadrillée, percuteur conique fixe.
Organes de visée: fixes.
Mire: rainure en V dans la bande supérieure de la carcasse.
Guidon: triangulaire, lame longue de 10 mm et haute de 7 mm.
Origine: www.CollectibleFirearms.com

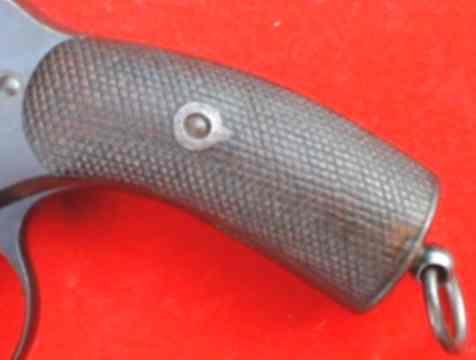

Crosse: monture en acier faisant bloc avec la carcasse, calotte de base et anneau battant de crosse tenu par une goupille.
Plaquettes: en noyer quadrillée.
Origine: www.CollectibleFirearms.com

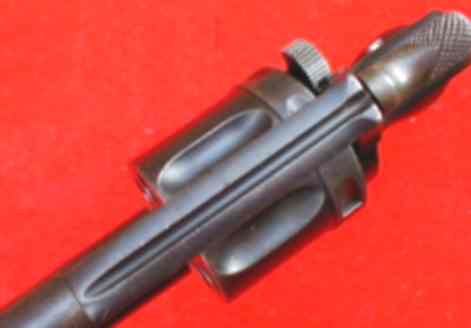

Alimentation: barillet cannelé avec crans arrêtoirs taillés dans un épaulement arrière, longueur 36 mm, diamètre 38 mm. Il est percé de 6 chambres.
Extracteur: à baguette éjectrice à tête quadrillée, solidaire d'un manchon traversé par le canon. Au repos, la baguette éjectrice s'enfonce dans l'axe du barillet.
Sûreté: néant.
Finition: arme bronzée bleu-noir brillant, portière, chien et détente sont de couleur paille.
Marquages:
sur le modèle fabriqué en Suède, sur la face gauche de la console:
Husqvarna, dessous la numérotation, P T B.
Origine: www.CollectibleFirearms.com
Sur le modèle fabriqué par la firme Nagant Frères à Liège, sur la face gauche de la carcasse:
Brevet Nagant et les poinçons du banc d'épreuve de Liège.
Numérotation:
Numérotation de série de l'usine sur le pan vertical gauche du canon, répété sur la console face gauche et sur le manchon
porte baguette éjectrice.
Photo ci-dessous tirées également du site: Origine: www.CollectibleFirearms.com
