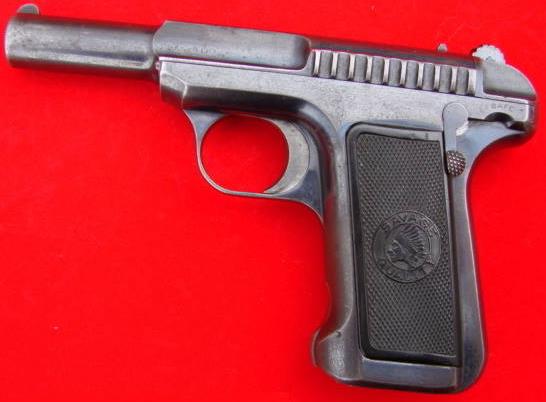

Savage modèle 1907




Origine: www.CollectibleFirearms.com

Caractéristiques:
Calibre: 7,65 mm.
Munition: 7,65 mm Browning.
Longueur totale: 168 mm.
Longueur du canon: 96 mm.
Hauteur: 110 mm.
Epaisseur: 26 mm.
Poids: 0,540 kg.
Capacité: 10 coups.
Pays: U.S.A.

Description:
Fonctionnement: ouverture retardée de la culasse, après une légère rotation hélicoïdale du canon; il est retenu à la glissière au moyen d'un ergot. Le verrou inférieur est une came courbée qui s'engage dans une piste de la glissière. Le verrou de la base est constitué par un bloc carré qui ancre le canon dans la carcasse de façon qu'il puisse tourner sans se déplacer en avant ou en arrière.

Rayures: le canon possède 4 rayures tournantes à droite.

Carcasse: carcasse-poignée épaisse en acier usinée.

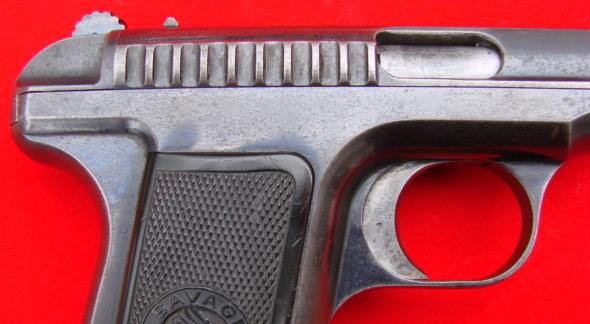

Glissière: cylindrique, enveloppante en acier, munie de protubérances verticales facilitant la préhension.

Ressort récupérateur: en spirale autour du canon dans la glissière.

Bloc-culasse: un bloc amovible monté à l'arrière de la glissière porte le mécanisme de percussion, soit le percuteur et son ressort.

Levier d'armement: extérieur, à tête arrondie et rayée. Ce levier d'armement rond et cranté à l'aspect d'un chien; il est aussi monté dans la position d'un chien.

Percuteur: il est monté sur ressort et il est relâcher par la gâchette. Le levier d'armement ne frappe pas le percuteur. Il ne faut pas laisser retomber le levier d'armement lorsqu'une cartouche est dans la chambre.

Pontet de sous-garde: ovale, fait partie de la carcasse.

Détente: incurvée et lisse.

Crosse: épaisse avec deux plaquettes quadrillées en ébonite; elles sont agrafées dans le châssis de la crosse. Les plaquettes de crosse présente un motif circulaire contenant une tête d'indien et l'inscription Savage Quality.

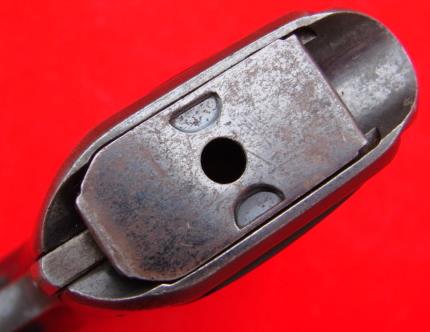

Alimentation: chargeur amovible à double pile imbriquées, placé dans la poignée.

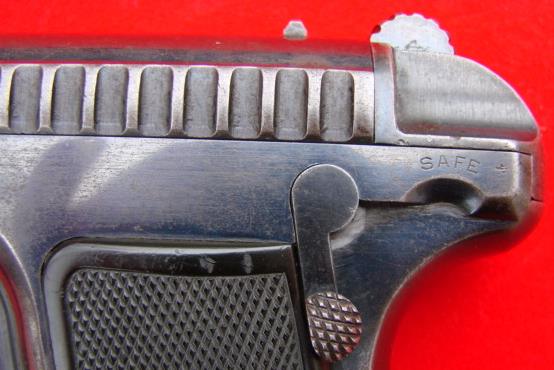

Sécurité: levier placé à l'arrière de la poignée, côté gauche, se lève et bloque la gâchette et immobilise la glissière.

Organes de visée: guidon lame demi-lune en avant de la glissière, cran de mire en U à l'arrière de la glissière.

Ligne de mire: longue de 135 mm.

Protection extérieure: bronzée bleu-noir brillant.

Marquages:
Sur les plaquettes:

Motif circulaire avec tête d'indien et l'inscription Savage Quality.



Sur la glissière:

Manufactured bye Savage Arms C°. Utica N.-Y. U.S.A., Pat. Nov. 21. 1905. Cal. 32.



Numérotation de série:

Sur le devant de la carcasse, au-dessus du pontet.
