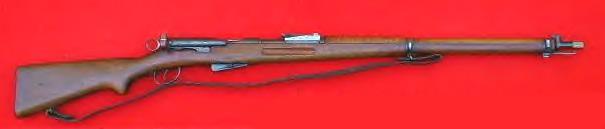

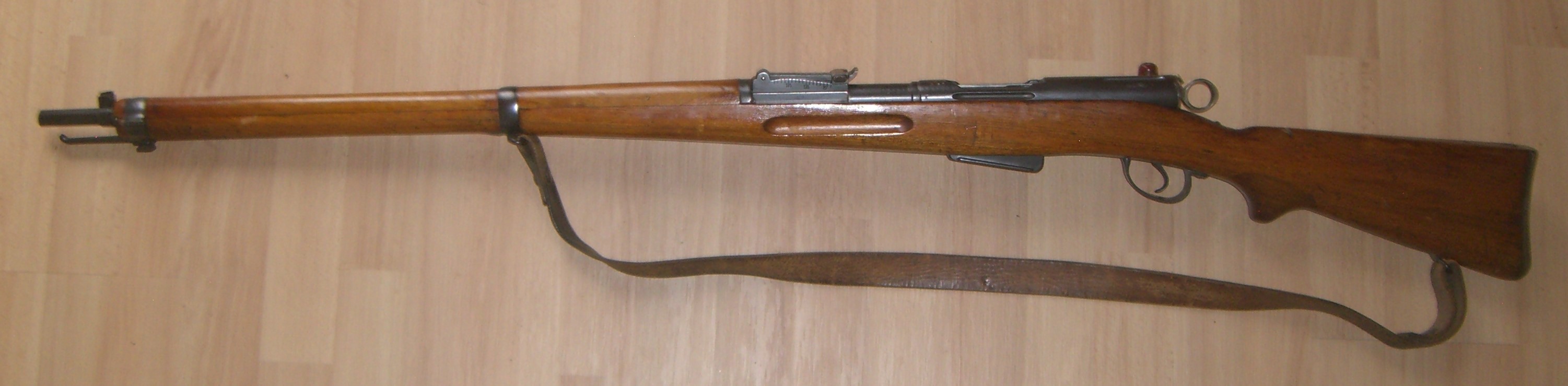

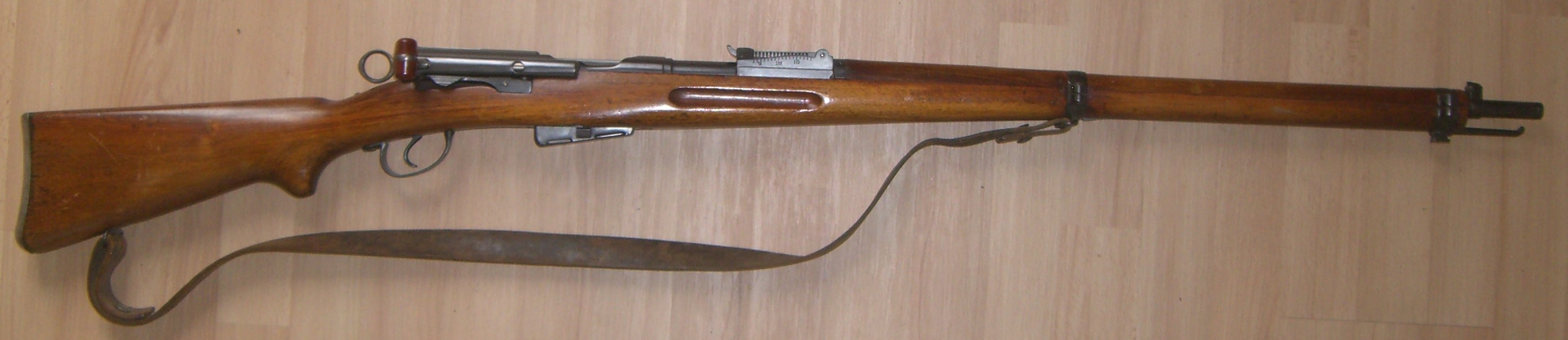

Fusil d'infanterie Schmidt-Rubin 96/11 et 1911





Caractéristiques:
Calibre: 7,5 mm.
Munition: 7,5 x 55.
Longueur totale: 1,310 m.
Longueur du canon: 0,780 m.
Poids vide: 4,600 kg.
Capacité du magasin: 6 cartouches.
Pays: Suisse.

Description:

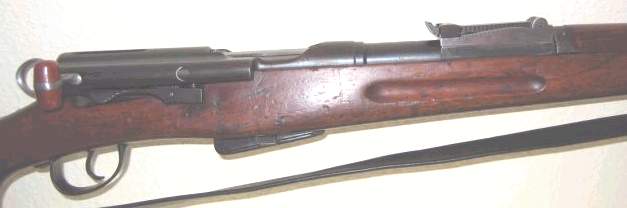

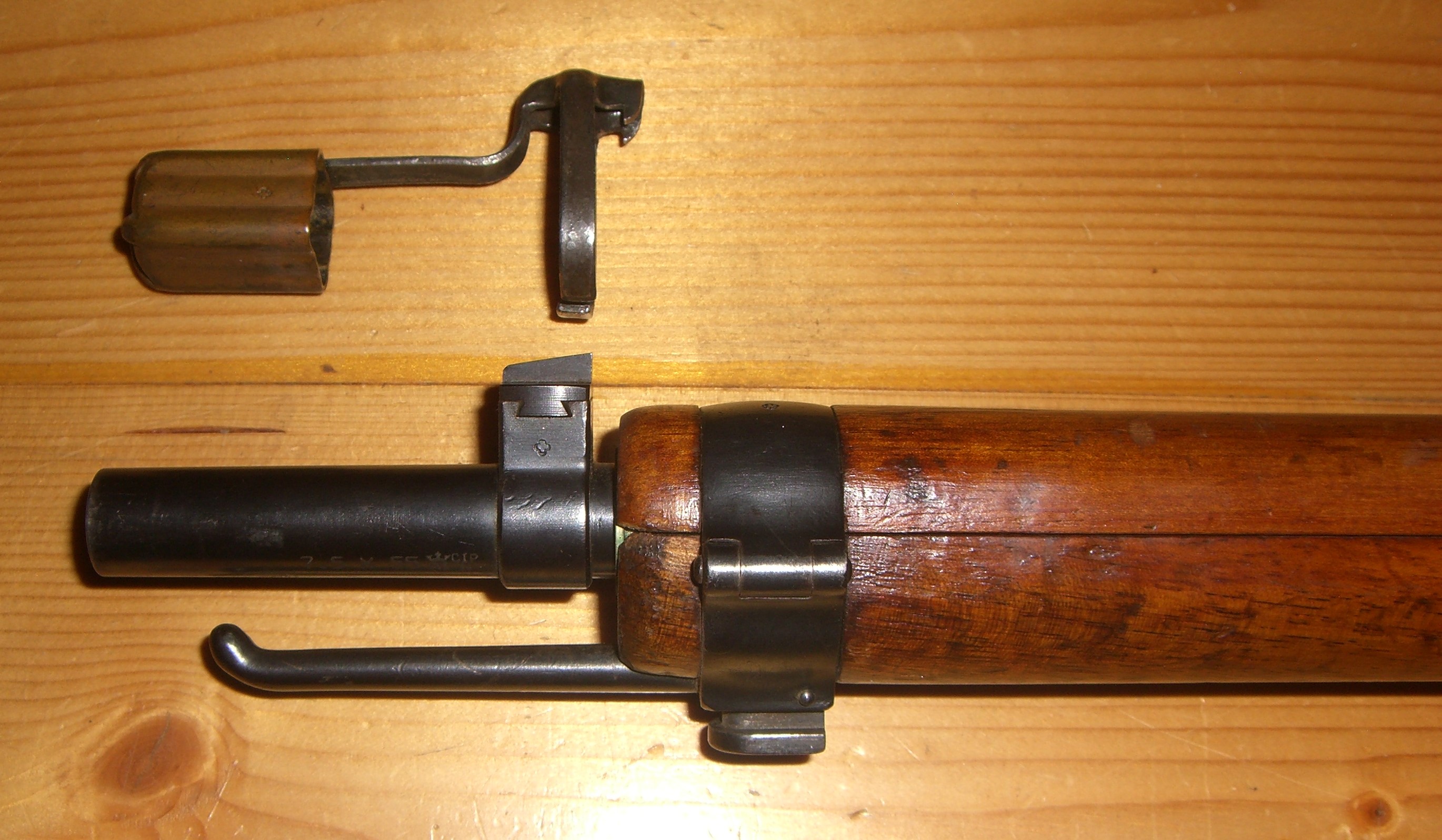

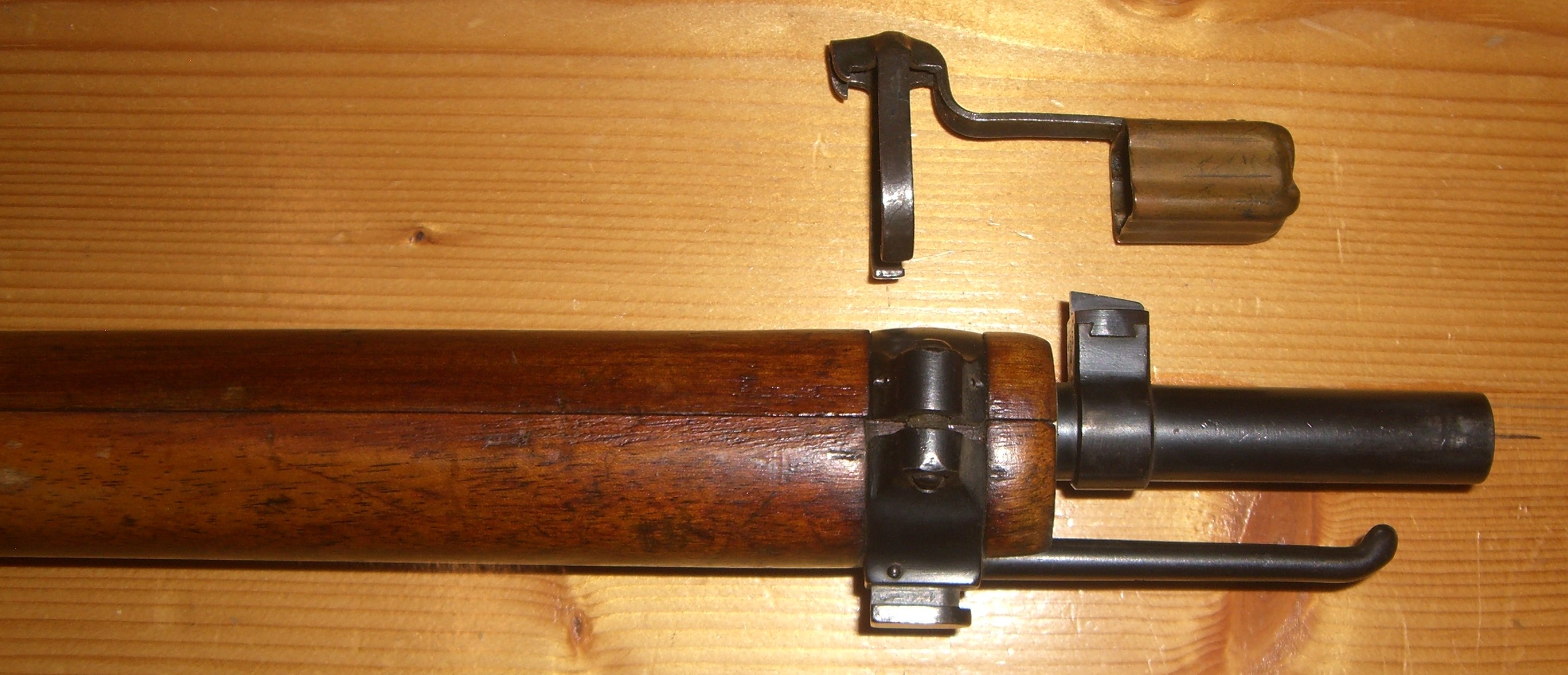

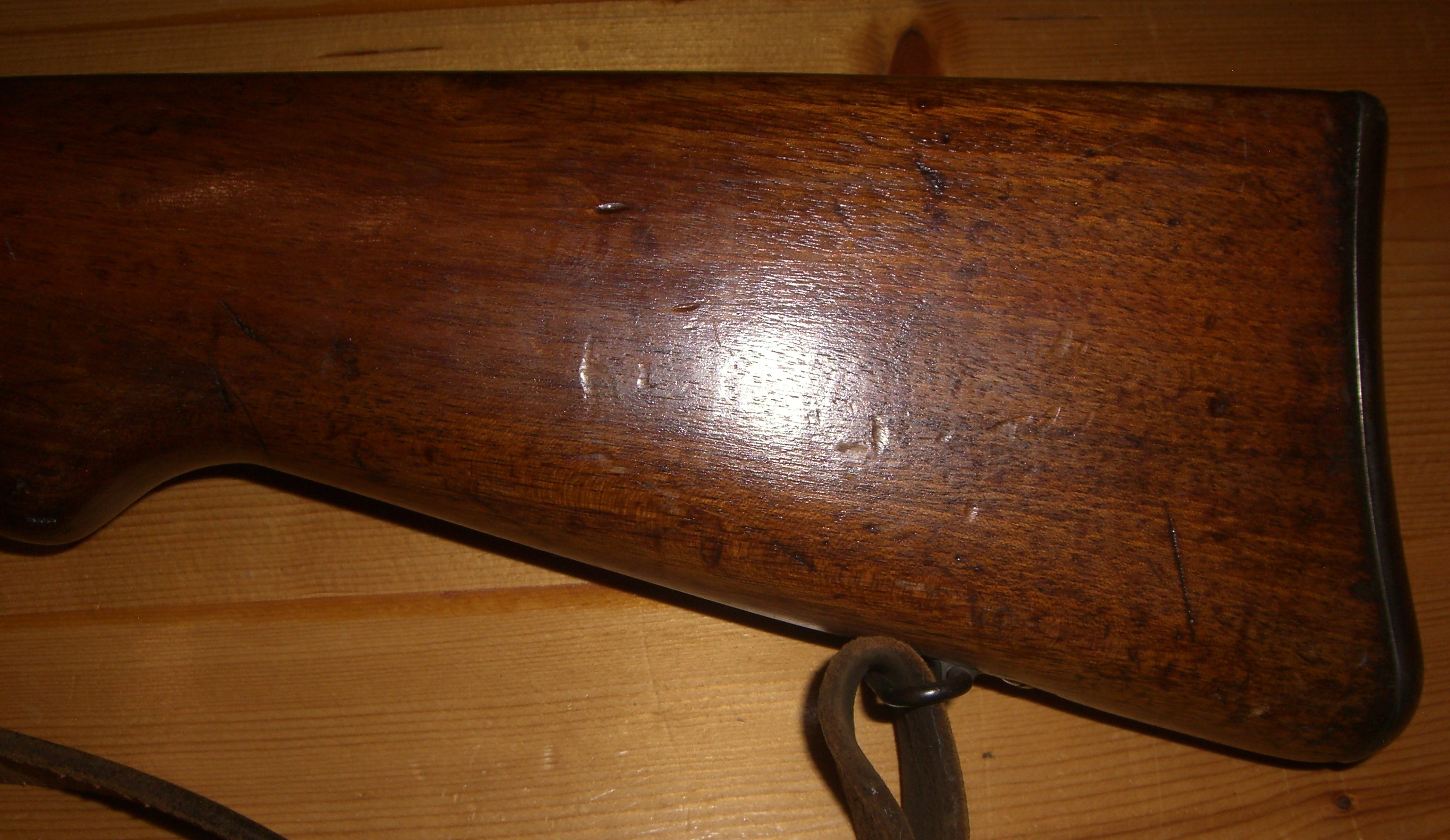

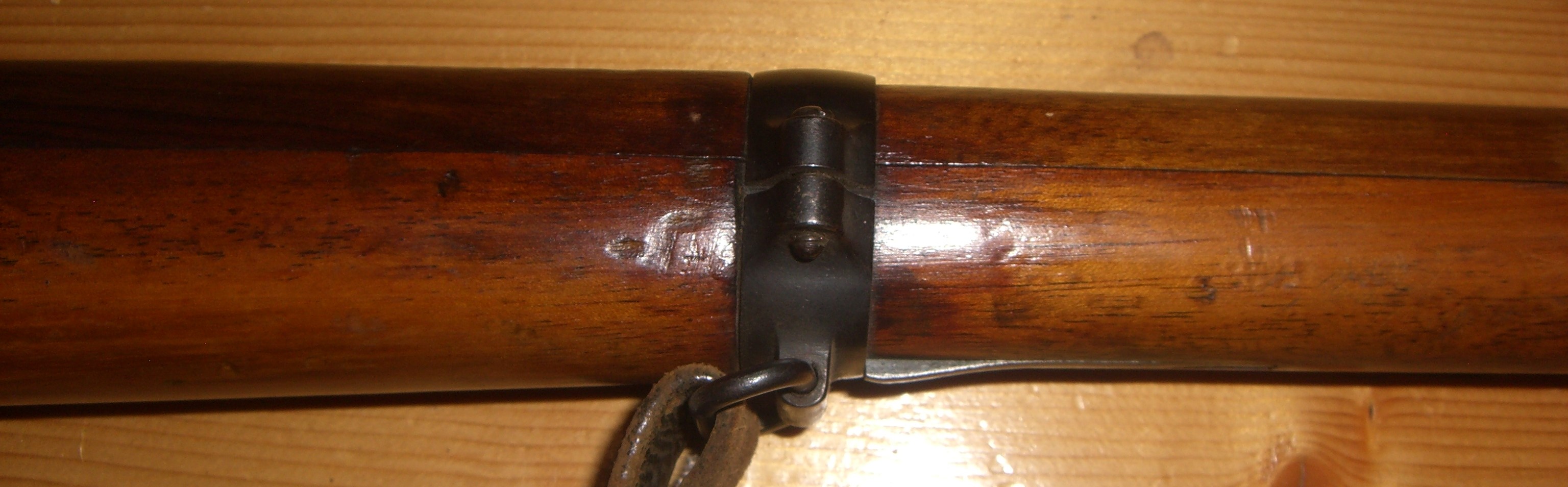

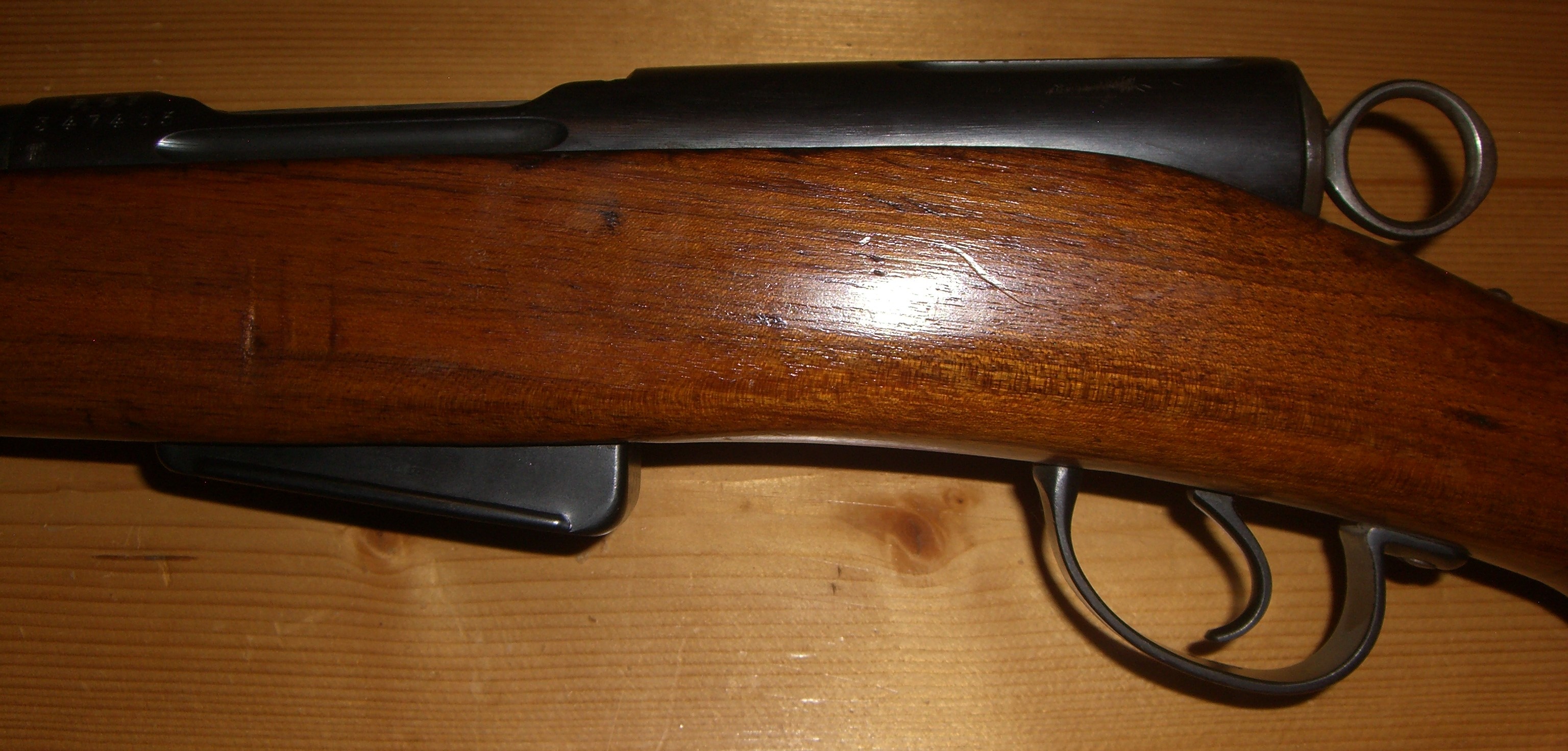

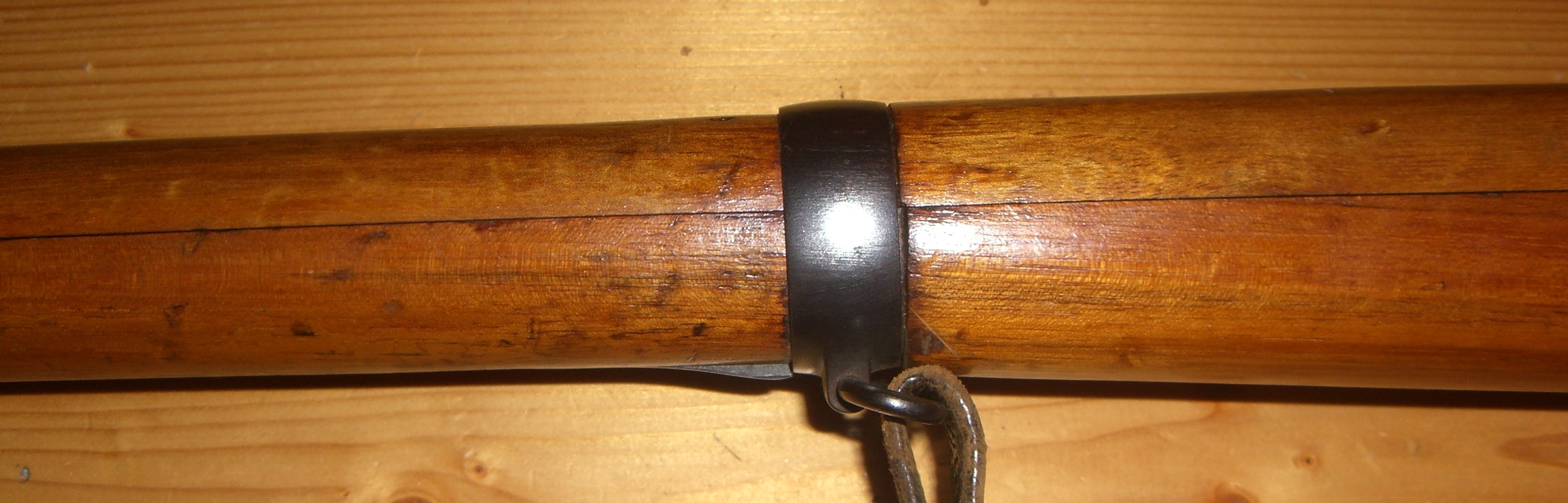

La monture est d'une seule pièce, elle comporte une poignée forme pistolet. Un garde-main recouvre le canon de la hausse à l'extrémité du fût auquel il est maintenu par une grenadière et un embouchoir à quillon.

Les pièces métalliques sont en acier usiné, la monture est en bois. Le levier d'armement est en bakélite rouge.

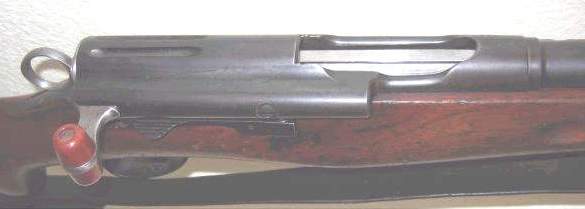

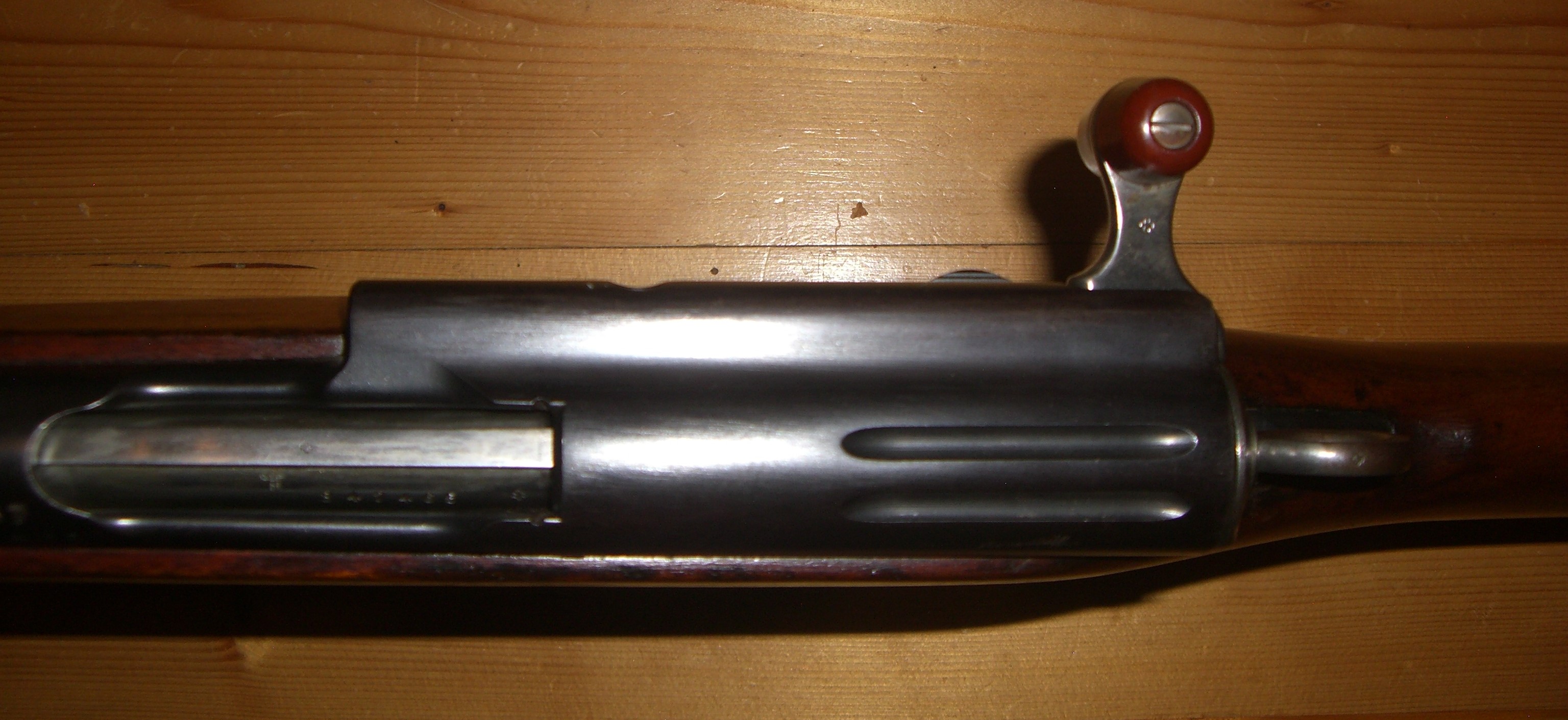

La culasse mobile est à mouvement rectiligne, elle est formée d'un verrou cylindrique avec une tête de section réduite. Les tenons de verrouillage, au nombre de deux sont placés au centre du verrou. La culasse est actionnée par une tige de manœuvre indépendante et placée à droite.

Pour mettre l'arme à la sûreté, il faut tourner le percuteur d'un quart de tour à l'aide de l'anneau situé à l'arrière de la culasse, cette opération bloque la détente.

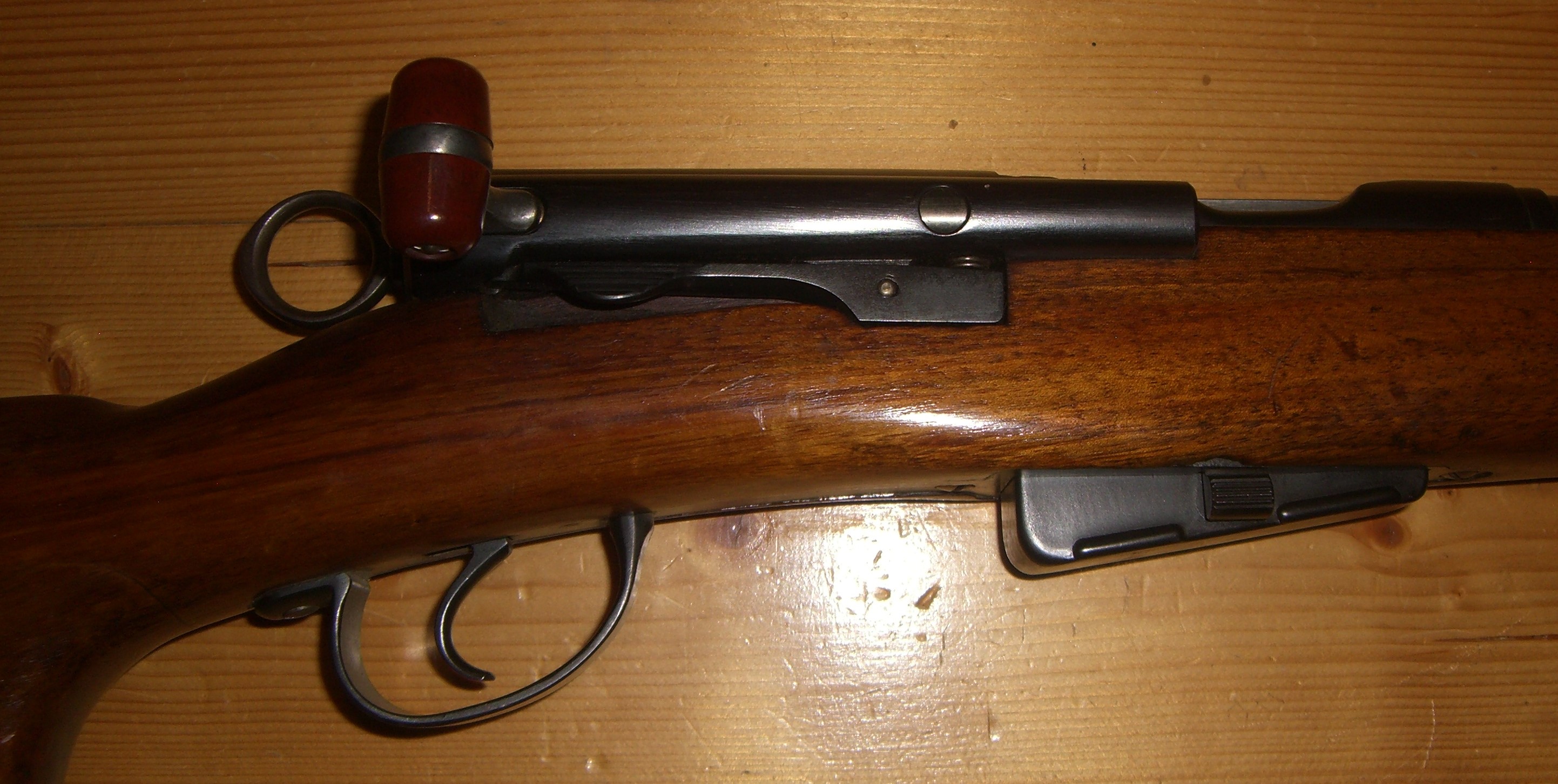

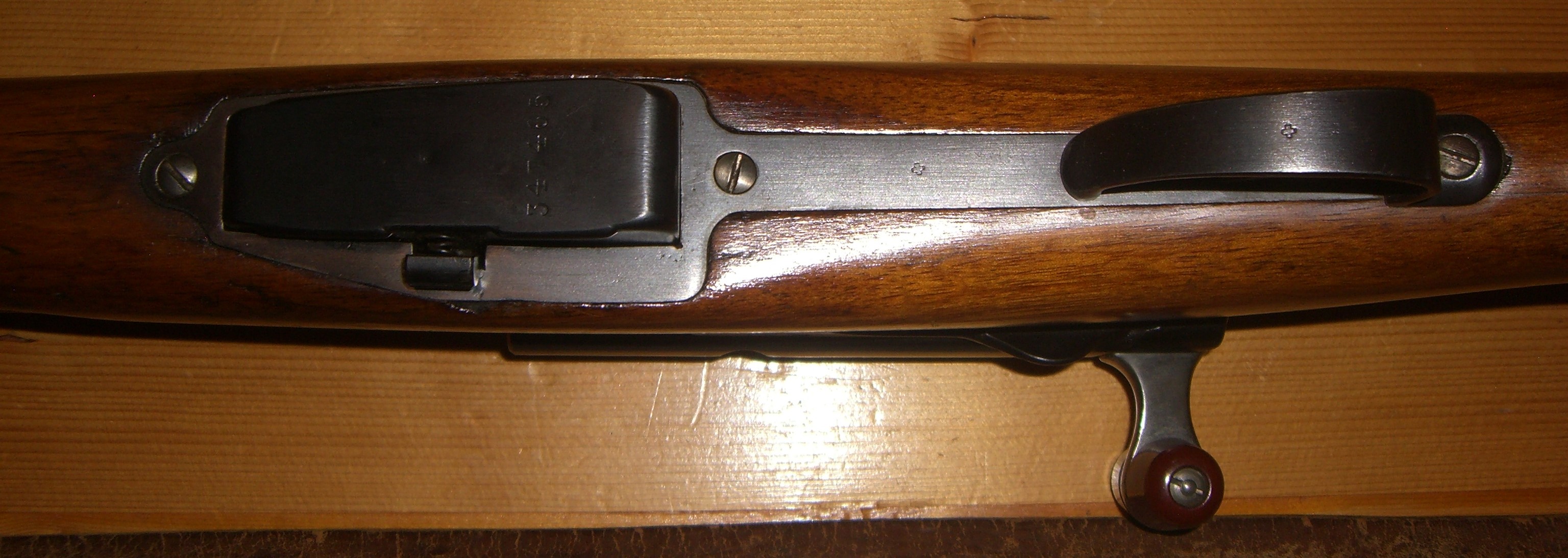

Le magasin est placé sous l'arme, il fait saillie sous la monture. Il est alimenté au moyen de lame-chargeur.

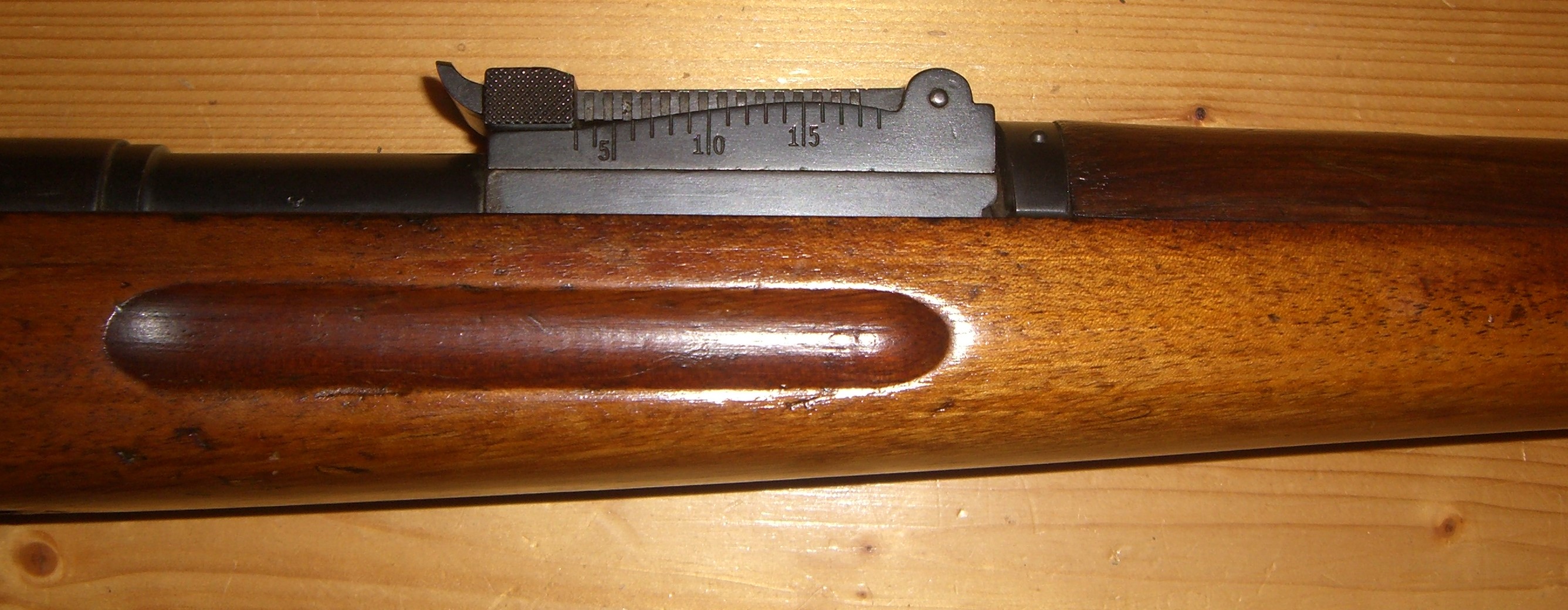

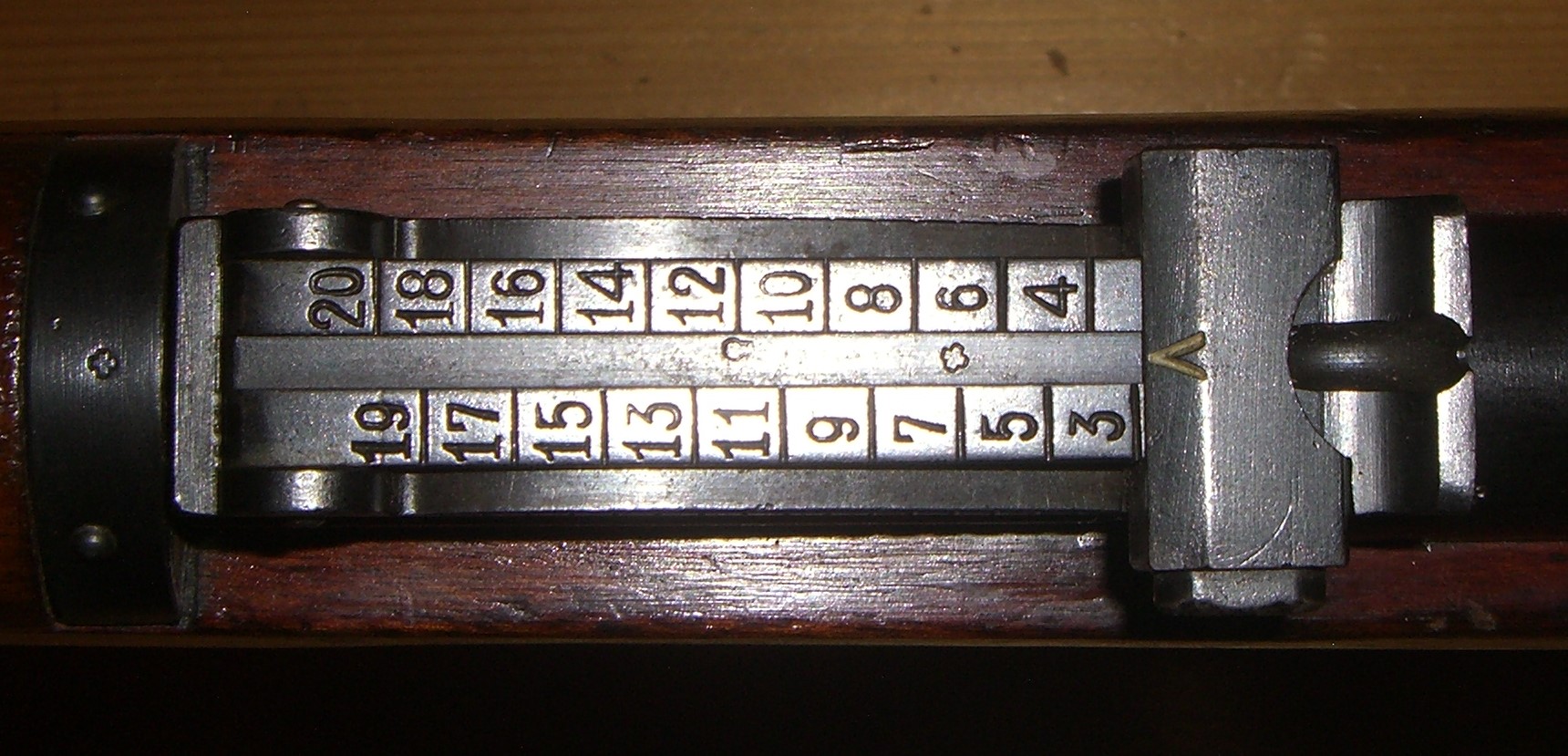

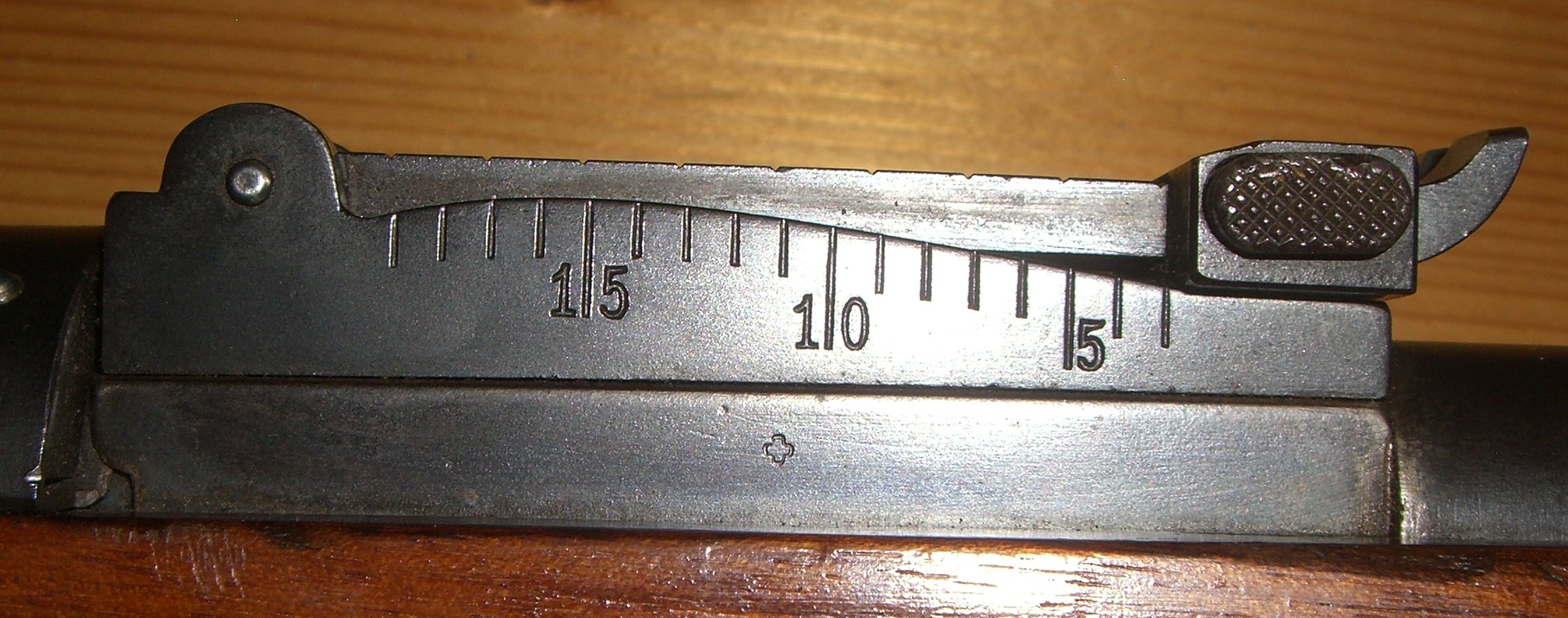

Les organes de visée sont constitués d'un guidon nu et d'une hausse à cadran (300-2 000 m).



Caractéristiques du modèle 96/11 qui est en D part rapport au modèle 11 qui est en C:

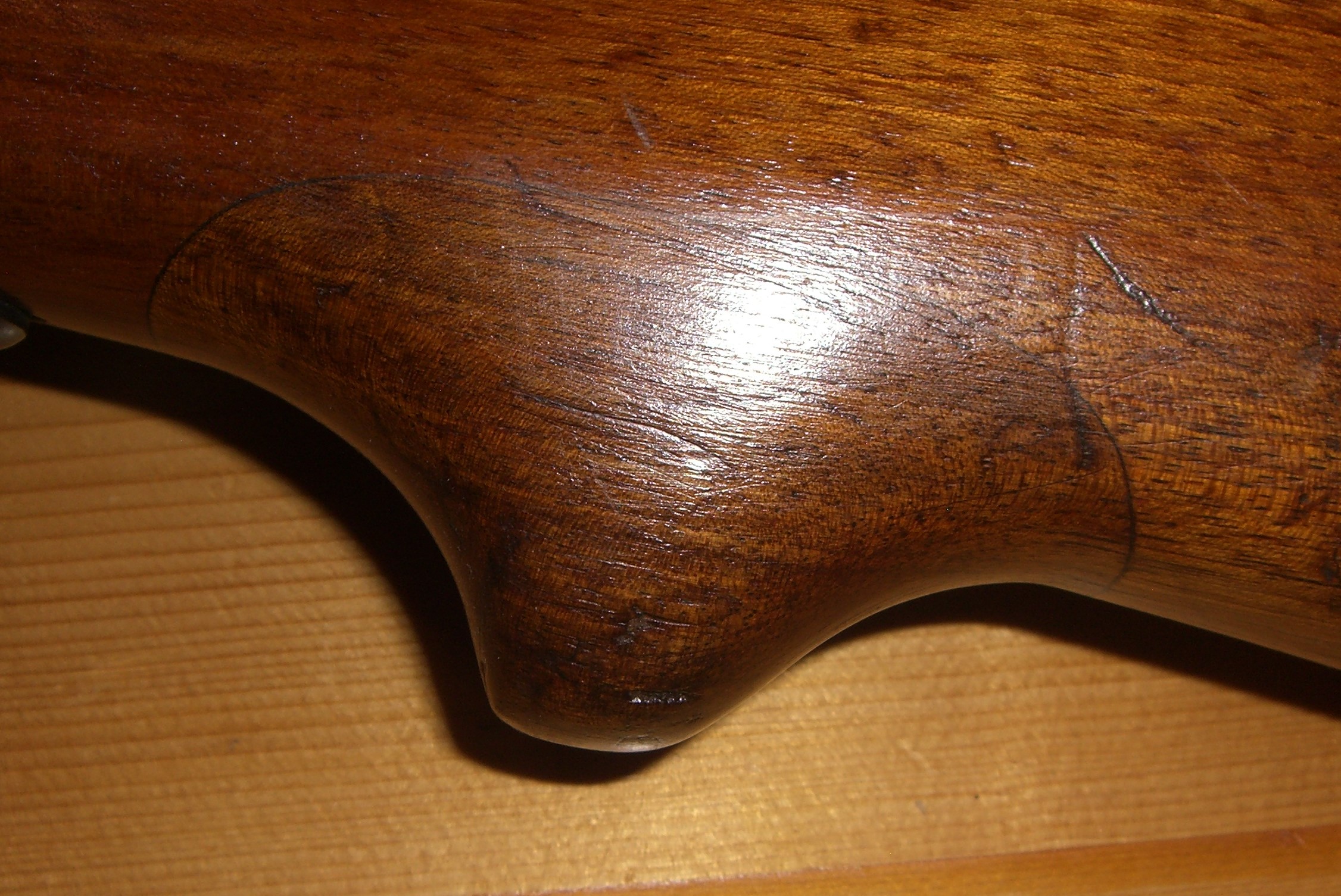

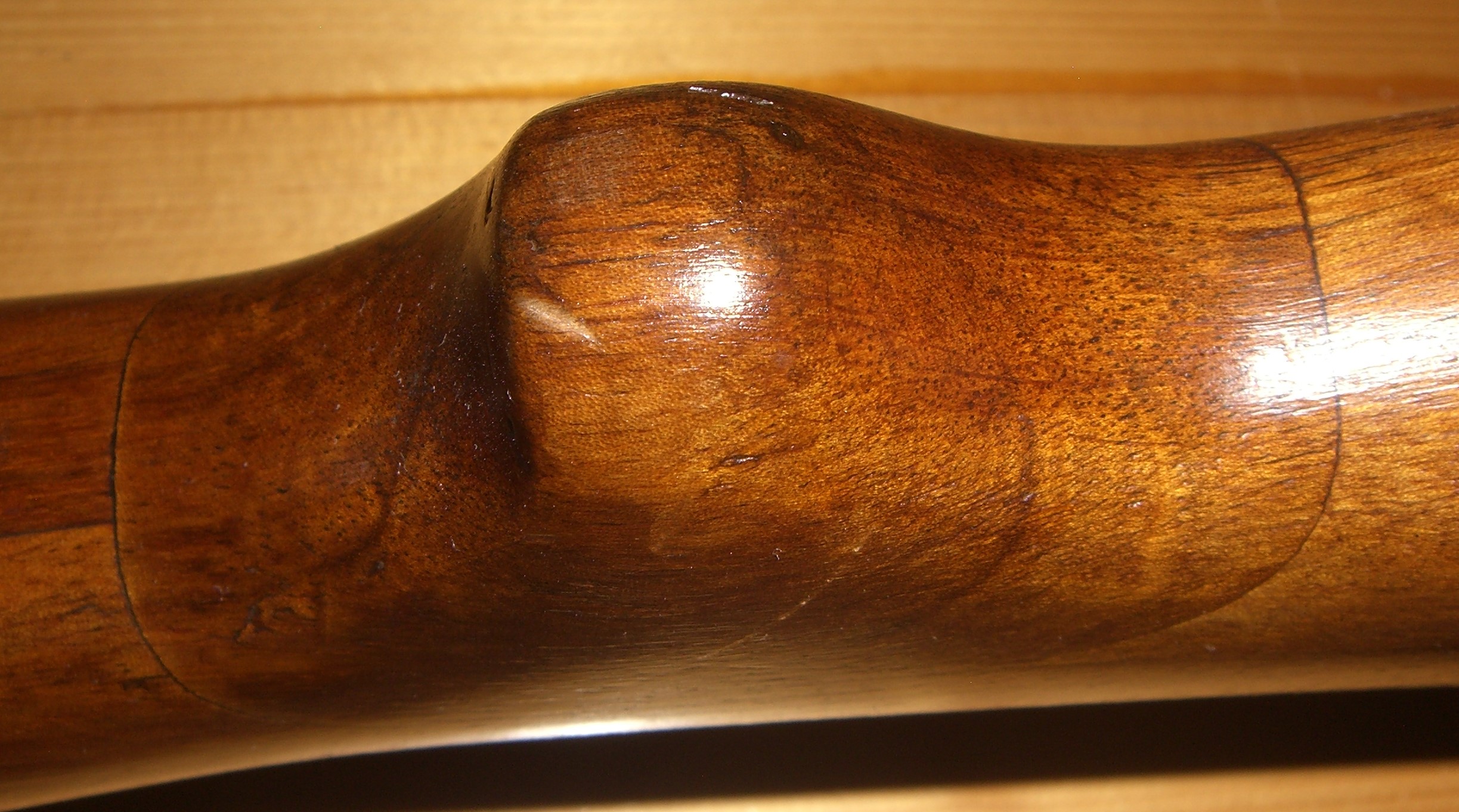

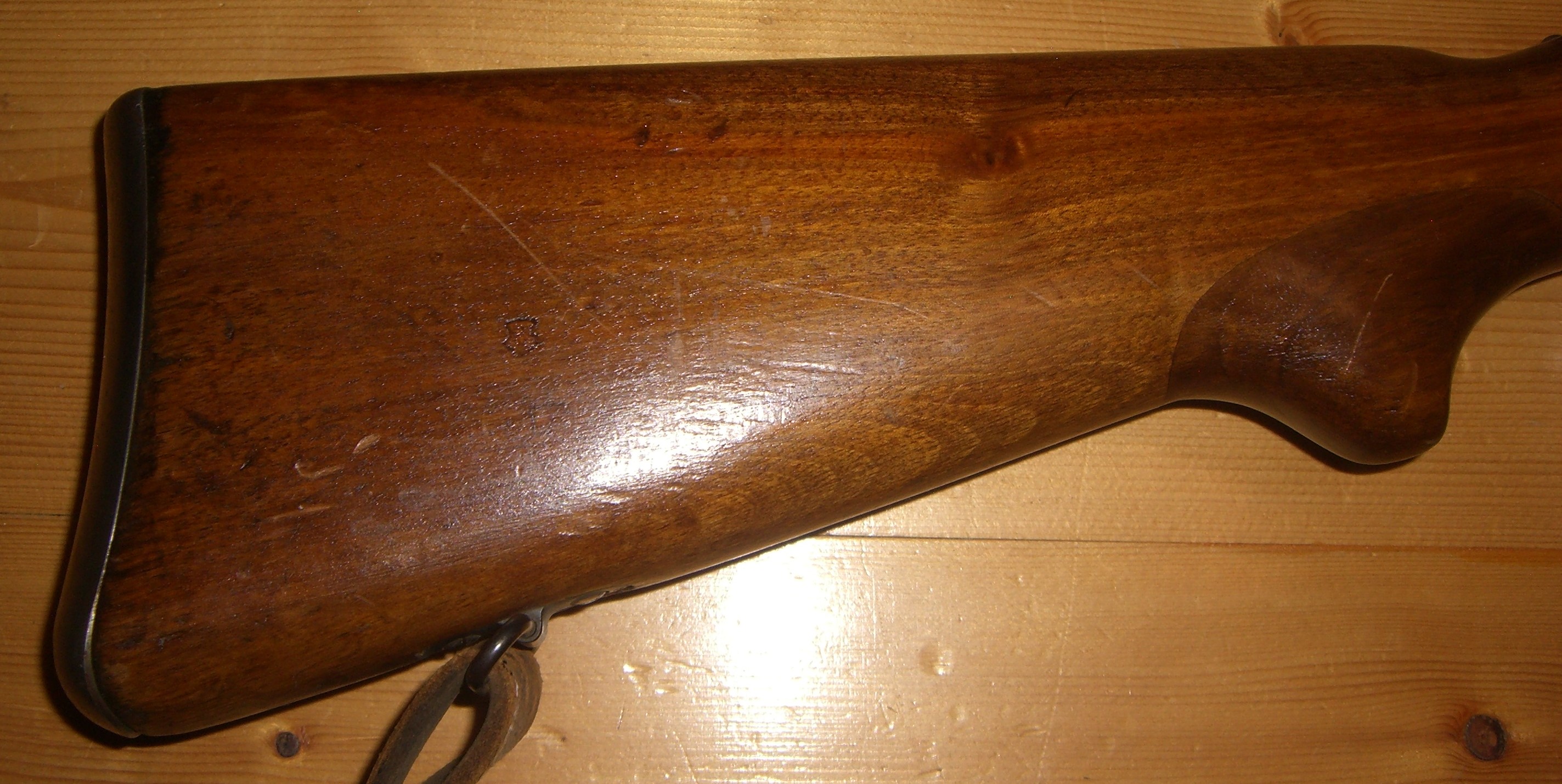

Busc rapporté:

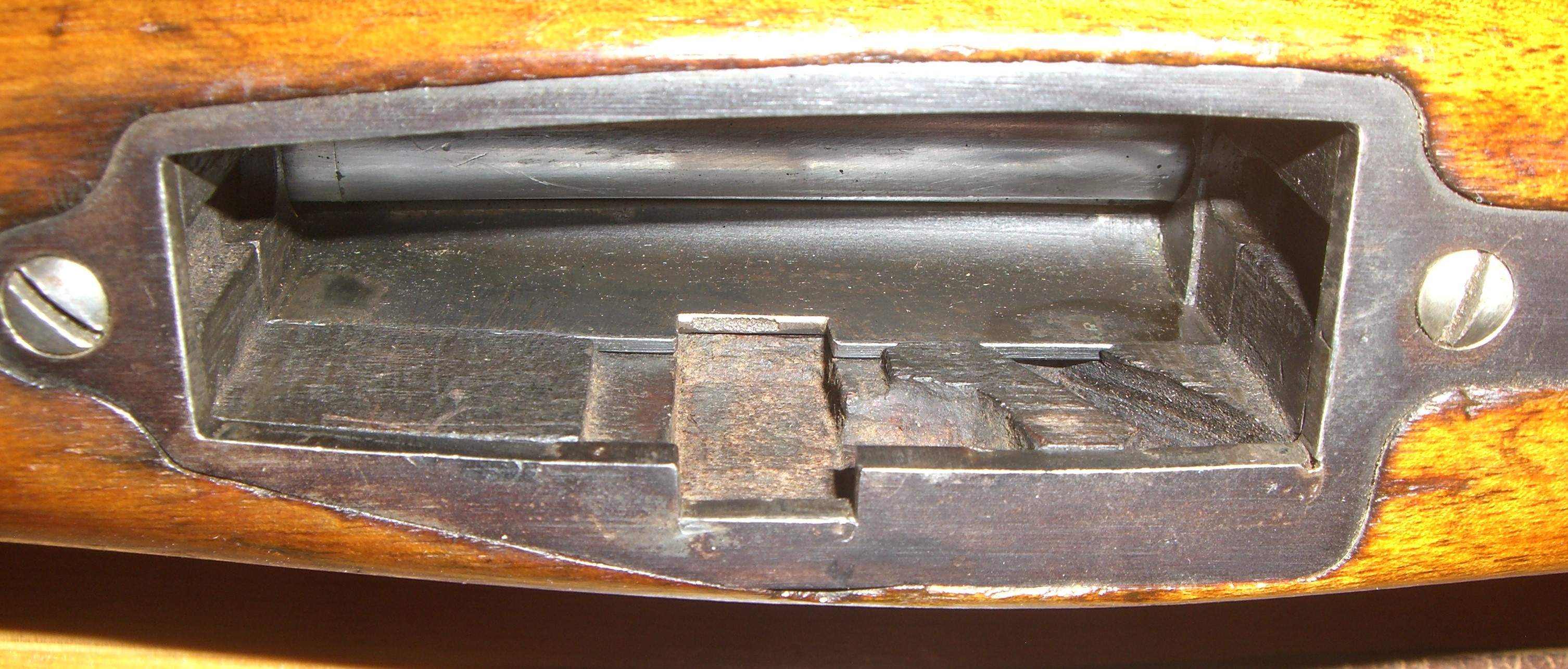

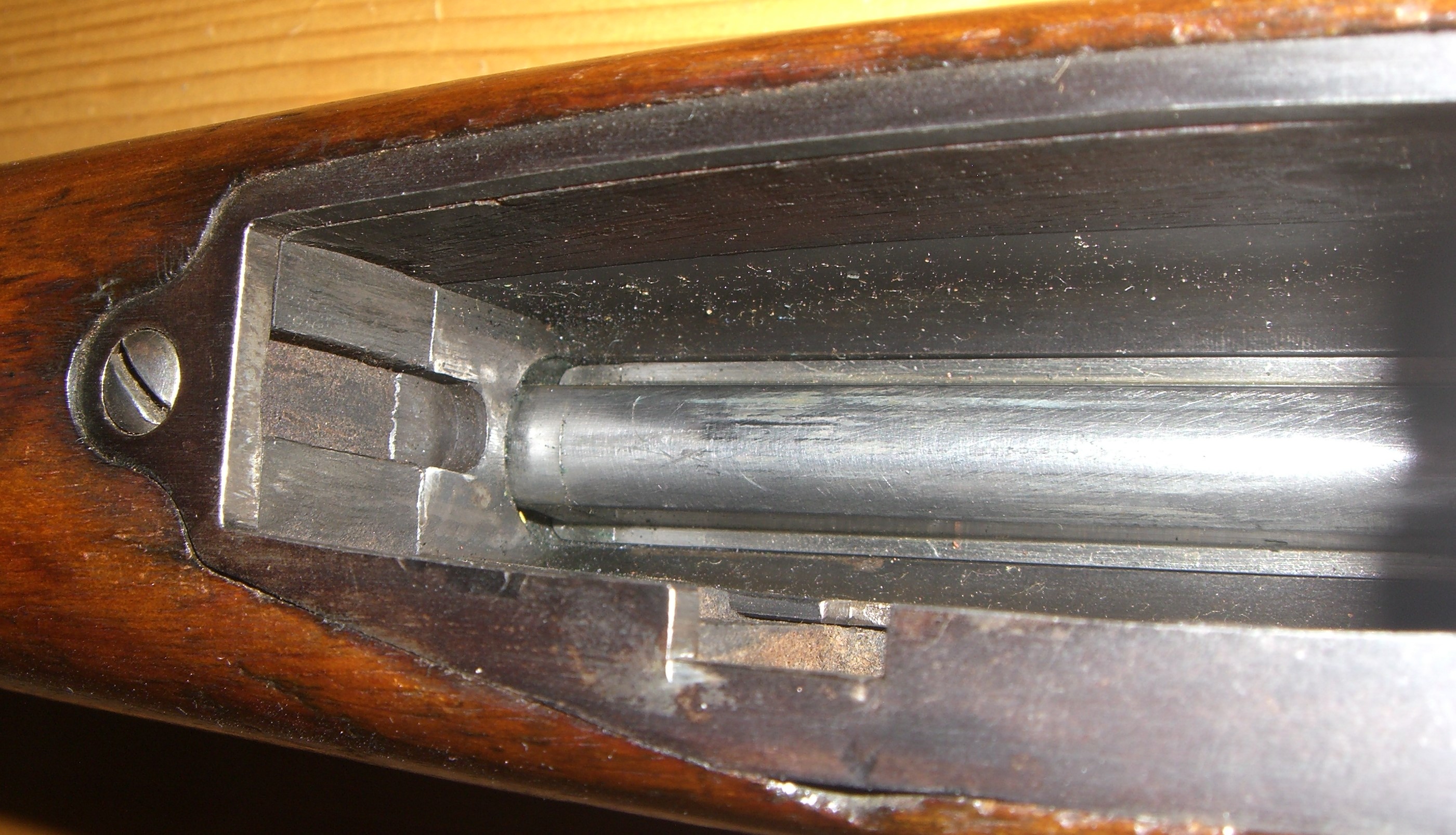

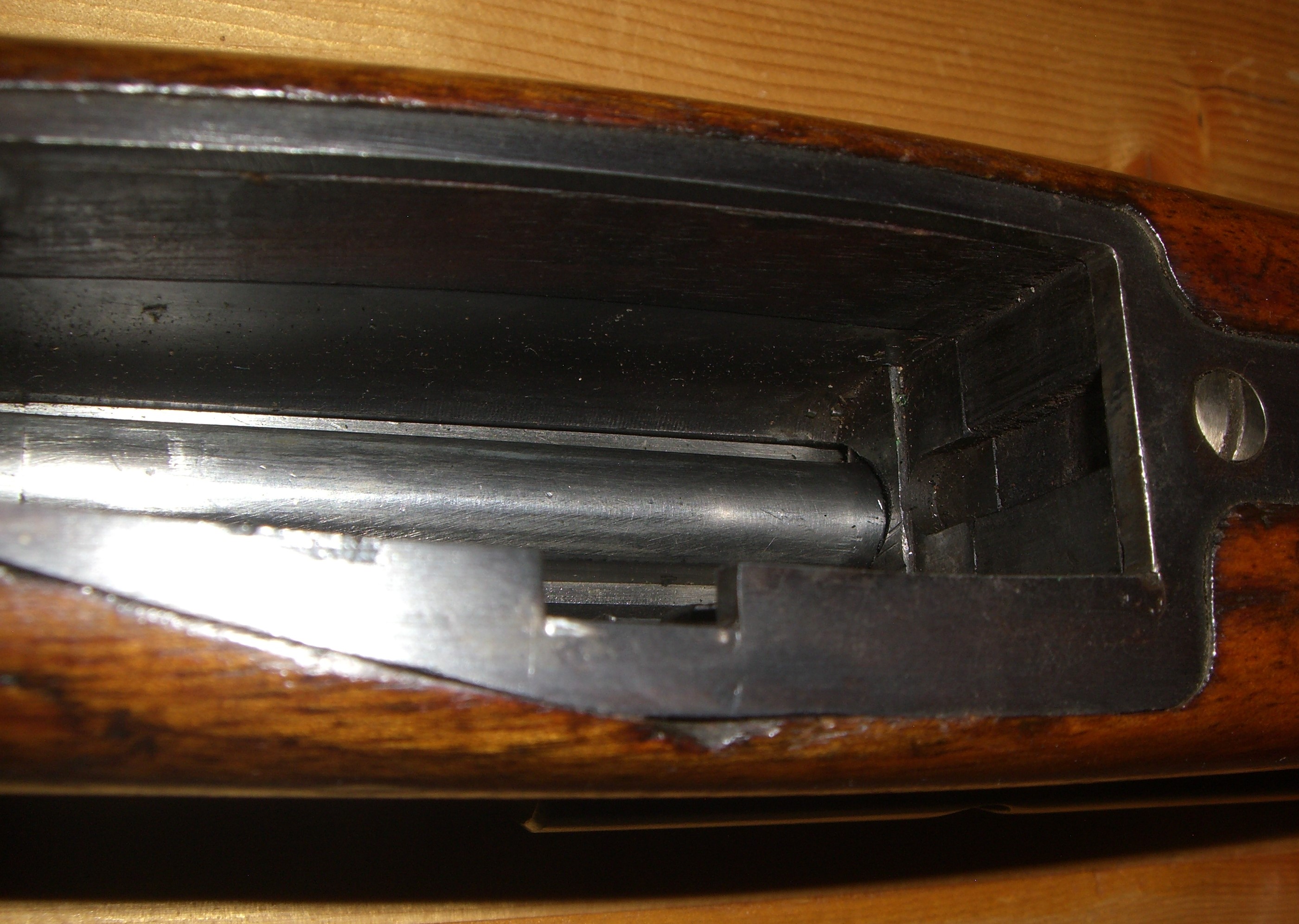

Usinages à l'intérieur du puit du chargeur datant du modèle 1889:



Constructeurs:
Société Industrielle Suisse de Neuhausen-Chutes-Du-Rhin pour les pièces principales.
Trente cinq entreprises pour les pièces secondaires.
La Fabrique Fédérale d'Armes de Berne pour le montage et le contrôle.
