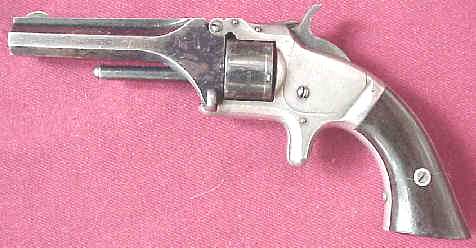

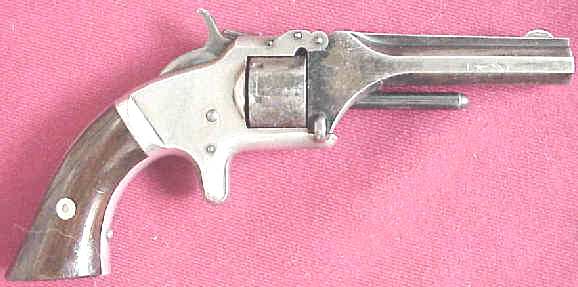

Smith & Wesson N° 1 Second Issue
Caractéristiques:
Calibre: 5,6 mm.
Munition: 22 court.
Longueur totale: 178 mm.
Longueur du canon: 81 mm.
Hauteur: 86 mm.
Poids: 315 g.
Longueur du barillet: 16,6 mm.
Diamètre du barillet: 24,4 mm.
Capacité: 6 cartouches.
Pays: U.S.A.
Description:
La carcasse et le canon s'articule à l'équerre autour au sommet de la carcasse à l'aplomb du barillet et s'ouvre vers le haut, libérant ainsi le barillet sans cannelure.
Le canon est en acier, il est octogonale à bandes évidées, les pans sont latéraux et se prolongent jusqu'à la face antérieure du barillet. Le verrou est transversal,
il est lisse au début et strié par la suite à la partie inférieure arrière.
La carcasse est en laiton argenté, les flans sont plats. La plaque de recouvrement est maintenue sur le côté gauche par une vis métallique fraisée.
Le rempart est fixe sur la carcasse, il est pourvu d'un renfort trapézoïdal au droit du trou pour le percuteur.
La platine est à simple action, le chien à crête est quadrillé, il a la forme d'une lame.
La détente est sans pontet, elle est lisse (dite mexicaine).
La poignée est carrée avec des plaquettes de crosse lisses en bois fixées par une vis traversante et deux rosettes.
Les organes de visée sont constitués d'un cran de mire fixe en V sur le support de la came barillet et d'un guidon à lame demi-lune encastré en bout de canon.
La carcasse reçoit une finition argentée, le canon, la détente et le barillet sont bronzés noir.
Marquages:
Le numéro de série se trouve sous la carcasse de la poignée, sous la plaquette droite et sur le barillet. Ce numéro est suivi de l'année de fabrication.
Sur la bande supérieure on trouve:
Smith & Wesson Springfield Mass.
