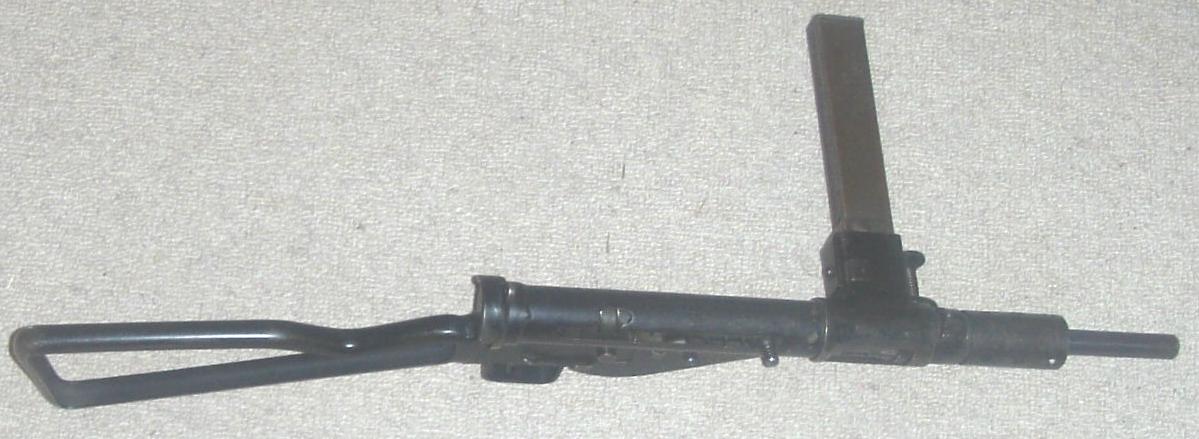

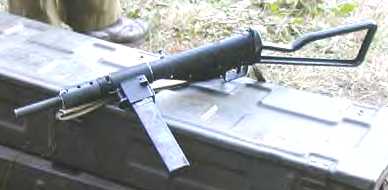

Sten Mk II





Caractéristiques:
Calibre: 9 mm Parabellum.
Munition: 9 x 19
Longueur totale: 0,762 m.
Longueur du canon: 0,197 m.
Poids sans chargeur: 3,000 kg.
Poids avec chargeur garni: 3,700 kg.
Capacité: 32 cartouches.
Cadence de tir théorique: 550 c/mn.
Pays: Grande-Bretagne.

Description:
La carcasse est tubulaire et renferme une culasse cylindrique à percuteur fixe.

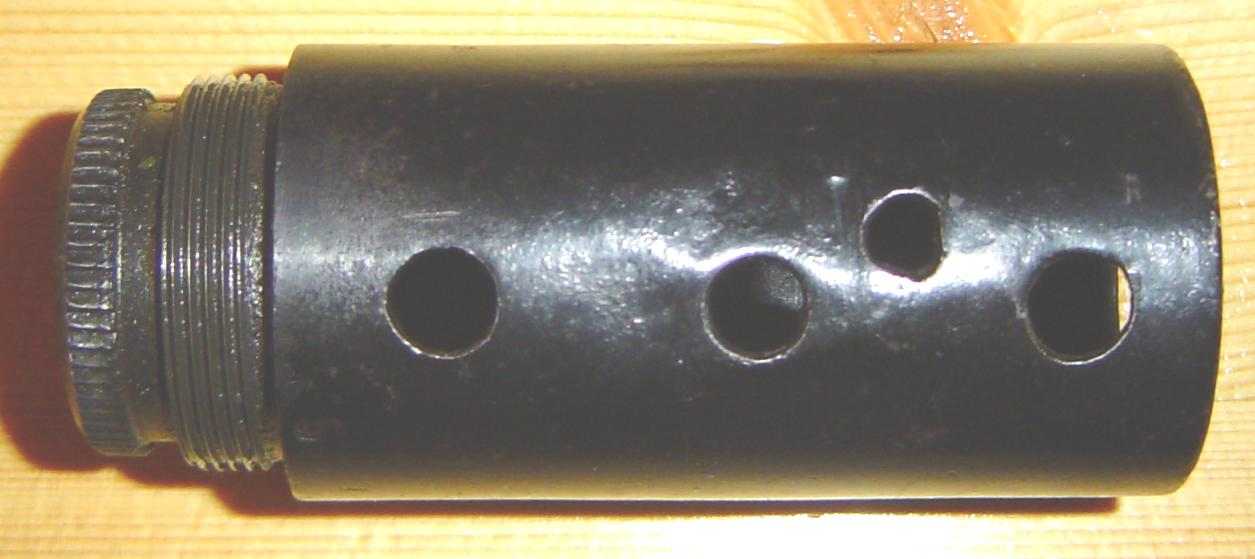

L'avant comporte un manchon perforé qui sert de refroidisseur et qui entoure le canon sur la moitié de sa longueur. En arrière du filetage, une couronne dentelée empêche le manchon de se desserrer sous l'effet des vibrations. Le poussoir à ressort servant au blocage du manchon est situé à l'avant du logement du chargeur.

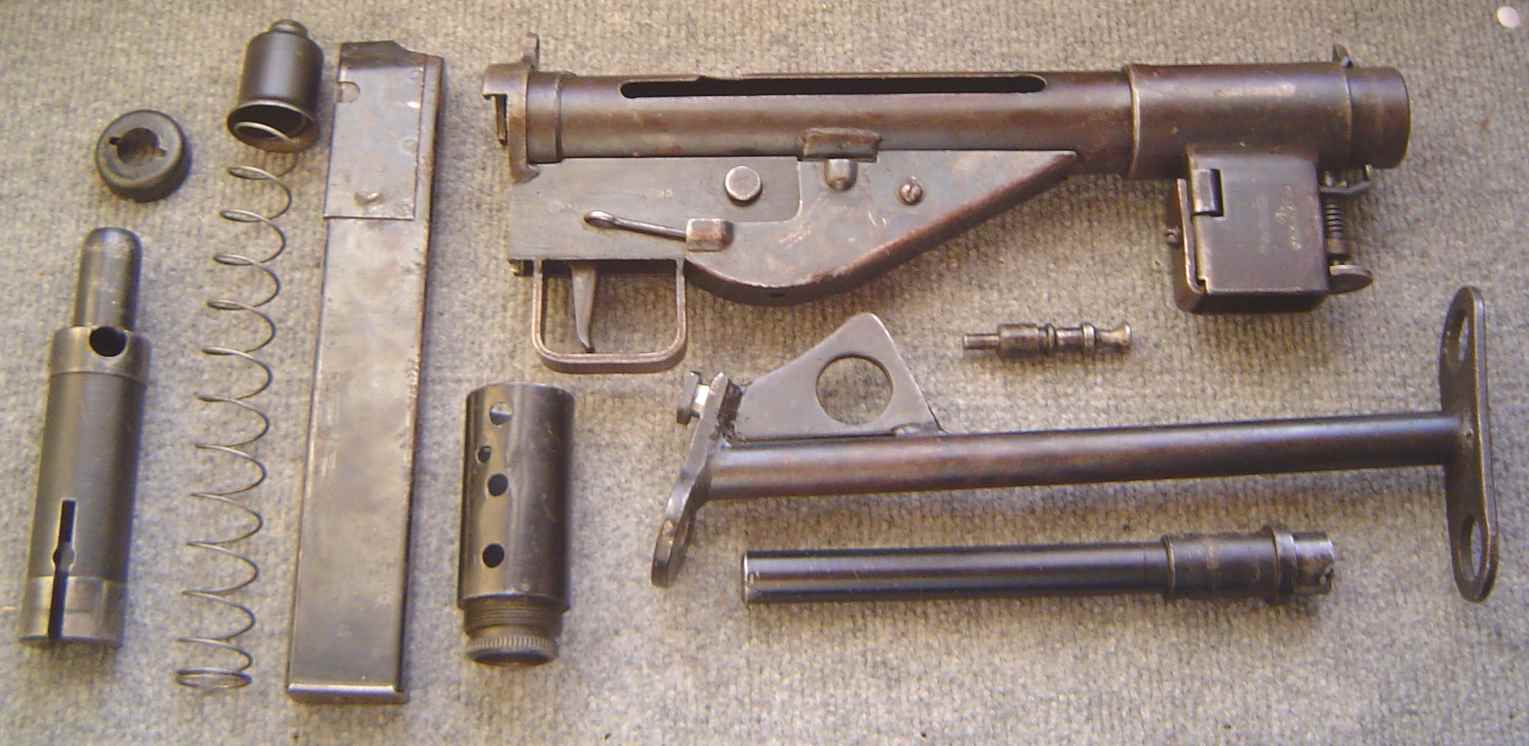

Le montage du canon permet le changement rapide de celui-ci sans avoir recours aux services d'un armurier.



La platine est simplifiée au maximum, elle permet le tir au coup par coup et par rafales continues au moyen d'un poussoir transversal.

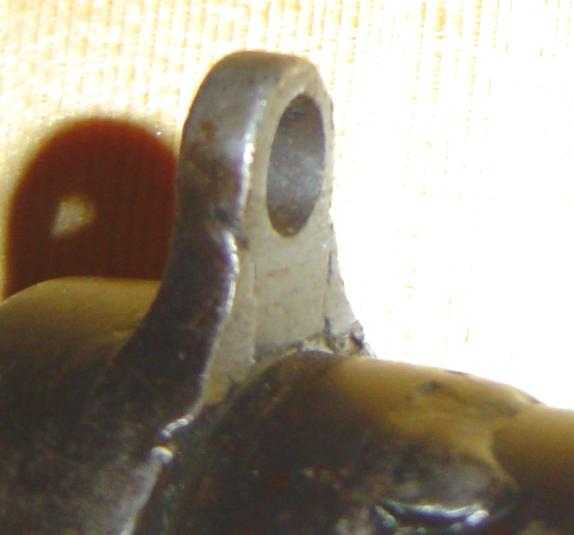

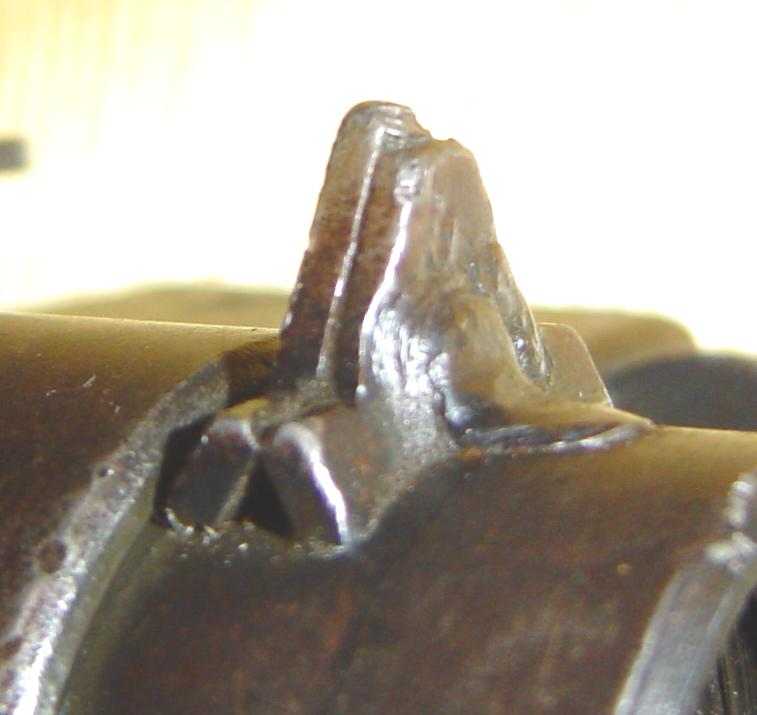

Les organes de visée sont composés d'un guidon fixe et d'un oeilleton fixe également pour le tir à 100 Yards (910 m).




La crosse peut-être de différentes formes, squelette, tubulaire ou une simple poignée pistolet.
Le couloir d'alimentation est pivotant.
Le système de sécurité est aléatoire, le levier d'armement pouvant se décrocher en cas de choc, vers la fin de la guerre, un trou est percé et le levier d'armement modifié, cela permet le blocage de la culasse quand elle est en position avant.



Constructeurs:
Birmingham Small Arms Factory - Tyseley, Angleterre.
Long Branch Arsenal - Long Branch, Canada.
Royal Small Arms Factory - Enfield, Angleterre.
Royal Small Arms Factory - Fazakerley, Angleterre.

Marquages:

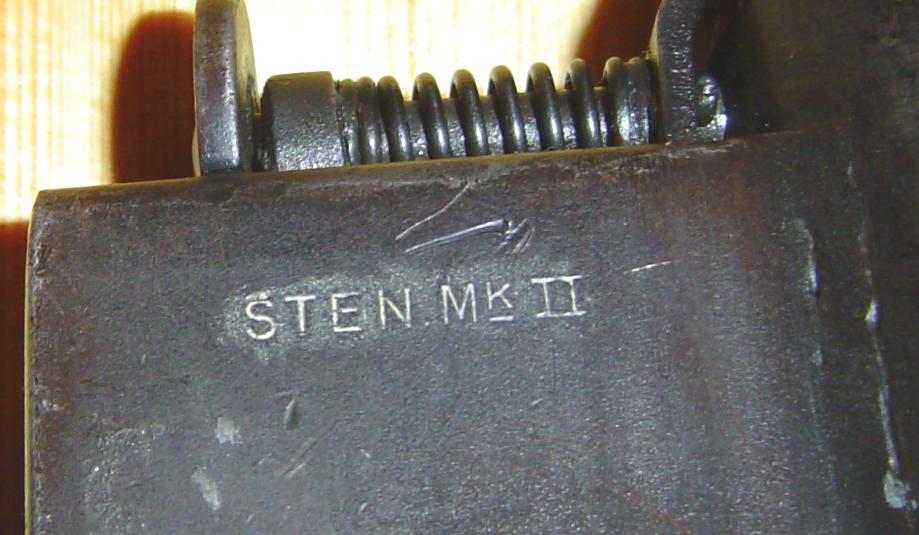

Sur le couloir d'alimentation on trouve, au dessus:

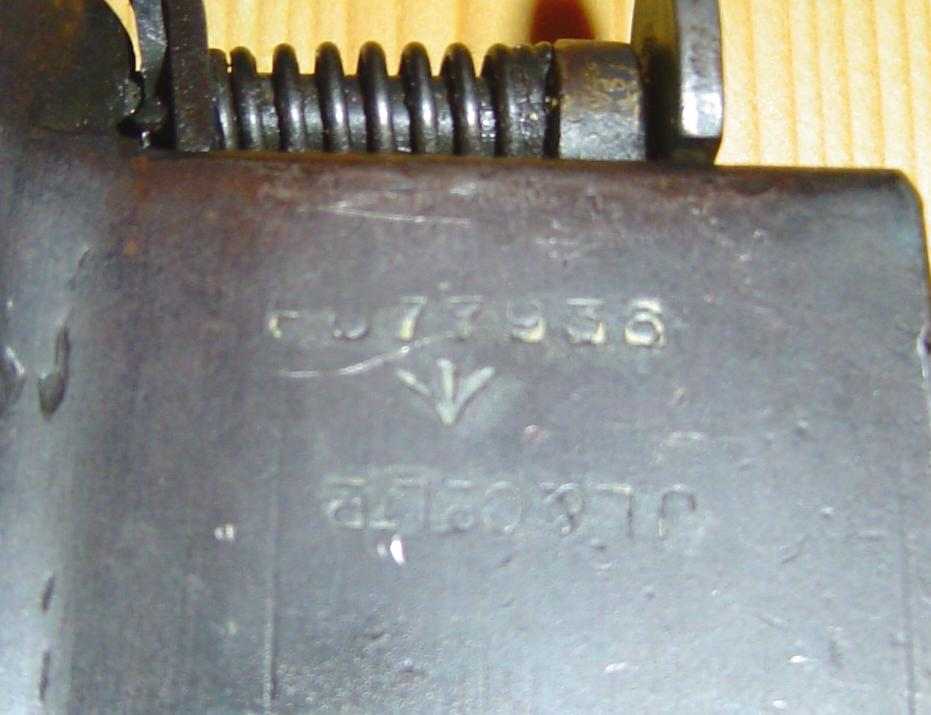

En dessous:


Ici JL & CO Ltd, la Broad Arrow ainsi que le numéro de série.

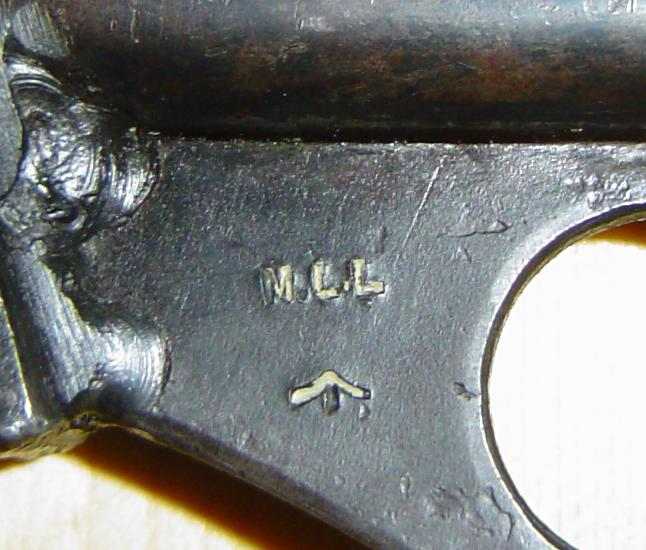

Sur la crosse:


Ici, MLL et la Broad Arrow
