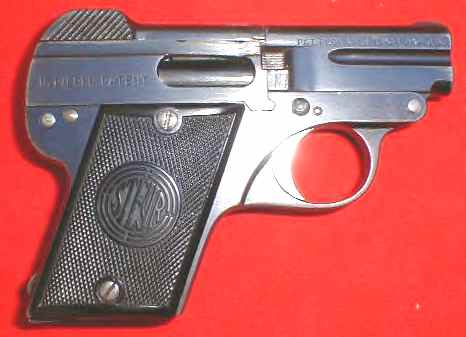

Steyr Modèle 1909




Origine: www.CollectibleFirearms.com

Caractéristiques:
Calibre: 6,35 mm.
Munition: 6,35 Browning.
Longueur totale: 115 mm.
Longueur du canon: 54 mm.
Hauteur: 80,5 mm.
Epaisseur: 20,4 mm.
Poids chargé: 365 g.
Capacité: 6 cartouches.
Année de fabrication: 1909 à 1914 puis de 1919 à 1939.
Pays: Autriche.

Description:
Le Steyr modèle 1909 est un pistolet à canon basculant, le chien est intérieur et le ressort récupérateur est placé au-dessus du canon.

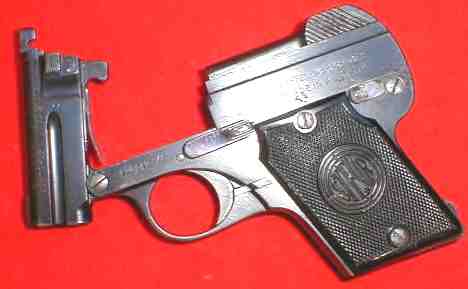

L'arme ne possède pas d'extracteur, pour extraire une cartouche de la chambre, il est nécessaire de faire basculer le canon au moyen d'une clé se trouvant sur le côté gauche de la carcasse.

Sur les premiers modèles, la clé du canon est légèrement différente par rapport au deuxième modèle.

Carcasse: en acier, formant poignée avec à gauche le levier de sûreté.

Sous-garde: ronde, faisant partie intégrante de la carcasse.

Détente: pleine, lisse, incurvée.

Chien: intérieur.

Percuteur: avec ressort dans le bloc de culasse.

Poignée: garnie de deux plaquettes en caoutchouc durci, strié, portant, dans un ovale, le sigle OWG entrelacé et au bas des plaquettes STEYR. Chaque plaquette est fixée par une vis à la base et une au sommet.

Alimentation: par chargeur amovible dans la poignée, arrêt du chargeur pour deux positions.

Ligne de mire: longue de 90 mm.

Cran de mire: fixe, en V.

Guidon: lame arrondie.

Protection: bronzé noir brillant.

Sûreté: levier de sûreté sur la face arrière gauche de la carcasse; il bloque la détente lorsque le percuteur est à l'armé.

Constructeur:
Anciens Etablissements Pieper Herstal, Belgique.

Fabricant:
Osterriche Waffenfabriks-Gessellschaft, Steyr, Autriche.

Marquages:
Le numéro de série se trouve sur l'avant gauche de la console de la carcasse.

L'année de fabrication 10 (1910) est frappé à l'arrière entre le cylindre du ressort récupérateur et le canon, face gauche.

Sur le haut de la face gauche de la carcasse:

OESTER. WAFFENFABRIKS-GES puis dessous STEYR.

Sur le cylindre du ressort récupérateur:

Pat. n°9378-05 u. n°25025-06.

Sur le flan droit de la carcasse:

N. PIEPER PATENT.

Sur le flan droit du cylindre:

PAT. + n°10335 la croix indique le brevet suisse.

A l'arrière droit du canon se trouve le poinçon du banc d'épreuve (Nv) et à l'arrière gauche du canon l'aigle autrichien.
