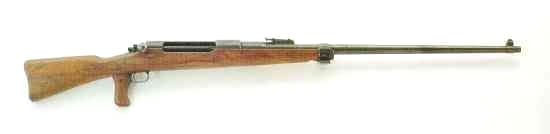

Tankgewehr




Origine: www.eSIStoire.com

Caractéristiques:
Calibre: 13 mm.
Munition: 13 mm Tankgewehr.
Longueur totale: 1,700 m.
Longueur du canon: 1,000 m.
Poids vide: 16,5 kg.
Capacité: 1 coup.
Pays: Allemagne.

Description:
Cette arme ressemble à une carabine surdimensionnée.

La crosse dont le fût s'arrête à la moitié du canon est dotée d'une poignée-pistolet qui permet au tireur de maintenir solidement l'arme au départ du coup.

La plaque de couche est une simple plaque de métal, il n'y à pas de dispositif pour amortir le recul.

Les premières crosses sont fabriquées d'une seule pièce, seule la poignée est rapportée. Par la suite, afin de pouvoir utiliser des planches moins large, la partie inférieure des crosses sera elle aussi rapportée.

La boîte de culasse possède une forme très enveloppante qui renforce sa rigidité. La culasse est volumineuse, elle coulisse à l'intérieur du boîtier.


Origine: www.eSIStoire.com

Cette culasse est directement inspirée de celle du Gewehr 98 dont elle possède également le système de sûreté à drapeau.


Origine: www.eSIStoire.com

Cette culasse est dotée d'un quatrième tenon de verrouillage et l'extracteur est fixe.

En cours de production trois évents sont ajoutés à l'avant du corps de la culasse.

Les organes de visée se composent d'un guidon triangulaire et d'une hausse à curseur à cran de mire en V inversé. Cette hausse est graduée jusqu'à 500 mètres.

Un bipied vient se monter sur une fixation à baïonnette placée sous l'anneau assemblant le canon à l'avant du fût.


Origine: www.eSIStoire.com

Les premières armes sont équipées du bipied de la mitrailleuse MG 08-15.Dans les derniers mois de la guerre, un nouveau modèle de bipied sera fabriqué, plus simple, et doté de patins plus larges afin de limiter l'enfoncement dans le sol meuble.

Performances:
La capacité de perforation à 250 mètres est de 25 mm d'acier à blindage sous un angle de 90°.

Dans les mêmes conditions, à 1000 mètres le projectile reste capable de transpercer des plaques d'acier de 10 mm d'épaisseur.

Constructeur:
Waffenfabrik Mauser, Oberndorf (15 800 à 16 450 exemplaires).
