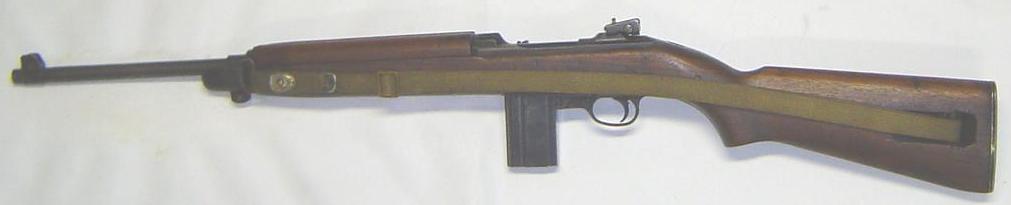

Carabine US M 1

US M1
US M1

Plus de photos:
ICI

Caractéristiques:
Calibre: 7,62 mm.
Munition: .30 M1.
Longueur totale: 0,902 m.
Longueur du canon: 0,458 m.
Poids vide: 2,480 kg.
Capacité du magasin: 15 cartouches.
Pays: U.S.A.

Description:
La monture est d'une seule pièce, avec un garde main. Au début de la production l'ensemble était en noyer, il laissa la place au hêtre vers les derniers mois de la Seconde Guerre Mondiale.

On rencontre 2 types de crosses:

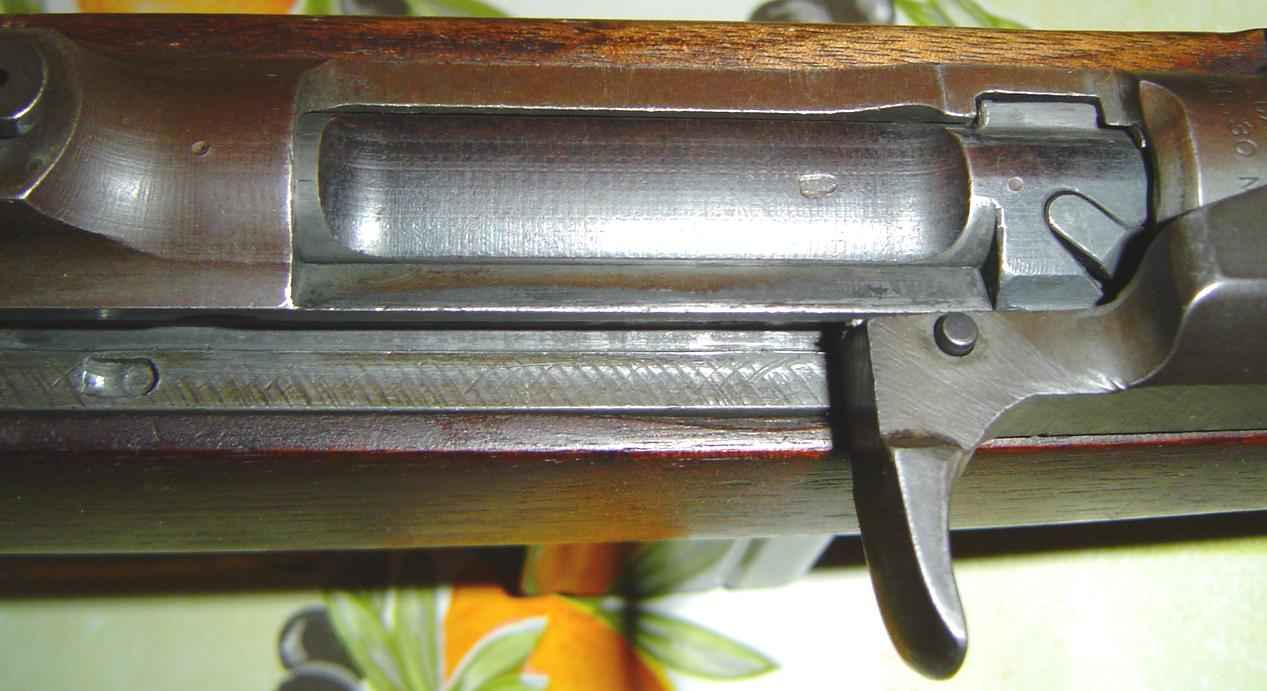

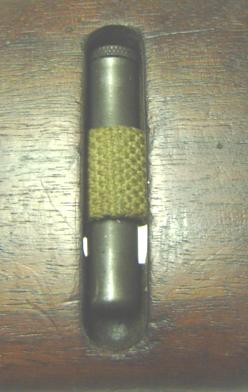

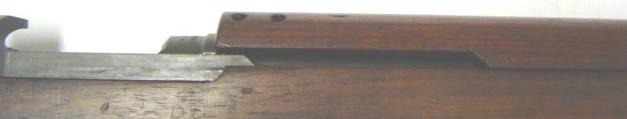

L'une avec la découpe du passage de bretelle en I et avec la pièce de manoeuvre dissimulée en partie.
L'autre avec une simple entaille et avec la pièce de manoeuvre apparente.

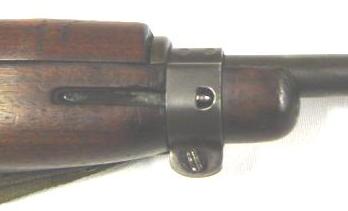

Les garnitures se composent d'une plaque de couche qui selon les fabricants est striée en losange ou en carré, d'une grenadière dont on distingue 3 modèles, cette grenadière est solidaire du canon.

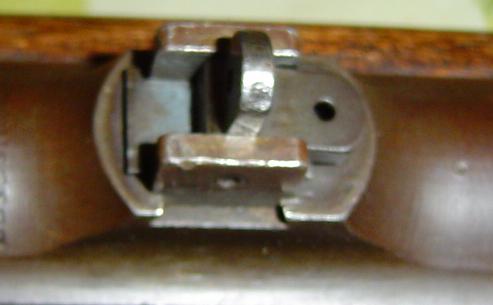

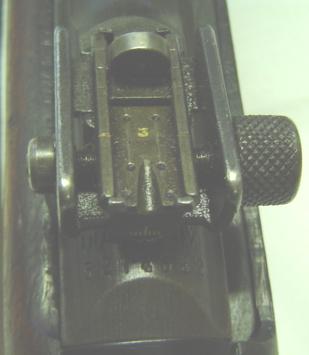

Sur les premiers modèles, la hausse est une simple équerre à deux positions, elle fut remplacée par une hausse à curseur se déplaçant sur une rampe oblique.

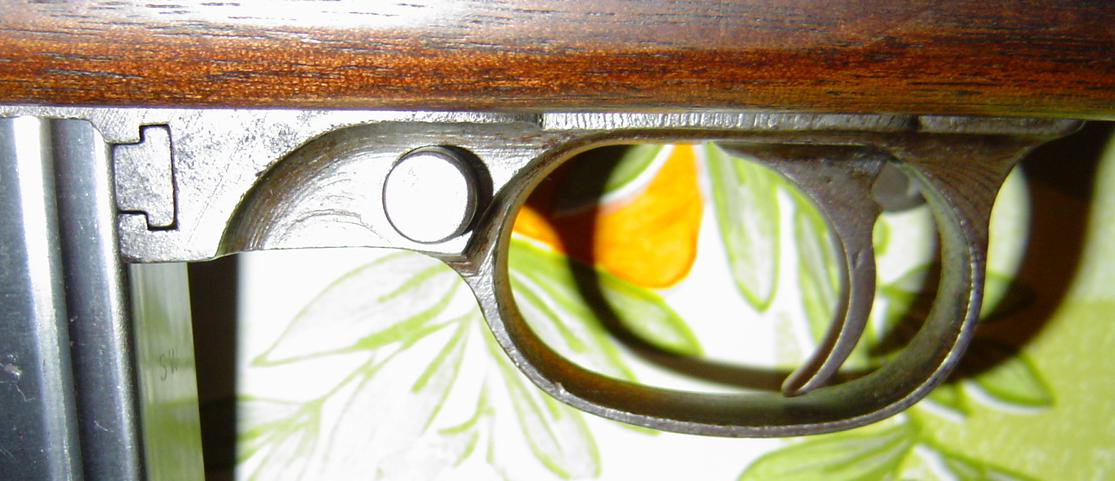

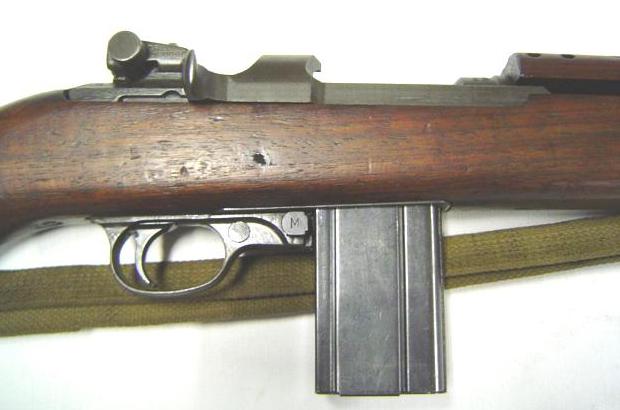

La sûreté est placée sur le pontet, il s'agit d'un poussoir transversal jusqu'en 1945 puis ensuite d'un système pivotant.



Les différents modèles:
US M 1 A1:
Version à crosse pliante adoptée en avril 1942, uniquement fabriqué par Inland Division (General Motors à Dayton-Ohio)

US M2:
Version apparue à partir de mai 1944, cette version est équipé d'un sélecteur de tir permettant le tir en rafale ou coup par coup. On adopte également avec la version M2 un chargeur de 30 cartouches.

Il existe également 2 autres modèles : T3 et M3.

Constructeurs:
General Motors (Inland Division)
General Motors (Steering Gear Division).
IBM Corporation.
Irwin Pedersen Arms Co.
National Postal Meter Co.
Quality Hardware Machine Co.
Rock-Ola Manufacturing Co.
Standard Product Co.
Underwood/Elliot-Fisher Co.
Winchester Repeating Arms Co.

Marquages:

On trouve un marquage d'inspection et un poinçon de l'Ordonance sur la crosse.

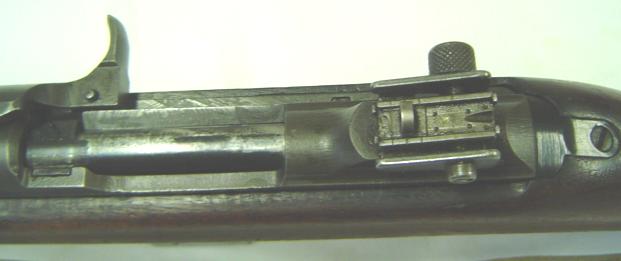

Le nom du fabricant apparaît sur le boîtier derrière la hausse, il est accompagné du numéro de série.

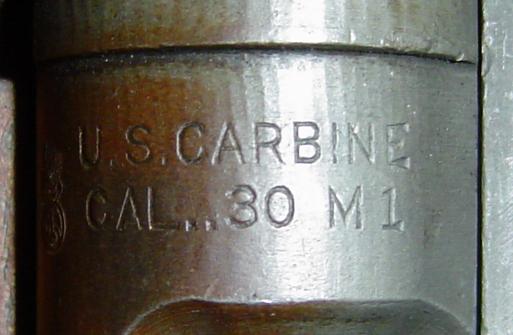

Sur le tonnerre sur 2 lignes: U.S. CARBINE et CAL .30M1
On trouve également un marquage de canon en demi-cercle devant le guidon.
