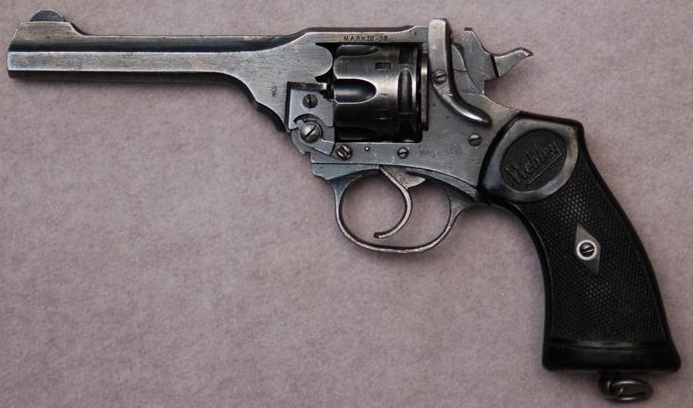

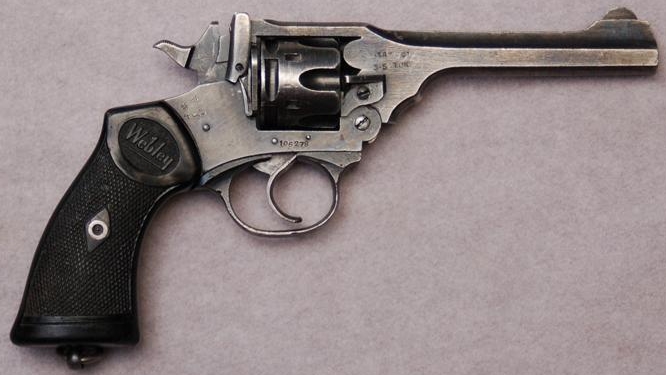

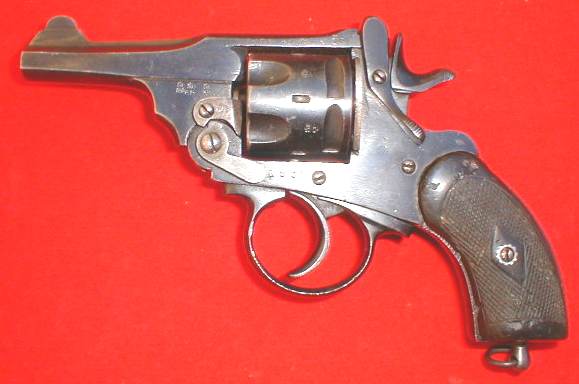

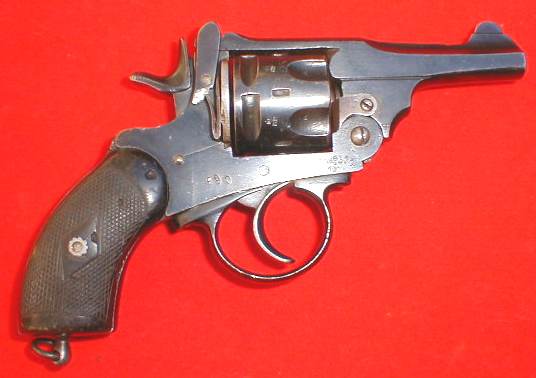

Webley Mark IV


Origine: www.CollectibleFirearms.com

Caractéristiques:
Calibre: 455" (11,55 mm).
Longueur totale: 225 mm.
Longueur du canon: 102 mm (4 pouces), il existe aussi en 76, 127 et 152 mm.
Epaisseur: 43 mm.
Capacité: 6 cartouches.
Pays: Grande-Bretagne.

Description:
Le canon est arrondi au-dessus et à pan sur les autres faces. La carcasse est à brisure, en acier usiné. Le canon est solidaire de la carcasse en partie basse par un axe, et en partie haute par l'étrier.

La platine est à simple et double action, sur ce modèle, il n'y à pas de demi-cran d'armée du chien, celui-ci comporte le percuteur qui est fixe.
l'extracteur est collectif, il est commandé par un levier de came et came placés sur la face gauche de la console. Le levier de verrouillage est placé sur la face gauche de la carcasse, derrière le barillet, il commande l'étrier.
Le canon est déverrouillé lorsqu'on appuie sur ce levier.

La crosse est de type "bec d'oiseau" et comporte une boucle de suspension. Les deux plaquettes sont en caoutchouc dur de couleur noir, elles sont quadrillées. Les plaquettes sont fixées par une vis métallique traversante et deux rosettes.

Les organes de visée sont composés d'un guidon à lame demi-lune de 12 mm faisant bloc avec le canon. Le cran de mire en V est fixe, il se trouve sur l'étrier de fermeture.

L'arme est bronzée noire de guerre.

Constructeur:
Webley and Scott, Limited Hardsworth. Birmingham, Grande Bretagne

Marquages:
Sur les pièces principales, Broad Arrow.
Sur la console à gauche: 450/455.
Sur la bande inférieure de la carcasse: Webley Patents, une balle ailée, W & S.
Sur la bande supérieure: Mark IV.

Le numéro de série se trouve sur la bande inférieure droit de la carcasse, sur la bande inférieur droit de la crosse, sous la plaquette et sur la face postérieure du barillet.
