11 mm Gras

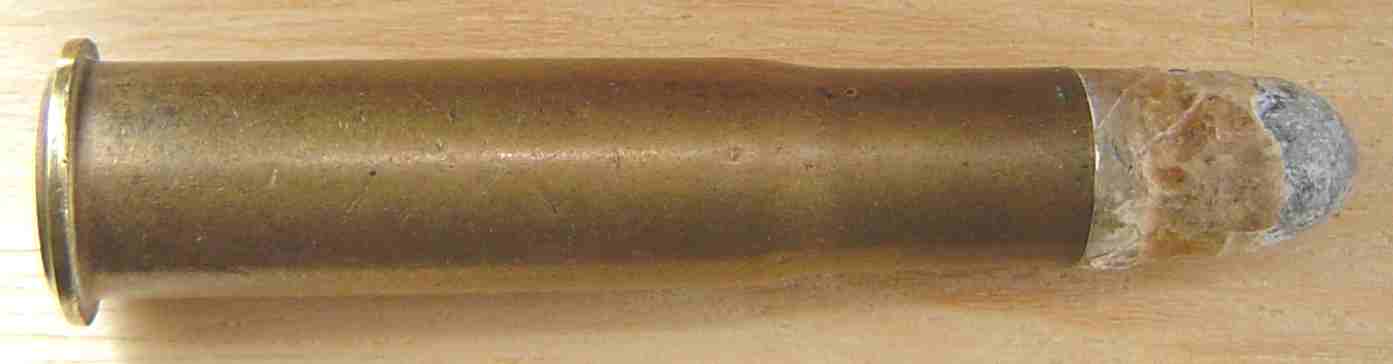

Cartouche destinée au remplacement de la cartouche Chassepot. Adoptée par la France en 1874.

L'étui à bourrelet est en laiton.

La balle cylindro-ogivale est en plomb nu avec un calepin en papier. Elle pèse 25,16g.
Afin de remédier aux fréquentes ruptures d'étui rencontrées avec la munition précédente, on met en service en 1879 une cartouche à étui renforcé.

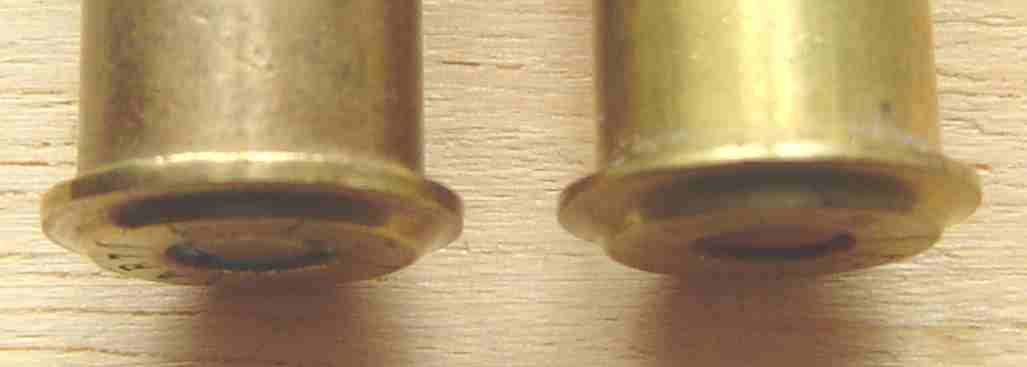

A gauche culot Mle 1874 à droite culot modifié en 1879.

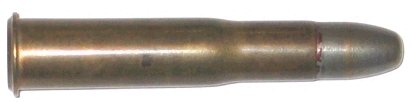

La balle présente un profil légèrement différent, elle est en plomb nu avec un calepin en papier et pèse 24,88 g.

Liste des codes des cartouches françaises ICI

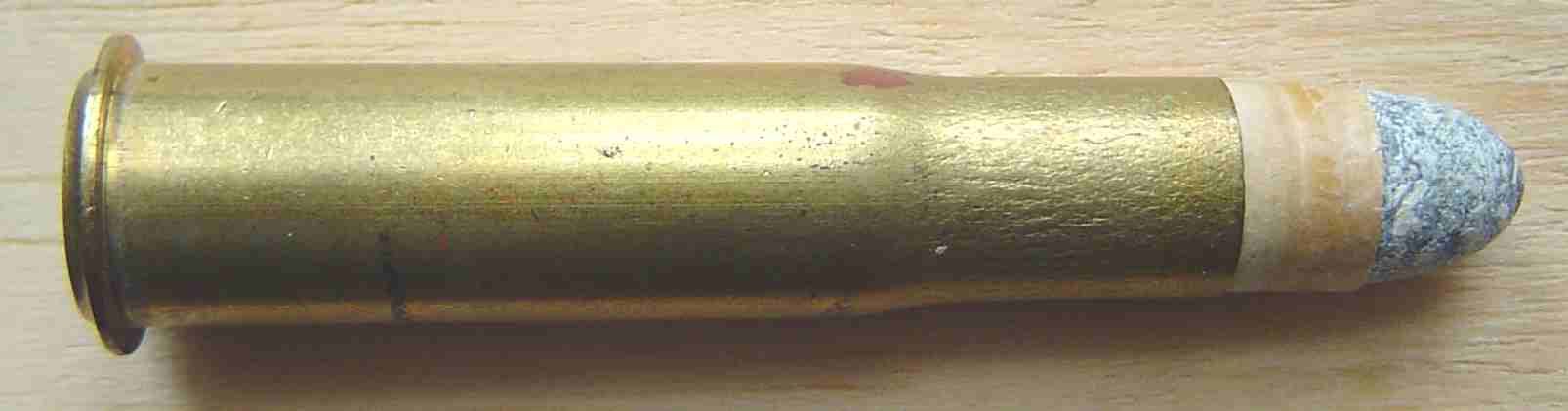

-Cartouche à balle Mle 1874, balle en plomb nu avec calepin en papier. Elle pèse 25,16 g. L'étui est en laiton rétreint au-dessus de l'épaulement.

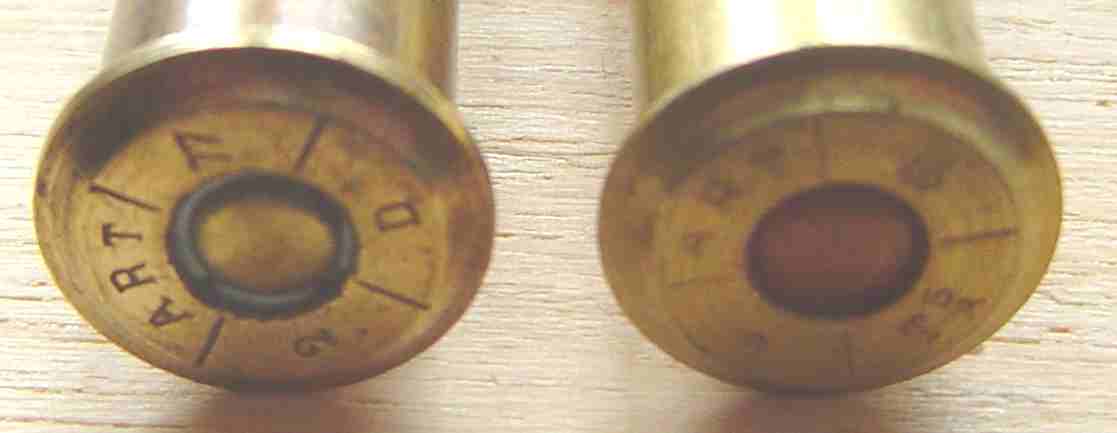

ART/TSA/2-77.	ART: artillerie, sigle figurant sur la plupart des munitions d'armes portatives militaires françaises jusqu'en 1915. TSA: Atelier de Construction de Tarbes. 2-77: fabrication du 2ème trimestre de 1877.

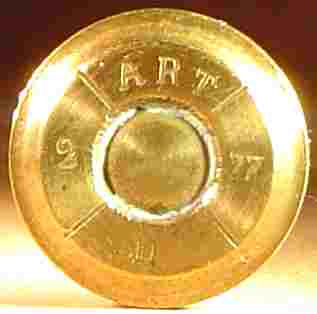

ART/D/2-77.	ART: artillerie, sigle figurant sur la plupart des munitions d'armes portatives militaires françaises jusqu'en 1915. D: Atelier de Fabrication de Douai. 2-77: fabrication du 2ème trimestre de 1877.

Synonyme:
11 x 59 R

Cotes moyennes:
Diamètre de la balle:11,25 mm
Diamètre de l'étui au collet: 11,81 mm
Diamètre de l'étui à la base: 13,73 mm
Diamètre de l'étui au culot: 16,82 mm
Longueur de l'étui: 59 mm
Longueur totale: 76,7 mm
Poids: 43,9 g

Variantes:
-Cartouche à balle ordinaire Mle 1879. Le profil de la balle est légèrement différent, elle est en plomb nu avec calepin en papier. Elle pèse 24,88 g.

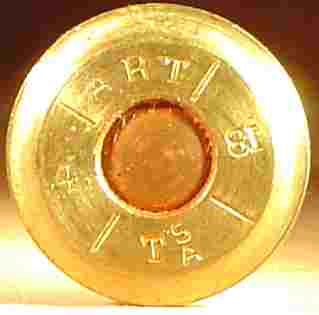

ART/TSA/4/81.

ART: artillerie, sigle figurant sur la plupart des munitions d'armes portatives militaires françaises jusqu'en 1915. TSA: Atelier de Construction de Tarbes. 4-81: fabrication du 4ème trimestre de 1881.

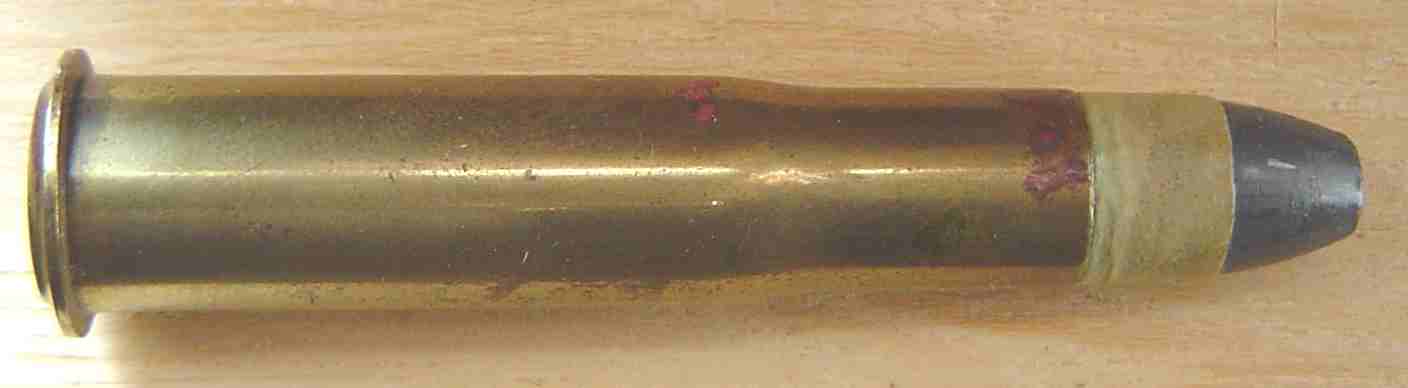

-Cartouche à balle Mle 1879/83. Projectile cylindro-ogival à méplat, en plomb durci avec calepin en papier pesant 25,07 g. Etui en laiton avec rétreint au dessus de l'épaulement.

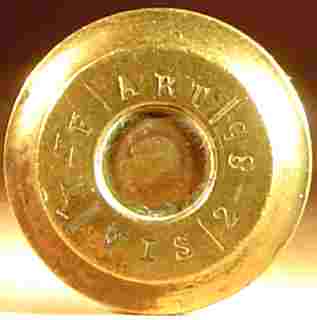

N-F/ART//VIS/2-85.

N-F: Société Nobel-Bozel à Villetaneuse, fournisseur de métal. ART: artillerie, sigle figurant sur la plupart des munitions d'armes portatives militaires françaises jusqu'en 1915. VIS: Atelier de Fabrication de Vincennes, utilise également le code A.VIS. 2-85: fabrication du 2ème trimestre 1885.

-Cartouche à balle en plomb nu sans calepin, le profil est identique au modèle précèdent. L'étui est à épaulement sans rétreint. Cette cartouche destinée aux marchés civil et à l'exportation.

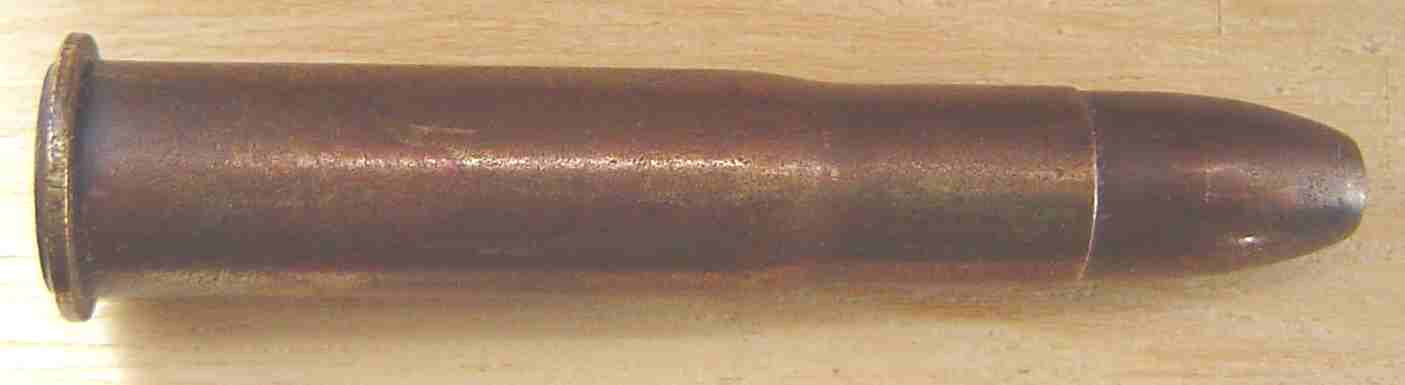

-Cartouche à balle blindée avec chemise en laiton, en cupro-nickel ou en tombac. Elle est destinée aux marchés civil ou militaire.

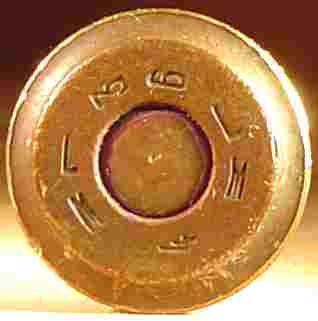

LM/LM/4/36.

LM (à 9 h): Atelier de Construction du Mans. LM (à 3 h): Atelier de construction du Mans, fournisseur de métal. 4-36: fabrication du 4ème trimestre de 1936.

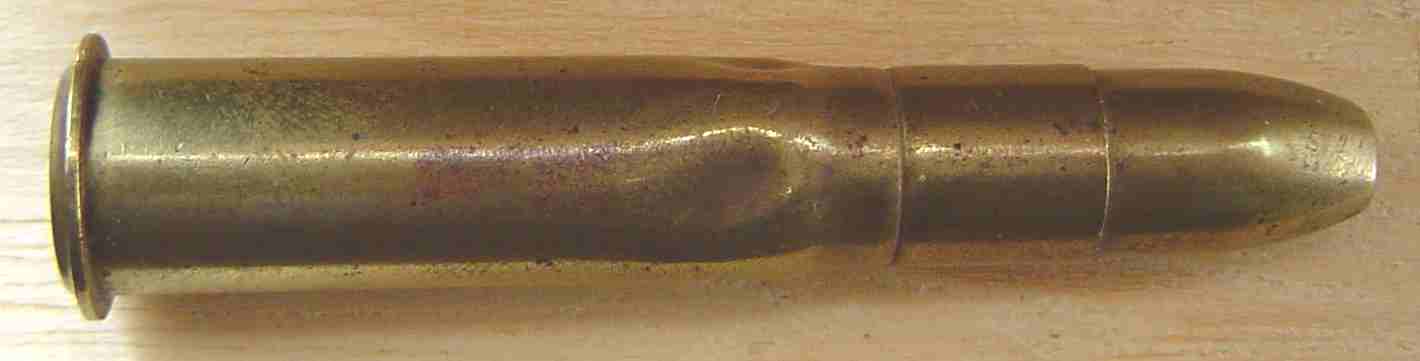

Fabrication américaine.

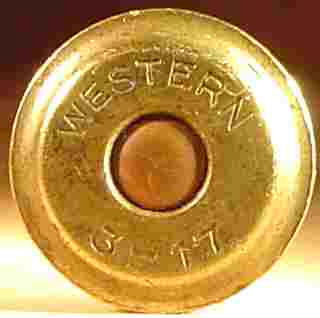

WESTERN/3-17.

WESTERN: Western Cartridge Co. à East Alton, III. Firme fondée en 1908. 3-17: fabrication du 3ème trimestre en 1917.

-Cartouche à balle incendiaire-traceuse (pour mitrailleuse anti-ballons). Le projectile est cylindro-ogival en laiton.

-Cartouche à balle incendiaire-traceuse pour mitrailleuse. Le projectile est cylindro-hémisphérique à méplat, la chemise est en laiton étamé.


Sans marquage, joint d'amorce rouge.

-Cartouche à balle perforante-incendiaire-traceuse pour mitrailleuse. Le projectile est ogival pointu avec une chemise en laiton. L'étui est raccourci à 50 mm. Le joint d'amorce et de sertissage sont noir.

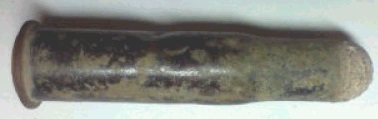

-Cartouche de tir réduit à balle sphérique en plomb.



-Cartouche à blanc Mle 1874 sans balle.

-Cartouche à blanc Mle 1886 avec fausse balle en clinquant de laiton soudé à l'étain et obturée par un taffetas collé.

-Cartouche à blanc, avec étui raccourci à 32 mm, les lèvres sont gaufrées.

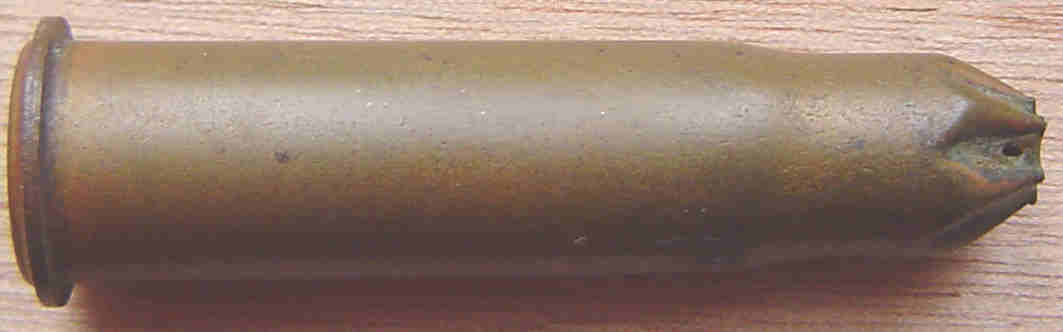

-Cartouche propulsive sans balle avec bourre en bois, en plomb ou en carton.

-Cartouche propulsive Driant-Reniard sans balle, le sertissage est en feuillette.

SFM/*/GG/*.

SFM: Société Française des Munitions à Paris. Fondée en 1884 par regroupement de Gévelot et Gaupillat. GG: Monogramme pour Gévelot-Gaupillat, se retrouve sur la plupart des cartouches fabriquées par cette firme jusqu'en 1939, quelque soit sa raison sociale de l'époque.

-Cartouche inerte en bois teinté en noir ou naturel. Le culot est en laiton.

-Cartouche inerte avec étui en laiton et balle cylindro-hémisphérique en bois rouge.

-Cartouche inerte avec étui en laiton nickelé, la balle en plomb est cylindro-ogivale à méplat.

-Cartouche inerte avec étui en laiton, la balle est cylindro-hémisphérique à méplat en bois de couleur bleu.

-Cartouche inerte avec étui en laiton étamé percé de deux trous transversaux. La balle est cylindro-ogivale à méplat en acier cuivré.

Utilisation:
Fusils:
Gras Mle 1874.
Gras Mle 1874/80.
Fusil Chassepot transformé Gras Mle 1866/74.

Carabines:
Gras de cavalerie et de gendarme à cheval Mle 1874 et Mle 1874/80.
Gras de gendarme à pied Mle 1874, Mle 1874/80.

Mousquetons d'artillerie Gras Mle 1874 et Mle 1874/80.

Fusils à répétition Kropatschek Mle 1878, Mle 1884, Mle 1885.

Mitrailleuses Hotchkiss anti-ballons et Vickers anti-ballons.

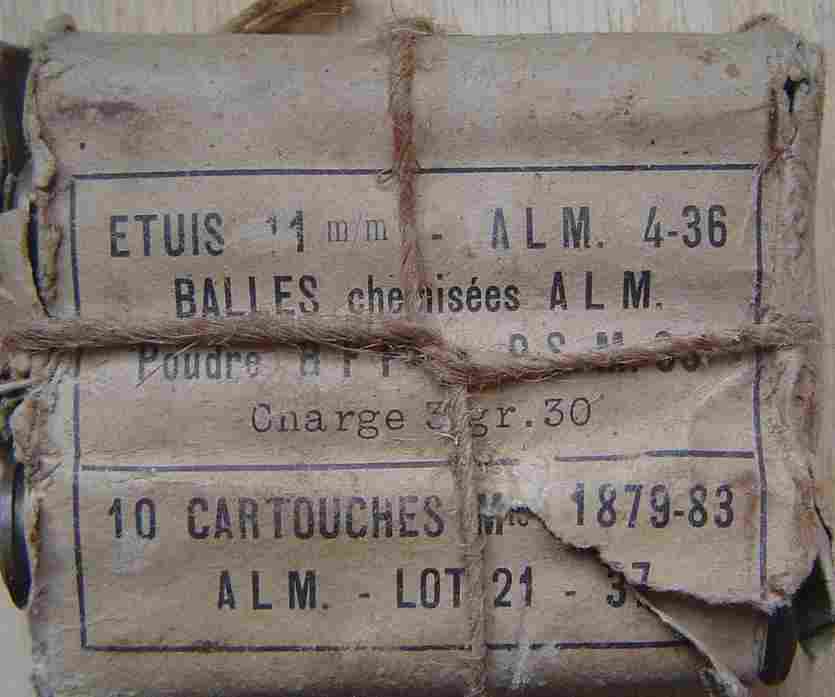

Paquet de 10 cartouches à balle chemisée
