8 mm Lebel

Cartouche à bourrelet qui succéda au 11 mm Gras.

La première cartouche, de 8x50 R est appelé modèle 1886. L'étui est obtenu par étampage à partir de laiton, appelées flans, il est de forme bouteille et comporte un bourrelet. Le métal utilisé est un alliage de 67 % cuivre et de 33 % zinc.

On distingue plusieurs type de projectiles:

Coupes de 8 Lebel ICI

Liste des codes des cartouches françaises ICI

Synonymes:
8 x 50 R Lebel
8 mm Mle 1886 M

Cotes moyennes:
8,25 x 50,4
Diamètre de la balle: 8,11 mm
Diamètre de l'étui au collet: 8,83 mm
Diamètre de l'étui à la base: 13,76 mm
Longueur de l'étui: 50,7 mm
Longueur totale: 74,9 mm
Poids: 24,3 g

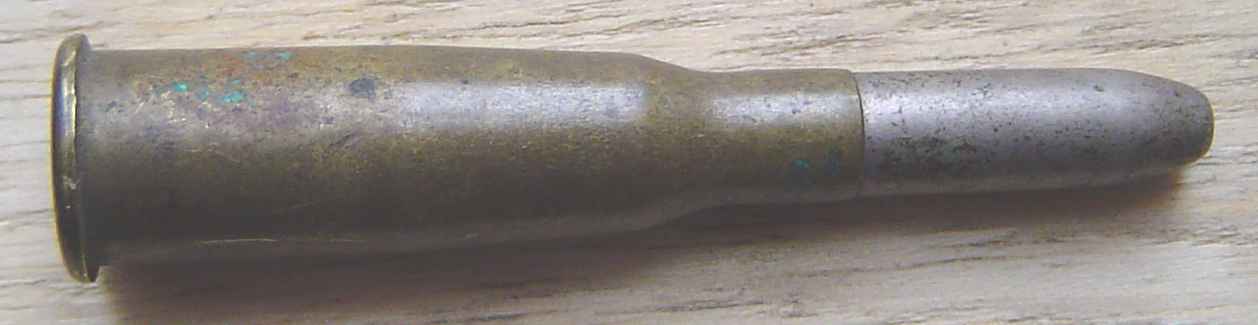

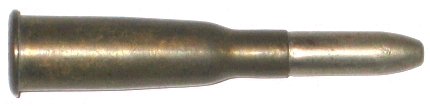

Cartouche à balle M.
Cette cartouche devient réglementaire en 1890. Le logement de l'amorce et l'enclume sont maintenant réalisés par fraisage et non plus par étampage. Le collet comporte à sa base, sur la partie interne, un renforcement circulaire de métal destiné à l'appui d'une bourre de cire.
La balle est cylindro-ogivale, elle se termine par un méplat. Le noyau est en plomb durci et la chemise en maillechort.

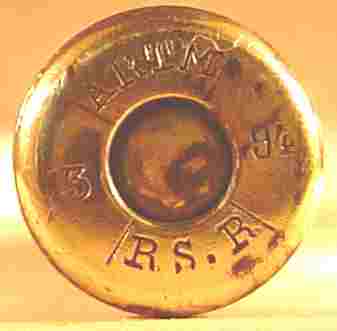

ART M/RS.R/3/94.	ART M/VE.R/1/09.	ART M/VIS.S/3/09.	ART D/A.VE.D/3/15.

ART M/VE.Bs/3/97.

ART M: Artillerie, M pour étui à base modifié dite 1886 M. Px: Atelier de Construction de Puteaux. Bs: Atelier de Laminage de l'Ecole de Pyrotechnie de Bourges, fournisseur de métal. 3: fabrication de 3 ème trimestre de 1897.

Cartouche de 8 mm Mle 1886 à balle D.
La balle D est du au capitaine Désaleux. C'est un projectile bi-ogival monobloc en laiton (ou tombac).
Sa caractéristique principale est une tension de trajectoire très augmentée et d'une portée supérieur par rapport à l'ancien modèle. Elle mesure 39,20 mm et pèse 12,80 g. Sa vitesse initiale est de 701 m/s.
A partir de 1905, il est pratiqué une gorge de sertissage.

ART D/VE Bs/1/12.

ART D: Artillerie, D pour balle bi-ogivale Désaleux dite balle D. VE: Atelier de Construction de Valence. Cessation d'activité en 1962. Bs: Atelier de Laminage de l'Ecole de Pyrotechnie de Bourges. 3: fabrication de 1 ème trimestre de 1912.

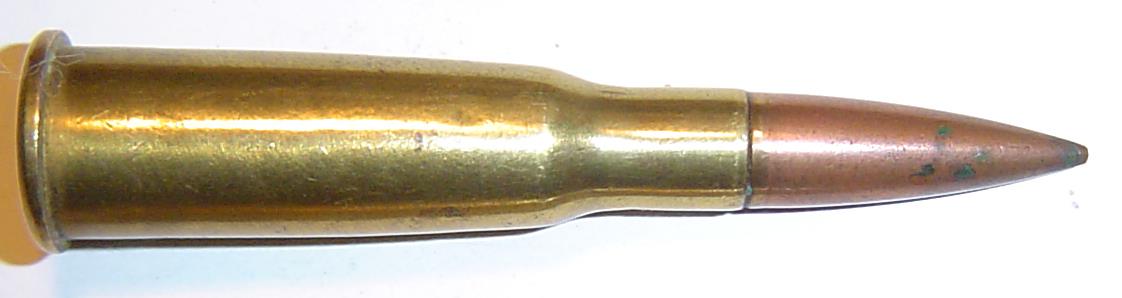

8 mm Mle 1886 D a.m.: avec l'apparition de la balle D, le culot de l'étui se vit modifié. Il fut réalisé un large listel destiné à caler la pointe de la balle se trouvant à l'arrière.

TE/BS/1/17.

TE: Atelier de Construction de Toulouse. BS: Atelier de Laminage de l'Ecole de Pyrotechnie de Bourges. 1: fabrication du 1 er trimestre de 1917.

SF/SF/2/30.

SF: Société Française des Munitions (Gévelot) à paris. Ici cartouchier et fournisseur de métal 3 h et 9h. 2-30: fabrication du 2 eme trimestre de 1930.

Divers marquages.

EDB/R/3/27	TE/BS/1/32.	LM/LM/3/33.	TE/C/2/26.
TE/D/2/31.	TS/D/1/33.	TE/BA/4/36.	VE/R/2/32.
RS/C/4/33.	RS/CY/2/32.	RS/R/1/40.	TE/M/2/29.
TE/R/1/31.	TE/BA/4/36.

Un marquage, sans indication de trimestre.

TE/D/40.

TE: Atelier de Construction de Toulouse. D: Atelier de Construction de Douai. 40: fabrication de 1940.

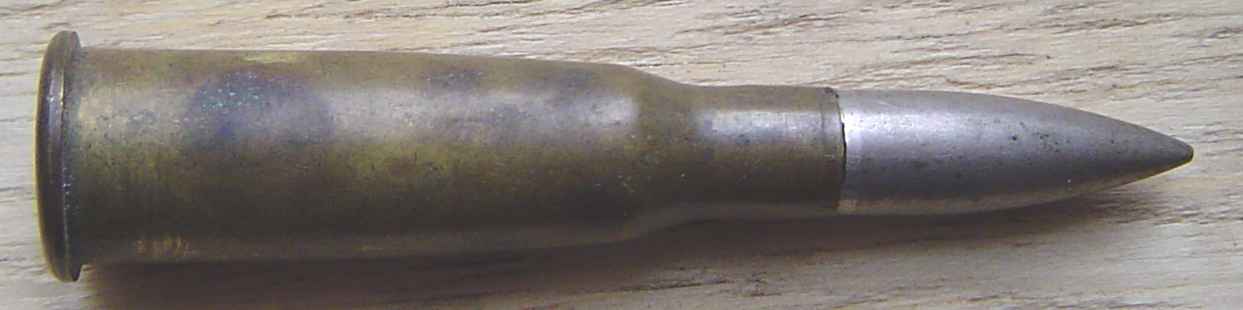

8 mm à balle SFM Mle 1917: apparue en 1917, elle pèse 12,6 et mesure 32 mm. Profil ogival pointu, noyau plomb et chemise en maillechort.

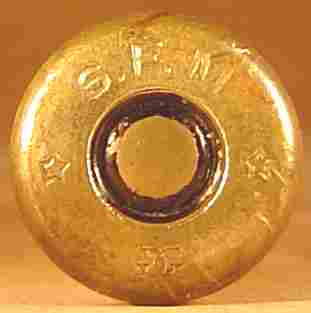

SFM/étoilé/étoile/GG.

SFM: Société Française des Munitions, fondée en 1884 à Paris par regroupement de Gévelot et Gaupillat. GG: entrelacées dos à dos, ce monogramme pour Gévelot et Gaupillat se retrouve sur la plupart des cartouches fabriquées par cette firme jusqu'en 1939.

8 mm Mle 1923 C: mis en service en 1923 elle pèse 12,6 g et mesure 35,2 mm. Profil identique au précédent, chemise en acier plaqué de cupronickel et gorge de sertissage. La seule façon de reconnaître cette cartouche est soit de la peser ou de déssertir l'ogive. Le marquage du culot doit lui être daté avant 1932.

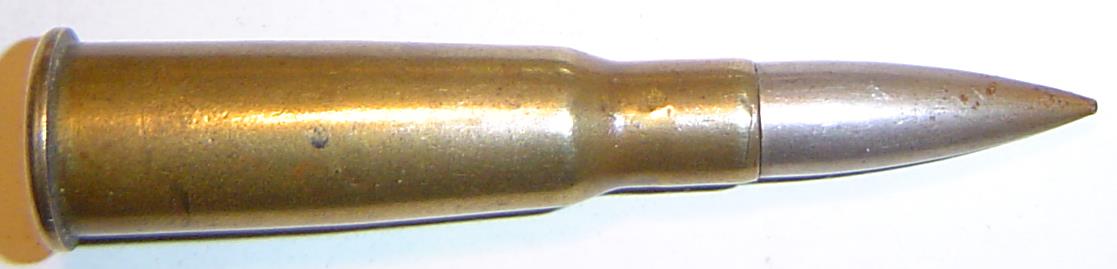

8 mm Mle 1932 N: Apparaît en 1932, elle pèse 15g. Profil identique à la balle D, elle est en plomb avec une chemise cupronickel. Présence d'un joint de sertissage noir ou vert.
La fabrication de ce modèle se poursuivra jusqu'en 1948. Sa vitesse initiale est d'environ 690 m/s.

LM/C/1/35.

LM: Atelier de Construction du Mans. Compagnie française des Métaux à Castelsarrazin (société privée), fournisseur de métal. 1: fabrication du 1 er trimestre de 1936.

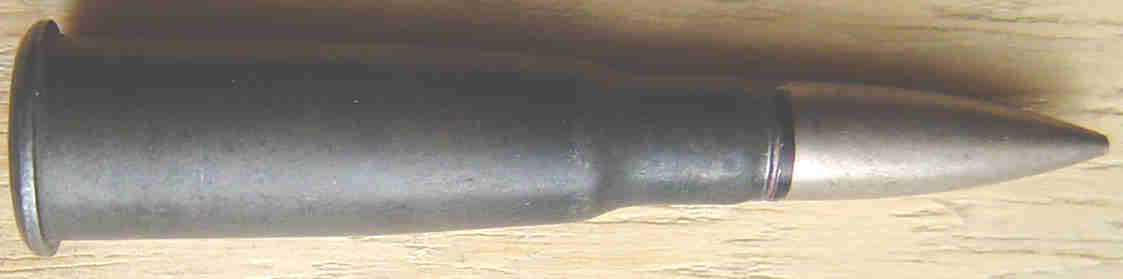

Cartouche à balle N, étui acier, fabriquée sous l'occupation allemande.

OYJ/St/1/44.

OYJ: Ateliers de Construction de Tarbes. St: étui acier. 1-44: fabrication du 1er trimestre de 1944.

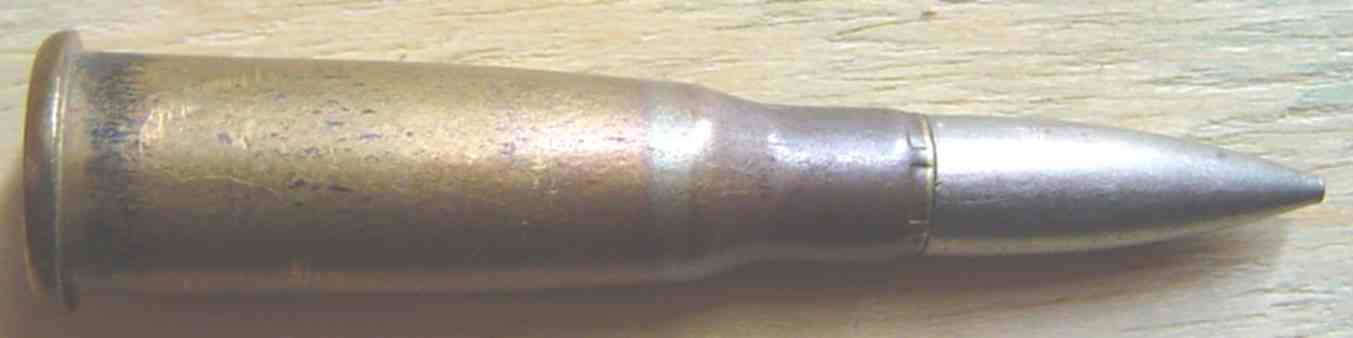

Idem ci-dessus mais avec un étui laiton.

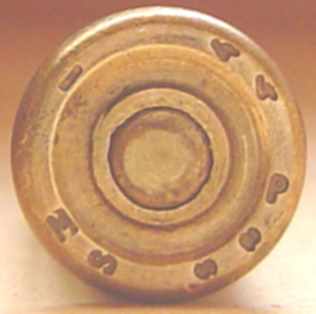

MS/pas/1/44.

MS: signifie Messing = laiton. pas: Atelier de Construction de Toulouse. 44: fabrication de 1944.

Cartouche à balle Mle 1932 N civile, contrat exportation.

GEVELOT/*/*/8mm.

GEVELOT: firme fondée à Paris par Marin Gévelot en 1820, fusion avec Gaupillat & Cie en 1883. Devient Société Française des Munitions en 1884. Prend le nom de Gévelot S.A. en 1950. 8mm: calibre de la cartouche.

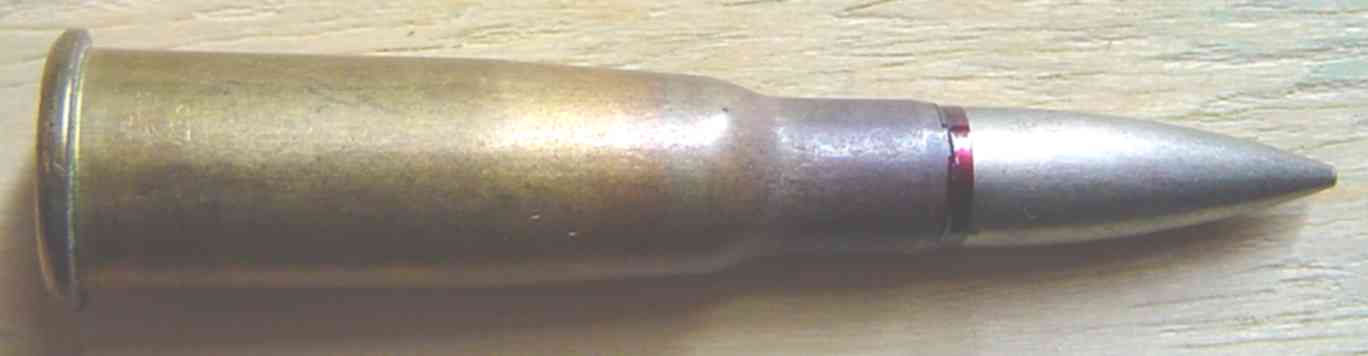

Cartouche probablement fabriquée dans l'urgence, ce qui pourrait expliquer l'absence du code fournisseur. La balle Mle 1932 N est chemisée cupro-nickel, l'étui est en laiton.

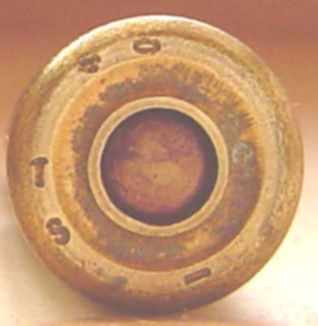

TS/1/40.

TS: Ateliers de Construction de Tarbes. 1-40: fabrication du 1er trimestre de 1940.

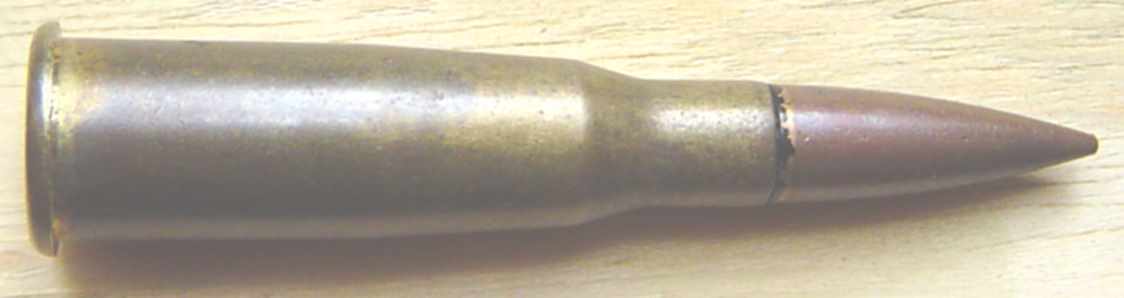

Cartouche à balle chemisée tombac, étui laiton. origine Pologne.

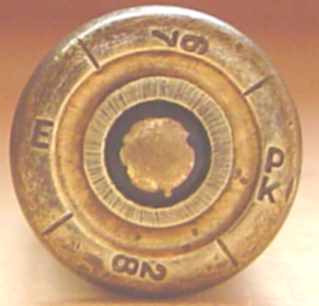

E/PK/67/28.

Fabrication de la firme Pocisk Polska Akcyjna à Varsovie en 1928.
