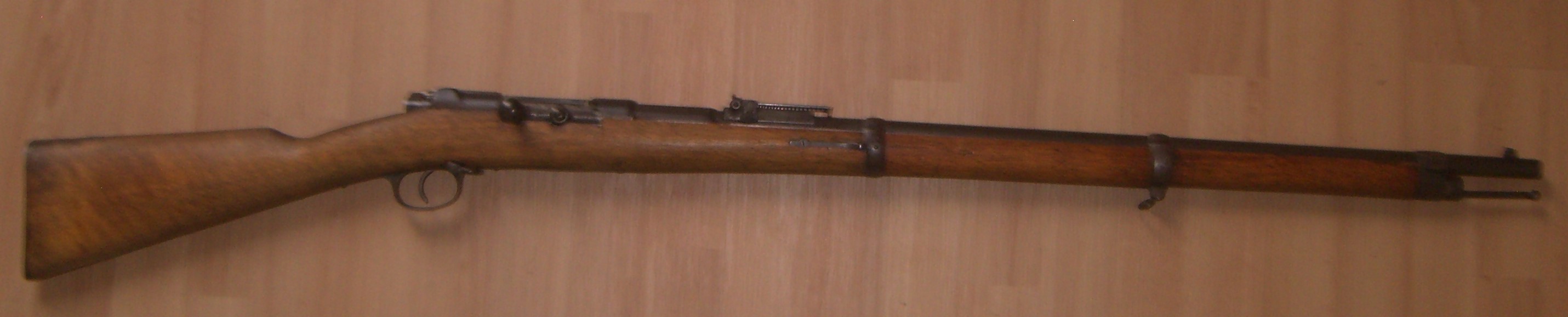

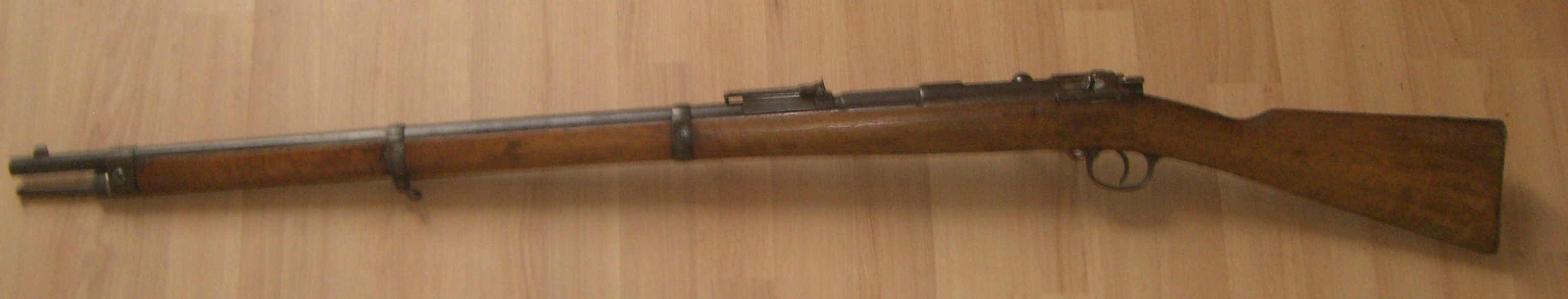

Mauser 1871/84





Caractéristiques:
Calibre: 11 mm.
Munition: 11 x 60 R.
Longueur totale: 1,300 m.
Longueur avec baïonnette: 1,770 m.
Longueur du canon: 0,800 m.
Poids vide: 4,400 kg.
Poids chargé: 4,800 kg.
Capacité du magasin: 8 cartouches.
Pays: Allemagne.

Description:

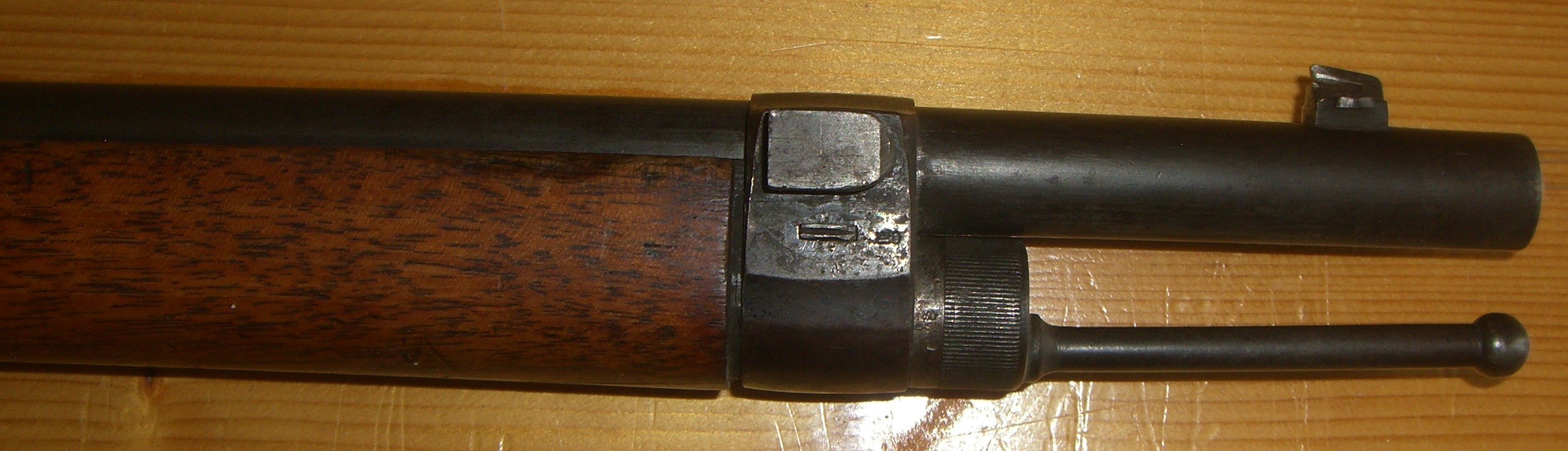

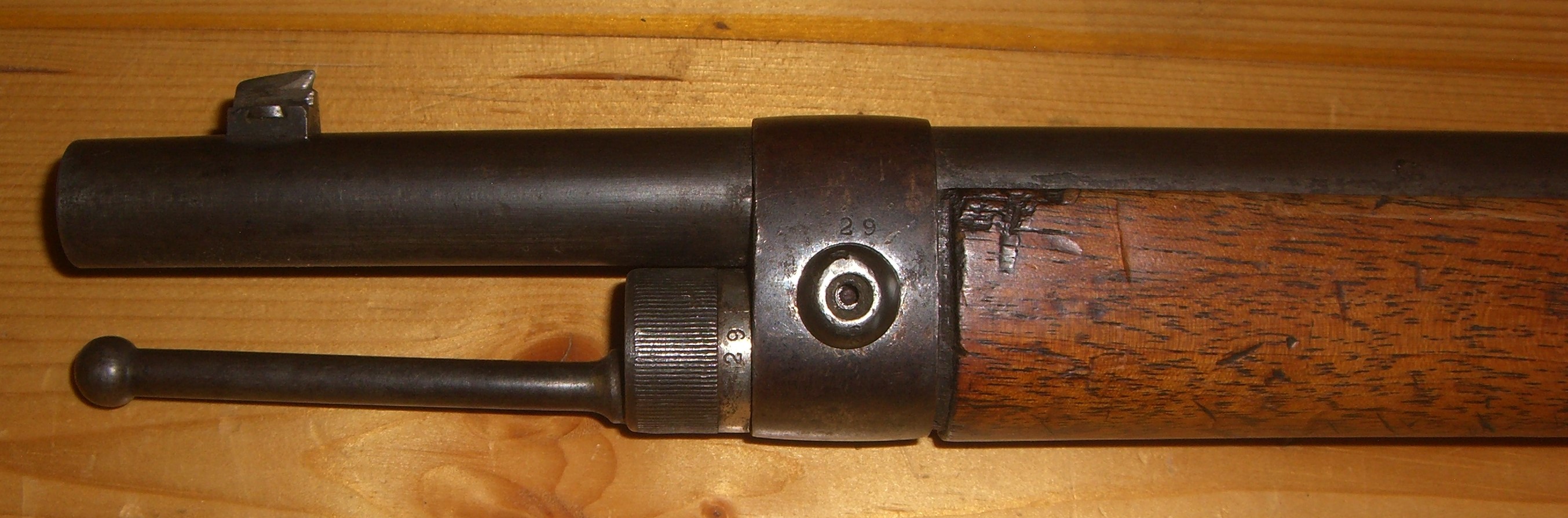

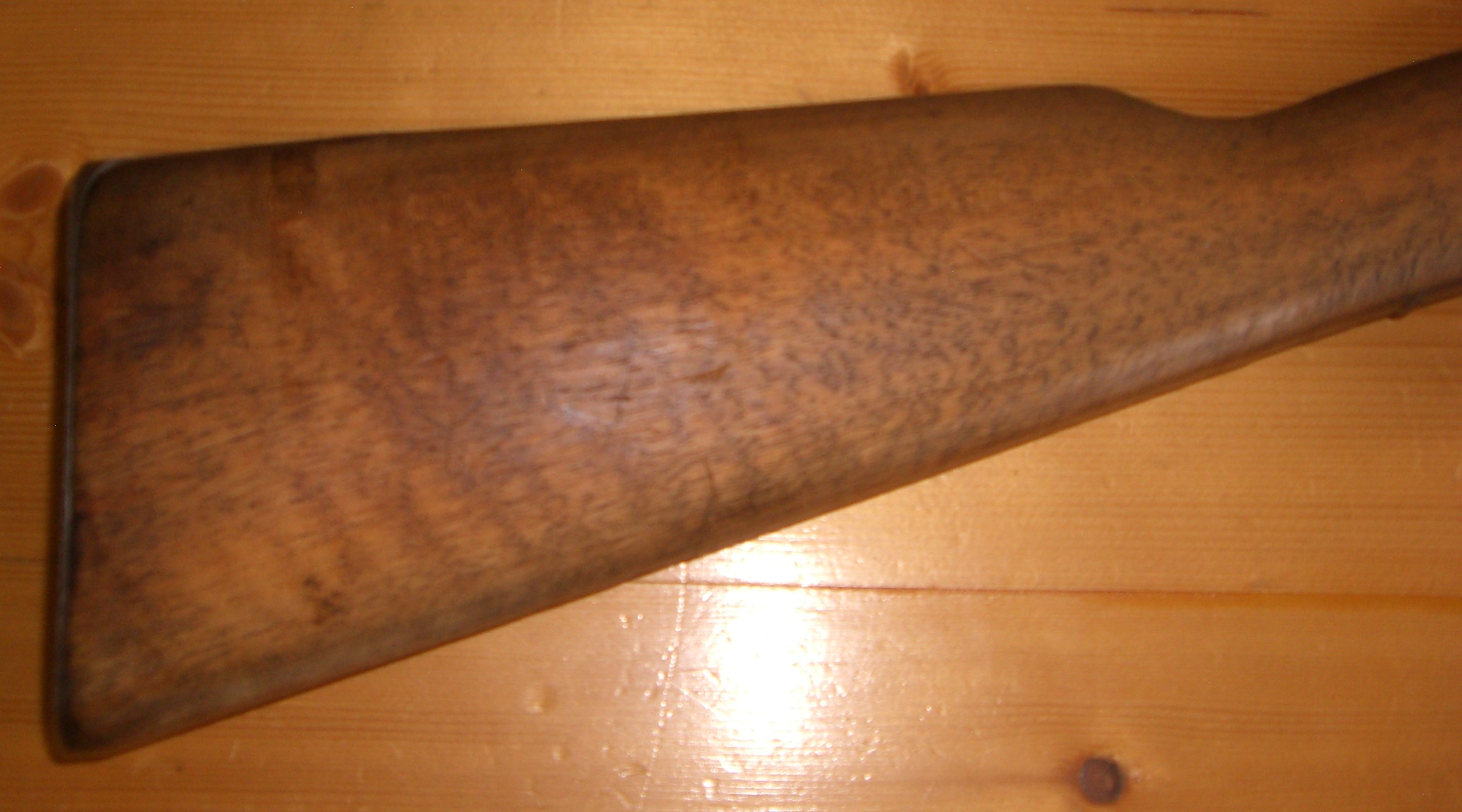

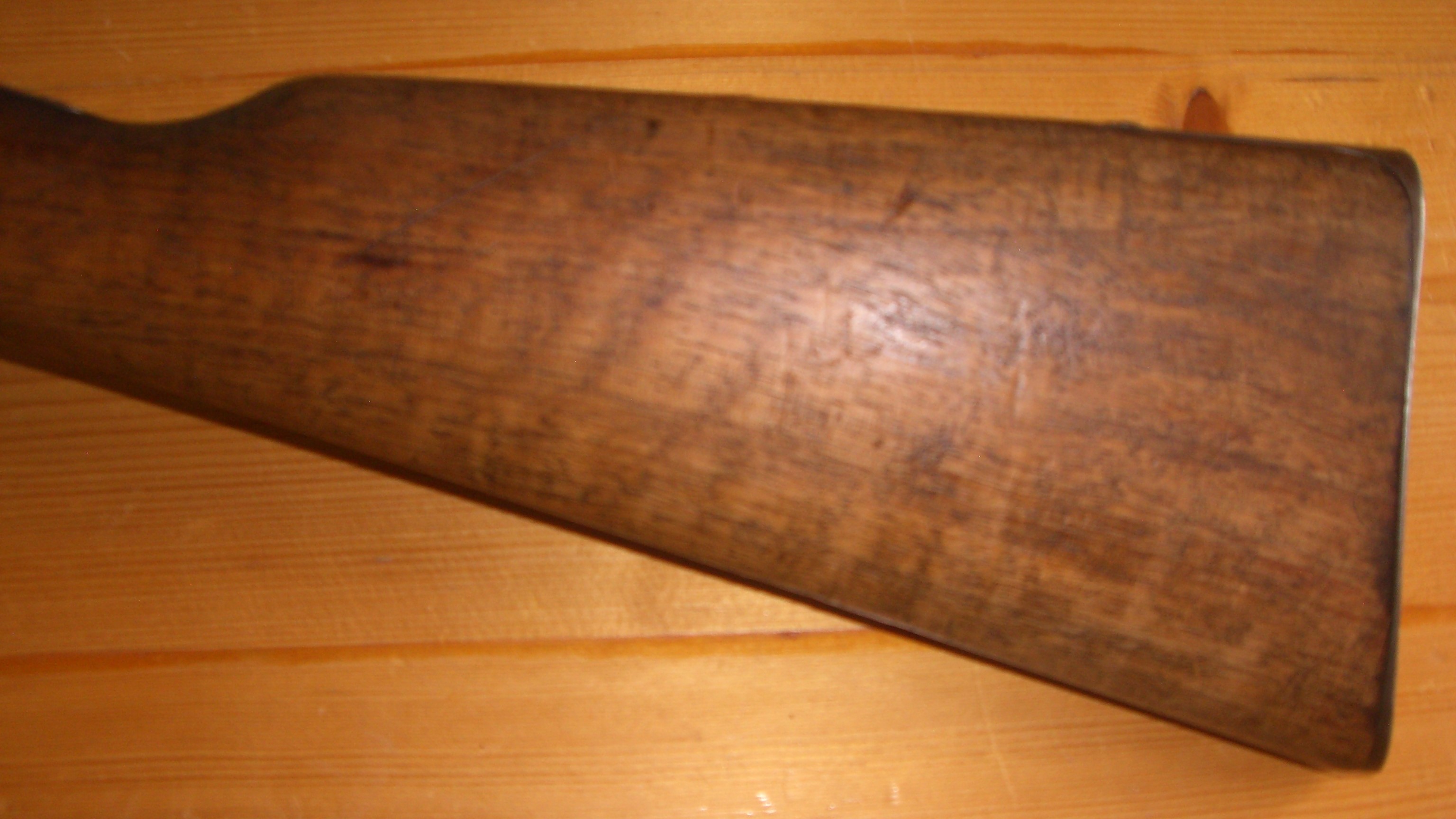

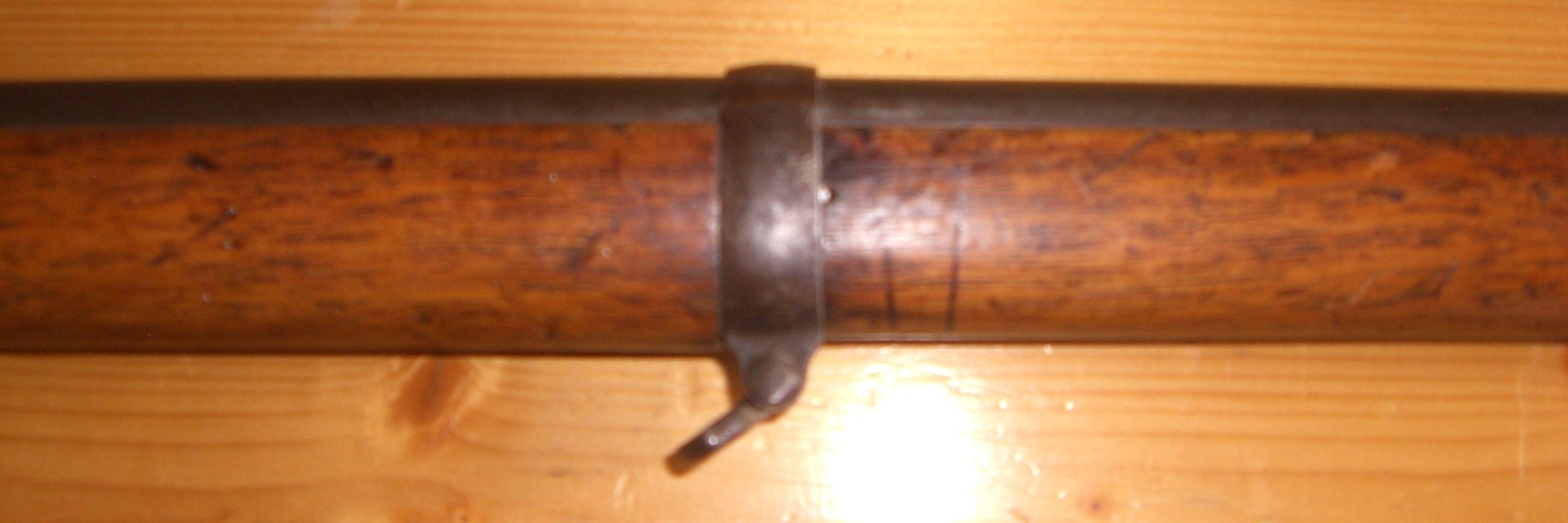

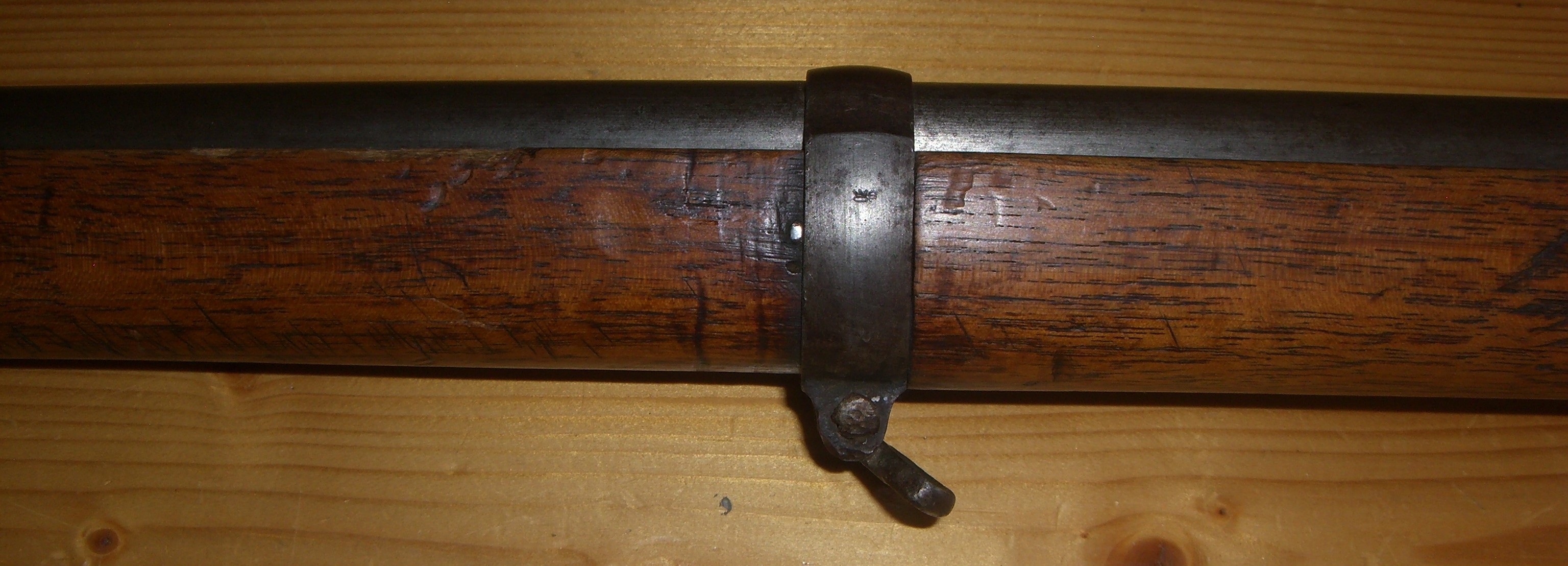

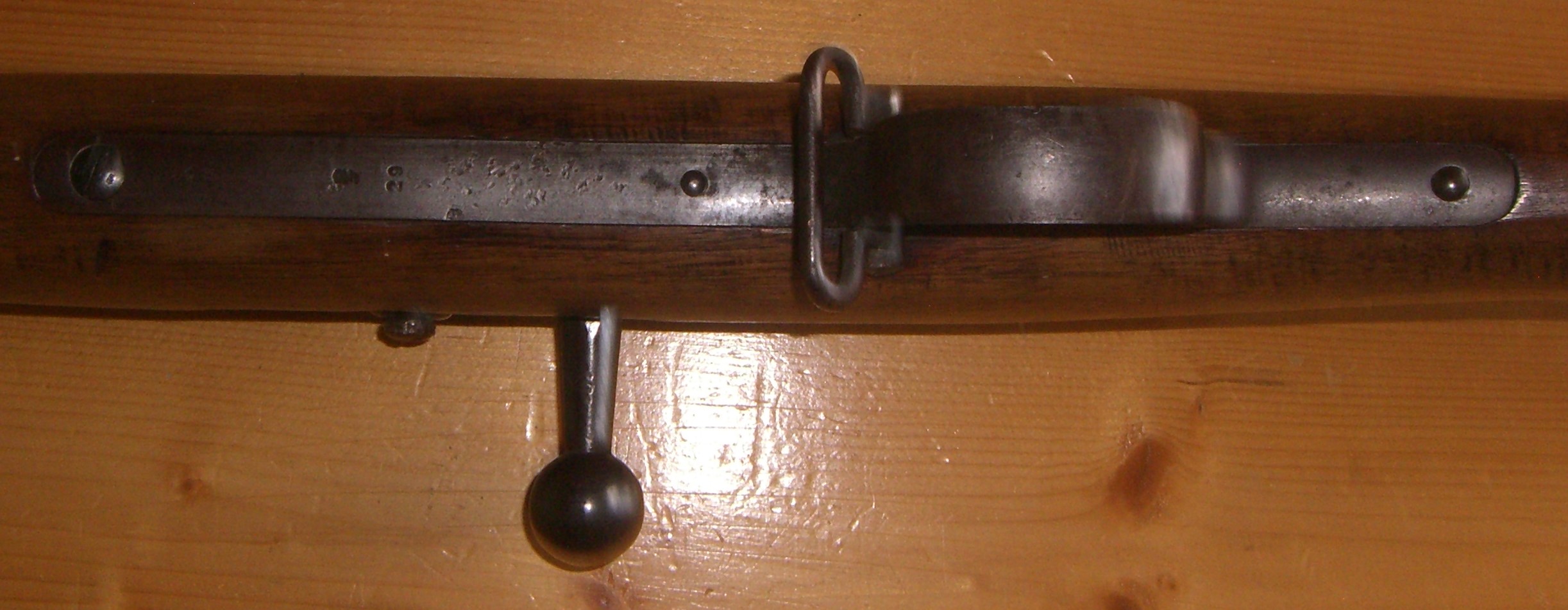

La monture en bois est d'une seule pièce, avec crosse anglaise, elle est munie d'une plaque de couche en acier et un fût plus étoffé que le modèle 1871. Le tube magasin est logé dans le fût et il se termine par un embout vissé et terminé par un quillon à boule. Les garnitures se composent d'une capucine, d'une grenadière et d'un embouchoir.

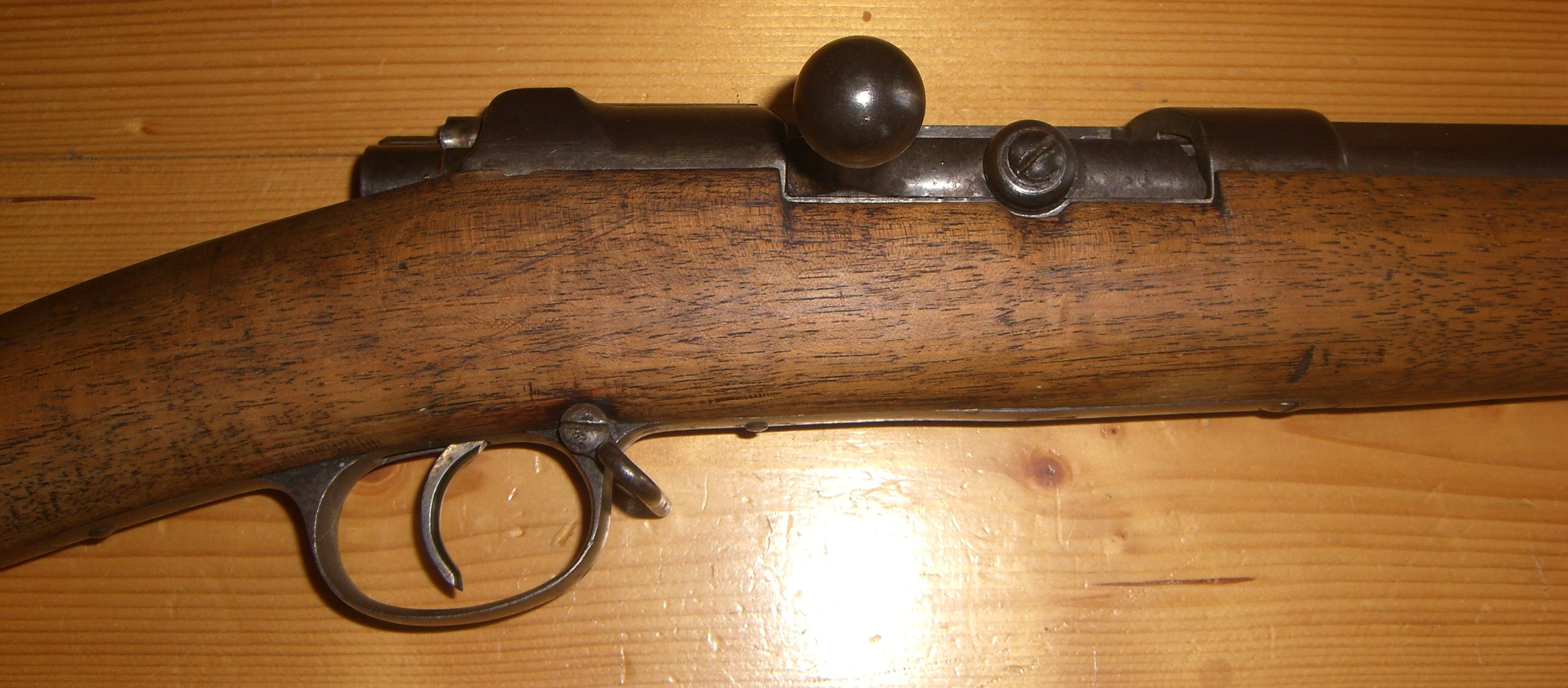

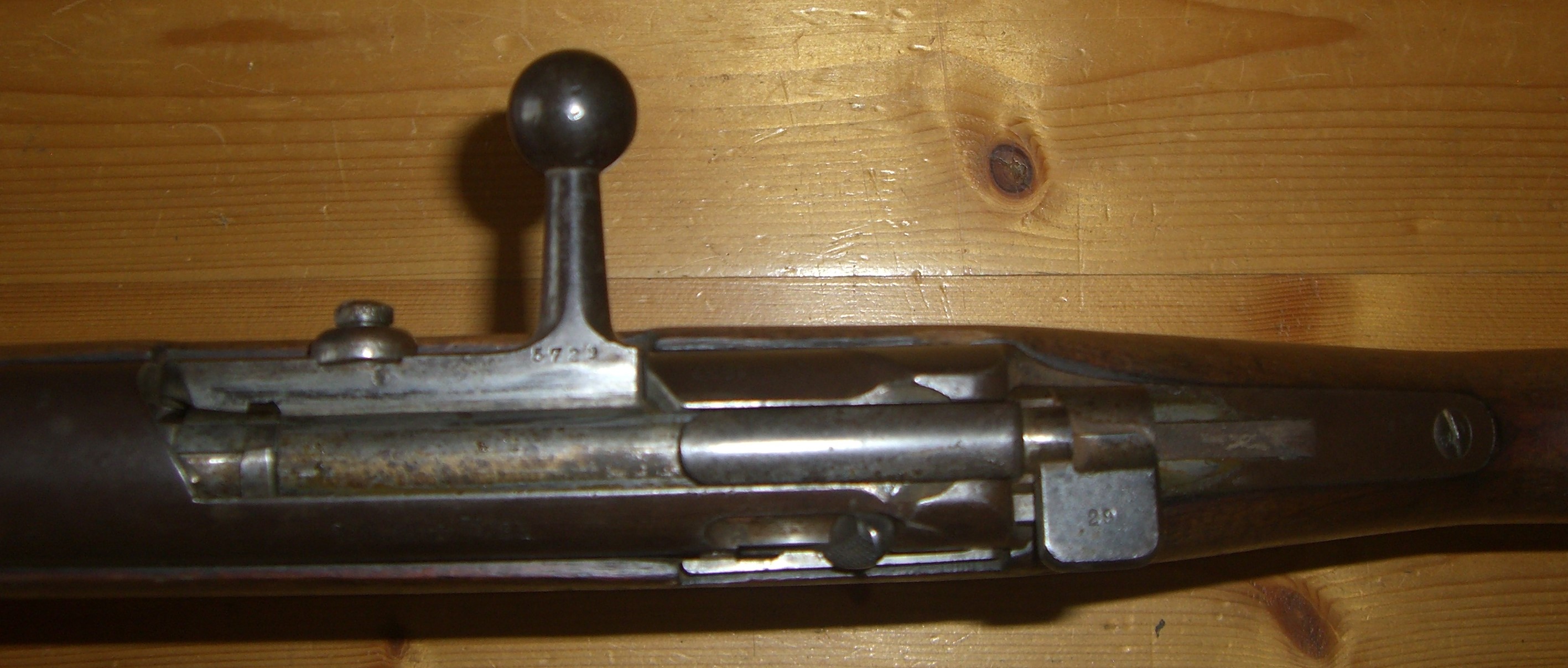

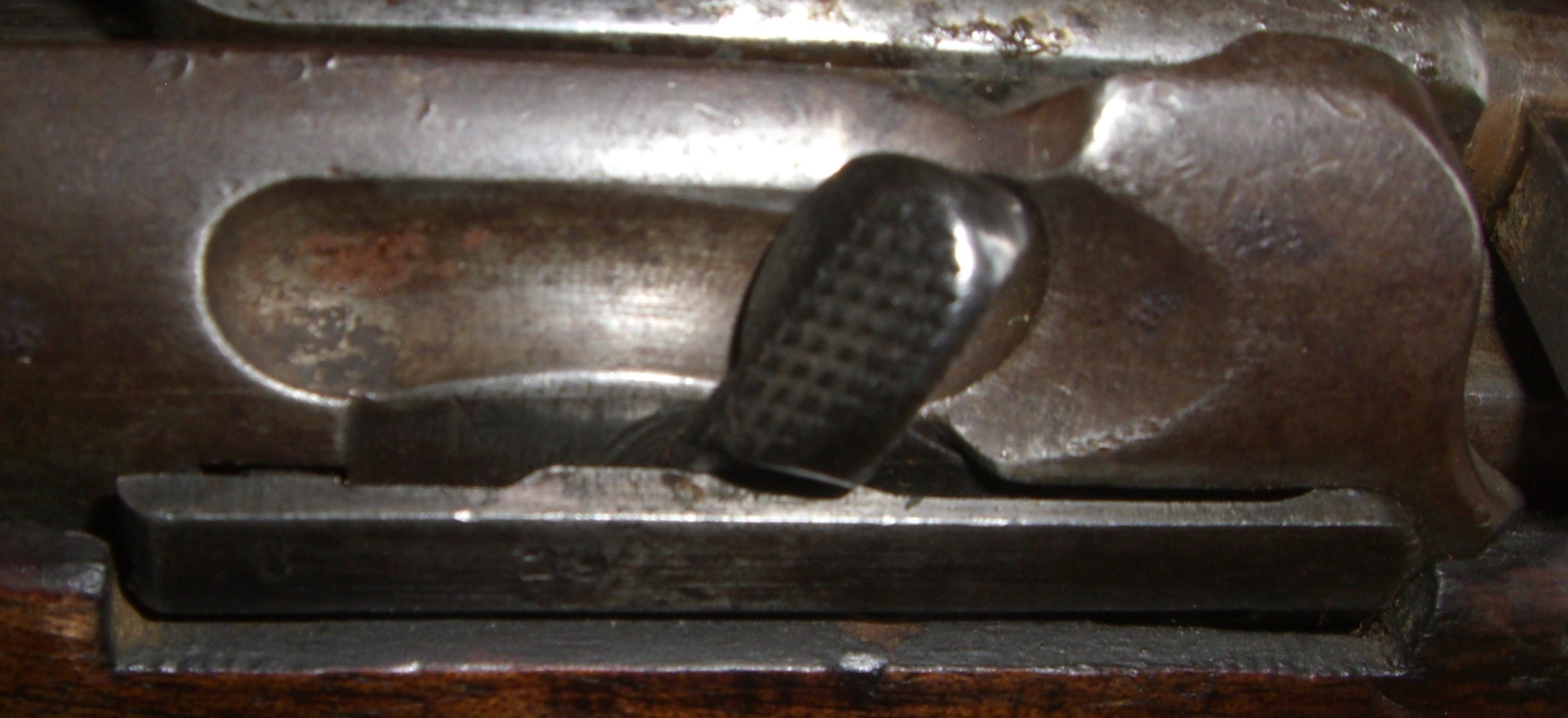

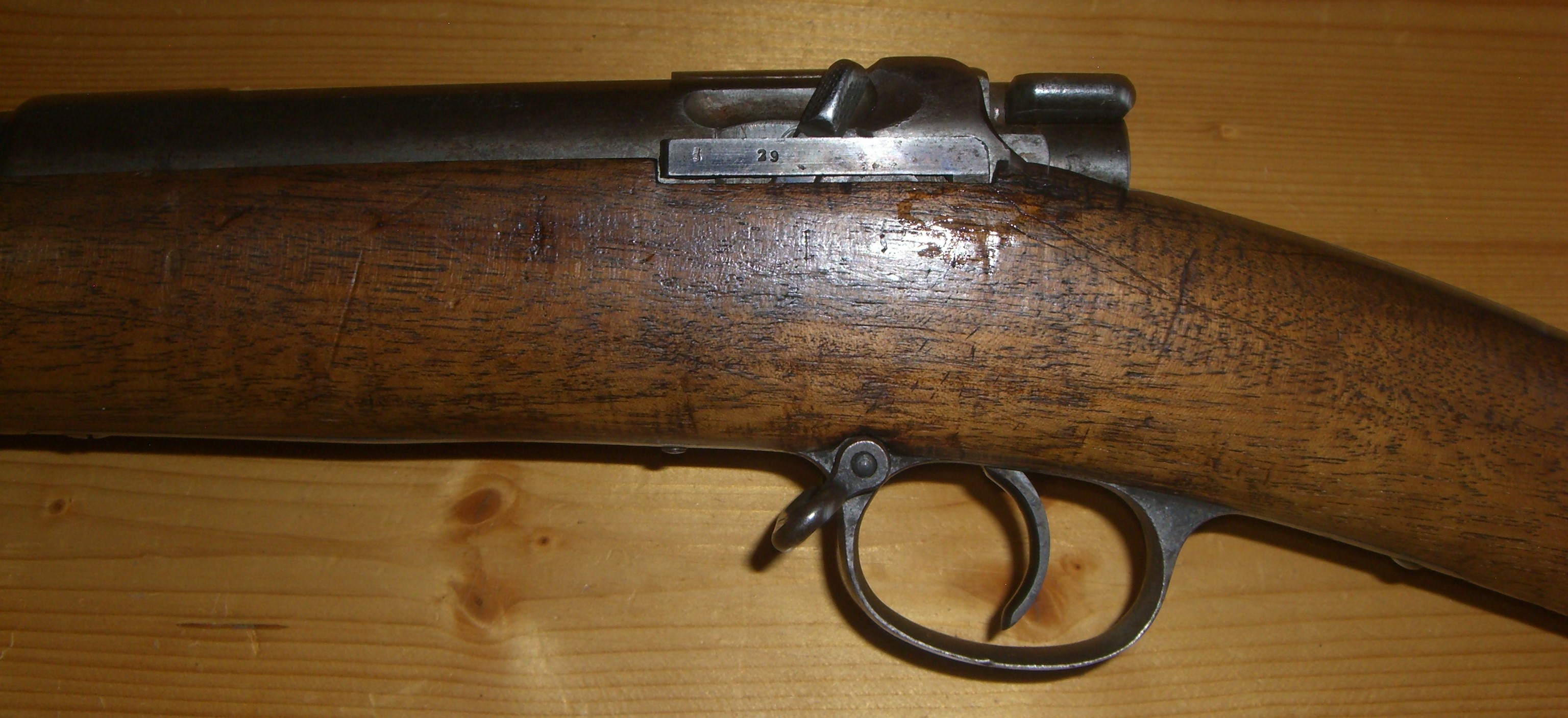

La boîte de culasse est cylindrique, avec une large fenêtre d'alimentation/éjection. Le verrou est sensiblement identique à celui du 1871. Le mécanisme d'alimentation comprend un auget et une équerre de renvoi auxquels est associé un arrêt de répétition placé à gauche de la boîte de culasse. En fin de course de la culasse, un éjecteur vient au contact de l'équerre de manœuvre de l'auget d'alimentation et avance d'environ 1,5 mm, provoquant ainsi l'éjection de l'étui vide.

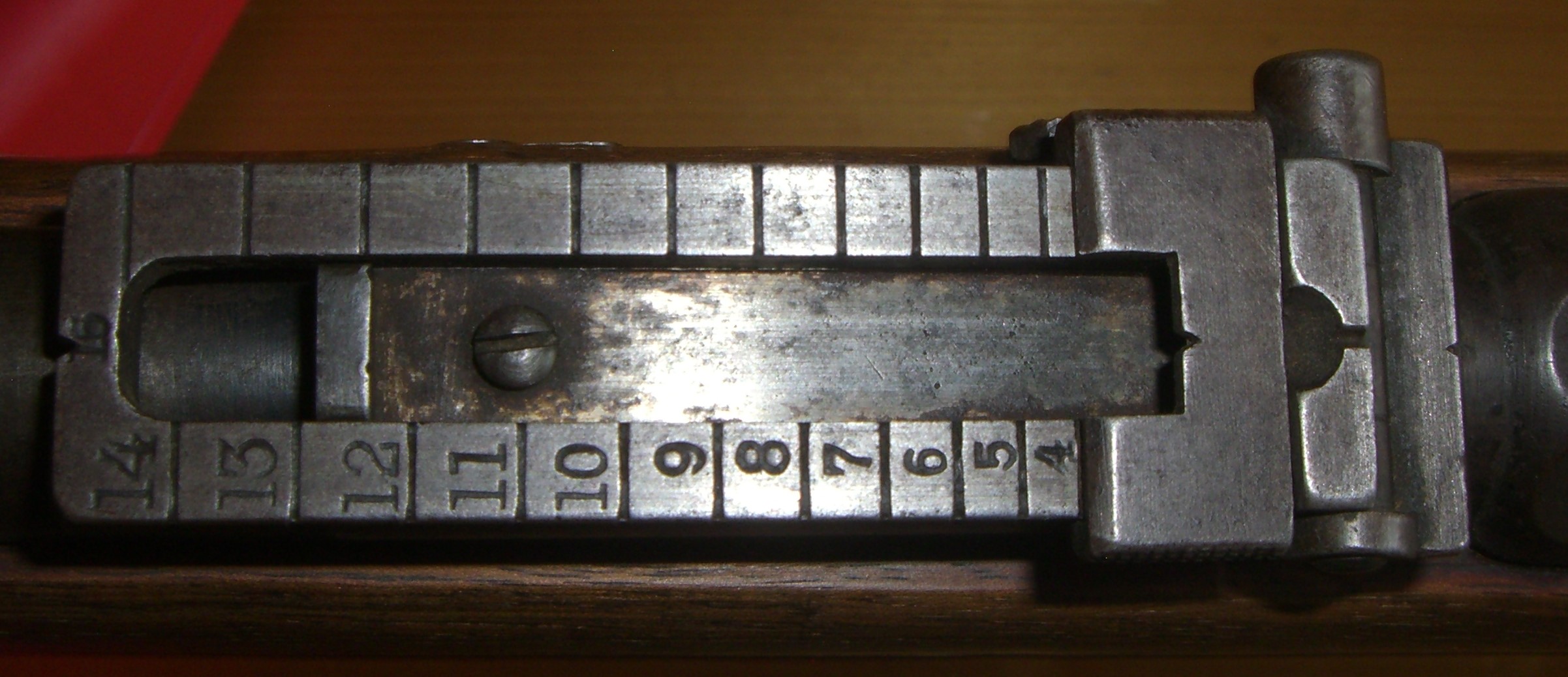

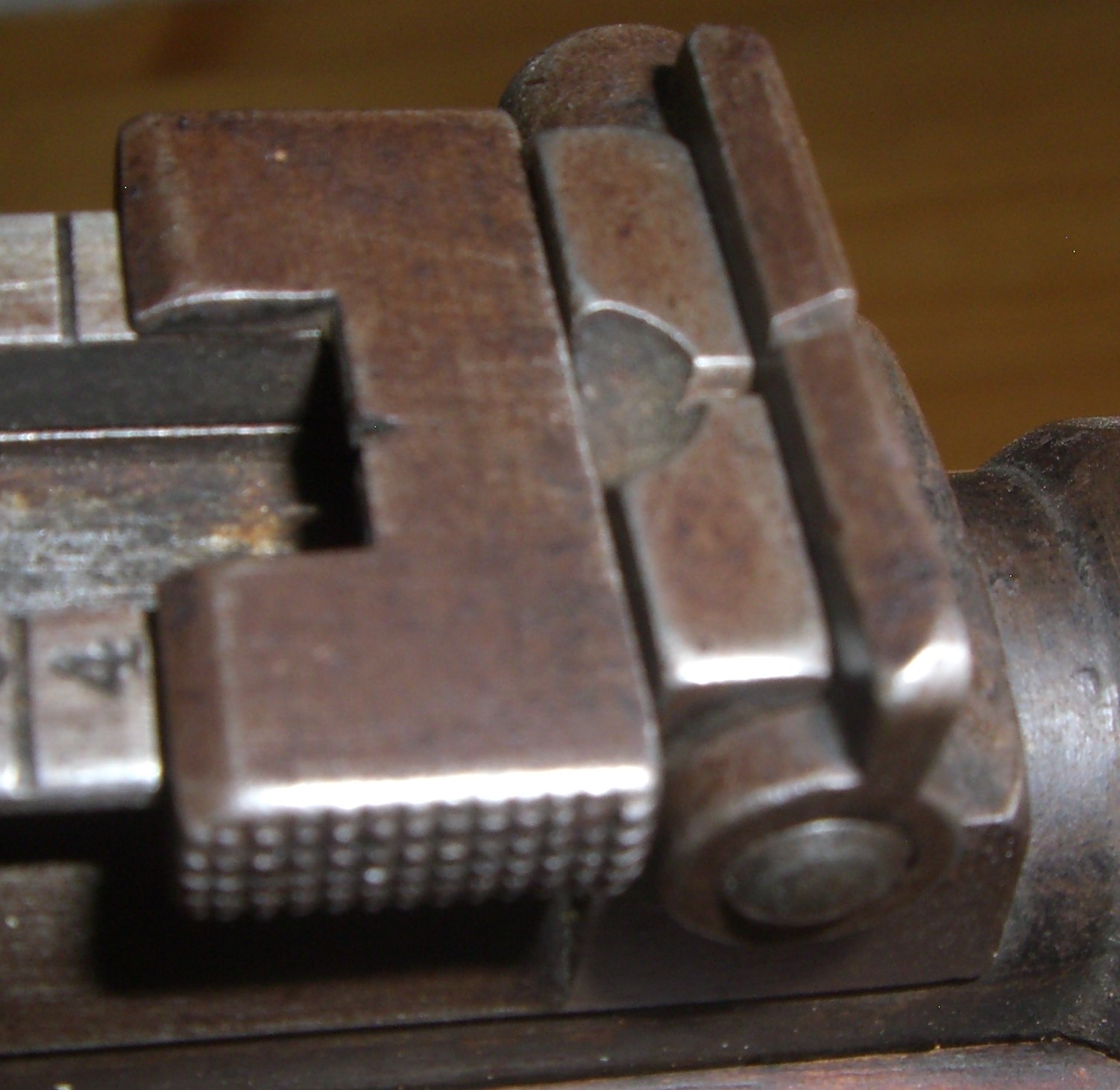

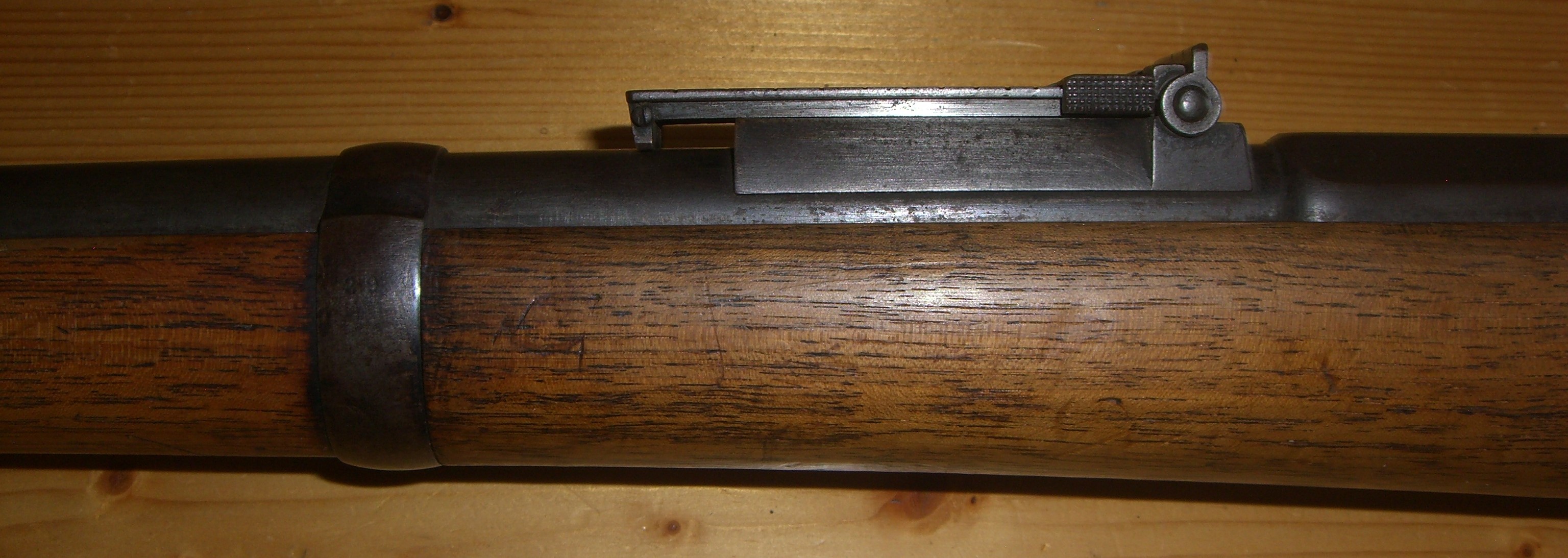

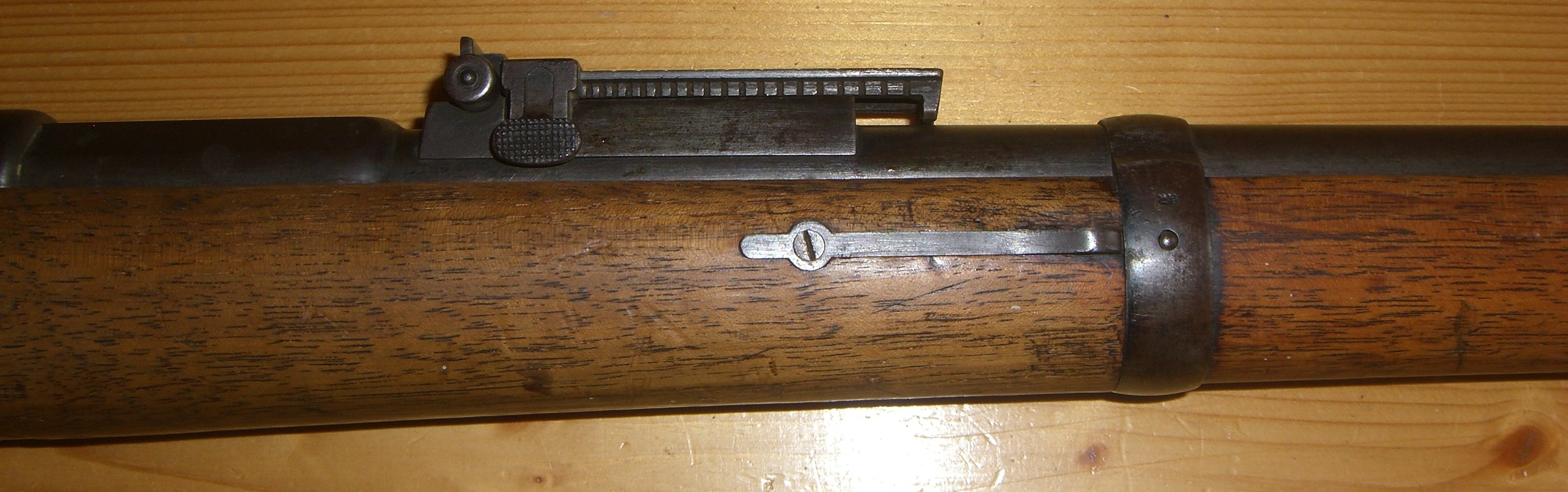

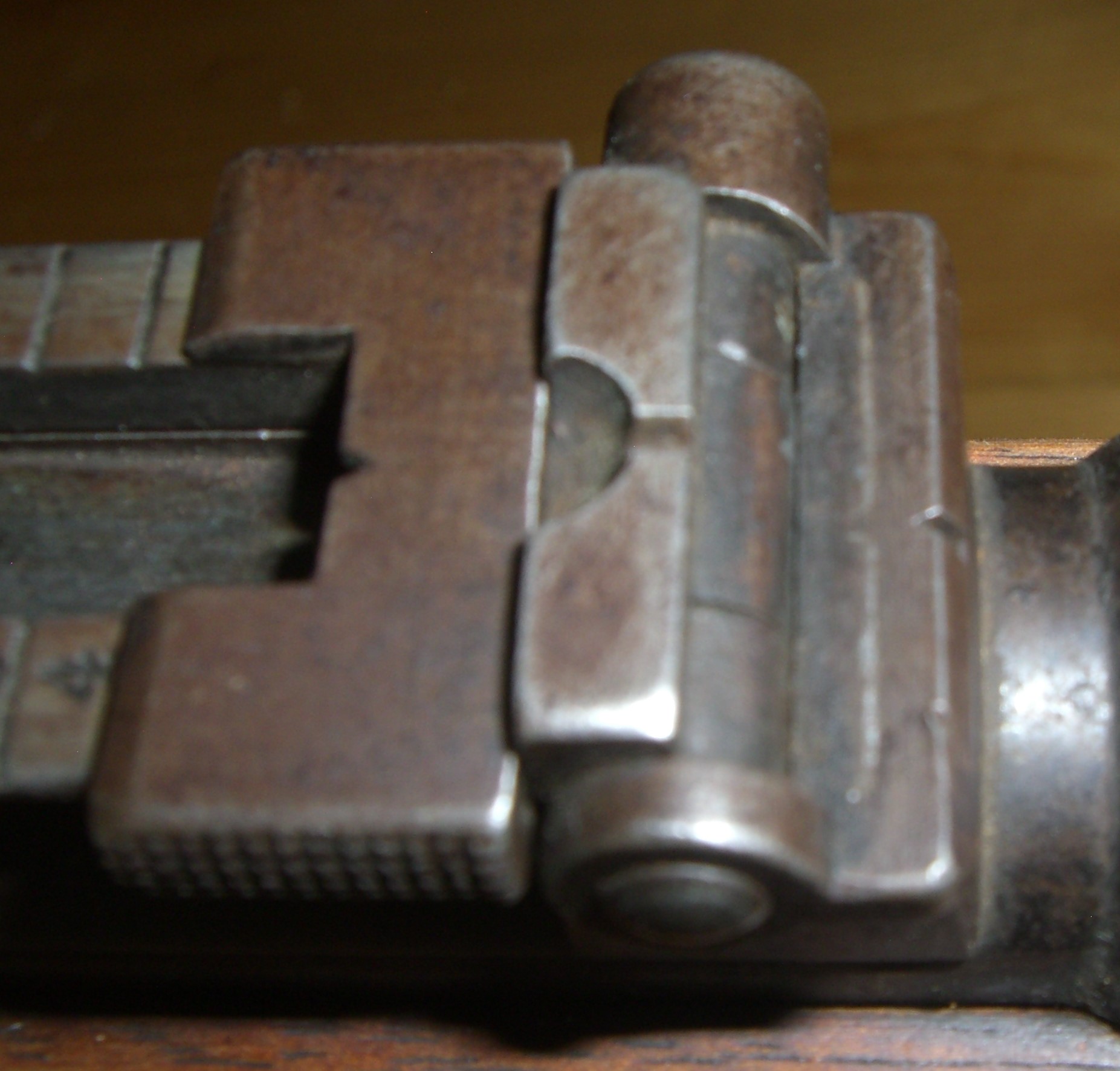

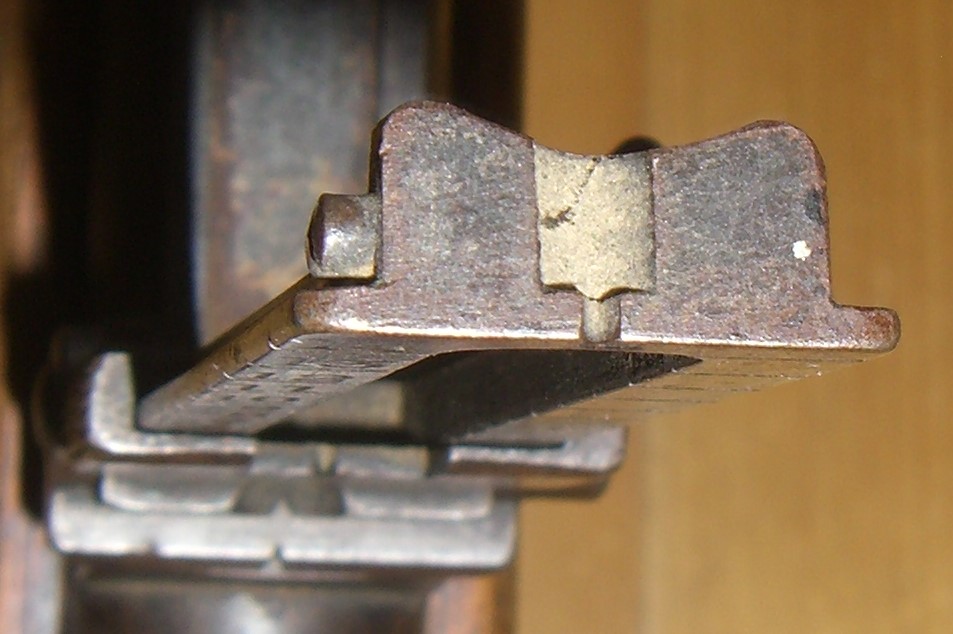

Le canon est à pans au tonnerre et cylindrique ensuite. Les organes de visée sont composés d'un cran de mire fixe pour le tir à 200 m, d'une lamelle qui se rabat, correspondant à la distance de 300 m et d'une planchette avec un curseur mobile permettant le tir de 400 à 1 400 m. Il existe un cran de mire au sommet de la planchette pour la distance de 1 500 m.

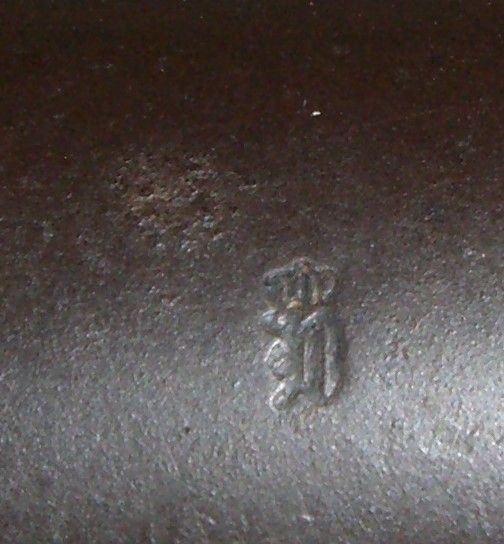

Marquages:

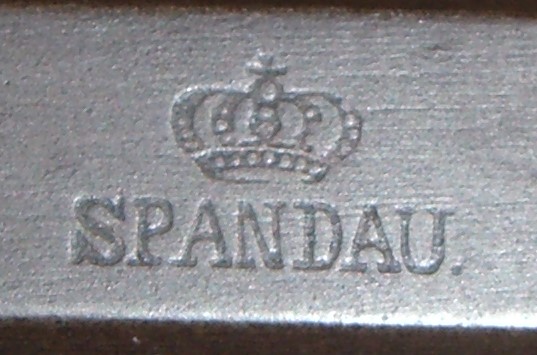

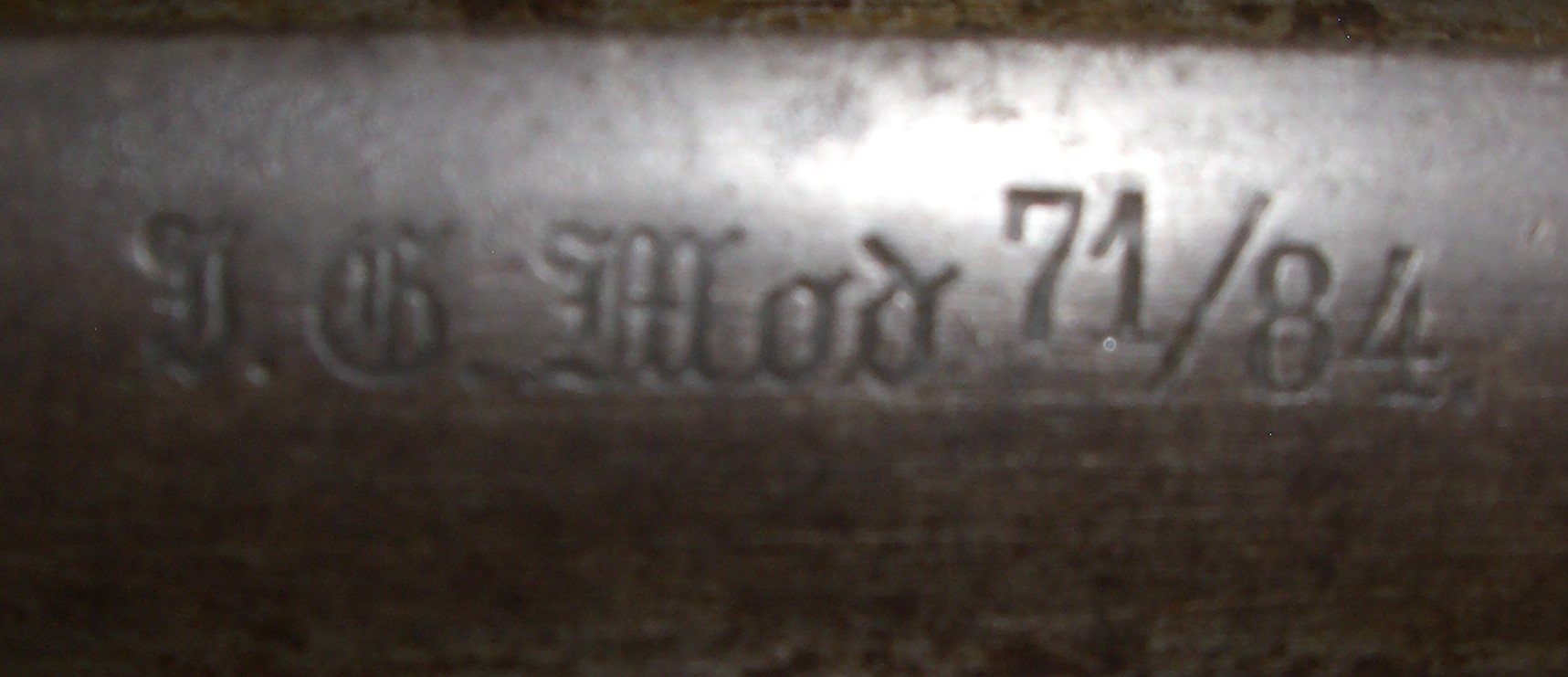

Sur le côté gauche du boîtier, dénomination du modèle:

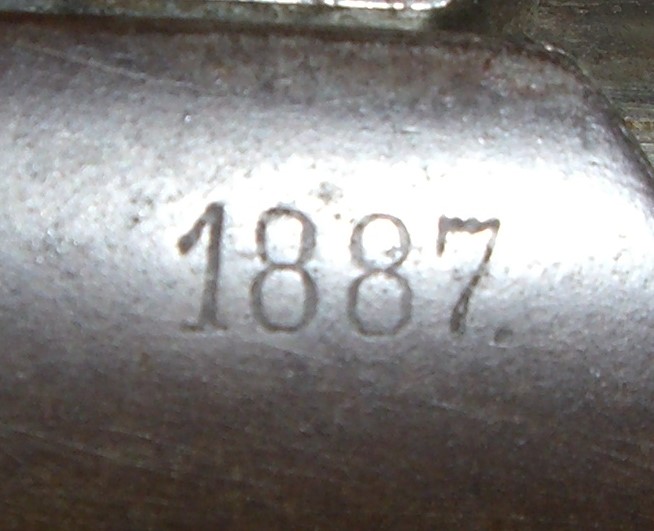

Sur le côté gauche du tonnerre:

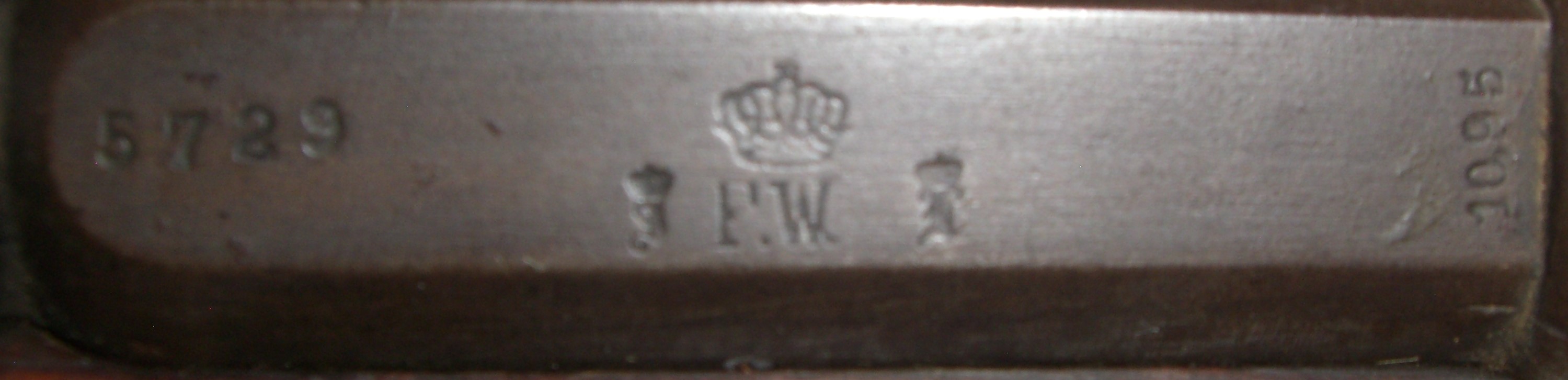

Sur le dessus du tonnerre:



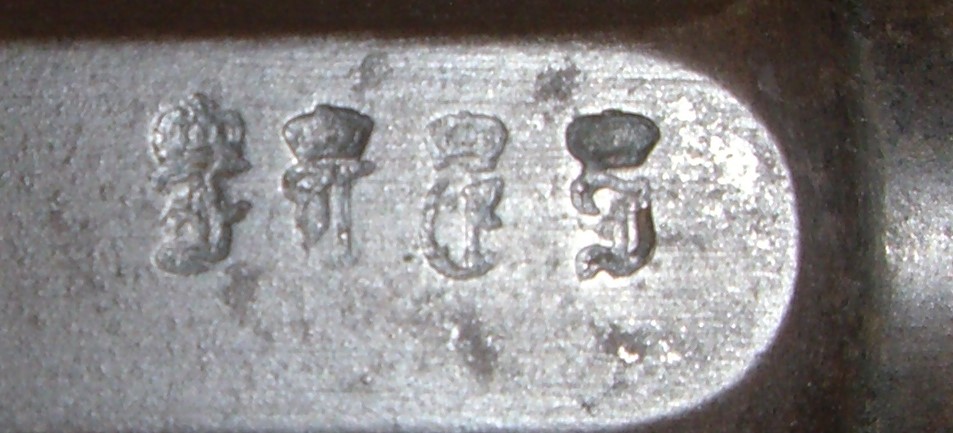

Sur le côté droit du tonnerre:



Sur le côté droit du boîter de culasse, à l'arrière:

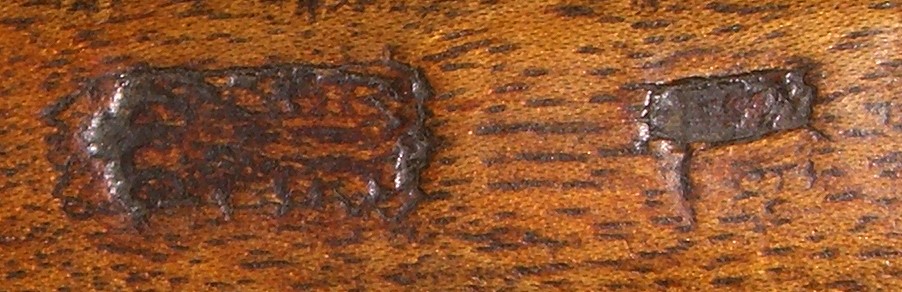

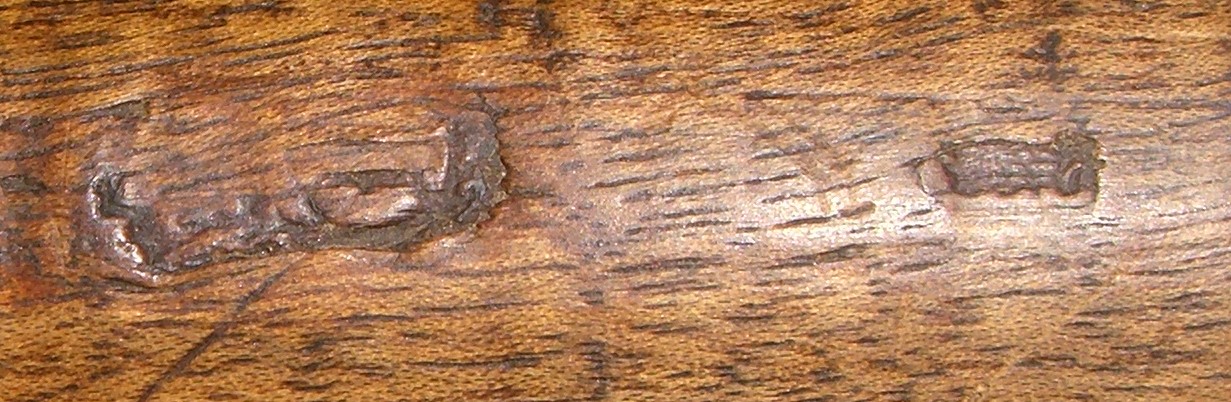

Sur la crosse, en dessous

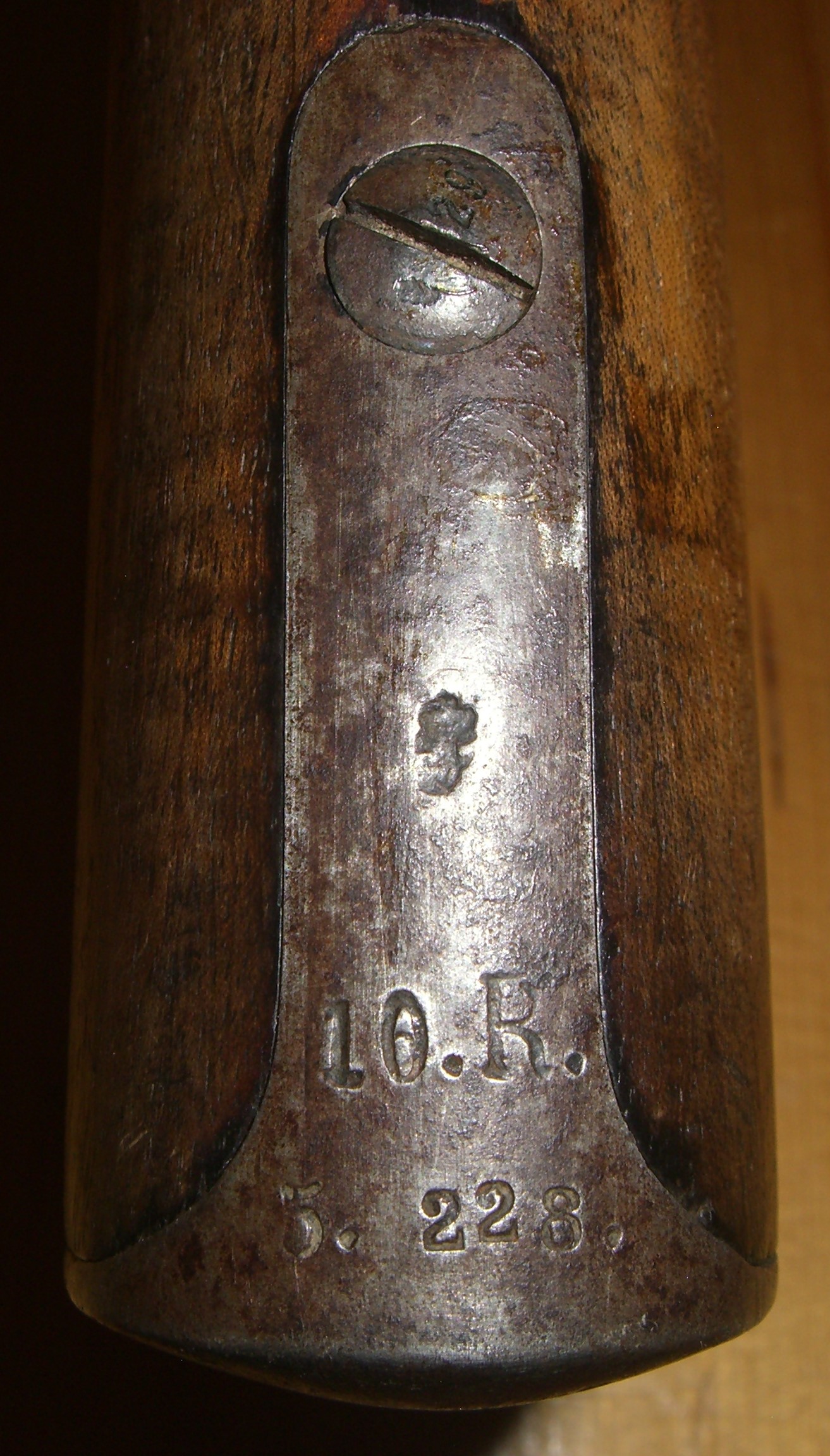

Sur le dessus de la plaque de couche:



On trouve le numéro de série sur le canon au niveau du tonnerre, sur la boîte culasse et sur la culasse ainsi que les deux derniers chiffres sur les garnitures, le pontet et toutes les autres parties métallique de l'arme (mécanisme d'alimentation etc..).
