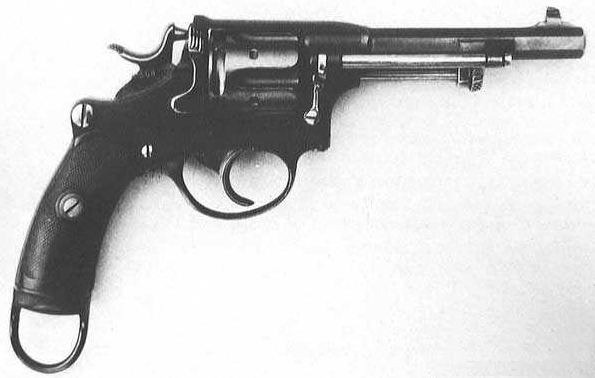

Revolver de cycliste modèle 1882-1893

Revolver de cycliste modèle 1882-1893

Caractéristiques:

Calibre:
7,5 mm.
Longueur totale: 235 mm.
Longueur du canon: 115 mm.
Hauteur: 140 mm.
Epaisseur: 37 mm.
Poids: 750 gr.
Capacité: 6 cartouches.
Années de transformation: 1892, 1896 et 1897.
Nombre d'armes transformées: 337.
Pays: Suisse.

Généralités:
Ce revolver assez rare, ce différencie des modèles 1882 et 1887 que par une l'anneau d'attache serti dans la calotte, il n'a été distribué aux sections de cyclistes que du 11 août 1893 au 11 juin 1900.

La fabrique fédérale d'armes de Berne livra, le 1er septembre 1892, une première série de 257 revolvers, puis le 9 juillet 1896, 40 revolvers et le 19 février 1897 une dernière série de 40 revolvers, soit au total 337 armes dont les numéros de contrôle sont:

- 1er septembre 1892: 257 revolvers des n° 3 231 à 3 487,
- 9 juillet 1896: 40 revolvers des n° 5 701 à 5 740.

Description:
Canon: octogonal à 4 rayures de 3 mm au pas d'un tour sur 430 mm, de gauche à droite.

Barillet: pour 6 cartouches, diamètre de 37,5 mm et 36 mm de long.

Mire: encoche de mire en U sur la carcasse.

Guidon: de forme ronde, sur bloc haut de 7 mm brasé sur le canon.

Ligne de mire: longue de 144 mm.

Plaquettes de crosse: en caoutchouc durci, celle de gauche avec croix fédérale, celle de droite avec rosace et vis métallique. Elles sont finement striées.

Sûreté: suspension de l'action du chien d'après Abadie; avec la porte de charge ouverte, on ne peut plus abattre le chien. On ne peut ni charger, ni expulser les cartouches sans avoir ouvert la porte de charge.

Chien: à percuteur fixe, à crête striée, fonctionnant en simple et double action.

Détente: fortement galbée et arrondie.

Pontet: de forme ovale, faisant bloc avec la plaque de recouvrement.

Protection extérieure: bronzé noir de guerre, à l'exception de la détente, de la portière de chargement, du chien, de l'axe du cylindre et de la baguette d'éjection qui sont jaunes.

Numérotation de l'arme: on retrouve le numéro en entier sur le cylindre, sur la face gauche du bâti, sur le pan vertical gauche du canon, les trois derniers chiffres se trouvent sur les autres pièces.

Constructeur:
Rudolf Schmidt, contrôleur fédéral d'armes.

Fabricant:
Fabrique fédérale d'armes, Bernes.

Marquages:
Suivant les conventions et prescription régissant la fabrication et la fourniture des pièces du revolver, les poinçons sont appliqués à une place qui se trouvera cachée lorsque l'arme sera montée. Chaque pièce est soumise au contrôle et poinçonnage réglementaire par le contrôleur d'armes et sont munie du poinçon qui constate l'acceptation et qui s'applique aux places désignées, ou le poinçon qui signale le rebut et qui s'applique sur la pièce défectueuse. Ces poinçons portent la première lettre du nom du contrôleur d'armes et sont pourvues de la croix fédérale. Le poinçon de réception des armes finies a une forme légèrement différente.

Numérotation pour le démontage:
Le démontage est facilité par la numérotation de 1 à 12 de certaines pièces:

1: axe du barillet.
2: cylindre.
3: plaque de recouvrement à gauche et plaquette de crosse.
4: ressort de percussion.
5: levier.
6: pousseur.
7: détente.
8: chien avec la chaînette.
9: vis de ressort de baguette.
10: ressort de baguette.
11: broche de baguette.
12: baguette d'extraction.
