Gewehr Mle 1888
Origine: www.nolasco.fr
Caractéristiques:
Munition: 8 x 57 J.
Longueur totale: 1,245 m.
Longueur du canon: 0,773 m.
Poids vide: 3,900 kg.
Capacité du magasin: Clip introduit de 5 cartouches.
Pays: Allemagne.
Description:
La monture est d'une seule pièce à crosse anglaise. Le canon est placé dans un manchon tubulaire formant garde-main.
Il est rendu solidaire du fût par une grenadière et un embouchoir.
L'arme porte un tiers de baguette de nettoyage sous le canon.
La culasse mobile est à verrou, elle comporte la tête mobile avec ses deux tenons de verrouillage et l'extracteur, le corps culasse avec le levier d'armement, le chien
porte-percuteur.
Le magasin est à pile unique, il forme un boîtier faisant saillie devant le pontet.
Origine: www.nolasco.fr
On l'alimente au moyen d'un clip introduit par le dessus lorsque la culasse est ouverte.
Origine: www.nolasco.fr
L'ouverture pratiquée sous le boîtier pour laisser passer le clip vide peut-être obturée pour éviter l'introduction de corps étrangers dans le mécanisme.
Origine: www.nolasco.fr
Le levier de sécurité est placé sur le chien, il agit de la même façon que sur le Mauser 1871.
Origine: www.nolasco.fr
Toutes les parties métalliques sont bronzées à l'exception de la boîte de culasse et du verrou.
Les organes de visée sont constitués d'un guidon nu et d'une hausse çà cran de mire fixe (250 m), une lame rabattable (350 m) à curseur et planchette pliante (450 - 2050 m).
Origine: www.nolasco.fr
Constructeurs:
Amberg Waffenfabrick.
Dantzig Waffenfabrik.
Origine: www.nolasco.fr
Erfurt Waffenfabrik.
Spandau Waffenfabrik.
Origine: www.nolasco.fr
C.G.Haenel, Suhl.
Ludwig Loewe, Berlin.
Origine: www.nolasco.fr
V.C. Schilling, Suhl.
Osterreichische Waffenfabrik, Steyr.
Auguste Shriever et Cie, Liège.
Marquages:

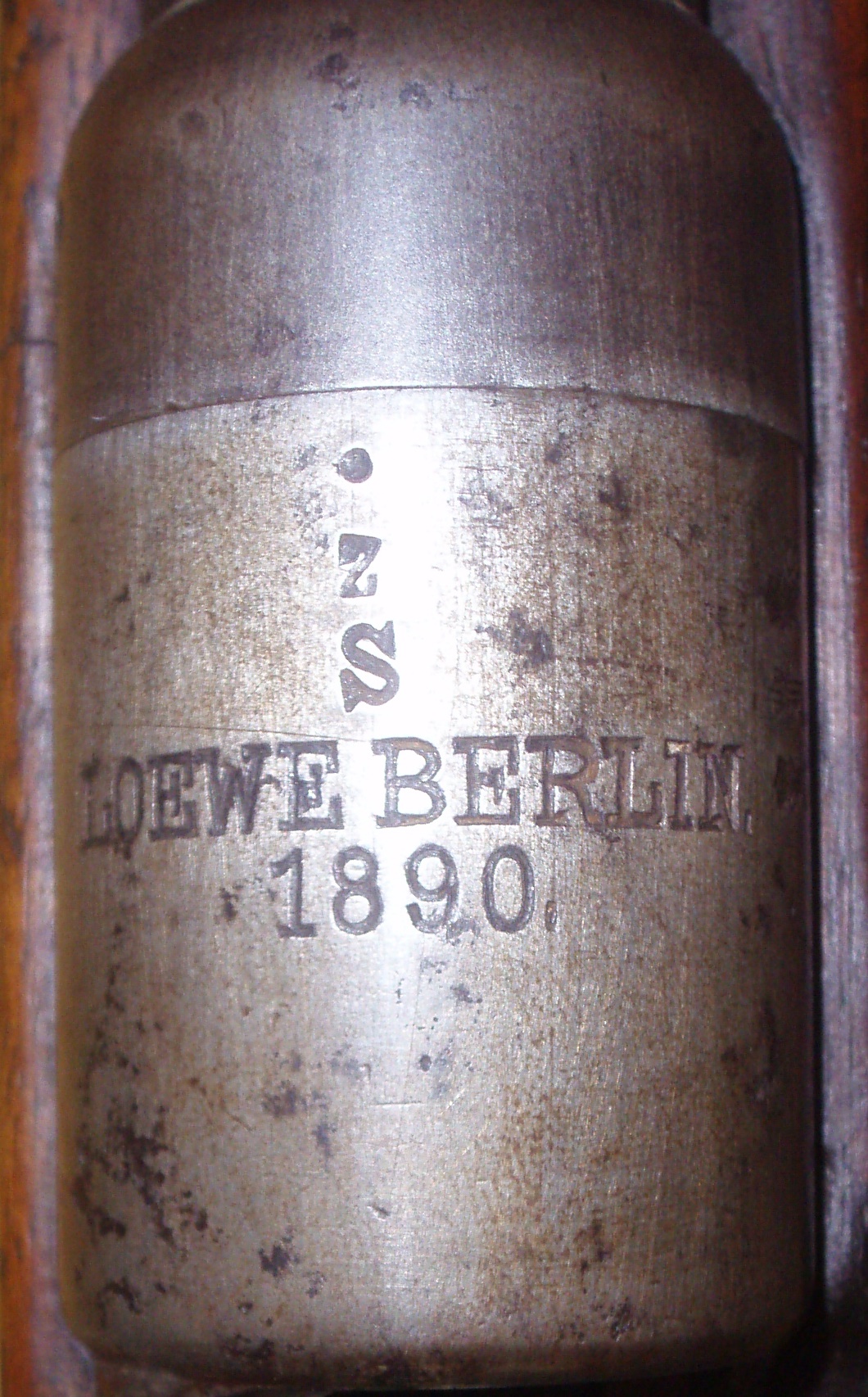

En plus du marquage sur le tonnerre, (voir ci-dessus), on trouve sur le côté gauche du boîtier:
Origine: www.nolasco.fr
Origine des photos ci-dessous: www.nolasco.fr
