Sidewinder





Caractéristiques:

Modèle	SS - I	SS - II	SS - III
Calibre	9 mm	11,43 mm	9 mm, 11,43 mm
Munition	9 x 19	45 A.C.P.	9 x 19, 45 A.C.P.
Longeur totale	0,457 m	0,625 m	0,625 m
Longueur crosse rétractée	/	0,470 m	0,470 m
Longueur du canon	0,228 m	0,228 m	0,228
Rayures du canon	6 à droite	6 à droite	6 à droite
Poids avec chargeur vide	1,190 kg	2,040 kg	2,520 - 2,435 kg
Poids avec chargeur garni	1,810 kg	3,060 kg	3,150 - 3,455 kg
Capacité du chargeur	32	30	32 - 30
Type de chargeur	MP 40	M 3	Sten,M 3
Poids du chargeur garni	0,620 kg	1,020 kg	0,630 - 1,020 kg
Cadence de tir	1 200 c/mn	1 100 c/mn	900 - 1 000 c/mn
Fonctionnement	culasse non calée	culasse non calée	culasse non calée
Sélecteur	Néant	Néant	Néant
Pays	U.S.A.	U.S.A.	U.S.A.

Description:
Le Sidewinder est une arme réalisée autour d'une carcasse cylindrique en deux éléments. Le manchon contient le canon, il supporte le mécanisme de détente et la poignée-pistolet (celle du M. 16). Le mécanisme comporte un système particulier de détente permettant d'effectuer un tir semi-automatique avec possibilité de contrôle de rafale.

Un rail permet la fixation de divers systèmes de visée :

- Lunette Leupold 2 X,
- Single Point,
- Quick Point Weaver,
- Laser Lok.

Une hausse et un guidon rabattables dans l'épaisseur du rail peuvent aussi être utilisés. La boîte de culasse peut pivoter sur 360° par rapport à l'élément avant, permettant ainsi au chargeur de prendre toutes les positions. La fenêtre d'éjection est situé à l'opposé du couloir d'alimentation.

La culasse mobile, ainsi que le ressort récupérateur sont contenus dans la boîte de culasse. Le levier d'armement est constitué par un gros bouton moleté. Une crosse télescopique à deux branches, prolonge la carcasse, elle se termine par une plaque de couche rotative à inclinaison variable muni d'un rembourrage en mousse.

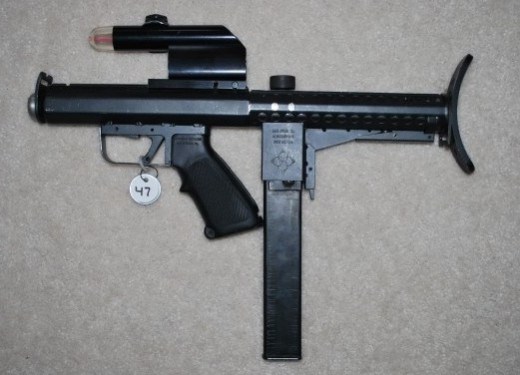

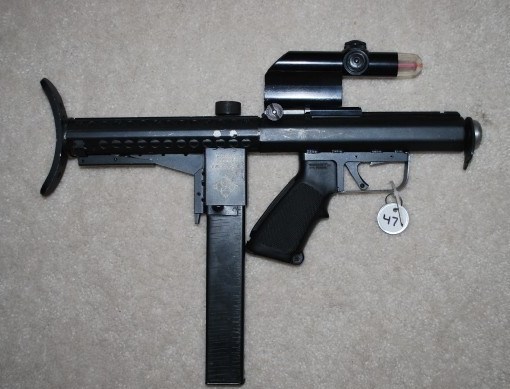

Le modèle présenté ici est la version de présérie. La carcasse de l'arme est de section octogonale, on peut y adapter une poignée de transport à la place de la lunette.

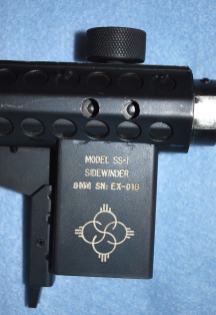

Marquages:
