7,92 mm Mauser

Evolution de la cartouche 8 x 57 J, en 1905 la balle est modifiée, elle est de forme ogivale pointue à base plate, elle pèse 10 g. L'étui peut être en laiton ou en acier cuivré. Elle pris le nom de S Patrone ou 8 x 57 JS.

La balle pointue lourde s.S. Patrone lui succéda, elle est de forme bi-ogivale pointue, elle pèse 12,8 g. Sa chemise est en acier plaqué de tombac. Destinée aux mitrailleuses, elle devint le standard de l'armée allemande. L'étui peut être en laiton, en acier cuivré ou en acier laqué. L'anneau d'amorçage est noir jusqu'en 1930, vert ensuite.

A partir de 1938, apparaît la balle ordinaire à noyau fer "S.m.E.". Elle pèse 11,55 g. La chemise est en tombac, en cupronickel ou en acier galvanisé. L'étui peut être en laiton , en acier cuivré ou en acier laqué. Le joint d'amorce est bleu.



Pour les marquages des boîtes: Marquages des boîtes.

Les marquages étant nombreux, seul celui de la cartouche photographiée est présenté. Pour voir la liste: Liste de codes.

Pour identifier une cartouche d'après la couleur de la balle ou du joint d'amorce, cliquez LA.

Synonymes:
7,92 x 57 S
7,92 M.98

Cotes moyennes:
8,2 x 56,9
Diamètre de la balle: 8,20 mm
Diamètre de l'étui au collet: 8,72 mm
Diamètre de l'étui à la base: 11,87 mm
Diamètre de l'étui au culot: 11,89 mm
Longueur de l'étui: 56,8 mm
Longueur totale: 79,7 mm

Abréviations:
S.S.: cartouche à balle ordinaire.
S.S. Trop: cartouche à balle ordinaire pour pays chauds.
S.M.E.: cartouche à balle semi-perforante.
S.M.K.: cartouche à balle semi-perforante.
S.M.K. (H): cartouche à balle perforante effilée (les cartouches de ce type portant le code P 490 sont dangereuses, fabrication de guerre sabotée. Info tiré du manuel de l'ESAM.)
S.M.K. Trop: cartouche à balle S.M.K. pour pays chauds.
S.M.K. L'Spur Trop: cartouche à balle S.M.K. L'Spur pour pays chauds.
S.P.R.: cartouche à balle incendiaire.
P.M.K.: cartouche à balle perforante incendiaire.
P.M.K. Trop: cartouche à balle P.M.K. pour pays chauds.
PLATZ: cartouche à blanc.
Patrone L.S.: cartouche légère d'exercice.
Patrone L.S.L'Spur: cartouche légère d'exercice traceuse.

Marquages culot:
Jusqu'en 1936, le fabricant était identifié par un nombre-code suivant la lettre P. A partir de 1940, ce système a été remplacé par un code de deux ou trois lettres attribuées à chaque manufacture.
L'année de fabrication (au moins celui de l'étui) est toujours précisée, habituellement par deux chiffres.
La composition de l'étui est mentionnée, S* indiquant un étui laiton, St ou St+ pour les étuis en acier.
Le numéro de lot figure également sur le culot.

Utilisation:
Fusils, carabines:
Fusil Gewehr Mle 1888, Carabine Gewehr Mle 1888, Mauser G 98,Karabiner 98 AZ, K 98a, K 98b, K 98k, Mauser F.N. 1924 et 1924/30, Mauser Vz 12/33, Vz 16/33, Vz 29, Karabinek wz 91/98/25, Mauser-Vergueiro M 1937 A, Mauser Mle 1943, Mannlicher 1888/90/24 et 1895/24, fusil 43 M, M 48.

Fusils semi-automatiques:
Mauser 1917, Walter G 41, Walther G 43, FG 42-I, FG 42-II, SAFN Mle 1949, ZH 29, ZH 420 S, Zastava et Hakim.

Fusils-mitrailleur:
MG 13, Browning F.N., Modèle 30, Browning Type D, Hotchkiss 1922, Sig KE 7, Darne, ZB 26, ZB 30, Wz 28.

Mitrailleuses:
Maxim , MG 08, MG 08/15, MG 08/18, Dreyse, MG 34, MG 42, MG 15, MG 17, MG 81, Browning F.N., Alpha M 44, Colt-browning, Darne, Besa, Vz 37, etc......

S.patrone balle chemisée cupronickel. Joint d'amorce noire.

DM/S/4/15.

Deutsche Metall Patronenfabrik (jusqu'en 1896), ensuite Deutsches Waffen Und Munitions Fabriken (DWM) à Karlsruhe. S: indique un étui (S-Hülse), laiton à 72% de cuivre et 28% de zinc. 4: fabrication du mois d'avril. 15: année de fabrication.

S. patrone, le culot à quatre segments indique une oigive avec gorge de sertissage. Initialement destiné aux mitrailleuses mais pouvant êtrte aussi tirées dans un fusil.

D/S67/1/18.

D: Königlische Arsenal Dresden. Arsenal Royal de Dresde, Saxe. S67: indique un étui en alliage laiton à 67% de cu. Egalement utilisé en Pologne de 1921 à 1939. 1: fabrication du mois de janvier. 18: année de fabrication.

s.S: Idem ci-dessus mais avec étui acier.

P249/IX91/8/40.

P249: Finower Industrie Werke Gmbh à Finow/Mark. 8: indique le numéro de lot. 40: année de fabrication.

s.S.: Cartouche à balle chemisée cupro-nickel. Amorce peinte en rouge ou joint de sertissage rouge. Fabrication Tchèque.

Z/X/1/40.

Zbrojovka S.A. à Brno, usine à Bystrica. X: indique le mois d'octobre. 19/40: indique l'année de fabrication soit 1940.

S.m.E.: Balle ordinaire à noyau fer. La chemise est en tombac, en cupronickel ou en acier laqué. Le joint d'amorce est bleu. Elle pèse 11,55g.

ak/St/31/43.

ak: Patronen Zundhutchen Und Metallwarenfabrik à Vlasim/Prague. Firme également connue sous le nom de Munitions Fabriken. St: indique un étui acier. 31: numéro de lot. 43: année de fabrication.

S.m.E.: Idem ci-dessus mais étui laiton.

hla/S*/2/44.

hla: Metallwarenfabrik Treuenbrietzen Gmbh. Usine de Sebaldushof. Firme utilisant également le code ha. S*: indique un étui en alliage laiton à 72% de cu. A partir de la fin de la guerre 14-18 jusqu'en 1945. 2: numéro de lot. 44: année de fabrication.

S.m.E.: Idem que le modèle ci-dessus mais la balle mesure 39,6 mm au lieu de 37,3 précédemment. L'ogive est ginguée. L'étui est en acier laqué sans vernis autour de l'amorce.

aux/St+/2/44.

aux: Polte Armaturen Und Maschinenfabrik AG. Usine de Magdeburg. St+: indique un étui acier renforcé au culot. 2: numéro de lot. 44: année de fabrication.

Chasse balle demi-blindée.

RWS/8x57JS.

RWS: Rheinisch Westfälische Sprengstoff AG. Usine à Dürlach et Nuremberg. Firme fondée par Emil Mueller à Cologne en 1886. 8x57jS: calibre de la cartouche.

S.m.K.L'Spur: Balle perforante-traçeuse. Le noyau est en acier plaqué de tombac. La pointe est noire sur 10 mm. Elle pèse 10g. L'étui est en laiton , en acier cuivré ou en acier laqué. Le joint d'amorce est rouge.

P151/S*/4/36.

P151: Rheinisch-Westfalische Sprengstoff AG (RWS) à Stadeln, Nuremberg. S*: indique un étui en alliage laiton à 72% de cu. A partir de la fin 14-18 jusq'en 1945. 4: numéro de lot. 36: année de fabrication.

S.m.K.l'Spur: Balle perforante-traçeuse. Le noyau est en acier plaqué de tombac. La pointe est noircie. L'étui est laiton. Le joint d'amorce est rouge.

P69/S*/16/40.

P69: Patronen Zundhutchen Und Metallwarenfabrik AG à Schönebeck. S*: indique un étui en alliage laiton à 72% de cu. 16: numéro de lot. 40: année de fabrication.

S.m.K.L'Spur: La balle est chemisée tombac et sa pointe noircie sur 10 mm. Le sertissage d'amorce est rouge.

cg/St*/16/41.

cg: Finower Industrie Werke Gmbh à Finow/Mark. St*: indique un étui acier renforcé au culot. 16: numéro de lot. 41: année de fabrication.

S.m.K.l'Spur v: Cartouche perforante à grande vitesse. La pointe est noire avec un anneau vert. Le joint de sertissage est rouge, joint d'amorce et de sertissage rouge.

fva/S*/6/41.

fva: Draht Und Metallwarenfabrik Gmgh à Salzwedel. S*: indique un étui en alliage laiton à 72% de cu. 6: numéro de lot. 41: année de fabrication.

P.m.K.-v.-Trop: Cartouche à balle perforante incendiaire à grande vitesse. La balle possède un anneau vert de 2 mm. Le joint d'amorce et de sertissage de balle sont noirs noir.

avu/S*/6/42.

avu: Schiken Gmbh Maschinen Und Lokomotivfabrik (groupe Polte) à Elding. S*: indique en étui en alliage laiton à 72% de cu. 6: numéro de lot. 42: année de fabrication.

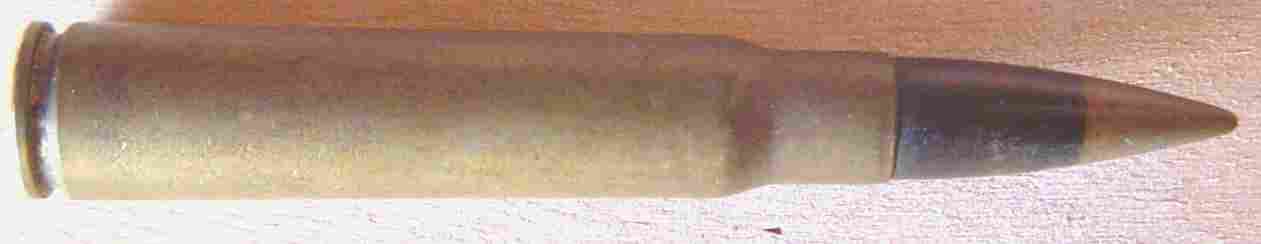

B patrone: Cartouche explosive incendiaire d'observation mise en service en 1937. Elle pèse 10,85 g. Pointe argent sur 10 mm avec joint d'amorce noir ou balle noircie chimiquement sauf la pointe, anneau vert et joint d'amorce noir.

edq/S*/8/41.

edq: Deutsche Waffen Und Munitionsfabriken AG (D.W.M). Usine de Lübeck-Schultrup. S*: indique un étui en alliage laiton à 72% de cu. 8: numéro de lot. 41: année de fabrication.

B-v.-Trop: Cartouche d'observation à balle explosive-incendiaire tropicalisée à grande vitesse. La balle est noircie chimiquement sauf la pointe, anneau vert, sertissage de balle et joint d'amorce noir.

edq/S*/8/43.

edq: Deutsche Waffen Und Munitionsfabriken AG (D.W.M). Usine de Lübeck-Schultrup. S*: indique un étui en alliage laiton à 72% de cu. 8: numéro de lot. 43: année de fabrication.

L.S.: Cartouche à balle légère mise en service en 1938 et destinée aux exercices air-air et sol-air. Le noyau est en aluminium et la chemise en tombac. Elle pèse 6g. L'étui est en laiton, en acier laqué ou en acier cuivré. Le culot possède une barre verte.

P207/Xbd1/63/40.

P207: Metallwerke Odertal Gmbh à Odertal. 63: numéro de lot. 40: année de fabrication.

L.S. L'Spur.: Cartouche à balle légère traçante. Trace habituellement jaune, pointe noire sur 10 mm, sertissage d'amorce vert,
bande verte de 5 mm traversant le culot.

P/IVg1/28/37.

P: Polte Armaturen Und Maschinenfabrik à Magdeburg. 28: numéro de lot. 37: année de fabrication.

Voilà ce que l'on peu trouver en matière de remontage. GROSSE daube.

s.S. 30/40: Cartouche à balle ordinaire "s.S. 30/40" avec une amorce modifiée pour le froid (-40°). Amorce totalement noire ou galvanisée. La chemise est en tombac, l'étui est en laiton, en acier cuivré ou en acier laqué. Ici il s'agit d'un remontage, l'absence de sertissage d'amorce indique une PP33. De plus l'existence de ces amorces grand froid est douteux.

P334/IXf1/7/40.

P334: Mansfeld AG Metallwarenfabrik à Rothenburg/Saale. 7: numéro de lot. 40: année de fabrication.

Cartouche à balle ordinaire, son intérêt réside dans son marquage. Cartouche à balle s.S (lourde), destinée aux écoles techniques de la SS. Cette cartouche provient d'un marché civil puisque, à cette date la SS ne faisait pas parti de la Wehrmacht. De ce faite, la SS ne pouvait pas bénéficier des munitions destinées à l'armée conventionnelle.

DWM/SS/1938.

DWM: Deutsches Waffen Und Munitions Fabriken AG à Berlin. Firme fondée par Henri Ehrmann en 1872, devenue DWM en 1896, devenue IWK en 1949, elle transfère son siège de Berlin à Karlsruhe. SS: Schütz-Staffeln (section de protection) du parti nazi. 1938: année de fabrication.
