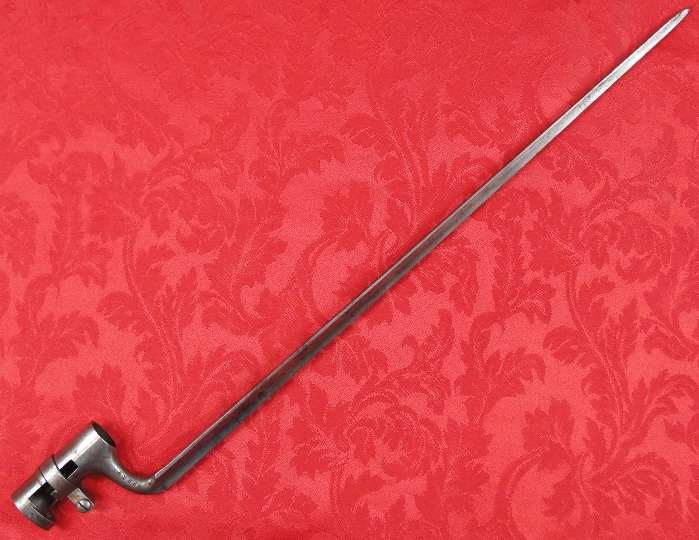

Allemagne.

Ersatz de prise	Mle 1871 génie	Mle 1898 1er type	Mle 1898 2ème type
Mle 1871-84 2ème type	Mle 1884-98 1er type	Mle 98/05 1er type génie	Mle 98/05 1er type sans garde-flamme
Mle 98/05 2ème type	Ersatz	Ersatz	Mle 1914
Ersatz	Mle 1884/98 2ème type génie modifié	Mle 1884/98 2ème type génie	Mle 1884/98 3ème type
Mle 1884/98 3ème type	Heckler et Koch G 3	MPiKM (DDR)

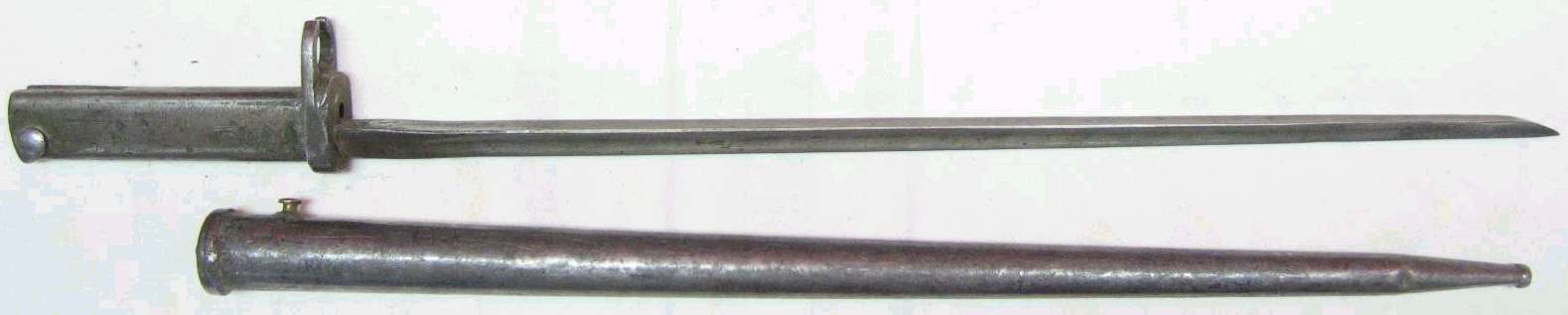

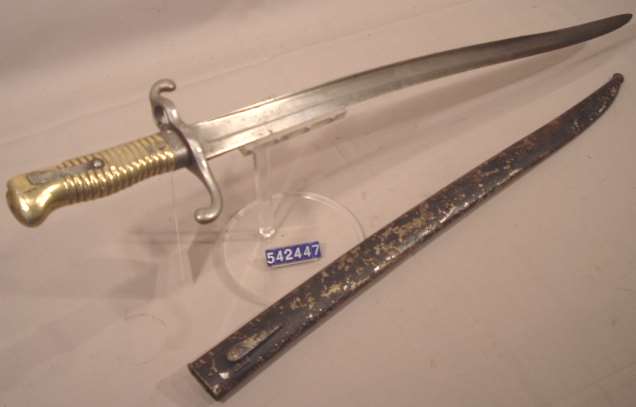

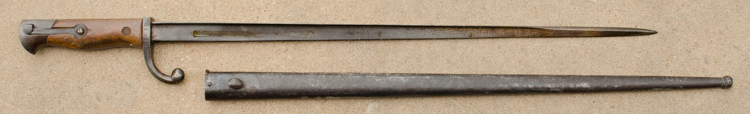

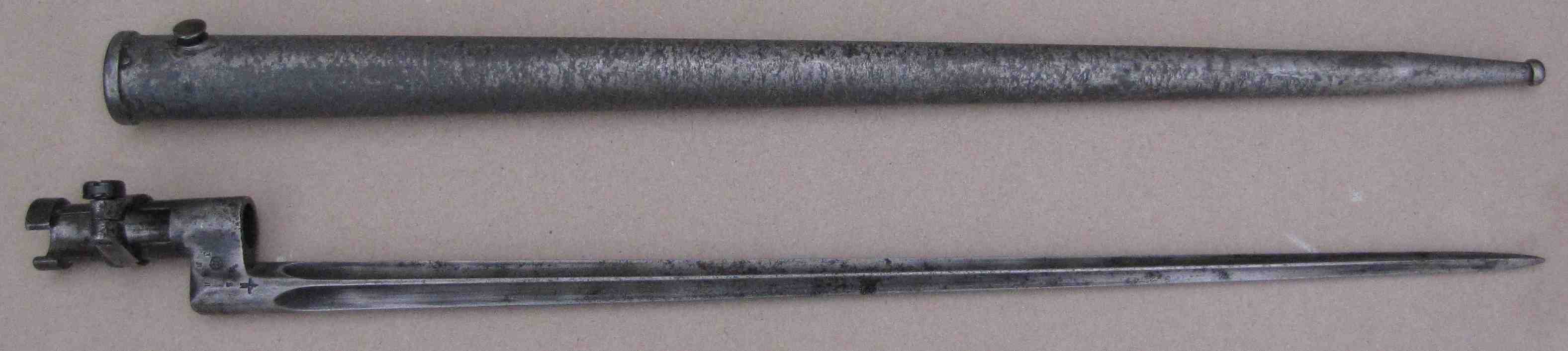

Type: Ersatz (dérivé du modèle 1866 français) dite de prise.

Longueur	700 mm
Longueur de la lame	575 mm
Largeur de la lame à sa base	36,9 mm
Epaisseur de la lame à sa base	7,2 mm
Poignée	Montage d'une nouvelle croisière avec une douille de 17,5 mm de diamètre.
Autre modification	La rainure du pommeau est modifiée par fraisage.
Fourreau	Acier.
Fusil	Mauser Mle 1871, 1871/84.

Origine: www.lehussard.fr

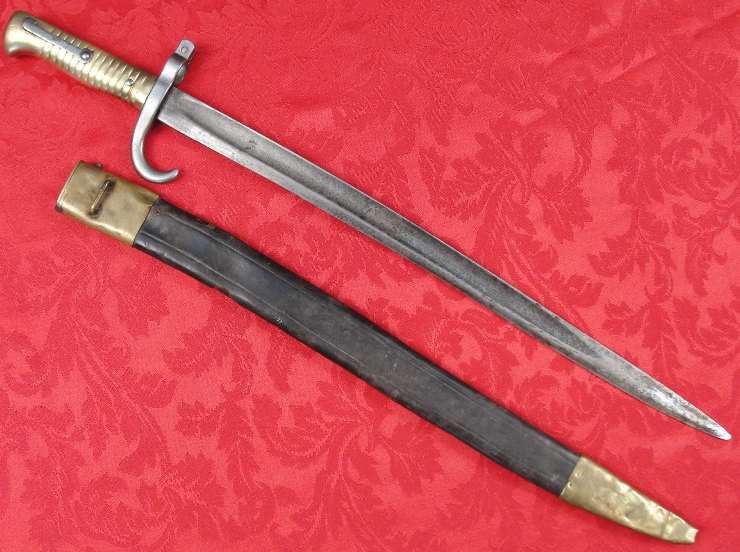

Type: Mle 1871, version Génie

Longueur	604 mm
Longueur de la lame	472 mm
Largeur de la lame à sa base	36,9 mm
Epaisseur de la lame à sa base	7,2 mm
Poignée	En laiton, fixée par un rivet d'acier placé près de la garde. Seul le côté droit est orné de cannelures.
Denture	38 dents doubles.
Fourreau	En cuir noir, garnitures acier.
Fusil	Mauser Mle 1871, 1871/84 et 1888.

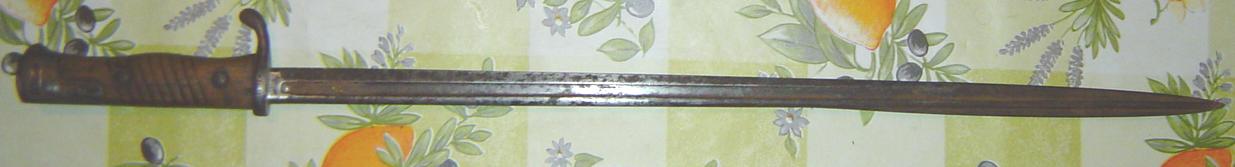

Type: Mle 1898 1er type

Longueur	652 mm
Longueur de la lame	520 mm
Largeur de la lame à sa base	20 mm
Epaisseur de la lame à sa base	6,5 mm
Poignée	Plaquette en bois d'une seule pièce, fixée par deux vis et écrous.
Lame	Garnie de deux gouttières, extrémité du dos en 'langue de carpe'.
Fourreau	En cuir noir, garnitures acier.
Fusil	Mauser modèle 1898 et ses dérivés.

Type: Mle 1898 2ème type

Longueur	652 mm
Longueur de la lame	520 mm
Largeur de la lame à sa base	20 mm
Epaisseur de la lame à sa base	6,5 mm
Poignée	Plaquettes en bois, modification du modèle précédent pour éviter de changer entièrement la plaquette lorsqu'un seule côté est abîmé. Une pièce d'acier assure la jonction entre la garde et les plaquettes.
Lame	Garnie de deux gouttières, extrémité du dos en 'langue de carpe'.
Fourreau	En cuir noir, garnitures acier.
Fusil	Mauser modèle 1898 et ses dérivés.

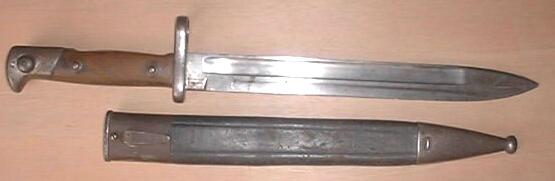

Type: Mle 1871-84 2ème type

Longueur	376 mm
Longueur de la lame	251 mm
Largeur de la lame à sa base	27 mm
Epaisseur de la lame à sa base	6 mm
Poignée	Plaquettes fixées par des vis rivets. Le dos de la poignée est incurvée.
Diamètre intérieur de la douille	14 mm
Lame	La lame de cette version se reconnaît à ses gouttières qui s'arrêtent à environ 55 mm de la pointe.
Fourreau	Cuir noir avec garnitures d'acier. Longueur 278 mm.
Fusil	Mauser Mle 1871 et 1871-84 (calibre 11,15 mm).

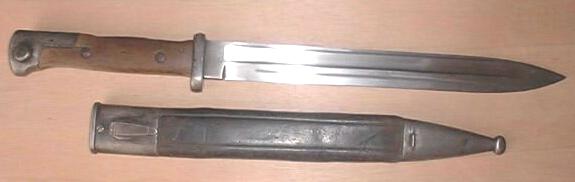

Type: Mle 1884-98 1er type

Longueur	385 mm
Longueur de la lame	252 mm
Largeur de la lame à la base	27 mm
Epaisseur de la lame à la base	6,2 mm
Poignée	Le dos de la poignée est galbé, fixation des plaquettes par des vis classiques vis et écrous fendus. Croisière sans douille.
Lame	Lame du Mle 1871/84, du 1er type reconnaissable aux gouttières presque jusqu'à la pointe.
Fourreau	Mle 1871/84 standard, cuir et garnitures acier long de 290 mm.
Fusil	Mauser 98 et ses dérivés.

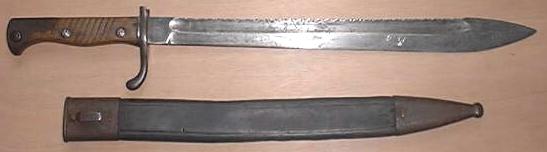

Type: Mle 98/05 1er type version génie

Longueur	502 mm
Longueur de la lame	370 mm
Largeur de la lame	26 mm, 34 mm à sa partie la plus large
Epaisseur de la lame à la base	6,7 mm
Poignée	Plaquettes bois avec stries en diagonale. La croisière comporte un embryon de douille.
Lame	Le dos de 21, 24 ou 29 dents.
Fourreau	D'origine, il est en cuir noir avec garnitures en acier, à partir de 1914 un fourreau apparaît un fourreau entièrement en acier.
Fusil	Mauser 98 et ses dérivés.

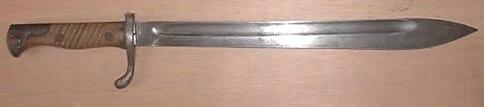

Type: Mle 98/05 1er type sans garde-flamme

Longueur	502 mm
Longueur de la lame	370 mm
Largeur de la lame	26 mm, 34 mm à sa partie la plus large.
Epaisseur de la lame à la base	6,7 mm
Poignée	Plaquettes bois avec stries en diagonale. La croisière comporte un embryon de douille.
Fourreau	D'origine, il est en cuir noir avec garnitures en acier, à partir de 1914 un fourreau apparaît un fourreau entièrement en acier.
Variantes	Ce modèle est parfois équipé d'un garde-flamme. Il s'agit d'exemplaires réparés en arsenal dans les années 1915/1916.
Fusil	Mauser 98 et ses dérivés.

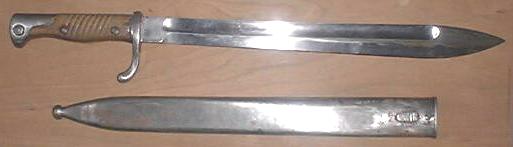

Type: Mle 98/05 2ème type

Longueur	502 mm
Longueur de la lame	370 mm
Largeur de la lame	26 mm, 30,5 mm à la partie la plus large.
Epaisseur de la lame	7 mm
Poignée	Plaquettes bois avec stries en diagonale. Le dessus est pourvu d'un garde-flamme.
Fourreau	D'origine, il est en cuir noir avec garnitures en acier, à partir de 1914 un fourreau apparaît un fourreau entièrement en acier.
Croisière	Les modèles du 2 ème type sont dotés d'une croisière sans embryon.
Fusil	Mauser 98 et ses dérivés.

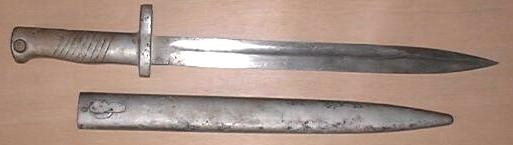

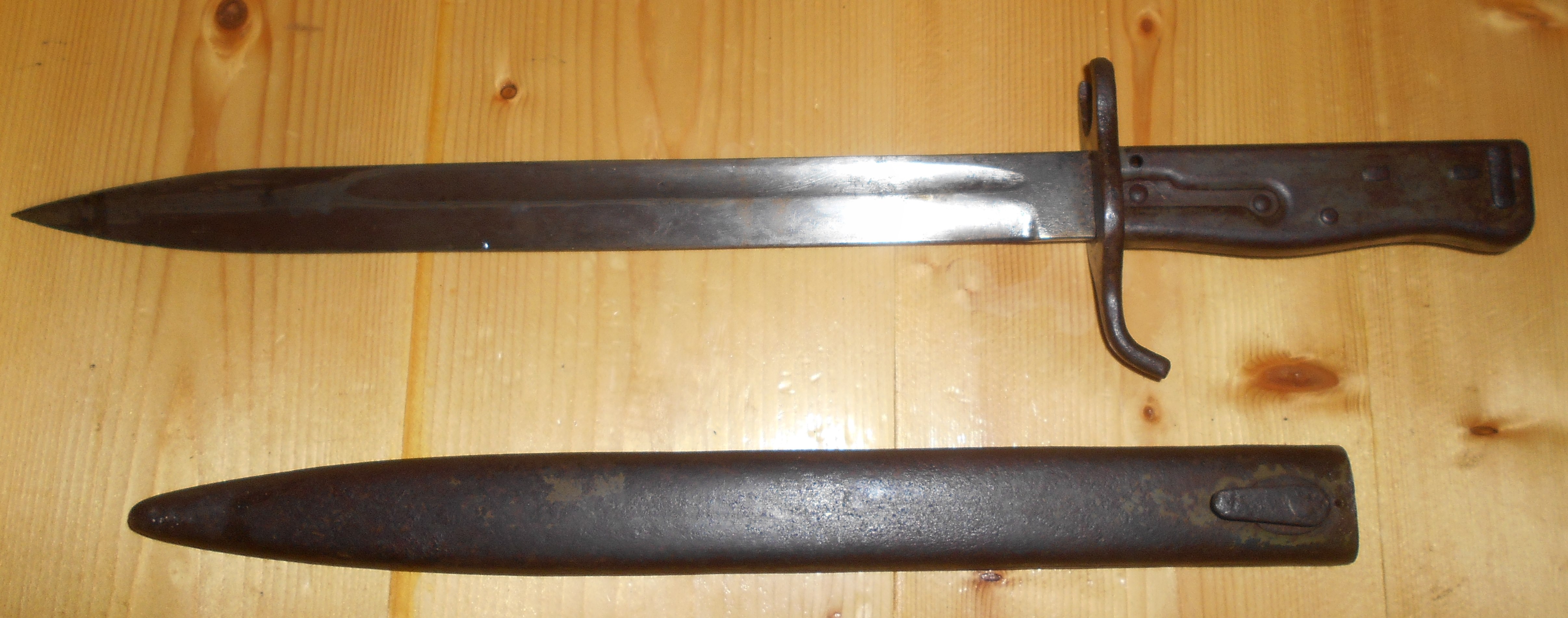

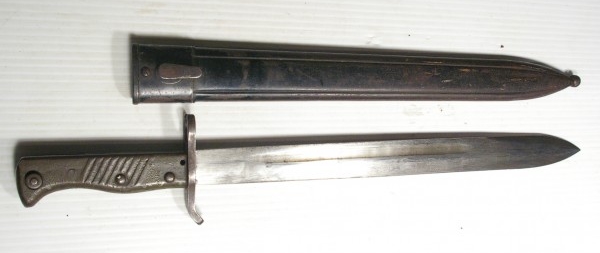

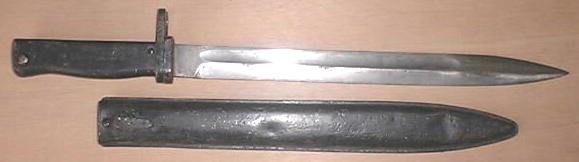

Type: Ersatz

Longueur	435 mm
Longueur de la lame	314 mm
Largeur de la lame à sa base	26 mm
Epaisseur de la lame à sa base	5 mm
Poignée	En acier faite de deux parties assemblées par rivets. Les côtés sont rainurés, la croisière est maintenue par brasure.
Lame	Elle est munie de gouttières.
Fourreau	Métallique.
Finition	Feldgrau.
Fusil	Mauser 98 et ses dérivés.

Type: Ersatz

Longueur	437 mm
Longueur de la lame	312 mm
Largeur de la lame à la garde	26,2 mm
Epaisseur de la lame à la garde	4,6 mm
Poignée	En acier.
Lame	Avec gouttières.
Fourreau	Métallique.
Fusil	Mauser 98 et ses dérivés.

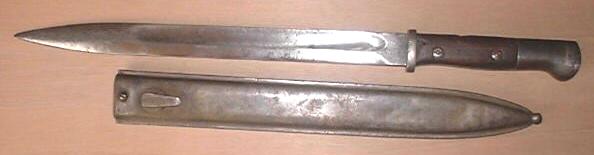

Type: Mle 1914

Longueur	442 mm
Longueur de la lame	312 mm
Largeur de la lame au talon	26 mm
Epaisseur de la lame au talon	6 mm
Poignée	Plaquettes bois fixées par deux vis et écrous.
Lame	Avec deux gouttières, marqué Odéon sur le côté gauche.
Fourreau	Acier long de 329 mm.
Fusil	Mauser 98 et kar 98.

Type: Ersatz

Longueur	442 mm
Longueur de la lame	317 mm
Longueur de la gouttière	200-210
Largeur de la gouttière	14 mm
Epaisseur de la lame au talon	5 mm
Poignée	Acier peinte noir ou feldgrau. La garde est en deux parties. Trou de huilage en haut.
Lame	Le dos de la lame est légèrement arrondi.
Fourreau	Acier peint en noir ou en feldgrau
Fusil	Mauser 98 et ses dérivés

Type: Mle 1884/98 2ème type génie modifié

Longueur	385 mm
Longueur de la lame	252 mm
Largeur de la lame à sa base	25 mm
Epaisseur de la lame à sa base	5,7 mm
Poignée	Plaquettes bois, munie d'un garde-flamme
Lame	Les dents de scie d'origine ont été meulées. Il s'agit d'une modification officielle.
Fourreau	En acier, long de 272 mm.
Fusil	Mauser 98 et ses dérivés.

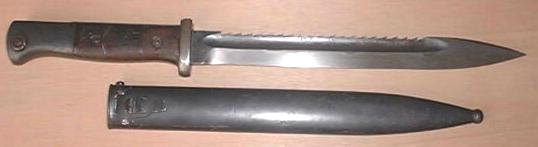

Type: Mle 1884/98 2ème type génie

Longueur	385 mm
Longueur de la lame	252 mm
Largeur de la lame à sa base	25 mm
Epaisseur de la lame à sa base	5,7 mm
Poignée	Munie d'un garde-flamme, plaquettes en bois.
Lame	Dos à dents de scie. 19 dents doubles.
Fourreau	En acier long de 272 mm.
Fusil	Mauser 98 et ses dérivés.

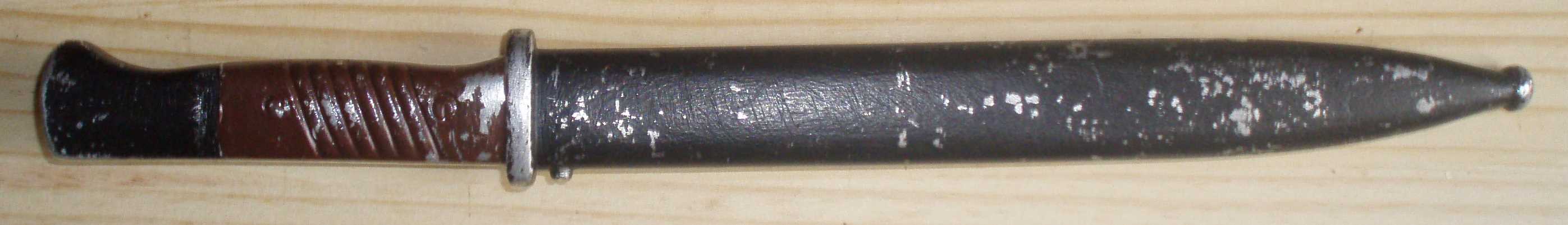

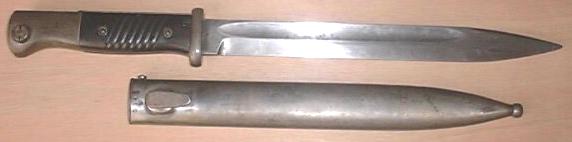

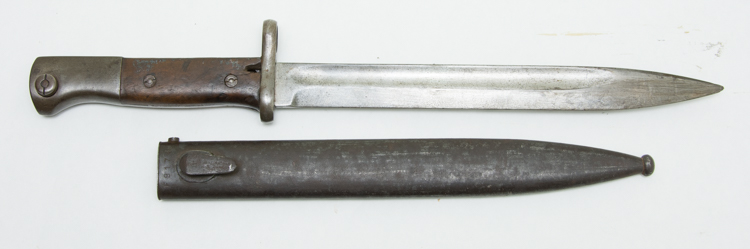

Type: Mle 1884/98 3ème type

Longueur	385 mm
Longueur de la lame	251,5 mm
Largeur de la lame à sa base	25 mm
Epaisseur de la lame à sa base	5,7 mm
Poignée	Plaquettes en bois fixées par vis fendues et écrou. Garde-flamme sur le dos de la poignée. Poinçon du Waffen amt répété deux fois entre le talon et le bouton-poussoir.
Lame	Avec gouttière, la lame est plus pointue que les modèles précédents.
Fourreau	En acier bleui foncé long de 272 mm.
Fusil	Mauser 98, kar 98 et ses dérivés.

Type: Mle 1884/98 3ème type

Longueur	385 mm
Longueur de la lame	251,5 mm
Largeur de la lame à sa base	25 mm
Epaisseur de la lame à sa base	5,7 mm
Poignée	A partir de 1937, les plaquettes de bois sont remplacées par des plaquettes en bakélite striées, de couleur variant du brun foncé au rouge orangé. La poignée est munie d'un garde-flamme classique.
Lame	Avec gouttière, la lame est plus pointue que les modèles précédents.
Fourreau	En acier bleui foncé long de 272 mm.
Fusil	Mauser 98, kar 98 et ses dérivés.

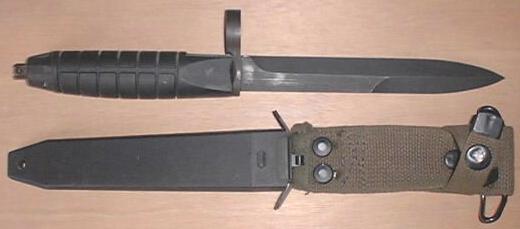

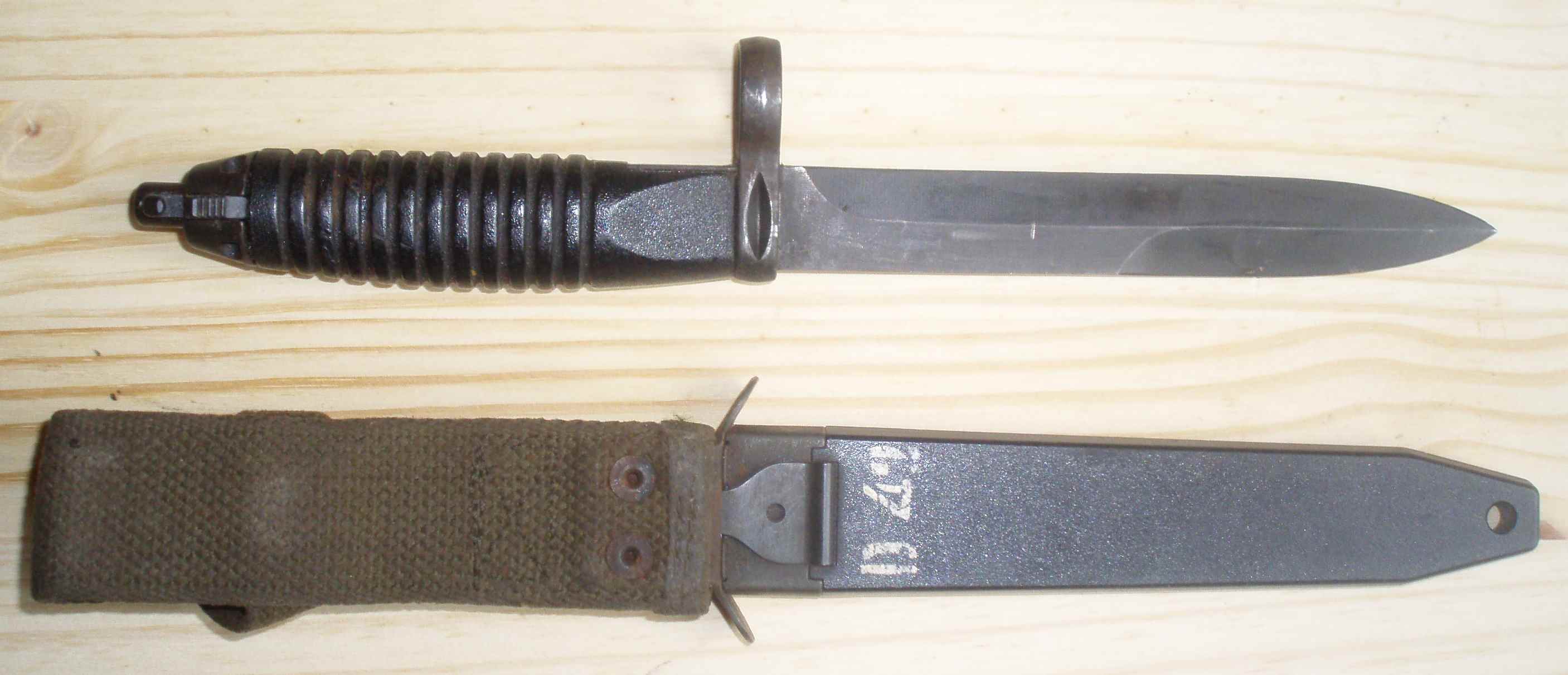

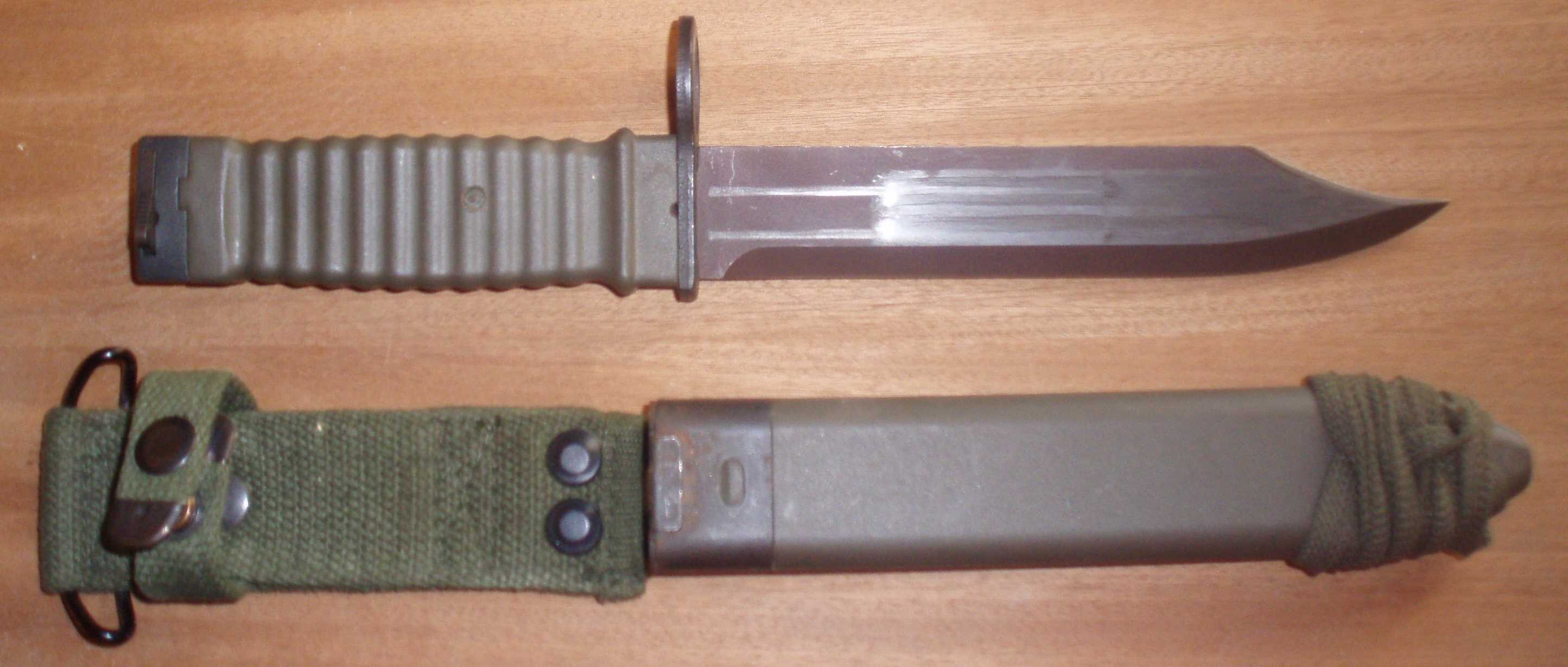

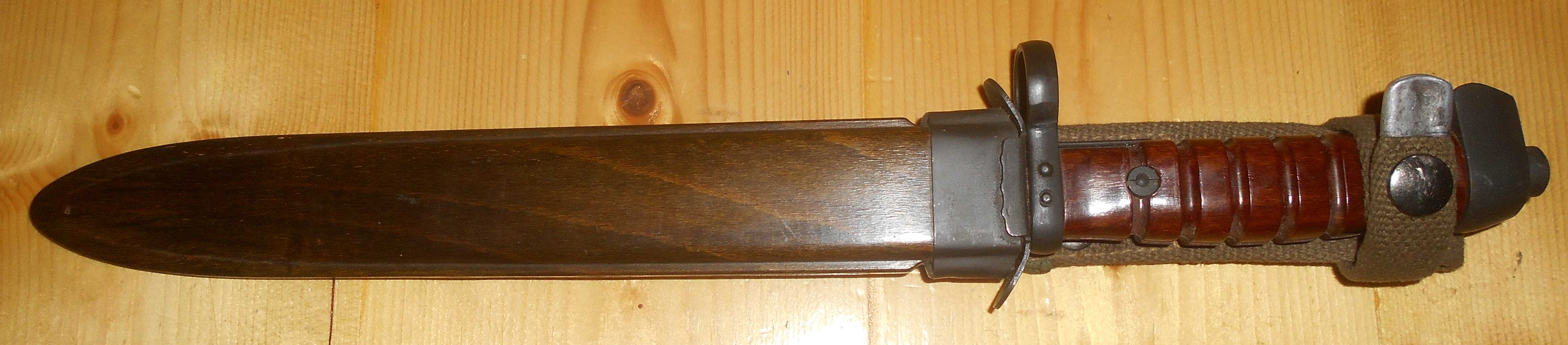

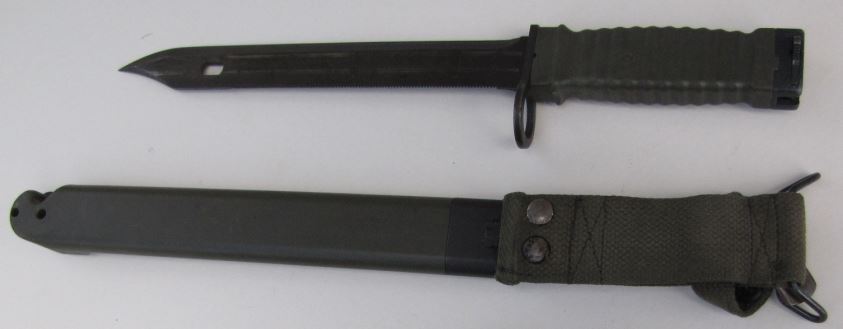

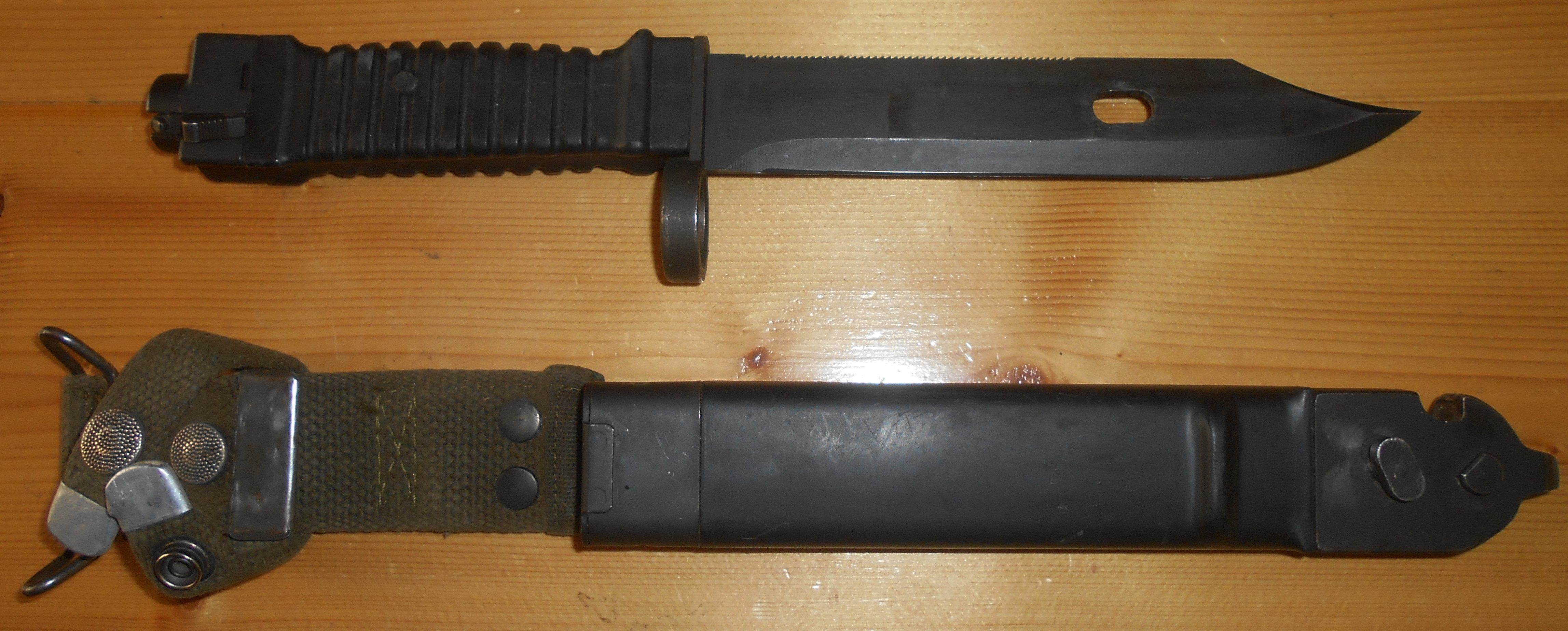

Type: Baïonnette pour le fusil Heckler et Koch G 3

Longueur	307 mm
Longueur de la lame	167 mm
Largeur de la lame	23 mm
Epaisseur de la lame	5 mm
Poignée	D'une seule pièce en plastique noir.
Fourreau	En plastique
Fusil	Heckler et Koch 63.

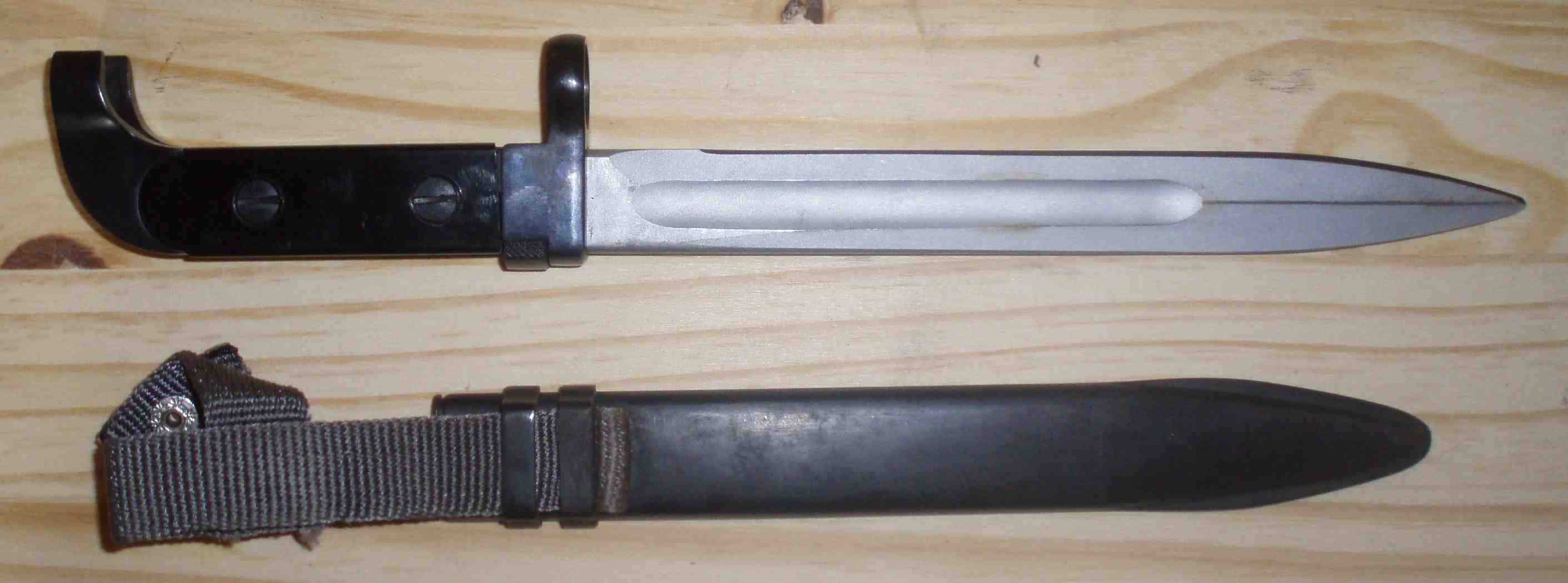

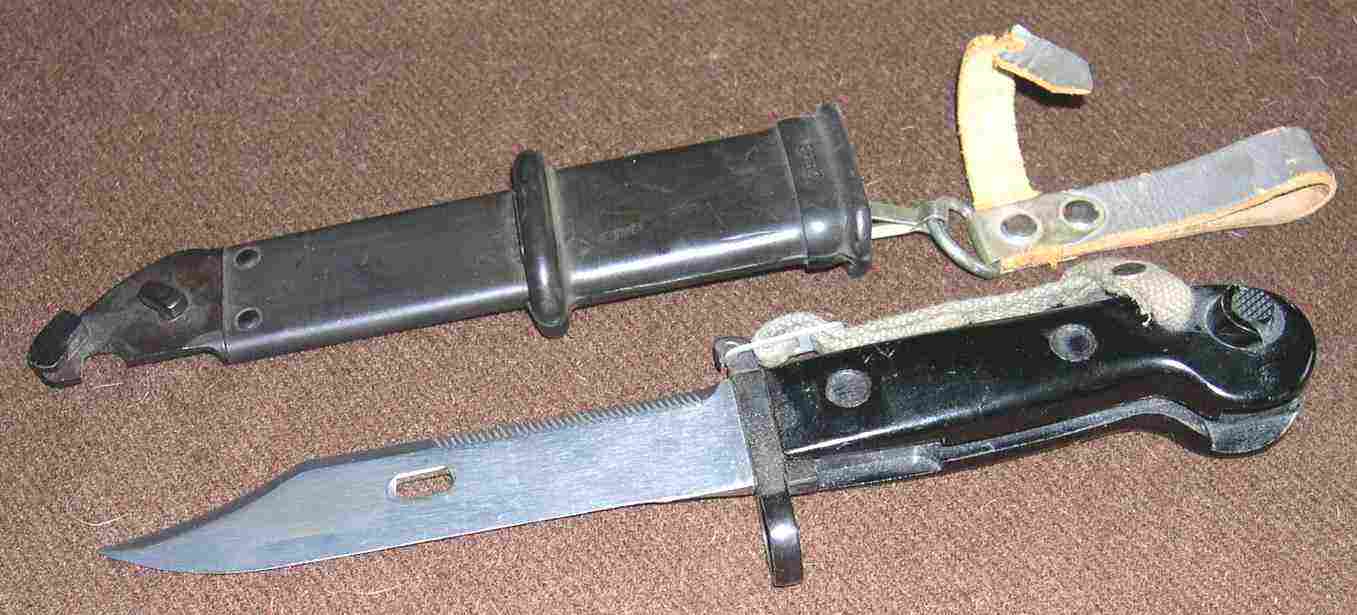

Type: MPiKM (DDR)

Longueur	277 mm
Longueur de la lame	148 mm
Largeur de la lame	29,7 mm
Epaisseur de la lame	3,5 mm
Diamètre de la douille	17,8 mm
Poignée	En plastique noir.
Lame	Avec dents de scie et cisaille.
Fourreau	Avec cisaille.
Fusil	AKM
